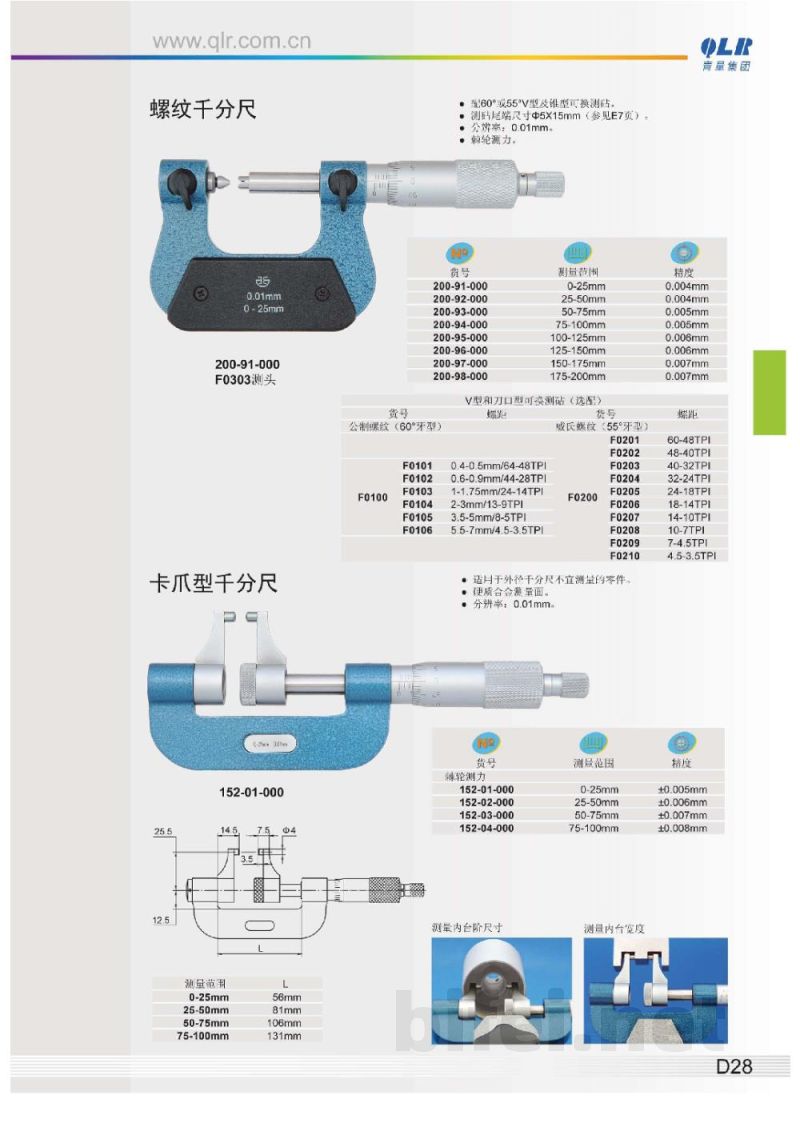

螺纹千分尺 / 卡爪型千分尺
分辨率：0.01mm

卡爪型千分尺
货号：200-91-000
F0303测头
测量范围：0-25mm / 25-50mm / 50-75mm / 75-100mm
对应尺寸：56mm / 81mm / 106mm / 131mm

货号：200-91-000 至 200-98-000
测量范围：0-25mm，25-50mm，50-75mm，75-100mm，100-125mm，125-150mm，150-175mm，175-200mm

配件说明：
配60°或55°V型及刀口型可换测头（选配），测头尺寸5×15mm（参考E7页）
公制螺纹（60°牙型）适用
分辨率：0.01mm
棘轮测力

螺纹测量插头（公制螺纹60°牙型）
货号：F0101
螺距：0.4-0.5mm / 64-48TPI
货号：F0102
螺距：0.6-0.9mm / 44-28TPI
货号：F0100
螺距：1-1.75mm / 24-14TPI
货号：F0103
螺距：2-3mm / 13-9TPI
货号：F0104
螺距：3.5-5mm / 8-5TPI
货号：F0105
螺距：5.5-7mm / 4.5-3.5TPI

威氏螺纹（55°牙型）测量插头
货号：F0201 至 F0210
适用于外螺纹及不易测量零件
适用于表面复杂工件测量
分辨率：0.01mm

棘轮测力千分尺
货号：152-01-000 / 152-02-000 / 152-03-000 / 152-04-000
测量范围：0-25mm / 25-50mm / 50-75mm / 75-100mm
测量用途：内台阶尺寸测量、内台宽度测量

精度参数：
0.004mm / 0.004mm / 0.005mm / 0.005mm / 0.006mm / 0.006mm / 0.007mm / 0.007mm

TPI螺距范围：
60-48TPI / 48-40TPI / 40-32TPI / 32-24TPI / 24-18TPI / 18-14TPI / 14-10TPI / 10-7TPI / 7-4.5TPI / 4.5-3.5TPI

精度范围：±0.005mm / ±0.006mm / ±0.007mm / ±0.008mm

D28
