常州安柏 AT610D 电容测试仪 - 使用说明书

Applent Instruments
常州安柏精密仪器有限公司
江苏省常州市天宁区荡南工业园 [213014]
电话：4006001217
0519-88805550 / 89966117 / 89966227 / 89966337
传真：0519-89966550
网址：http://applent.com
销售邮箱：sales@applent.com
技术支持邮箱：tech@applent.com

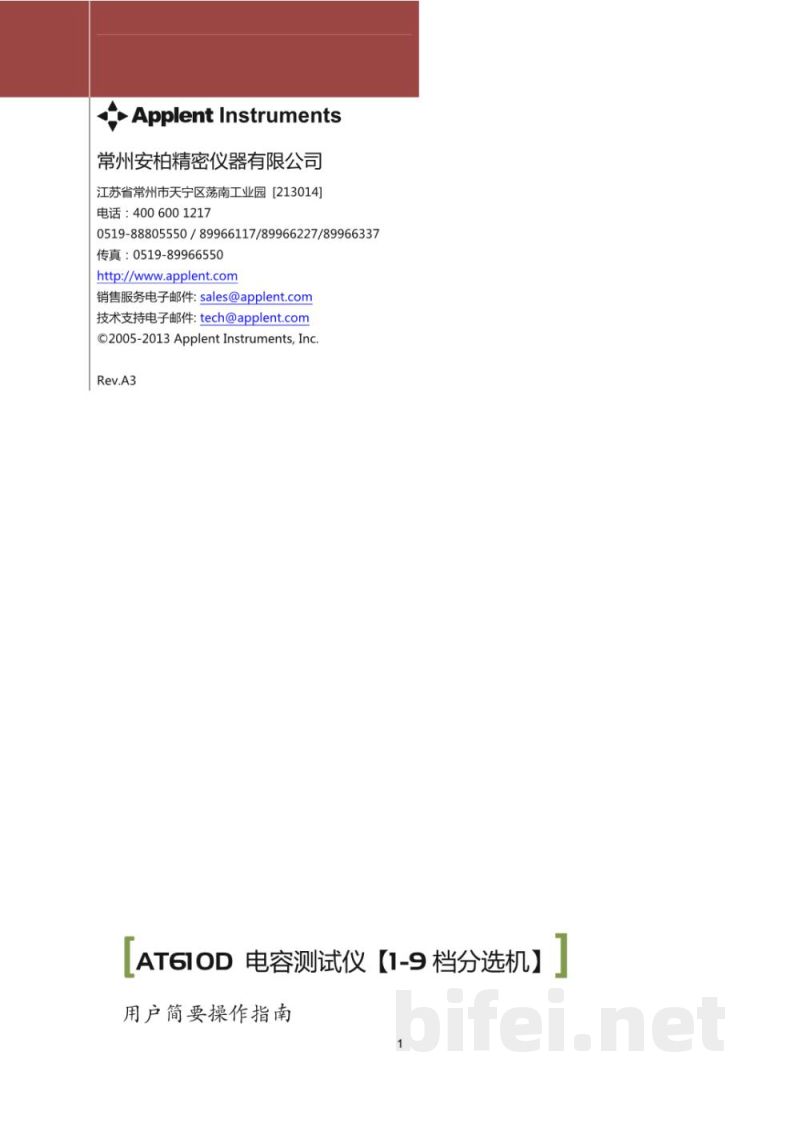

AT610D 电容测试仪（1-9档分选机）用户简要操作指南（Rev.A3，2005–2013）

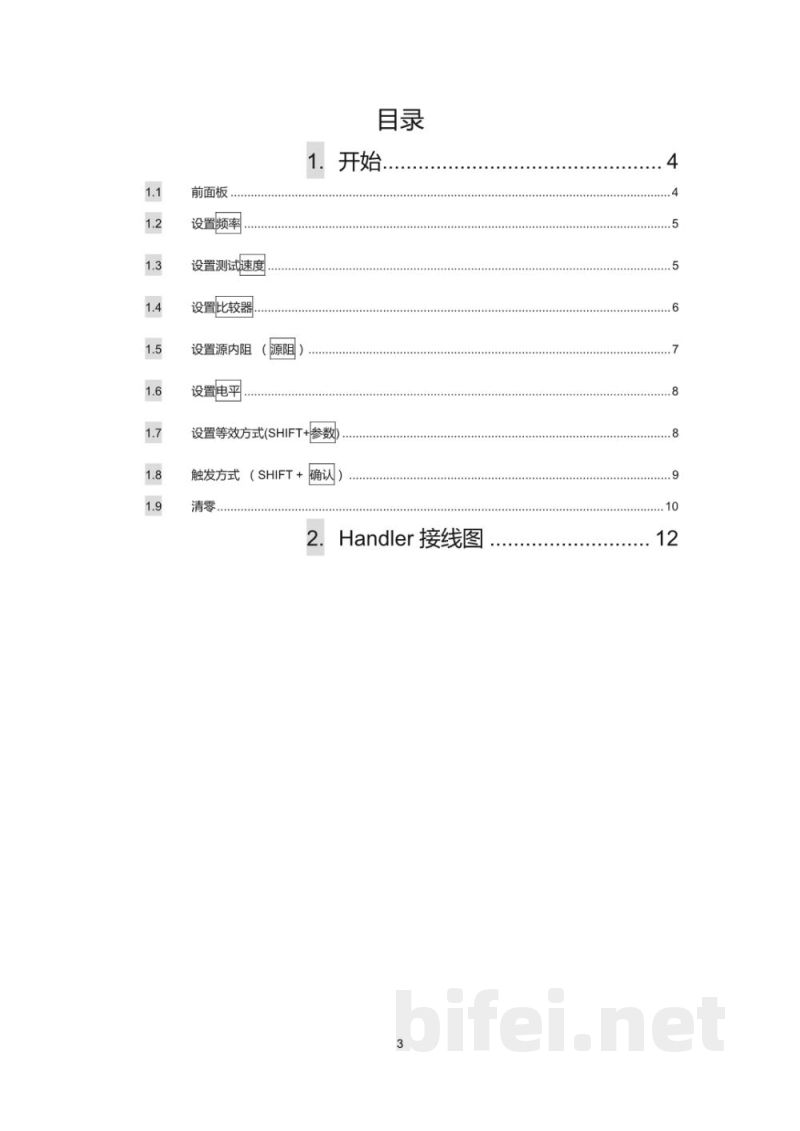

【目录】
开始
前面板说明
设置频率
设置测试速度
设置比较器
设置源内阻
设置测试电平
设置等效方式（SHIFT+参数）
触发方式（SHIFT+确认）
清零操作
Handler接线图

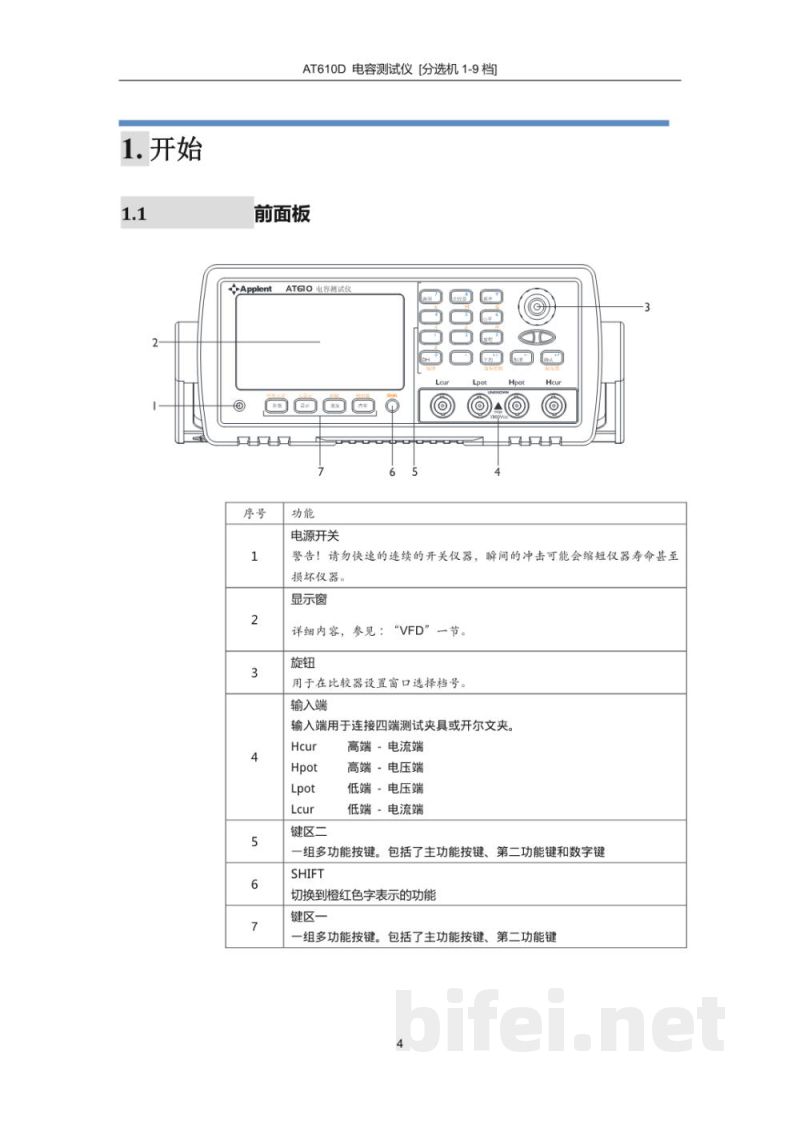

【前面板说明】
电源开关：用于开启/关闭仪器电源。
注意：请勿频繁快速开关仪器，瞬时冲击可能缩短仪器寿命或损坏设备。

显示窗：VFD显示屏，用于显示测试参数与状态。
旋钮：用于在比较器设置界面选择档号或调整参数。
输入端：用于连接四端测试夹具或开尔文夹。
Hcur：高端电流端
Hpot：高端电压端
Lpot：低端电压端
Lcur：低端电流端

键区说明：
键区一：多功能按键，包含主功能键、第二功能键及数字键
SHIFT键：切换到橙红色标识的第二功能功能
键区二：多功能操作按键，用于系统功能操作

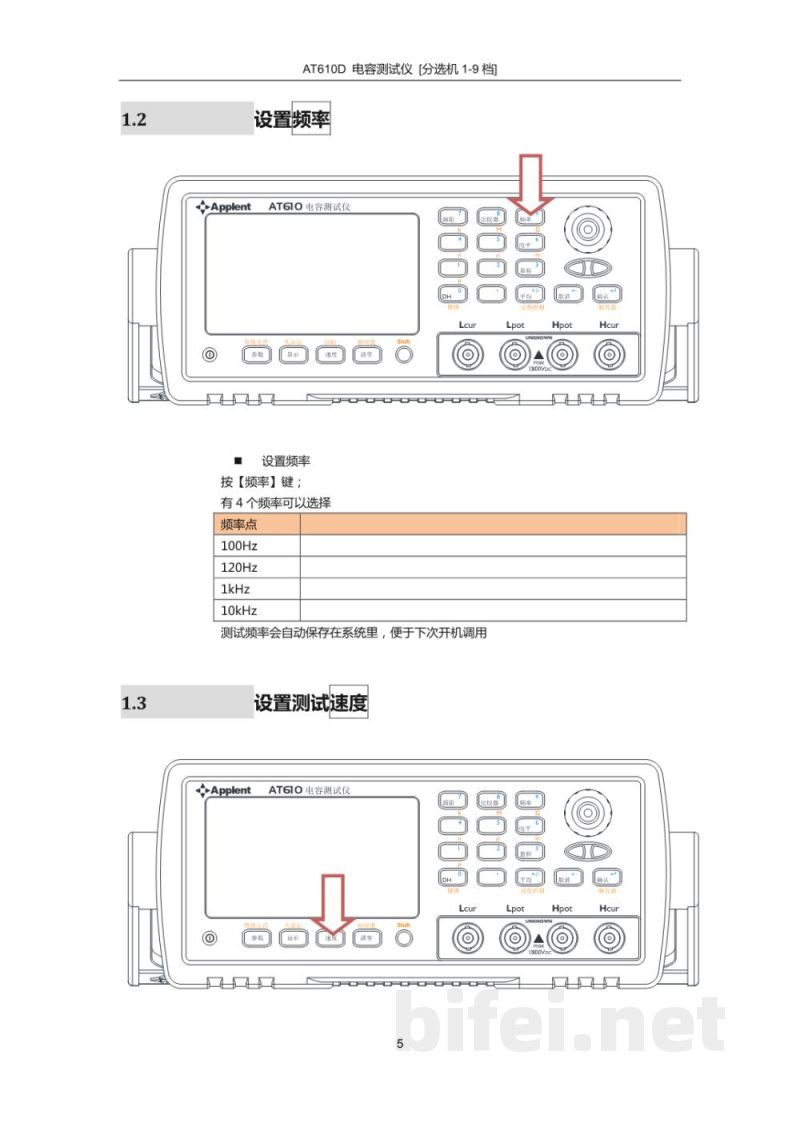

【设置频率】
按【频率】键可进入频率设置界面。
可选测试频率如下：
100Hz
120Hz
1kHz
10kHz

所选频率会自动保存至系统，下次开机可直接调用。

【测试设置】
测试速度设置：用于调整测量响应速度
比较器设置：用于设置分选档位与判断条件
源内阻设置：用于匹配测试源阻抗
测试电平设置：用于调整输出测试信号幅度

【功能说明】
设备支持电容测量及自动分选功能（1-9档）。
支持四端测量方式，提高测量精度。
支持Handler接口，用于自动化生产线控制。

【操作说明】
通过功能键进入各设置界面进行参数调整。
使用旋钮选择档位或参数值。
确认后系统自动保存设置参数。
