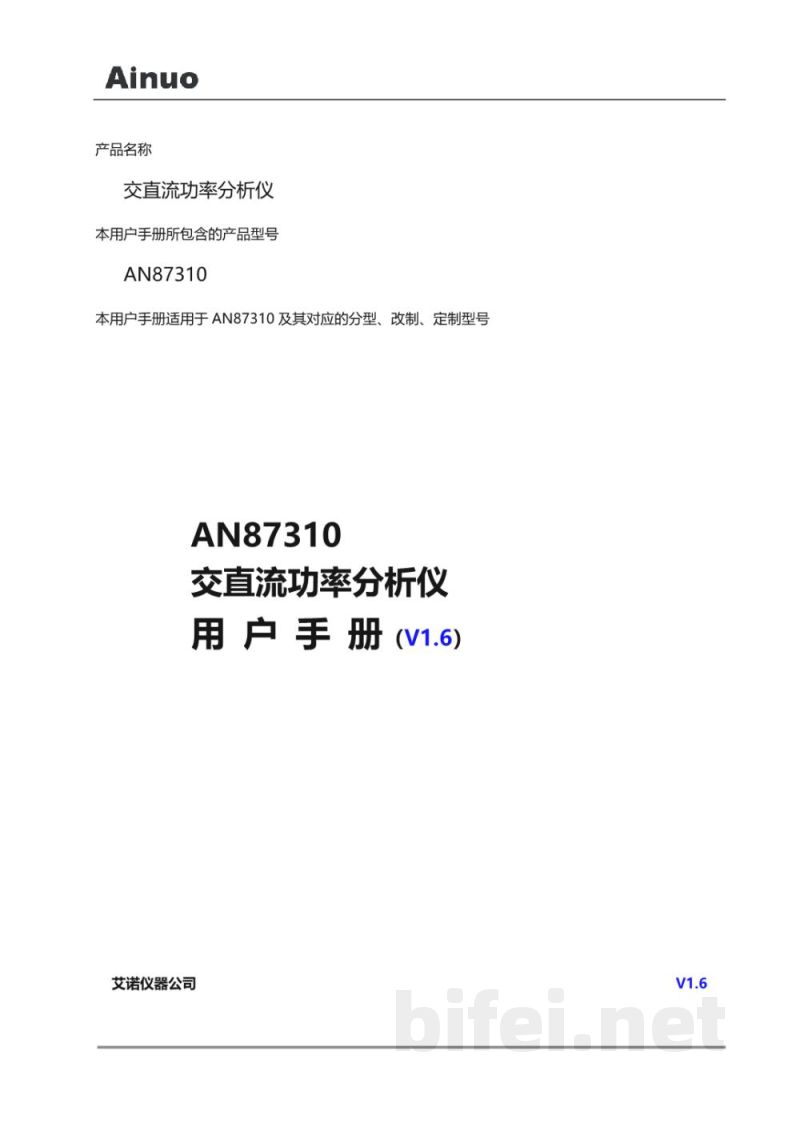

用户手册-青岛艾诺 交直流功率分析仪 AN87310

产品名称：交直流功率分析仪
产品型号：AN87310及其分型、改制、定制型号AN87310
用户手册版本：V1.6
制造商：艾诺仪器公司（Ainuo）

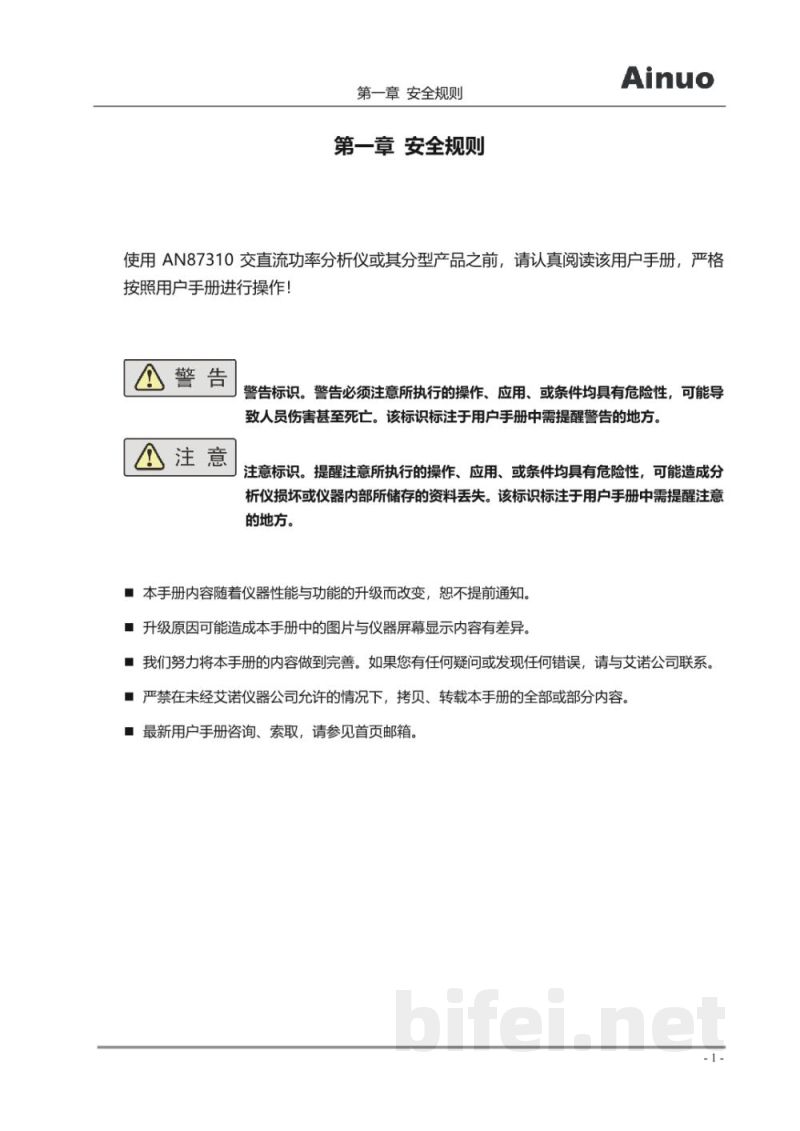

第一章 安全规则
使用AN87310交直流功率分析仪或其分型产品之前，请认真阅读本用户手册，并严格按照说明操作。
警告标识：表示操作、应用或条件具有危险性，可能导致人员伤害甚至死亡。
注意标识：表示操作、应用或条件可能造成仪器损坏或数据丢失。
提示：本手册内容可能随产品升级而更新，图片与实际界面可能存在差异。如有疑问请联系艾诺公司。未经许可不得复制或转载本手册内容。

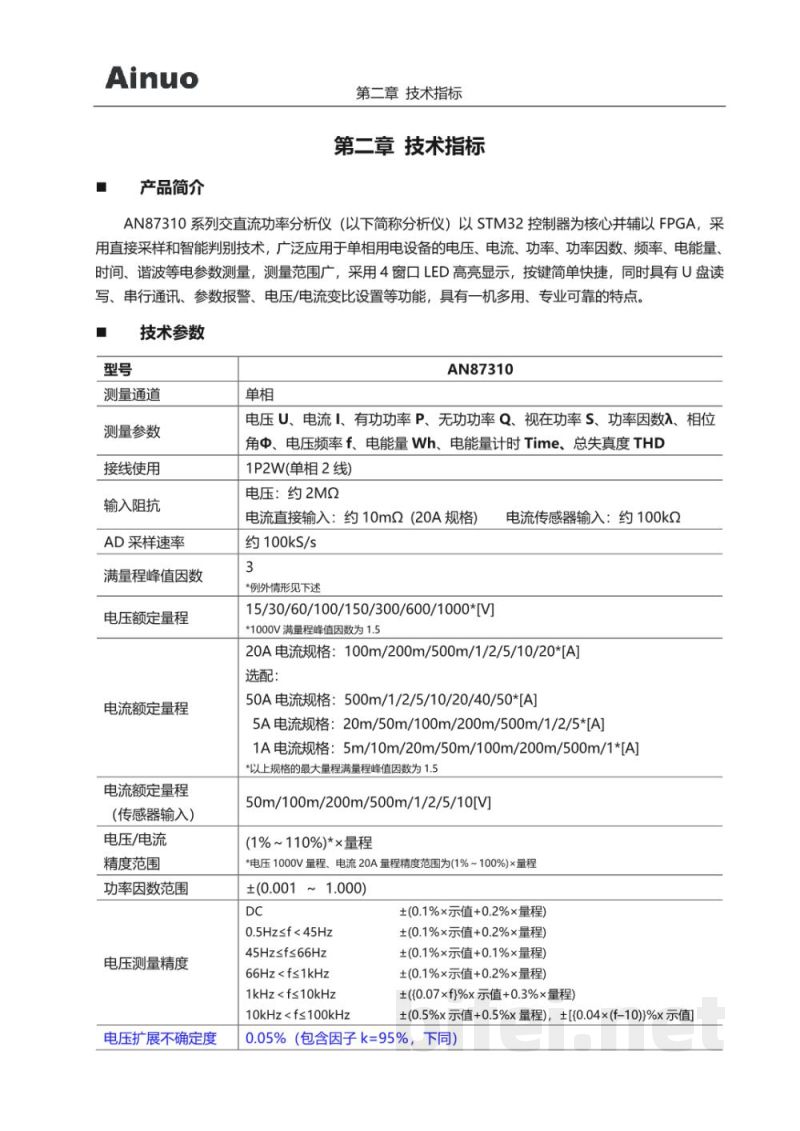

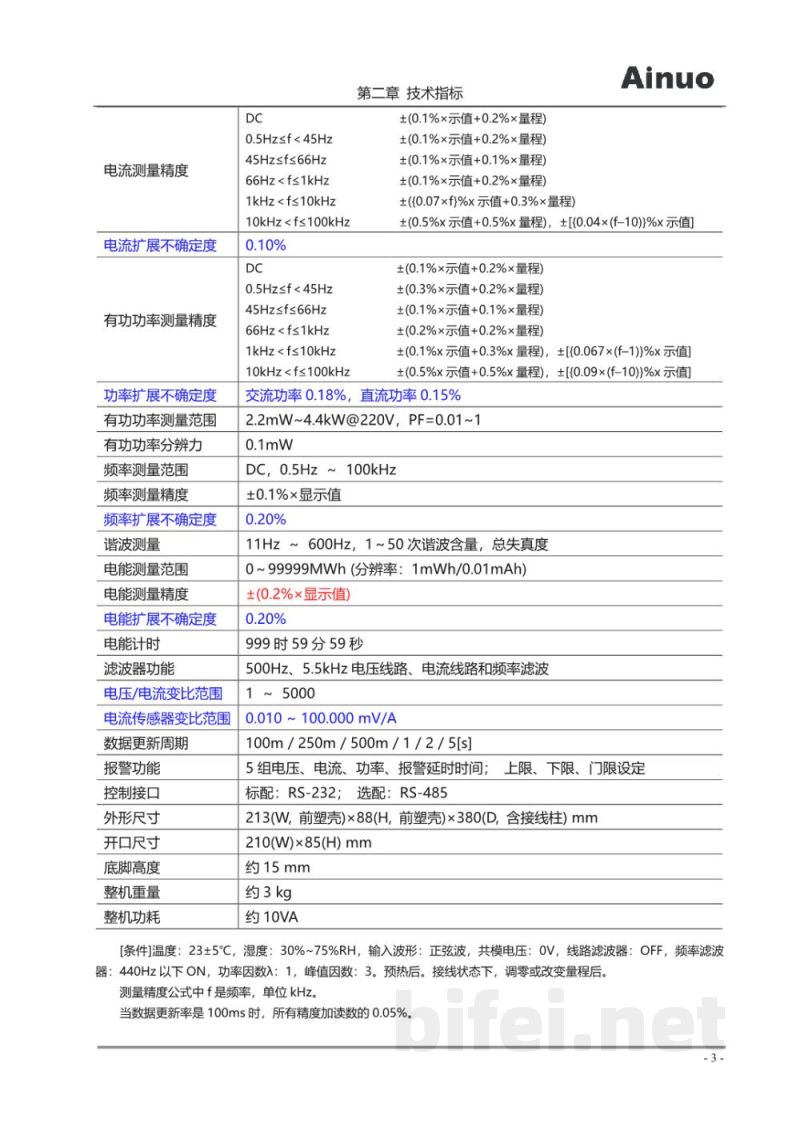

第二章 技术指标
AN87310系列交直流功率分析仪以STM32控制器为核心，辅以FPGA，采用直接采样与智能判别技术，可测量电压、电流、功率、功率因数、频率、电能量、时间及谐波等参数。
主要功能：U/I/P/Q/S/功率因数/相位角/频率/电能/THD测量，支持U盘读写、串行通讯、参数报警、电压电流变比设置等。

测量参数：
电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数、相位角、频率、电能Wh、计时Time、总谐波失真THD。

接线方式：单相2线（1P2W）
输入阻抗：电压约2MΩ；电流直接输入约10mΩ（20A规格）；传感器输入约100kΩ
AD采样速率：约100kS/s
满量程峰值因数：约3（例外情形见说明）

电压量程：15V / 30V / 60V / 100V / 150V / 300V / 600V / 1000V
电流量程（直接输入）：20A规格：100mA / 200mA / 500mA / 1A / 2A / 5A / 10A / 20A
电流量程（传感器）：50A、5A、1A等多档可选

频率范围：DC及0.5Hz至100kHz分段测量
电压/电流测量精度：根据频率不同，精度为±(0.1%示值+0.1%~0.2%量程)范围内变化

功能指标：
支持电压/电流变比设置、谐波分析、电能计量、滤波功能、报警功能、数据更新及通信控制接口

第三章 使用说明
前面板说明
后面板说明
接线说明

第四章 外部接口说明
RS-232/RS-485通讯接口

第五章 通信协议附录
Ainuo通信协议
MODBUS-RTU通信协议

第六章 维护指南
维护与保养
简单故障处理

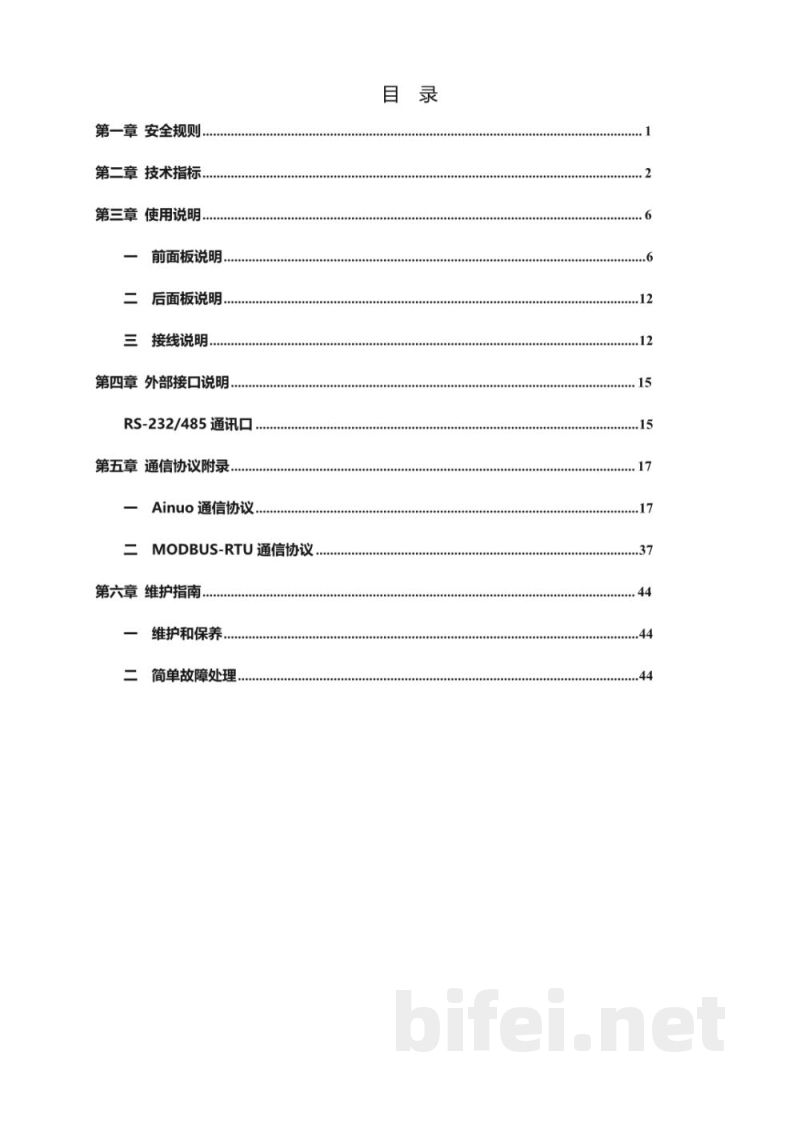

目录及附录信息包含章节索引与页码信息（OCR识别内容已清理无效字符与重复页码）。
