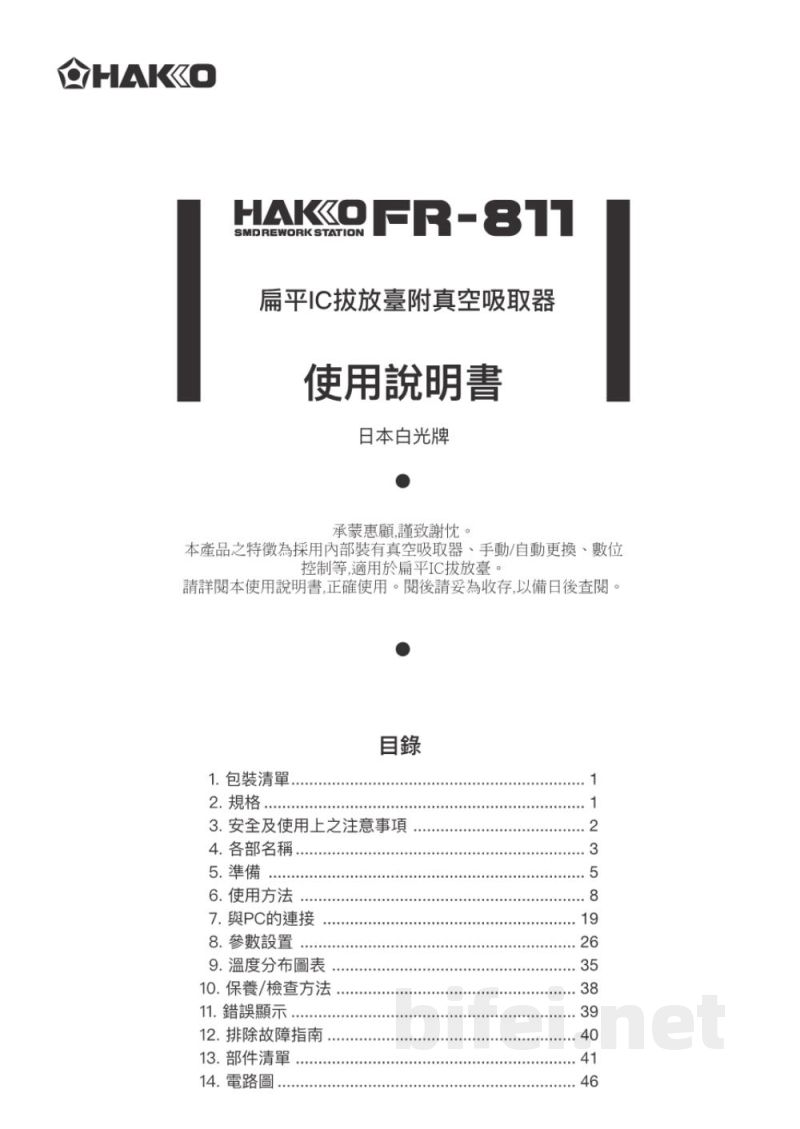

使用说明书-日本白光 FR811 扁平集成电路拔放台

HAKKO FR-811（HAKOER-8T）SMR REWORK STATION 扁平IC拔放真空吸取器 使用说明书
日本白光牌（HAKKO）

前言
感谢您选用本产品。本产品采用内置真空吸取器结构，支持手动/自动更换及控制，适用于扁平IC的拆装与返修作业。请在使用前仔细阅读本说明书，并妥善保存以备日后参考。

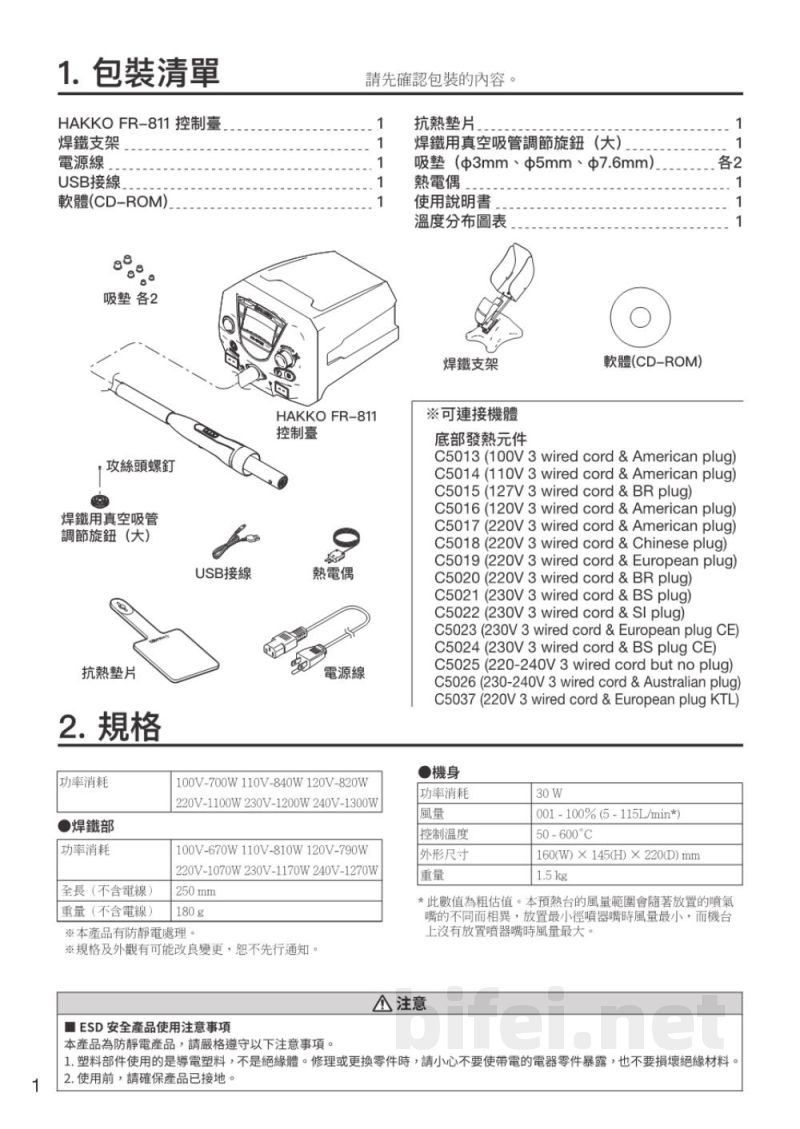

1. 包装清单
HAKKO FR-811控制台
焊铁支架
电源线
USB连接线
软件（CD-ROM）
吸垫（Φ3mm、Φ5mm、Φ7.6mm）各2个
攻丝头螺钉
焊铁用真空吸管
调节旋钮（大）
抗热垫片

2. 规格
功率消耗：100V–700W / 110V–840W / 120V–820W / 220V–1100W / 230V–1200W / 240V–1300W
焊铁部功率消耗：100V–670W / 110V–810W / 120V–790W / 220V–1070W / 230V–1170W / 240V–1270W
外形尺寸：约250mm
重量：约180g（控制部）
产品具备防静电处理设计

配件与选配电源线型号：
C5013（100V，美规三芯）
C5014（110V，美规三芯）
C5015（127V，巴西插头）
C5016（120V，美规三芯）
C5017（220V，美规三芯）
C5018（220V，中规插头）
C5019（220V，欧规插头）
C5020（220V，巴西插头）
C5021（230V，BS插头）
C5022（230V，SI插头）
C5023（230V，欧规CE）
C5024（230V，BS插头CE）
C5025（220–240V无插头）
C5026（230–240V澳规插头）
C5037（220V欧规KTL）

技术参数：
功率消耗：30W
风量：1%–100%（约5–115L/min）
温度范围：50–600℃
外形尺寸：160(W)×145(H)×220(D)mm
重量：1.5kg
注：风量随喷嘴直径不同而变化

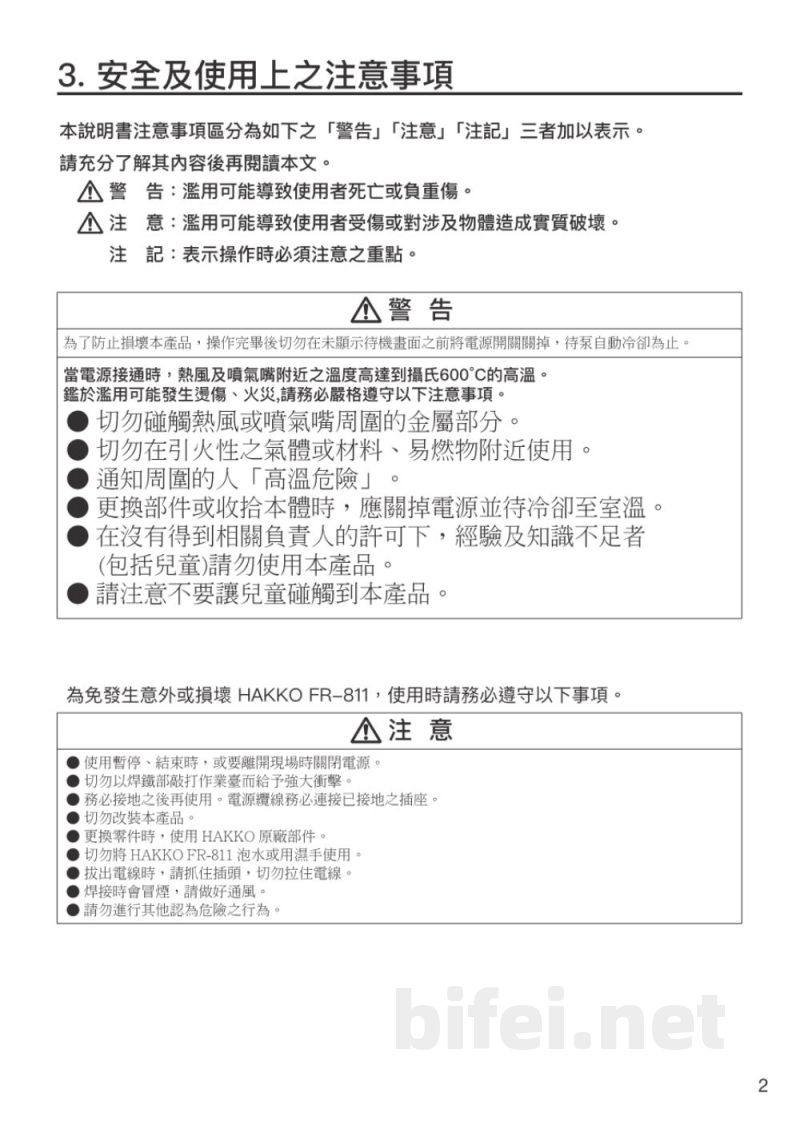

3. 安全及使用注意事项
本产品为防静电设备，必须严格遵守以下要求：
1. 塑料部件非绝缘结构，维修时避免带电部件裸露。
2. 使用前必须确保设备可靠接地。

警告：
设备运行时温度可达600℃，喷嘴及热风区域高温，可能造成烫伤或火灾风险。禁止接触发热部位或在易燃环境中使用。操作时应提醒周围人员注意高温危险。更换部件或维护前必须断电并冷却至室温。未经授权或未具备专业知识人员（包括儿童）不得操作本设备。

注意事项：
设备使用或暂停时，不得随意关闭电源，应等待系统完成冷却流程。
必须接地后方可使用电源线。禁止改装设备。
禁止用焊铁部敲击工件。

4. 操作说明（摘要）
设备通过内置真空吸取系统实现IC元件的拆装操作，支持自动与手动模式切换，适用于SMT返修及IC拆装作业。

5. ESD防静电说明
本产品为防静电设计，但非绝缘设备。操作过程中必须确保接地良好，避免静电损坏电子元件或设备。
