说明书-APC E3MBPAR60K200H壁挂式并联维修旁路面板

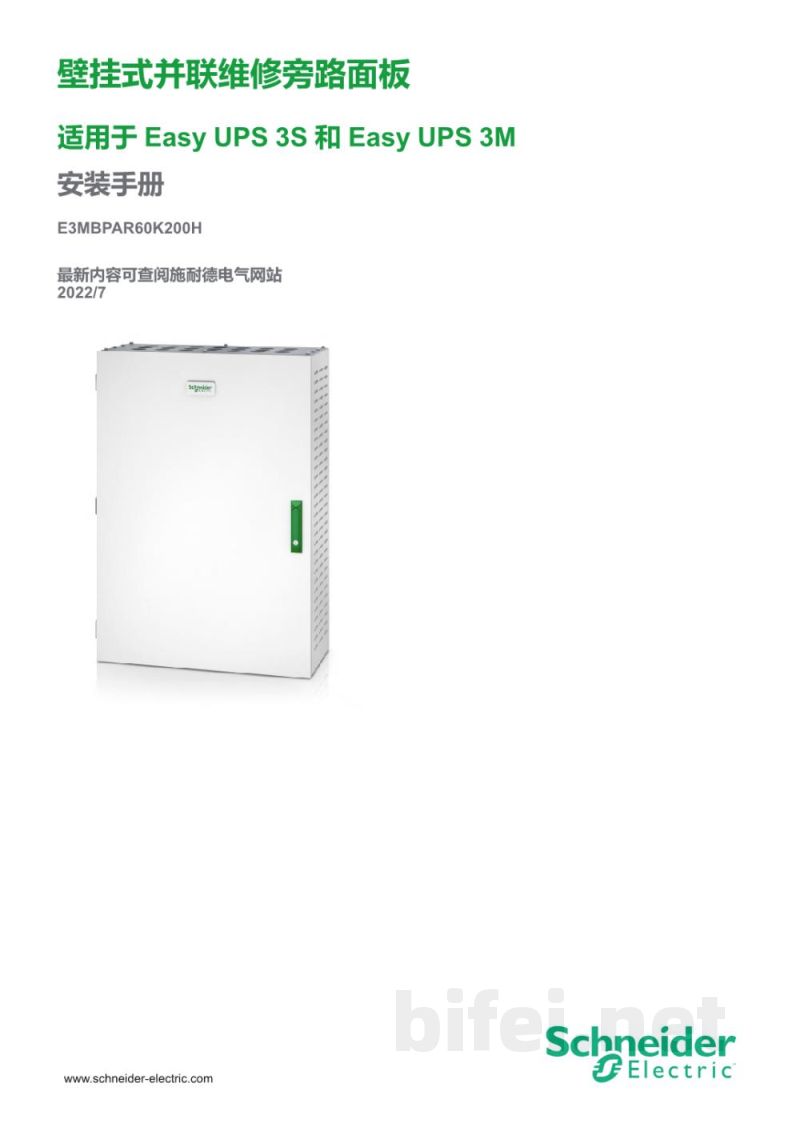

壁挂式并联维修旁路面板
适用于EasyUPS3S和EasyUPS3M
安装手册
型号：E3MBPAR60K200H

最新内容可查阅施耐德电气官方网站（2022/7）
schneider-electric.com

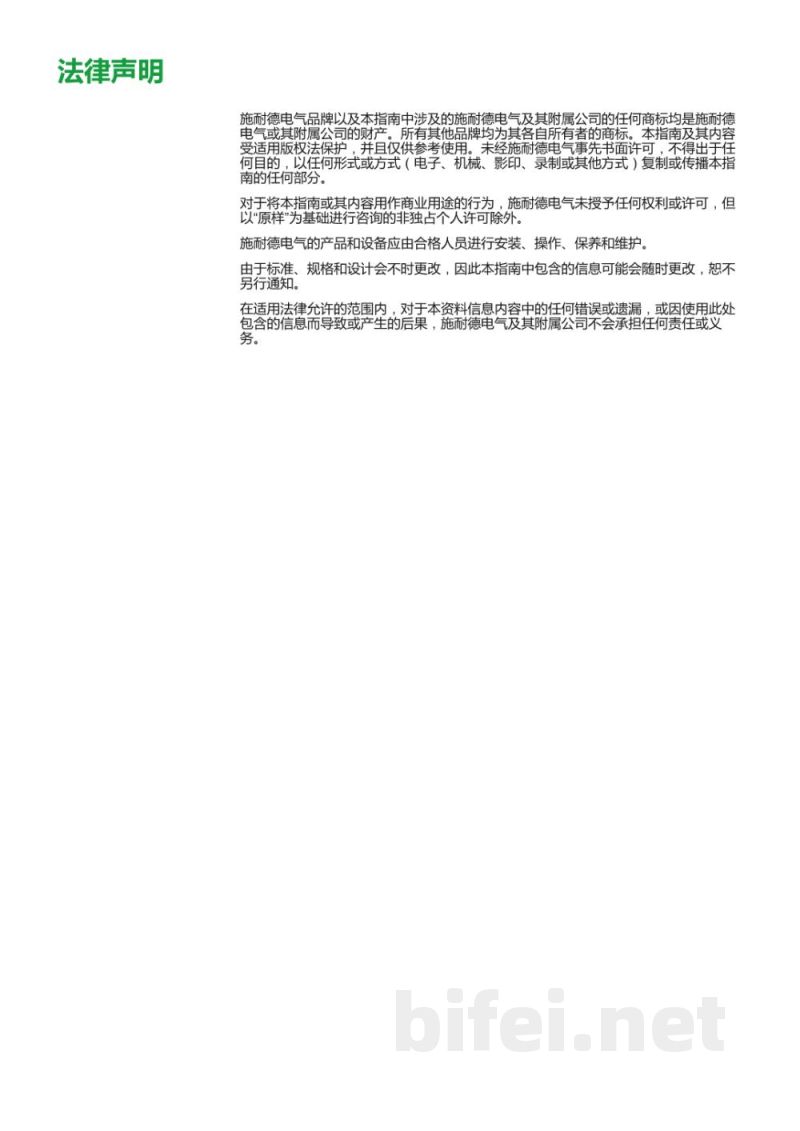

法律声明
施耐德电气品牌以及本指南中涉及的施耐德电气及其附属公司的商标均为施耐德电气或其附属公司的财产。所有其他品牌均为其各自所有者的商标。本指南及其内容受适用版权法保护，仅供参考使用。未经施耐德电气事先书面许可，不得以任何形式复制或传播本指南的任何部分。
本指南仅提供有限使用许可，不得用于商业用途或再分发。施耐德电气产品和设备应由具备资质的人员进行安装、操作和维护。由于标准、规格和设计可能更新，文档内容可能在未通知情况下更改。
在适用法律允许范围内，施耐德电气及其附属公司对因使用本资料信息导致的任何错误或后果不承担责任。

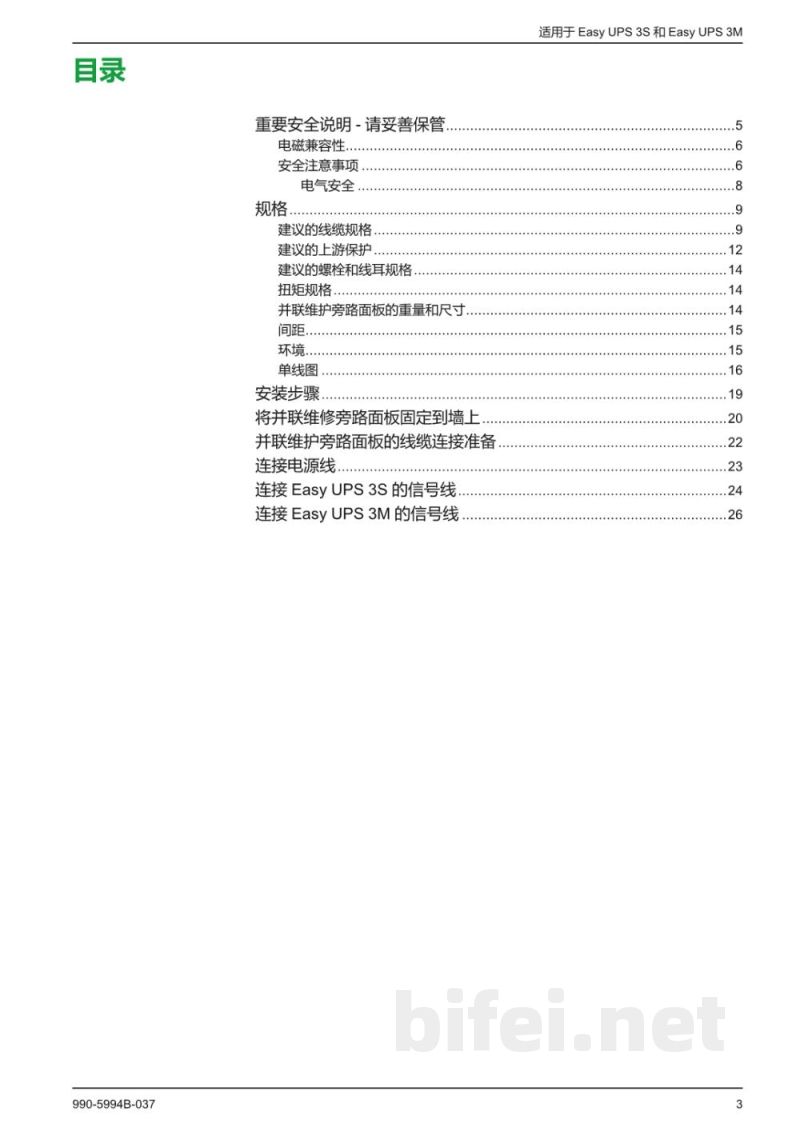

目录
重要安全说明—请妥善保管
电磁兼容性
安全注意事项
电气安全
规格
建议的线缆规格
建议的上游保护
建议的螺栓和线耳规格
扭矩规格
并联维护旁路面板的重量和尺寸间距
环境
单线图
安装步骤
将并联维修旁路面板固定到墙上
并联维护旁路面板的线缆连接准备
连接电源线
连接EasyUPS3S的信号线
连接EasyUPS3M的信号线

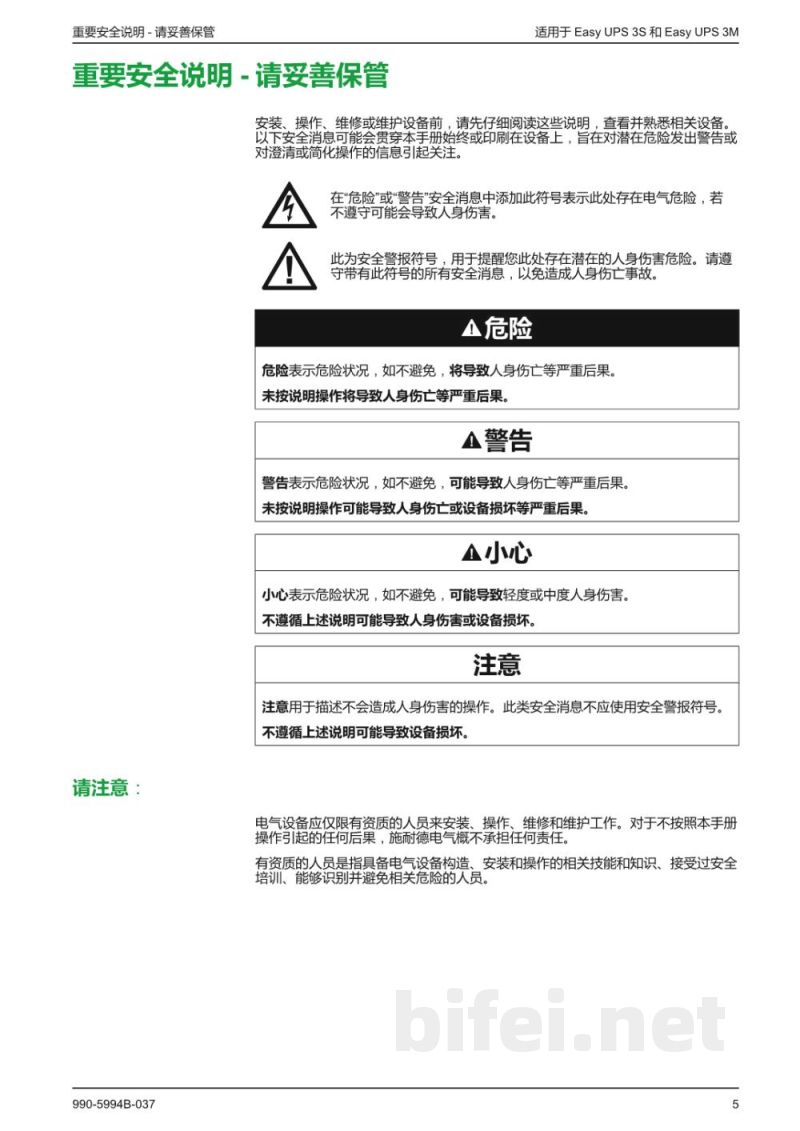

重要安全说明—请妥善保管
适用于EasyUPS3S和EasyUPS3M系统

在安装、操作、维修或维护设备前，请仔细阅读本说明并熟悉设备相关内容。本手册中的安全提示用于提示潜在危险或提供操作说明。
“危险”和“警告”安全提示表示存在电气或人身伤害风险，若不遵守可能导致严重伤亡事故。

安全等级说明：
危险：表示危险情况，如不避免，将导致严重人身伤亡。
警告：表示潜在危险情况，如不避免，可能导致严重人身伤亡。
小心：表示潜在危险情况，如不避免，可能导致轻度或中度人身伤害。
注意：表示不会造成人身伤害但可能导致设备损坏的操作提示。

电气设备仅限具备资质的人员进行安装、操作、维护和检修。资质人员需具备电气知识与安全培训能力，能够识别并避免相关危险。

文档编号：990-5994B-037
