USB2871/USB2872（A/B/C）数据采集卡产品使用手册 V6.00.04（阿尔泰科技 ART Technology）

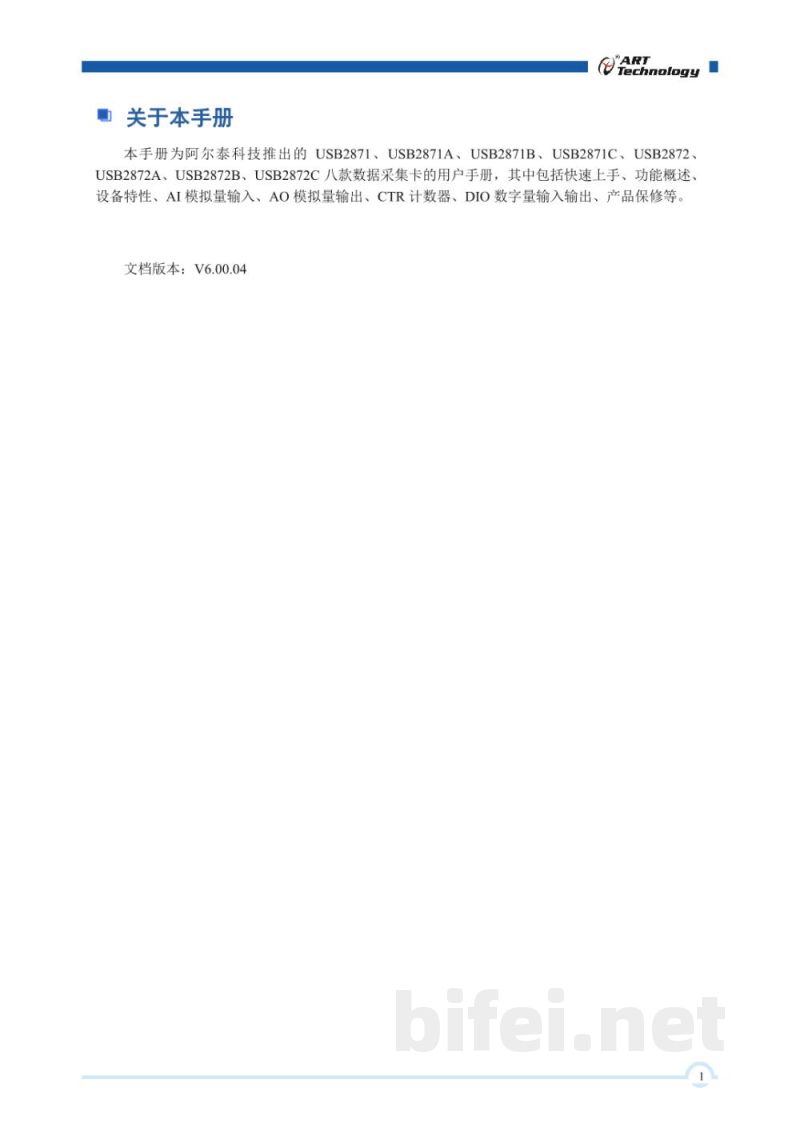

一、关于本手册
本手册适用于阿尔泰科技USB2871、USB2871A、USB2871B、USB2871C、USB2872、USB2872A、USB2872B、USB2872C八款数据采集卡，内容涵盖快速上手、功能概述、设备特性、AI模拟量输入、AO模拟量输出、CTR计数器、DIO数字量输入输出及产品保修等。

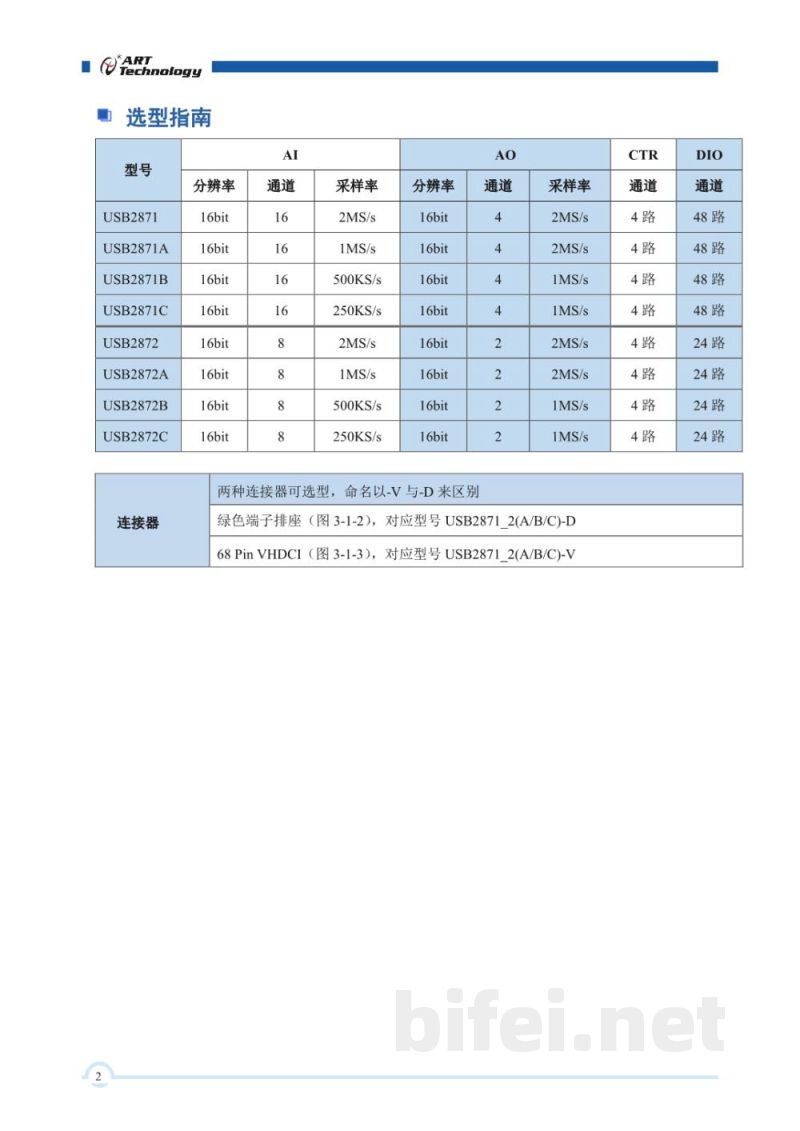

二、选型指南
1）型号与规格说明：
USB2871系列与USB2872系列均为16bit分辨率数据采集卡。

2）AI模拟量输入（AI）：
USB2871/2871A/2871B/2871C：16通道
USB2872/2872A/2872B/2872C：8通道
采样率：2MS/s、1MS/s、500KS/s、250KS/s（不同型号对应不同速率）

3）AO模拟量输出（AO）：
USB2871系列：4通道
USB2872系列：2通道
采样率最高可达2MS/s（不同型号有所差异）

4）DIO数字量输入输出：
USB2871系列：48路
USB2872系列：24路
均支持4路CTR计数器通道

5）连接器类型：
提供两种连接方式：
- 绿色端子排座（-D型）
- 68Pin VHDCI接口（-V型）

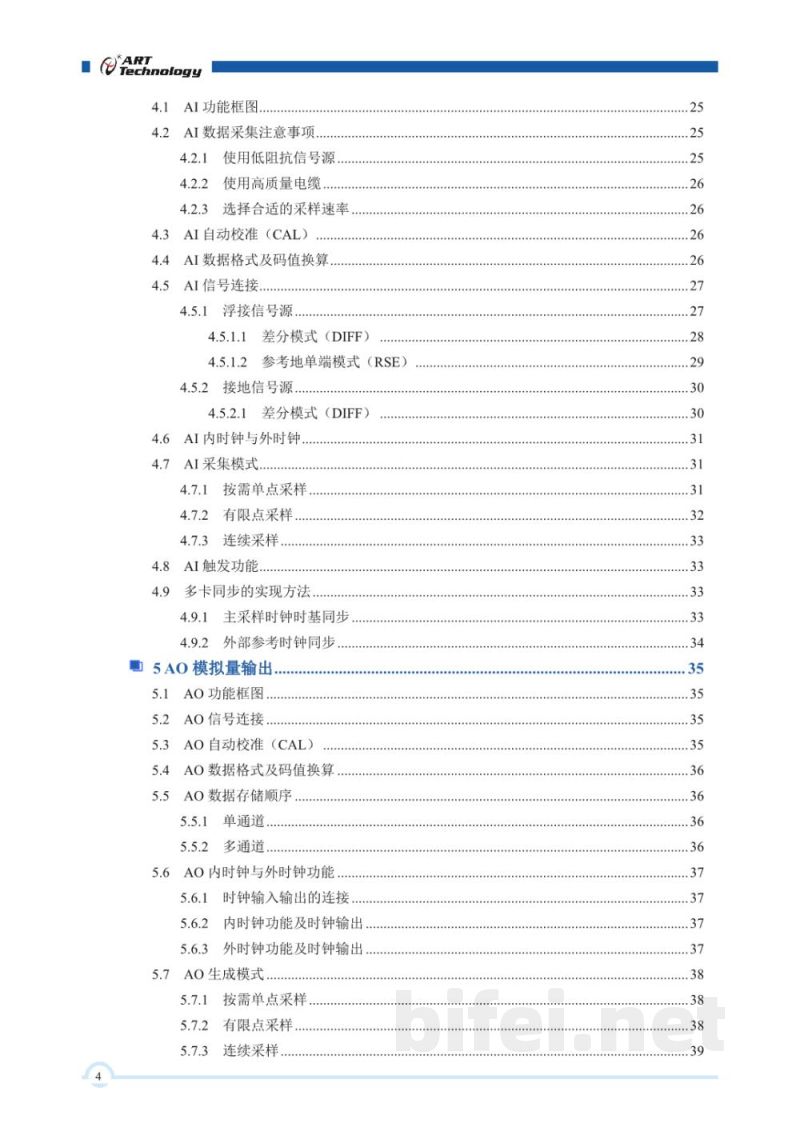

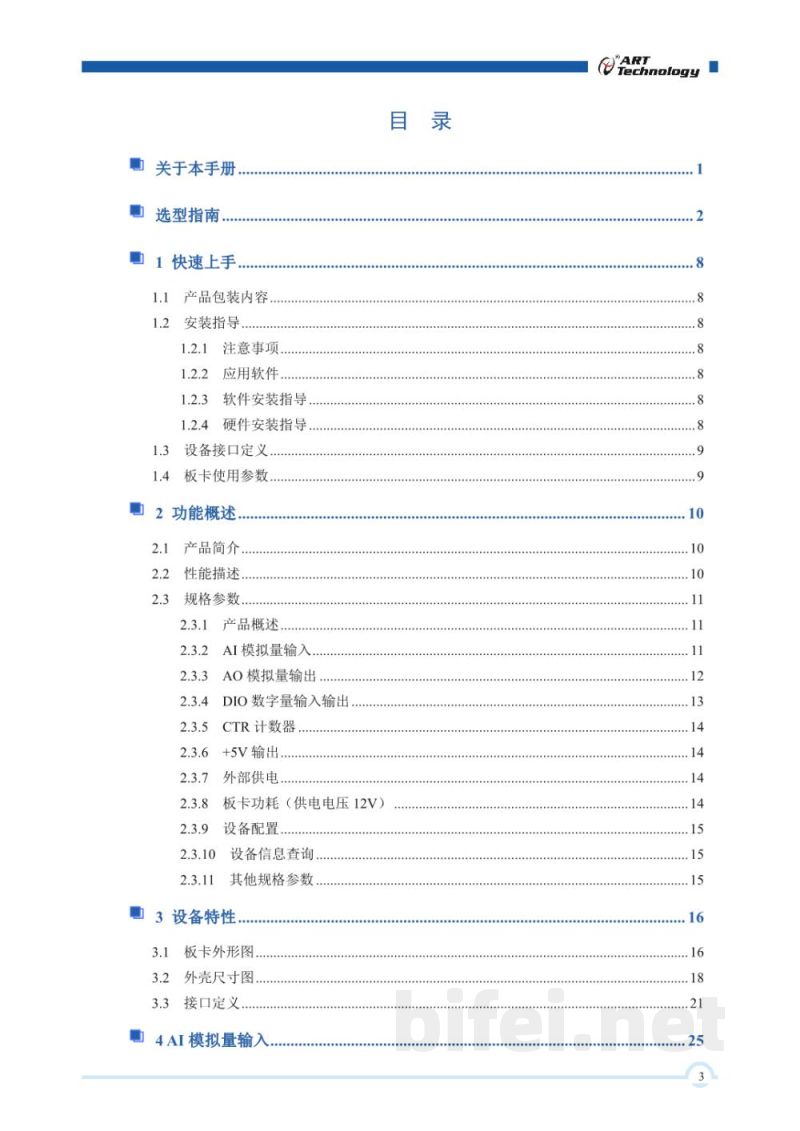

三、产品结构与目录
1 快速上手：产品包装、安装指导、软件安装、硬件安装、接口定义、使用参数
2 功能概述：产品简介、性能描述、规格参数、AI/AO/DIO功能、CTR计数器、供电与功耗、设备信息查询
3 设备特性：外形结构、尺寸、接口定义
4 AI模拟量输入：采集原理、数据格式、信号连接、采样模式、触发与同步
5 AO模拟量输出：输出模式、数据格式、时钟控制、采样方式

四、AI模拟量输入（AI）
AI功能包括功能框图、采集注意事项（低阻抗信号源、高质量电缆、合理采样率选择）、自动校准（CAL）、数据格式与码值换算。
支持信号连接方式：
1）浮接信号源：差分模式（DIFF）、参考地单端模式（RSE）
2）接地信号源：差分模式（DIFF）

采样模式：
- 按需单点采样
- 有限点采样
- 连续采样

支持内时钟与外时钟、触发功能及多卡同步（主时钟同步、外部参考时钟同步）。

五、AO模拟量输出（AO）
AO功能包括功能框图、信号连接、自动校准（CAL）、数据格式与码值换算、数据存储顺序（单通道/多通道）。

输出模式：
- 按需单点采样
- 有限点采样
- 连续采样

支持内外时钟控制及时钟输入输出配置。

六、其他功能
+5V辅助输出、外部供电、板卡功耗（12V供电）、设备配置与信息查询等功能。
