TYP 9186-VX0XX 指示仪使用说明书

INDICATOR FOR PROCESS CONTROL（过程控制指示仪）
品牌：burster
型号：Typ 9186-VX0XX

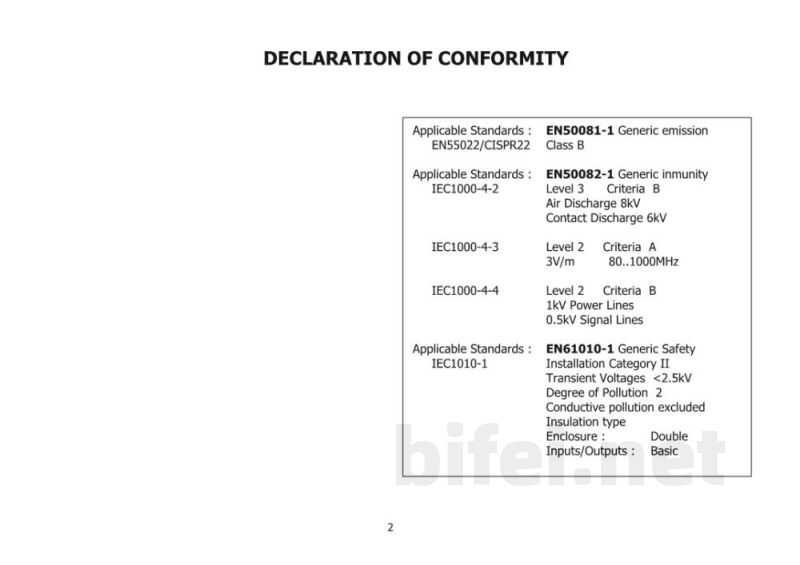

一、符合性声明（Declaration of Conformity）
本设备符合相关国际标准：
EN55022 / CISPR22
EN50081-1（通用发射标准 Class B）
EN50082-1（通用抗扰度 Level 3，Criteria B）
IEC1000-4-2：空气放电8kV，接触放电6kV
IEC1000-4-3：3V/m（80–1000MHz，Criteria A）
IEC1000-4-4：电源线1kV，信号线0.5kV（Criteria B）
EN61010-1（通用安全标准）
安装类别：II
瞬态电压：<2.5kV
污染等级：2（不含导电污染）
绝缘类型：外壳双重绝缘，输入/输出基本绝缘

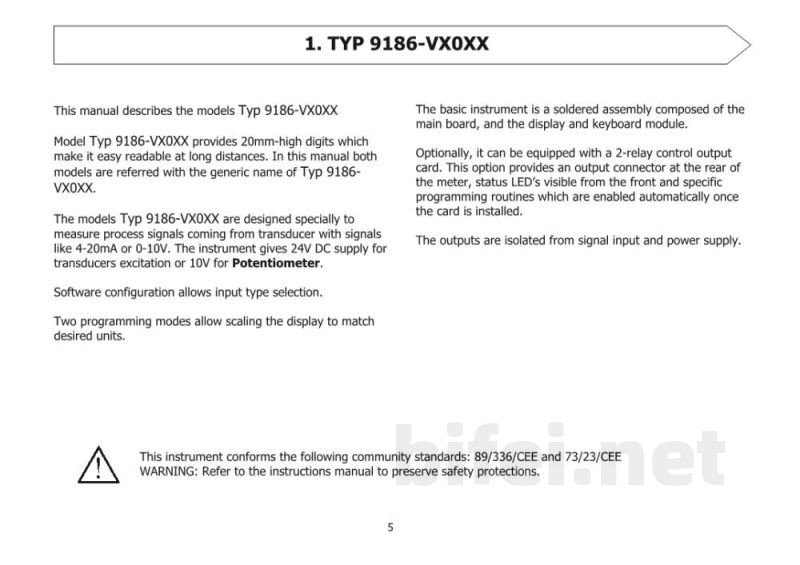

二、产品概述
Typ 9186-VX0XX为数字面板工业仪表，采用20mm高字符显示，适用于远距离读取。
设备用于测量过程信号，例如4-20mA或0-10V输入信号，并可为传感器提供24VDC激励电源或10V电位器供电。
仪表支持软件配置输入类型，并提供两种编程模式，可将显示值按所需工程单位进行标定。

基本结构包括主电路板、显示与键盘模块，可选配双继电器输出模块，用于过程控制与报警输出，状态LED可从前面板观察。

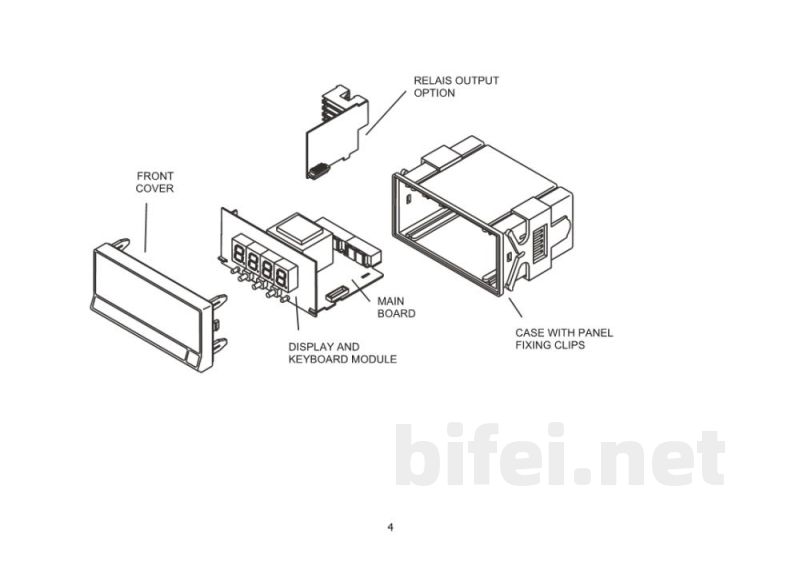

三、设备结构组成
- 前面板（Front Panel）
- 显示与主控模块（Display and Main Board）
- 继电器输出选项板（Relay Output Option Board）
- 键盘模块（Keyboard Module）
- 带面板固定夹的外壳（Case with Panel Fixing Clips）

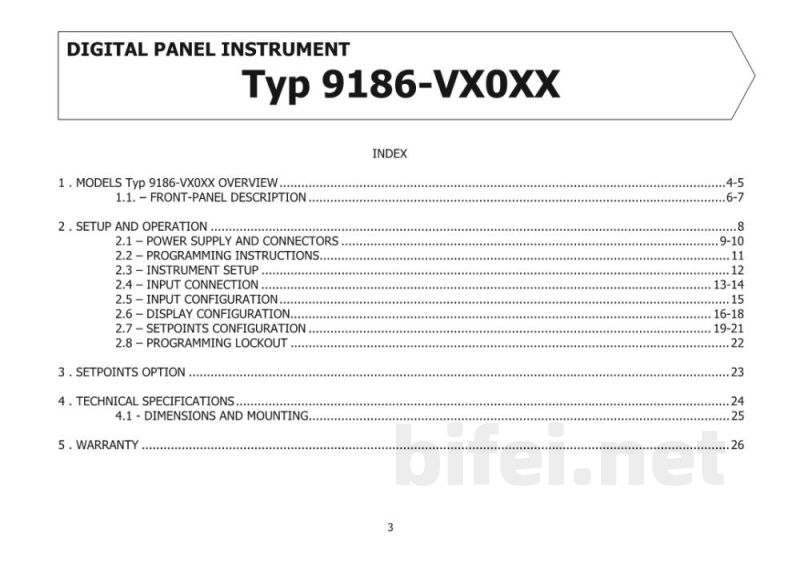

四、操作与设置目录
1. 型号Typ 9186-VX0XX概述与前面板说明
2. 设置与操作
2.1 电源与连接器
2.2 编程说明
2.3 仪表设置
2.4 输入连接
2.5 输入配置
2.6 显示配置
2.7 设定点配置
2.8 编程锁定
3. 设定点选项
4. 技术规格
4.1 尺寸与安装
5. 保修条款

五、产品说明
本仪表适用于工业过程信号采集与显示，通过输入信号类型选择与软件配置实现不同测量范围的显示转换，适用于过程控制系统中的监测与报警应用。
