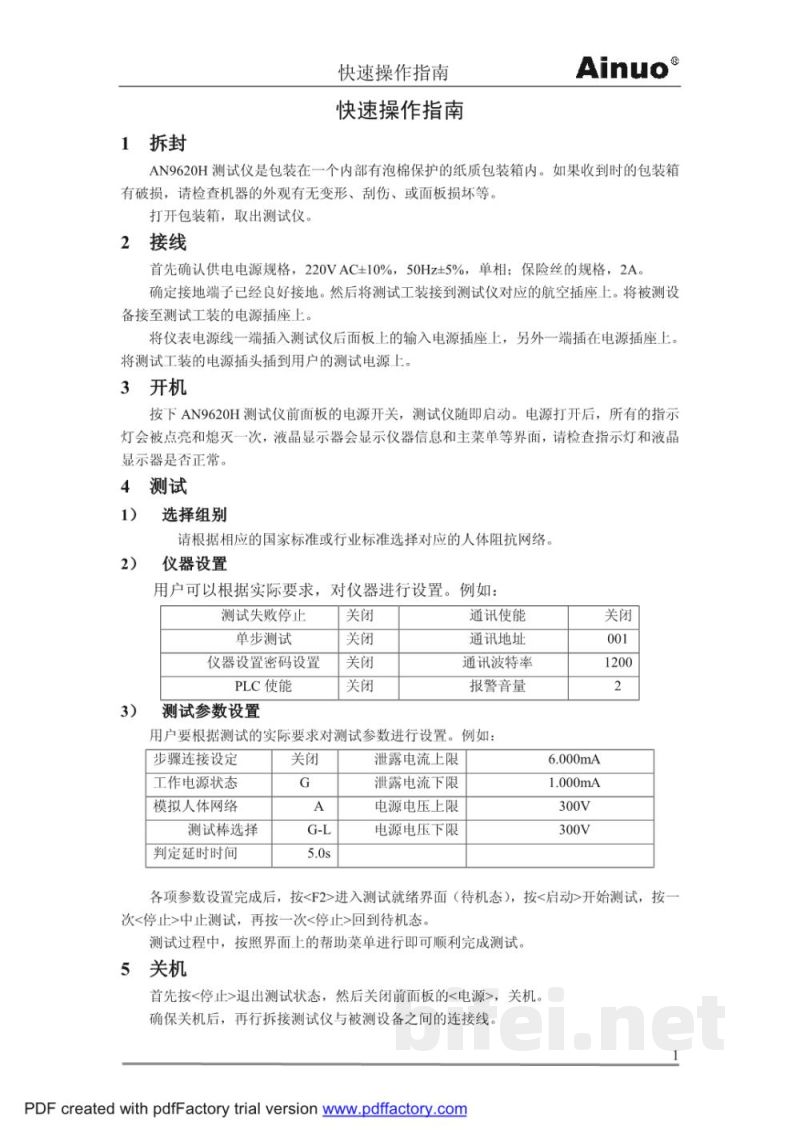

AN9620H测试仪快速操作指南

一、拆封
AN9620H测试仪采用内部泡棉保护的纸质包装箱包装。如收到包装箱有破损，应检查设备外观是否存在变形、刮伤或面板损坏等情况。打开包装箱后取出测试仪。

二、接线
1. 首先确认供电电源规格为220VAC±10%，50Hz±5%，单相供电，并确认保险丝规格为2A。
2. 确认接地端子已可靠接地。
3. 将测试工装连接至测试仪对应的航空插座。
4. 将被测设备连接至测试工装的电源插座。
5. 将仪表电源线一端插入测试仪后面板输入电源插座，另一端接入市电电源插座。
6. 将测试工装电源插头接入用户测试电源。

三、开机
按下AN9620H测试仪前面板电源开关启动设备。开机后所有指示灯会点亮并熄灭一次，液晶显示器显示仪器信息及主菜单界面。需确认指示灯及显示屏工作是否正常。

四、测试操作
4.1 选择组别
根据国家标准或行业标准选择对应的人体阻抗网络。

4.2 仪器设置
用户可根据实际需求进行参数设置，包括：
- 测试失败停止
- 单步测试
- 密码设置
- PLC使能
- 通讯设置（地址、波特率）
- 报警音量

测试参数设置示例：
- 步骤连接设定：关闭
- 工作电源状态：关闭
- 模拟人体网络：G、A、G-L
- 判定延时时间：5.0s
- 泄漏电流上限：6.000mA
- 泄漏电流下限：1.000mA
- 电源电压上限：300V
- 电源电压下限：300V
- 通讯地址：001
- 通讯波特率：1200

4.3 测试执行
参数设置完成后按进入测试就绪（待机态）。按“启动”键开始测试，按“停止”键中止测试，再次按“停止”返回待机状态。测试过程中按界面提示操作即可完成测试流程。

五、关机
1. 先按“停止”退出测试状态。
2. 关闭前面板电源开关。
3. 确认设备完全断电后，再拆卸测试仪与被测设备之间的连接线。

六、后续章节结构
第一章 安全规则（一般规定、安全标志、测试工作站、操作人员及安全操作规则）
第二章 概述（产品简介、性能特点、前后面板说明）
第三章 拆封与安装（安装位置、拆封检查、环境要求）
第四章 基本操作（测试准备、启动、设置、测试状态与结果）
第五章 外部接口（PLC接口、打印接口、RS232接口）
第六章 维护指南（维护保养、故障处理、注意事项）
第七章 技术指标（整机规格、技术参数、功能特性）
附录A 安规知识
