产品使用说明书

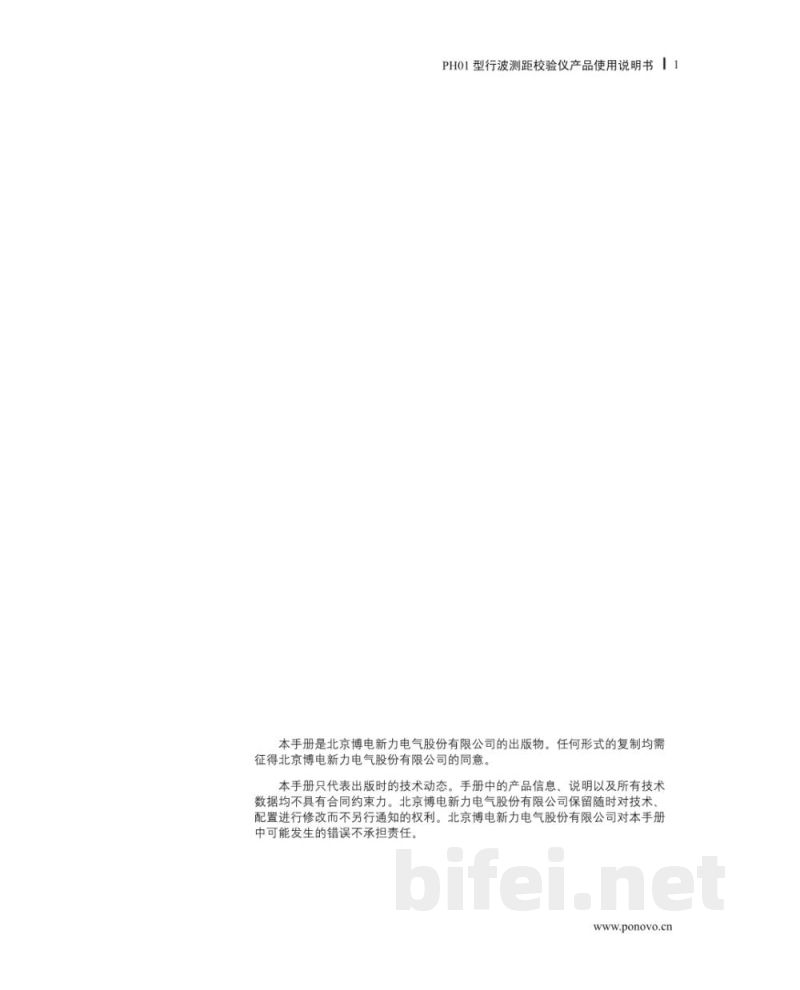

本手册由北京博电新力电气股份有限公司编制，任何形式的复制均需获得授权。本手册内容仅代表发布时的技术状态，公司保留对产品技术配置进行修改的权利，恕不另行通知。对于可能存在的错误，公司不承担责任。

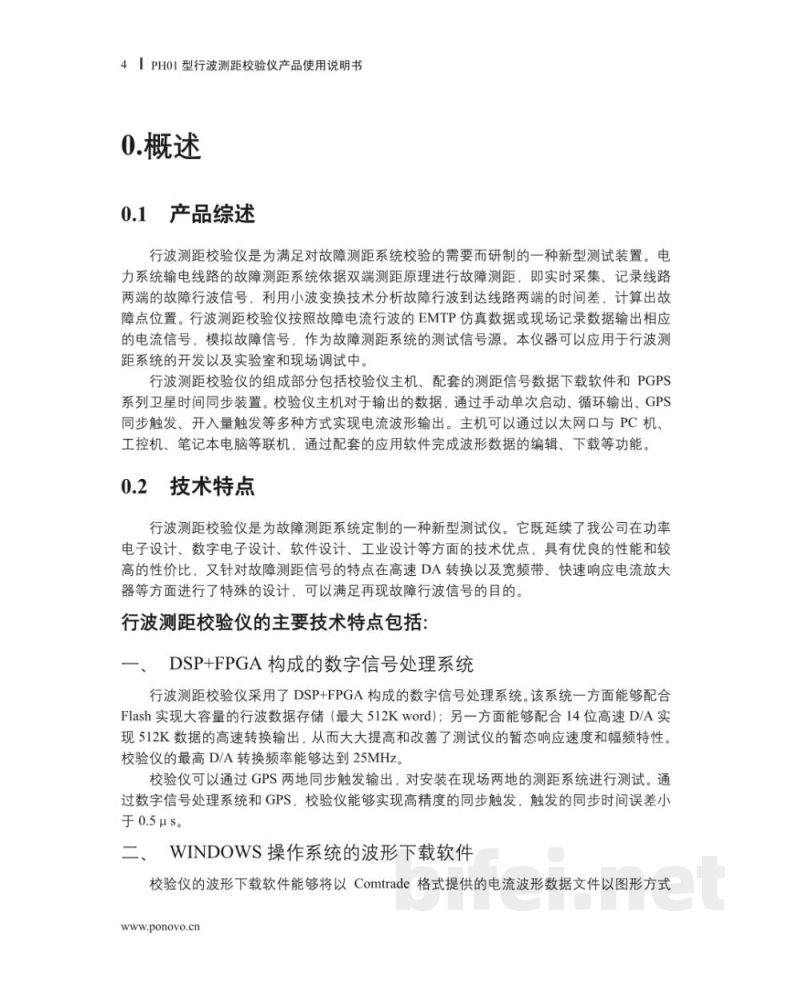

0 概述
0.1 产品综述
PHO1型行波测距校验仪是一种用于故障测距系统校验的新型测试装置，主要用于电力系统输电线路故障测距系统的验证与测试。该系统基于双端测距原理，通过采集线路两端的故障行波信号，利用小波变换分析时间差，从而计算故障点位置。

校验仪可依据EMTP仿真数据或现场记录数据输出对应电流信号，用于模拟故障行波信号。设备由主机、测距信号下载软件及PGPS系列卫星时间同步装置组成。主机支持单次启动、循环输出、GPS同步触发及开入量触发等多种输出方式，并可通过以太网与PC、工控机或笔记本连接，实现波形编辑与下载。

0.2 技术特点
PHO1行波测距校验仪结合DSP+FPGA数字信号处理架构，支持大容量数据存储（最大512Kword），并配合14位高速D/A转换，实现最高25MHz转换频率，从而提升暂态响应能力与幅频特性。

设备支持GPS双端同步触发，时间同步误差小于0.5μs，可用于现场双端测距系统测试。

波形下载软件基于Windows系统，可导入Comtrade格式数据，以图形方式显示波形并支持编辑。下载过程自动完成，用户仅需执行下载操作即可。

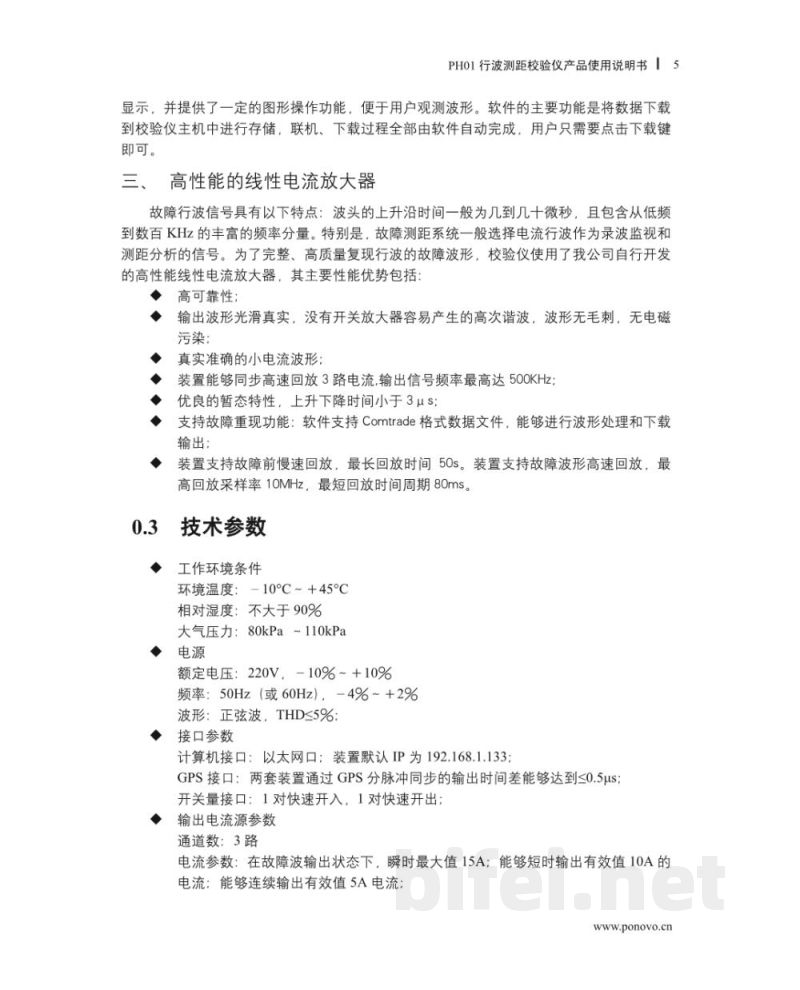

高性能线性电流放大器具备以下特点：
输出波形平滑真实，无开关放大器高次谐波干扰
可输出真实小电流行波信号
支持3路电流同步高速回放，频率最高500KHz
暂态特性优良，上升/下降时间小于3μs
支持故障重现与Comtrade数据处理
支持故障前慢速回放（最长50s）
支持高速回放采样率最高10MHz，最短回放周期80ms

0.3 技术参数
工作环境条件：
环境温度：-10℃~+45℃
相对湿度：≤90%
大气压力：80kPa~110kPa

电源参数：
额定电压：原文未完整提供

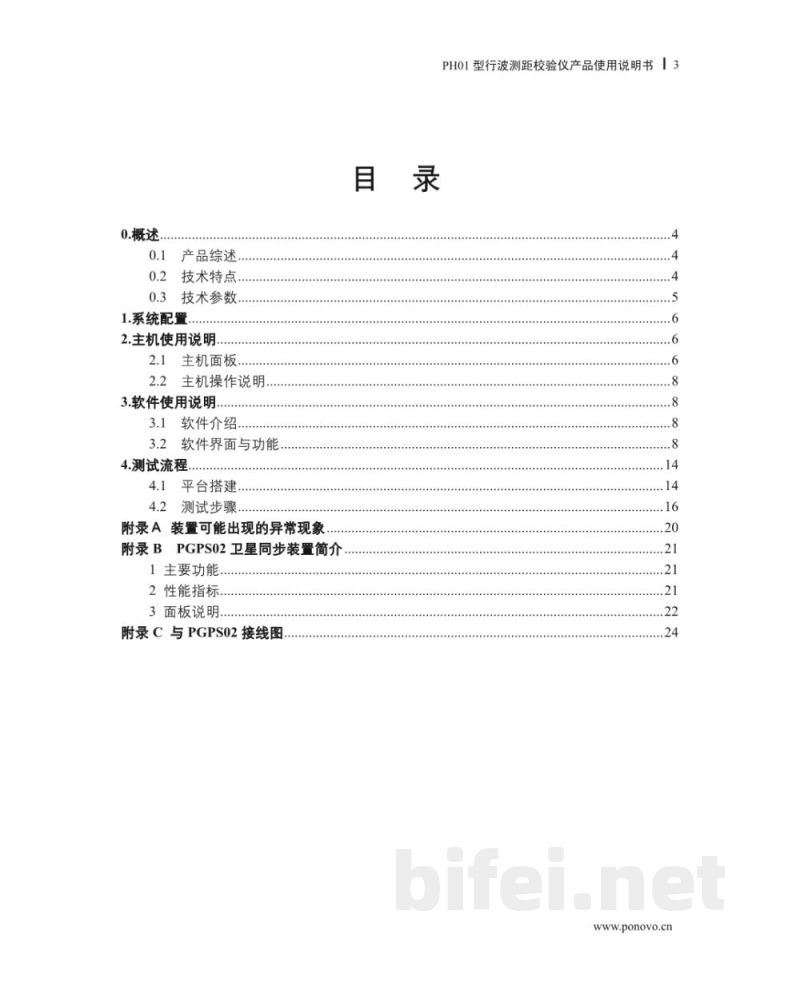

1 系统配置
2 主机使用说明（主机面板与操作说明）
3 软件使用说明（软件介绍与界面功能）
4 测试流程（平台搭建与测试步骤）
附录A 设备可能出现的异常现象
附录B PGPS02卫星同步装置简介（功能、性能指标、面板说明）
附录C 与PGPS02接线图
