德国美翠 四通道高性能电力分析仪 MI2592/MI2792

MI2592/MI2792 四通道高性能电力分析仪 使用说明书

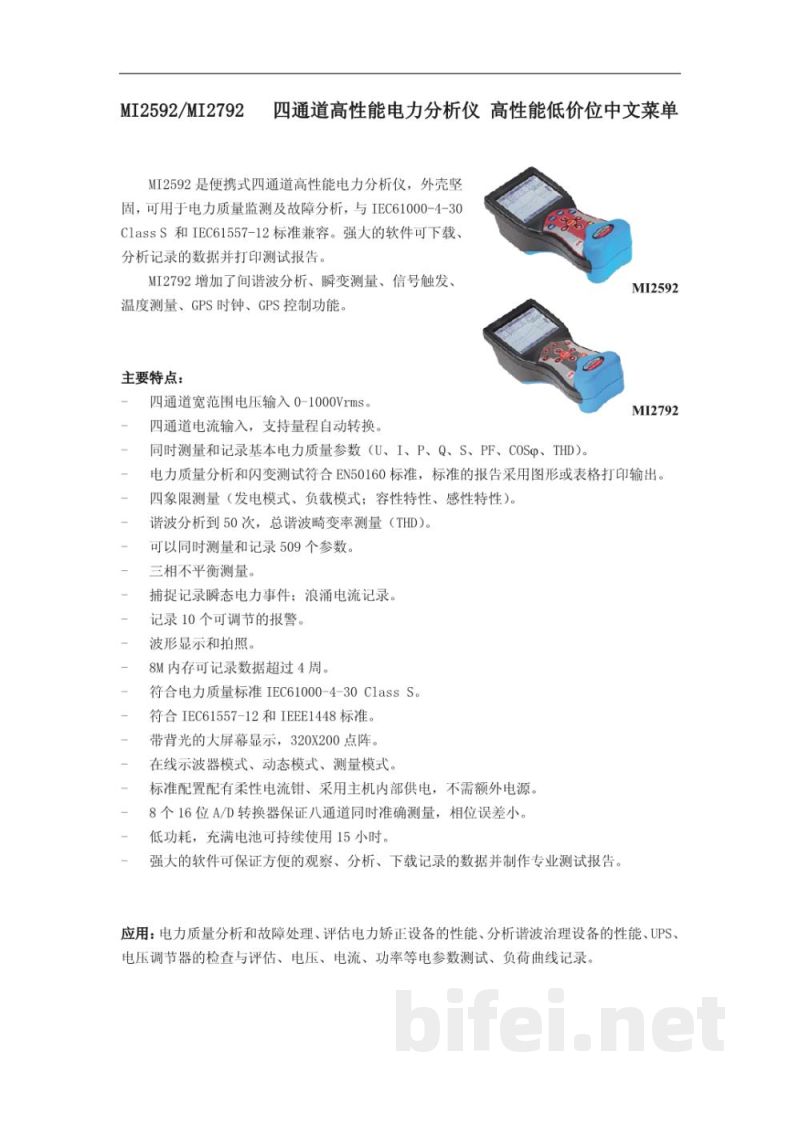

产品概述
MI2592是一款便携式四通道高性能电力分析仪，结构坚固，适用于电力质量监测与故障分析，符合IEC61000-4-30 Class S、IEC61557-12及IEEE1448标准。MI2792在MI2592基础上增加间谐波分析、瞬态测量、信号触发、温度测量及GPS时钟与控制功能。

主要特点
四通道宽范围电压输入：0–1000Vrms
四通道电流输入，支持自动量程切换
同步测量电压、电流、有功功率、无功功率、视在功率、功率因数、COSφ及THD
谐波分析最高至50次，总谐波畸变率测量
符合EN50160电能质量与闪变测试标准
四象限测量（发电与负载模式，容性与感性负载）
支持三相不平衡测量
支持瞬态事件捕捉与浪涌电流记录
最多可记录10个可调报警事件
波形显示与截图功能
8M内存，可连续记录超过4周数据
320×200点阵带背光显示屏
支持在线示波器、动态模式与测量模式
标准配置柔性电流钳，设备内部供电无需额外电源
8路16位A/D转换器，实现八通道同步测量
电池供电可连续工作约15小时
配套软件支持数据下载、分析与测试报告生成

应用领域
电力质量分析与故障诊断
电能治理设备性能评估
谐波治理系统分析
UPS与电压调节器检测
电压、电流及功率参数测试
负荷曲线记录与分析

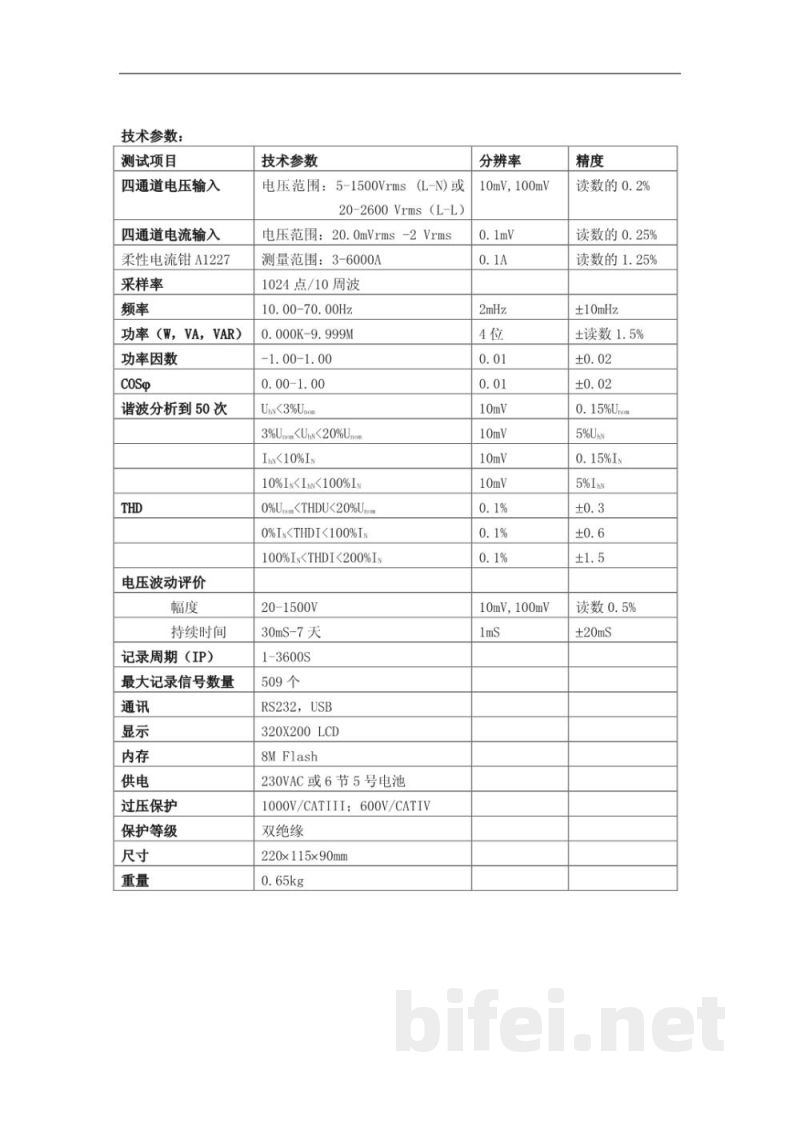

技术参数
电压输入范围：
（L-N）5–1500Vrms
（L-L）20–2600Vrms
电流输入范围：20mVrms–2Vrms
电流测量范围：3–6000A
采样率：1024点/10周波
频率范围：10–70Hz
功率测量范围：0–9.999M（W/VA/VAR）
功率因数：-1.00–1.00
cosφ：0.00–1.00
谐波分析：最高50次
THD测量范围：0%–200%（分段显示）
电压波动评价：20–1500V
记录周期：30ms–7天
记录间隔：1–3600s
最大记录参数：509个

通讯与显示
通讯接口：RS232、USB
显示屏：320×200 LCD
存储：8M Flash

供电与保护
供电方式：230VAC或6节5号电池
过压保护：1000V CAT III / 600V CAT IV
双重绝缘设计
低功耗设计，支持长时间运行

结构参数
尺寸：220×115×90mm
重量：0.65kg

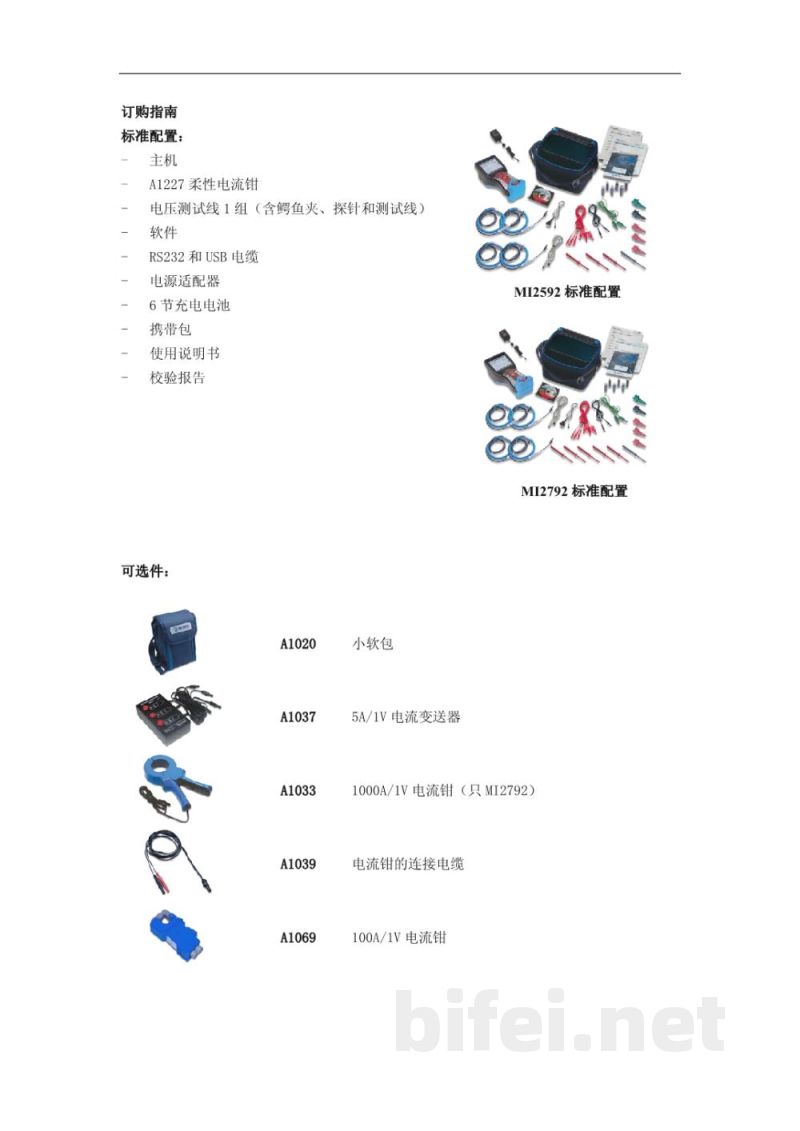

订购指南
标准配置包括：
主机
A1227柔性电流钳
电压测试线（含鳄鱼夹、探针及测试线）
软件
RS232与USB电缆
电源适配器
6节充电电池
携带包
使用说明书
校验报告

可选附件：
A1020小软包
A1037 5A/1V电流变送器
A1033 MI2592标准配置附件
A1039 MI2792标准配置附件
A1069 1000A/1V电流钳（仅MI2792）
A1122 100A/1V电流钳
A1179 5A/1V电流钳
A1257 20A/200A/2000A柔性电流钳
S2014 安全熔断器适配器
S2015 安全扁平接触钳
A1281 30A/300A/3000A单相柔性电流钳（仅MI2792）
A1287 5A/100A/1000A电流钳（仅MI2792）
DPU414 打印机
A1355 GPRS接收器（仅MI2792）
A1356 GPRS调制解调器（仅MI2792）
