使用说明书-日本白光 FG-465 鞋类测试仪

HAKKO FOOTWEAR TESTER FG-465 使用手册

感谢您选用HAKKO FG-465静电鞋具测试仪。本产品用于测试抗静电鞋具。在使用本产品之前，请务必阅读本手册，并妥善保存以便日后查阅。

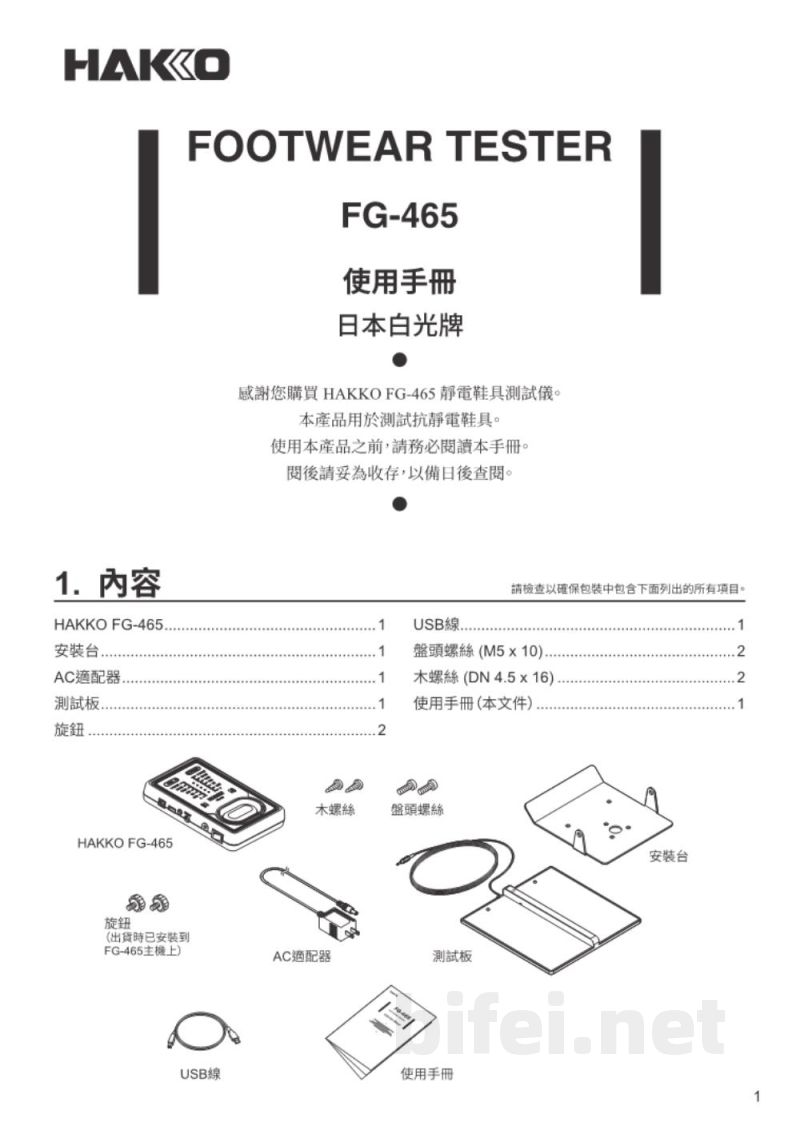

1. 内容（包装清单）
HAKKO FG-465主机
安装台
AC适配器
测试板
旋钮（出货时已安装在FG-465主机上）
USB线
木螺丝（DN4.5×16）
盘头螺丝（M5×10）
使用手册
请在开箱后确认包装内是否包含上述所有部件。

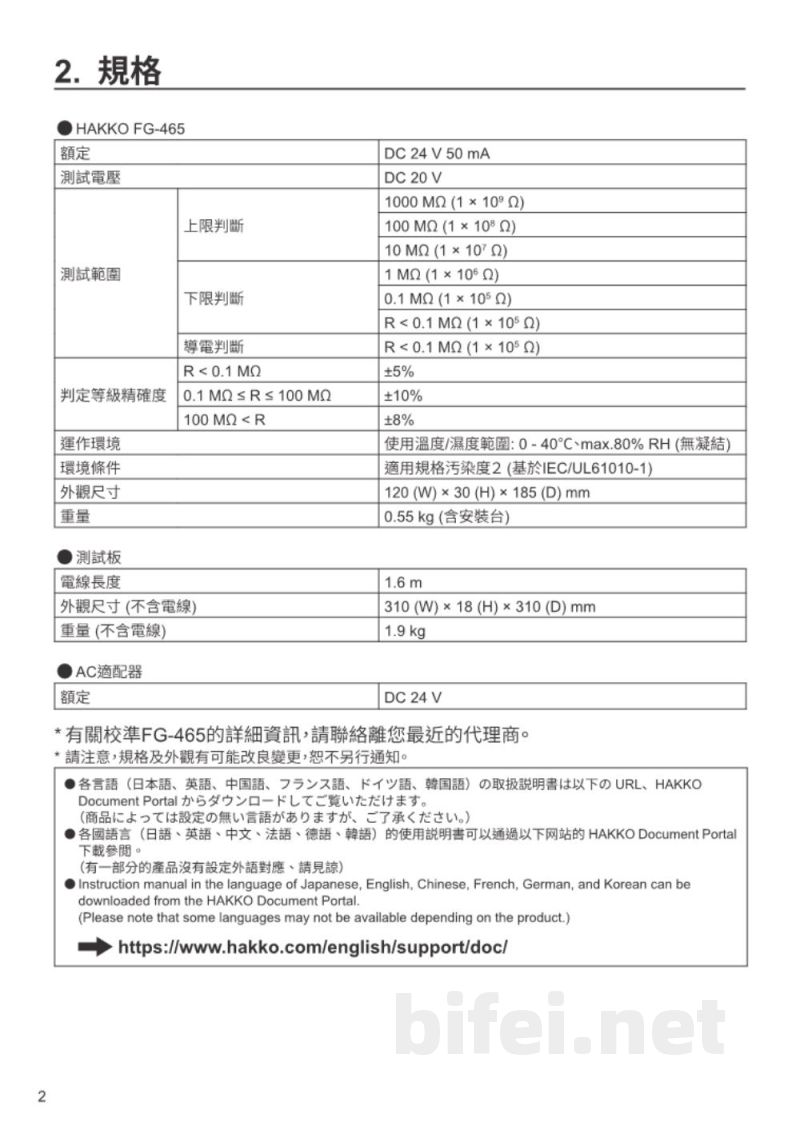

2. 规格
HAKKO FG-465
额定参数：DC24V
测量电压：DC20V
测量范围：
- R < 0.1MΩ
- 0.1MΩ ≤ R ≤ 100MΩ
- R > 100MΩ

判定等级与精度：
- 1000MΩ（1×10^9Ω）
- 100MΩ（1×10^8Ω）
- 10MΩ（1×10^7Ω）
- 1MΩ（1×10^6Ω）
- 0.1MΩ（1×10^5Ω）
判定精度：±5%、±10%、±8%

测试板规格：
电线长度：1.6m
外形尺寸（不含电线）：310(W)×18(H)×310(D)mm
重量（不含电线）：1.9kg

主机规格：
外形尺寸：120(W)×30(H)×185(D)mm
重量：0.55kg（含安装台）

AC适配器规格：DC24V 50mA

使用环境：温度0–40℃，湿度最大80%RH（无凝结），污染等级2（基于IEC/UL61010-1）

注意：规格及外观可能因改良而变更，恕不另行通知。不同语言版本说明书可通过HAKKO Document Portal下载。
https://hakko.com/english/support/doc/

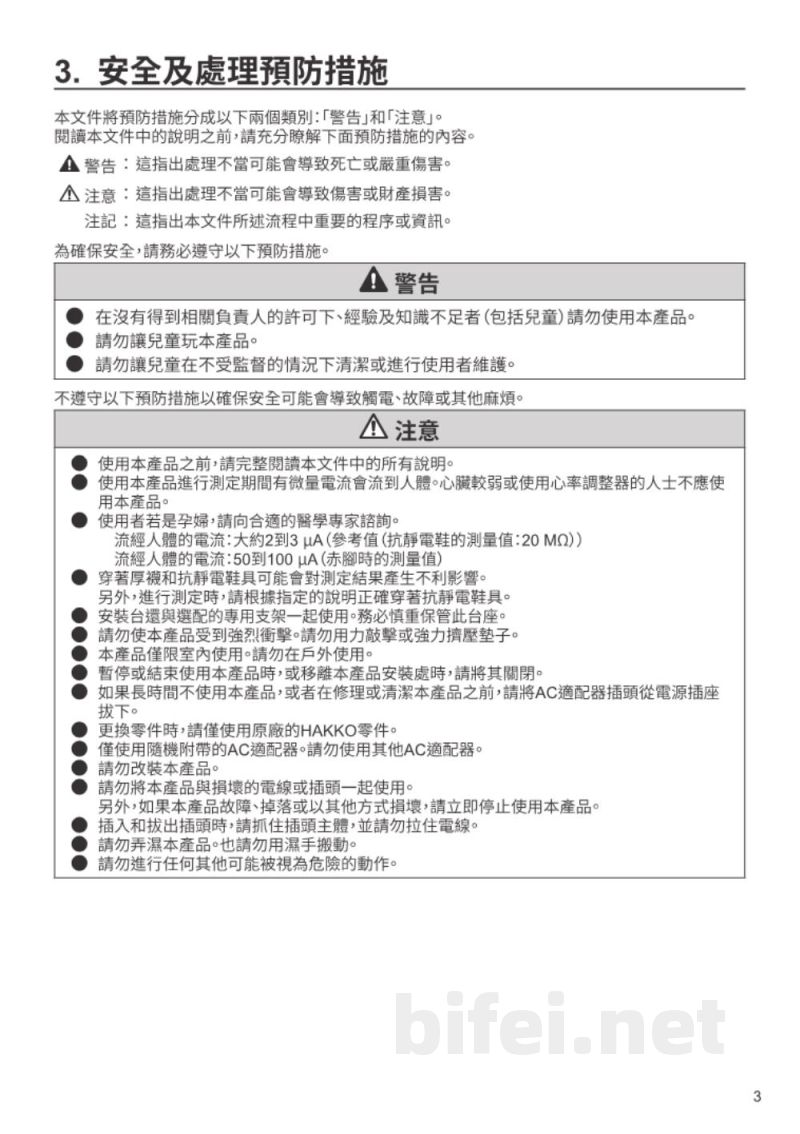

3. 安全及预防措施
本文件中的安全信息分为“警告”和“注意”。

警告：表示如果处理不当，可能导致死亡或严重伤害。
注意：表示如果处理不当，可能导致人员受伤或财产损失。

安全说明：
- 在未获得相关负责人许可情况下，经验不足者（包括儿童）不得使用本产品
- 禁止儿童单独使用或清洁本产品
- 测试过程中存在微量电流，心脏较弱或佩戴心率调节器者不得使用
- 孕妇使用前应咨询医疗专业人员
- 电流参考：约2–3μA（抗静电鞋测量20MΩ时），50–100μA（空载测量）
- 不得在户外使用，仅限室内环境
- 使用或维护前请断开AC适配器
- 必须使用原厂HAKKO配件及AC适配器
- 不得改装设备
- 若设备损坏或异常，请立即停止使用
- 插拔电源时应握住插头本体，不得拉扯电线
- 避免强烈冲击或摔落设备

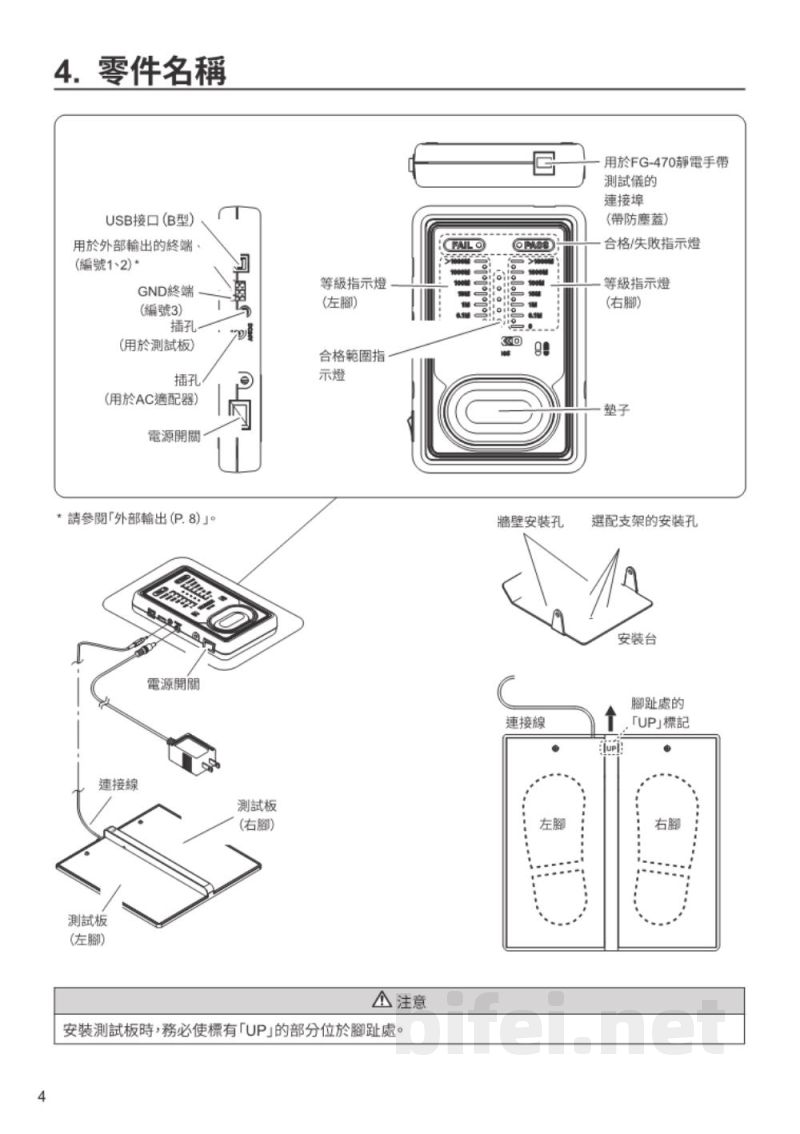

4. 零件名称
- USB接口（B型）
- 外部输出端子（编号1–2）
- GND端子（编号3）
- 测试板插孔
