接地电阻测试仪（简体中文）

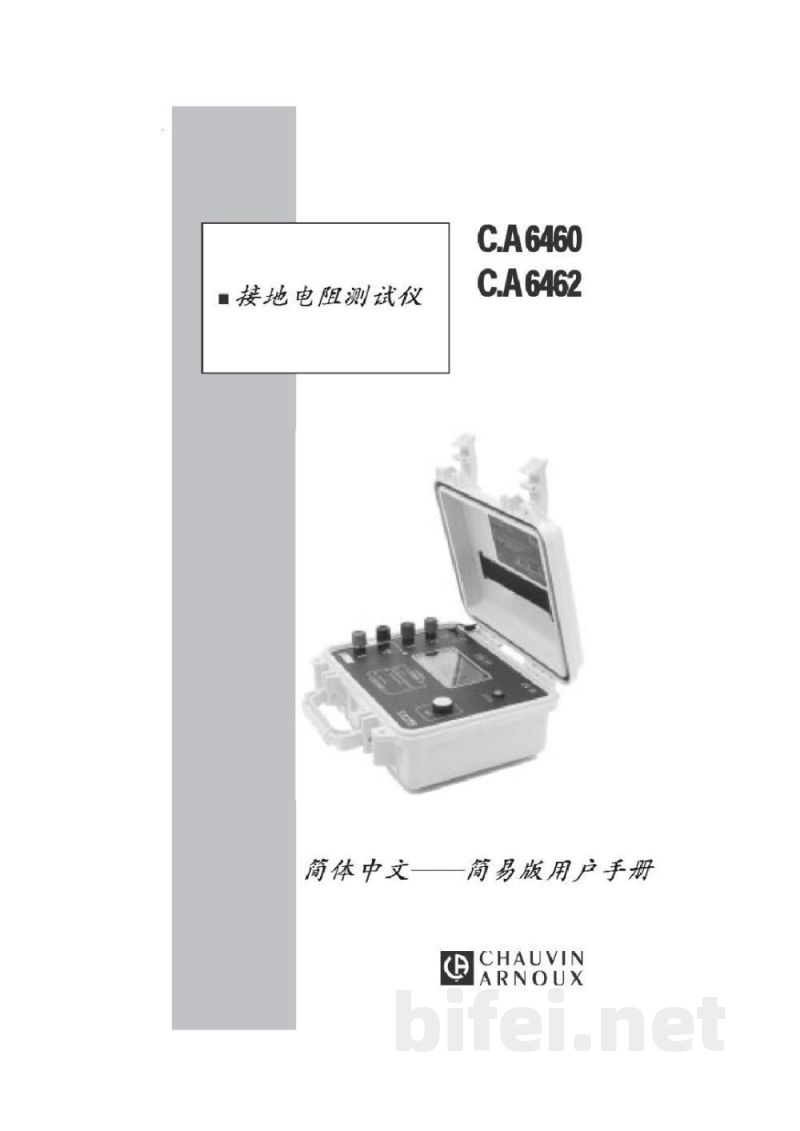

C.A6460 / C.A6462 简易版用户手册

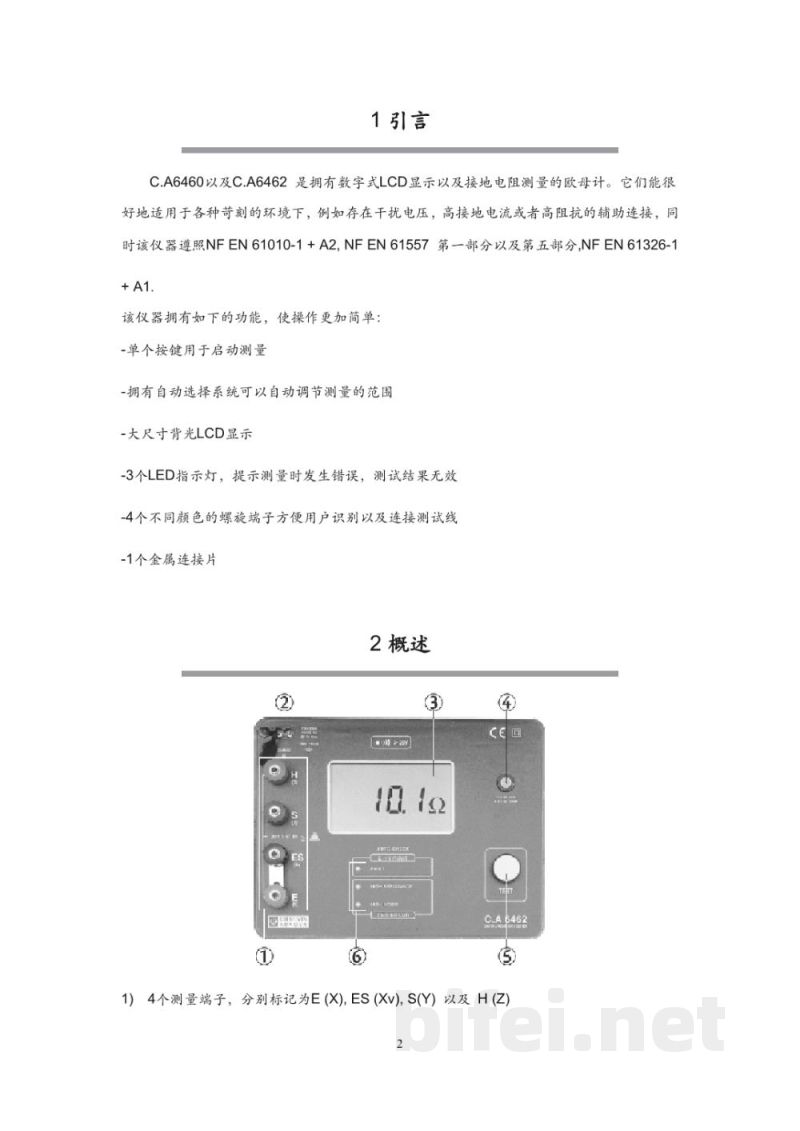

1 引言
C.A6460以及C.A6462是一种具有数字式LCD显示的接地电阻测量欧姆表。该仪器适用于各种复杂环境，例如存在干扰电压、高接地电流或高阻抗辅助连接等情况。仪器符合NF EN 61010-1+A2、NF EN 61557（第1部分与第5部分）以及NF EN 61326-1+A1标准。

主要功能：
- 单键操作即可启动测量
- 自动量程调节系统
- 大尺寸背光LCD显示屏
- 3个LED指示灯，用于提示测量错误或结果无效
- 4个不同颜色螺旋端子，便于识别与连接测试线
- 金属连接片设计

2 概述
1）4个测量端子：E(X)、ES(Xv)、S(Y)、H(Z)

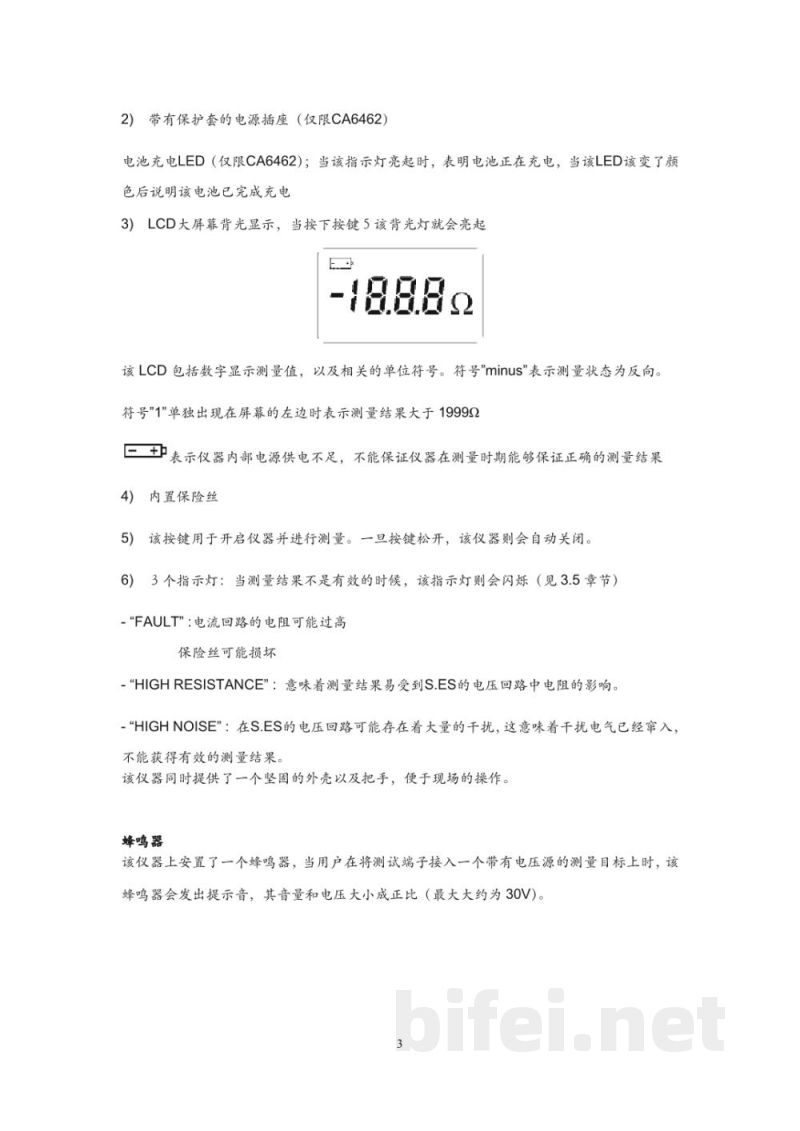

2）电源插座（C.A6462专用，带保护套）及电池充电指示灯：充电时亮起，充满后变色提示完成
3）LCD大屏幕背光显示：按键5可点亮背光
显示内容包括测量值及单位符号，“-”表示反向测量状态，“1”单独显示表示超量程（>1999），电池电量不足时会显示提示符，无法保证测量准确性
4）内置保险丝
5）测量按键：按下开始测量，松开自动关闭仪器
6）3个状态指示灯：
- FAULT：电流回路电阻过高或保险丝损坏
- HIGH RESISTANCE：S/ES电压回路电阻影响较大
- HIGH NOISE：S/ES回路存在强干扰，无法获得有效结果

仪器配有坚固外壳及把手，适合现场使用。
蜂鸣器：当测试端子接触带电压目标时会发出提示音，音量随电压升高（最大约30V）。

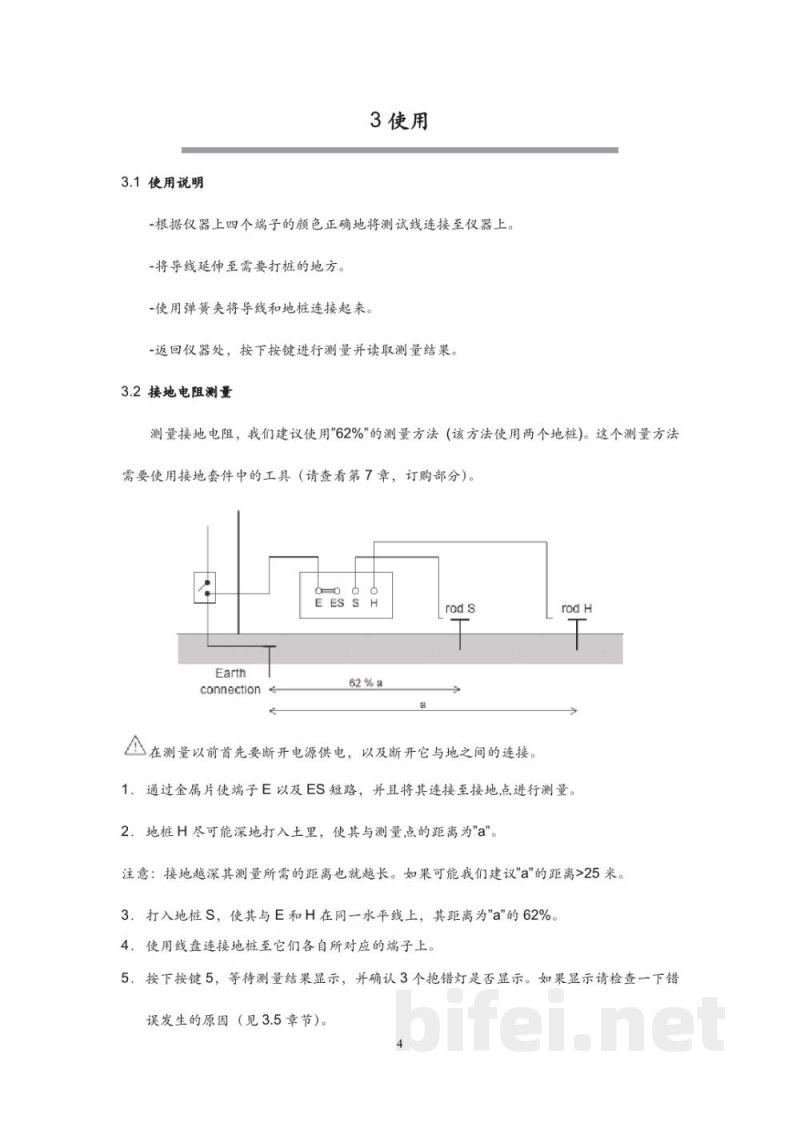

3 使用说明

3.1 基本操作
- 按颜色正确连接四个测试端子
- 将导线延伸至测试区域
- 使用弹簧夹连接地桩
- 返回仪器按下测量键并读取结果

3.2 接地电阻测量（62%法）
推荐使用62%法（两地桩法），需使用接地测试套件。

测量前需断开电源并确保与地断开连接。

步骤：
1. 用金属片短接E与ES端子，并连接至接地点
2. 将H地桩尽可能深埋入土壤，距离为a（建议a>25m）
3. 将S地桩置于E与H之间，距离为0.62a
4. 连接测试线至对应端子
5. 按下测量键，读取结果并检查3个指示灯状态

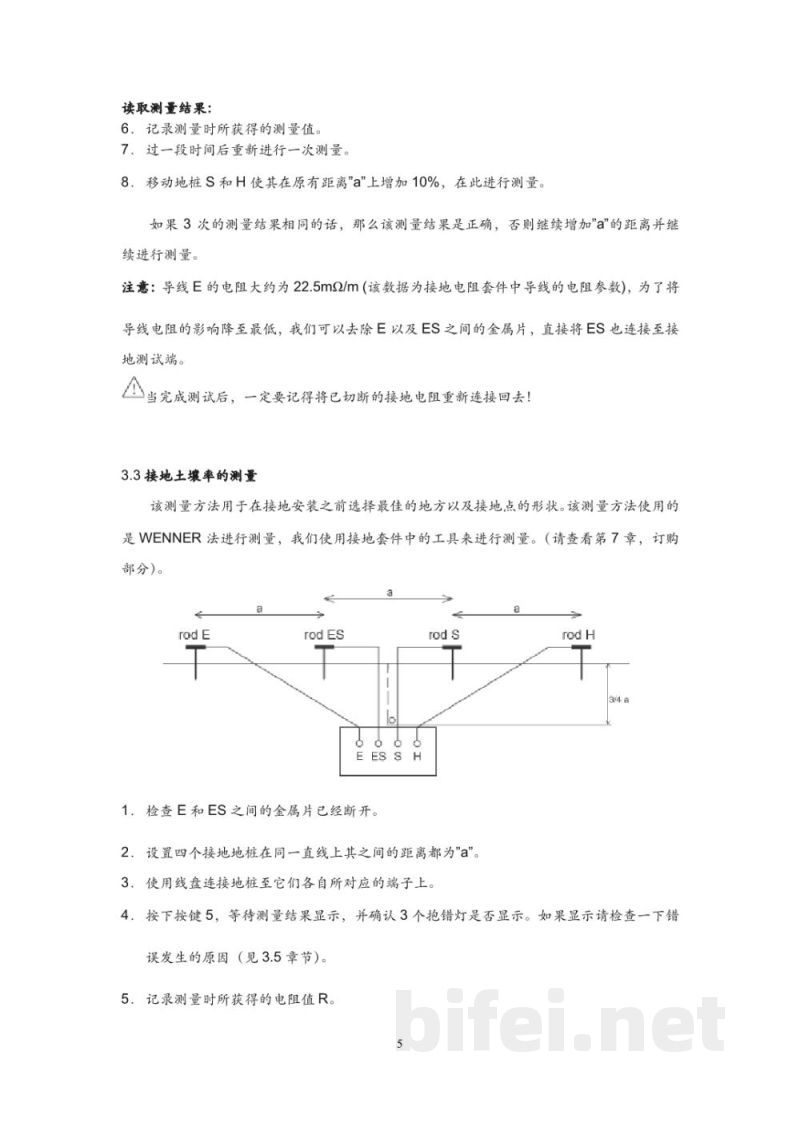

读取结果：
6. 记录测量值
7. 间隔一段时间重复测量
8. 移动S与H地桩，使距离增加10%再次测量
若三次结果一致，则认为测量有效，否则继续调整距离

注意：导线E电阻约为22.5 mΩ/m。为降低影响，可移除E与ES之间金属片，并将ES单独连接至接地端。
测试结束后必须恢复原接地连接。

3.3 土壤电阻率测量（Wenner法）
用于接地施工前选址及设计评估。

步骤：
1. 确认E与ES之间金属片已断开
2. 将四个接地棒沿直线等距排列，间距为a
3. 连接各测试线至对应端子
4. 按下测量键并读取结果，检查指示灯状态
5. 记录电阻值R
