用户手册-德力西 JBK系列 机床控制变压器

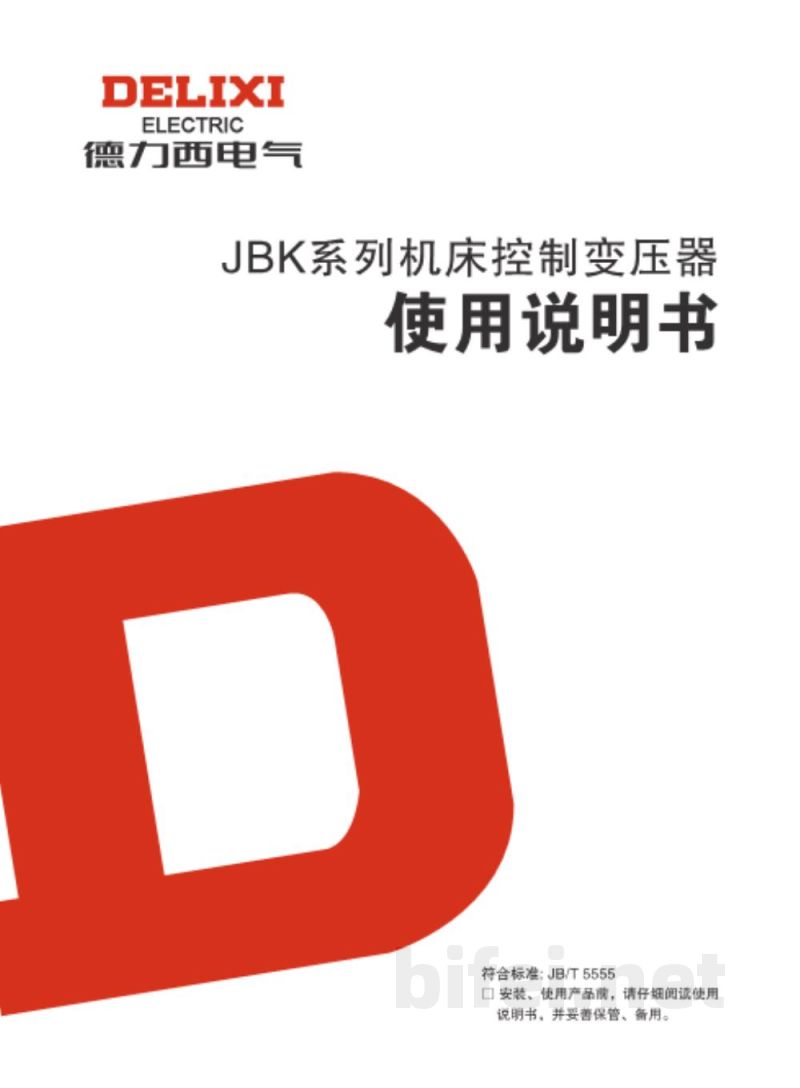

DELIXI ELECTRIC 德力西电气 JBK系列机床控制变压器 使用说明书
符合标准：JB/T5555

安装、使用产品前，请仔细阅读使用说明书，并妥善保管备用。

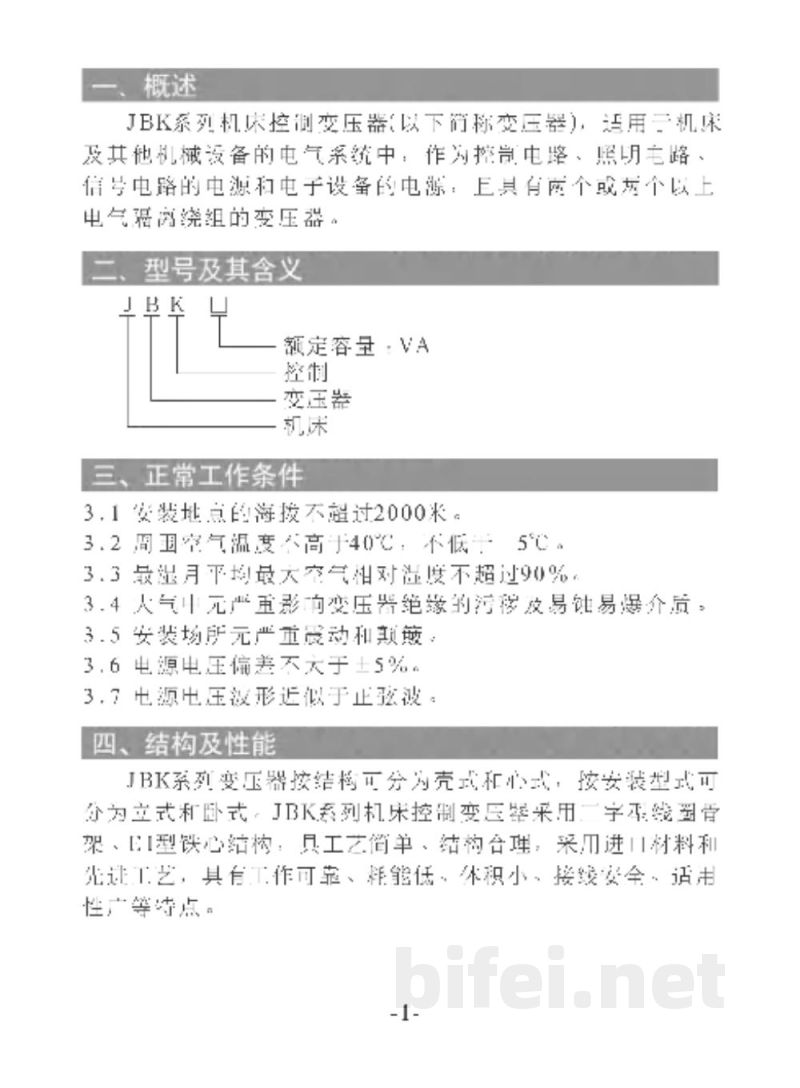

一、概述
JBK系列机床控制变压器（以下简称变压器）适用于机床及其他机械设备的电气系统中，用作控制电路、照明电路、信号电路的电源设备。该产品为具有一个或多个电气绕组的变压器。

二、型号及含义
JBK：机床控制变压器
额定容量：VA

三、正常工作条件
3.1 安装地点海拔不超过2000米。
3.2 周围空气温度不高于40℃，不低于-5℃。
3.3 月平均最大相对湿度不超过规定范围（原文缺失）。
3.4 安装环境无严重影响绝缘的污染、爆炸性或腐蚀性介质。
3.5 安装场所无严重震动和冲击。
3.6 电源电压偏差不超过±5%。
3.7 电源电压波形接近正弦波。

四、结构及性能
JBK系列变压器结构为壳式铁心结构，按安装形式分为立式和卧式。产品采用优质材料及先进工艺制造，具有运行可靠、体积小、接线合理、绝缘安全、适用范围广等特点。

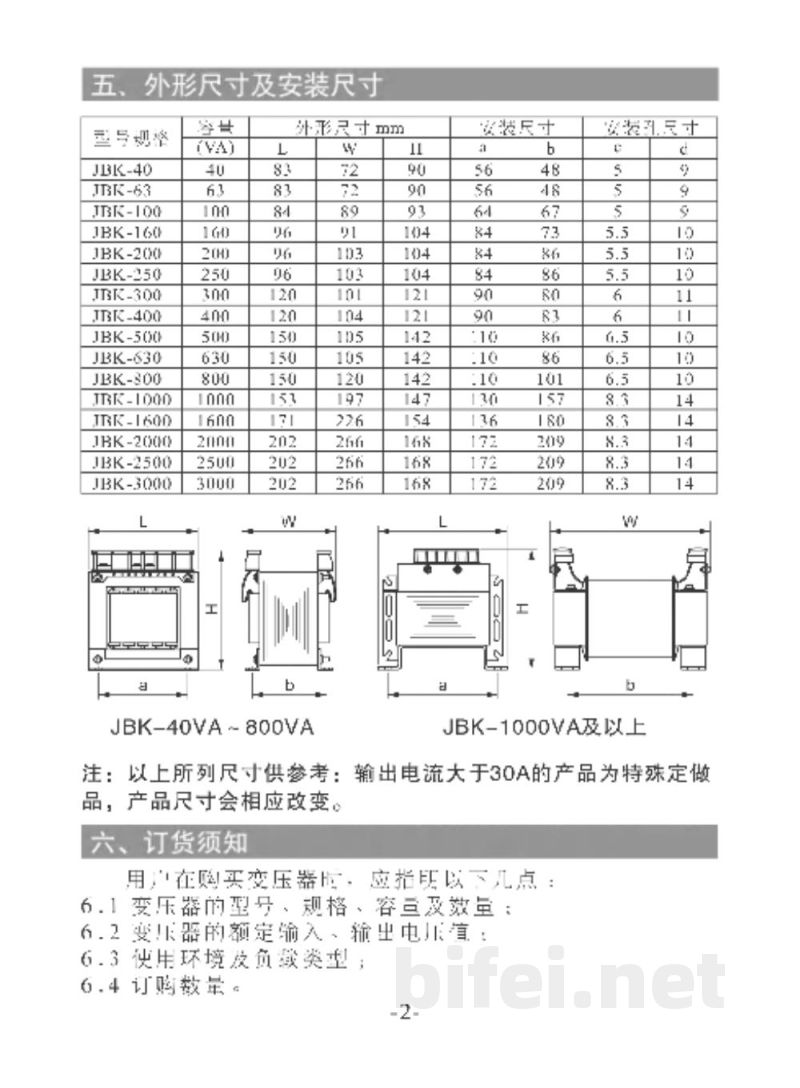

五、外形尺寸及安装尺寸
（型号与容量）
JBK-40VA、63VA、100VA、160VA、200VA、250VA、300VA、400VA、500VA、630VA、800VA、1000VA、1600VA、2500VA、3000VA等规格。

主要尺寸参数（单位mm，部分整理）：
不同型号对应外形尺寸L/W/H及安装尺寸a、b有所不同，JBK-40VA~800VA与1000VA以上产品尺寸不同，具体以表格为准。输出电流大于30A的产品为特殊定制产品，尺寸会相应变化。

六、订货须知
订购变压器时应注明以下内容：
6.1 变压器型号、规格、容量及数量；
6.2 额定输入、输出电压值；
6.3 使用环境及负载类型；
6.4 订购数量。

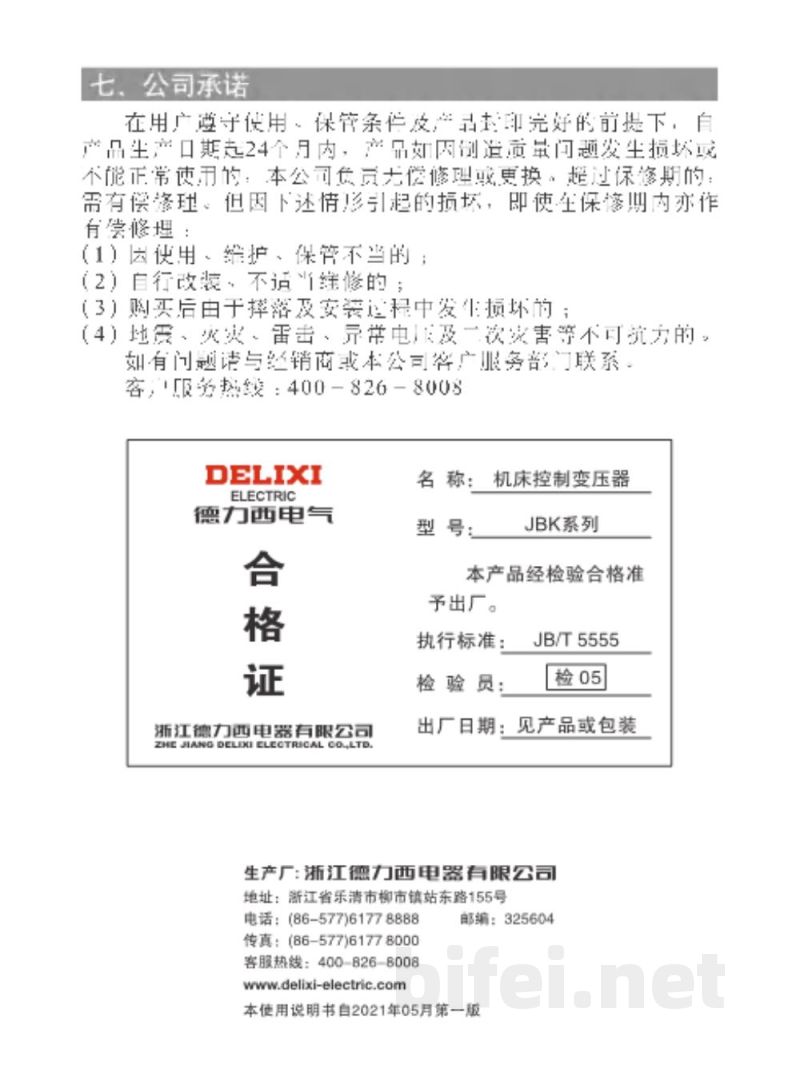

七、公司承诺
在用户遵守使用及保管条件且产品完好的情况下，自生产日期起24个月内，如因制造质量问题导致无法正常使用，本公司负责修理或更换。
但以下情况不在保修范围内：
（1）使用、维护或保管不当；
（2）自行改装或不当维修；
（3）运输或安装过程中造成损坏；
（4）地震、火灾、雷击等不可抗力因素。

客服热线：400-826-8005 / 400-826-8008

生产信息：
浙江德力西电器有限公司
地址：浙江省乐清市柳市镇站东路155号
电话：（86-577）61778888
传真：（86-577）61778000
邮编：325604
官网：delixi-electric.com

本使用说明书版本：2021年05月第一版
