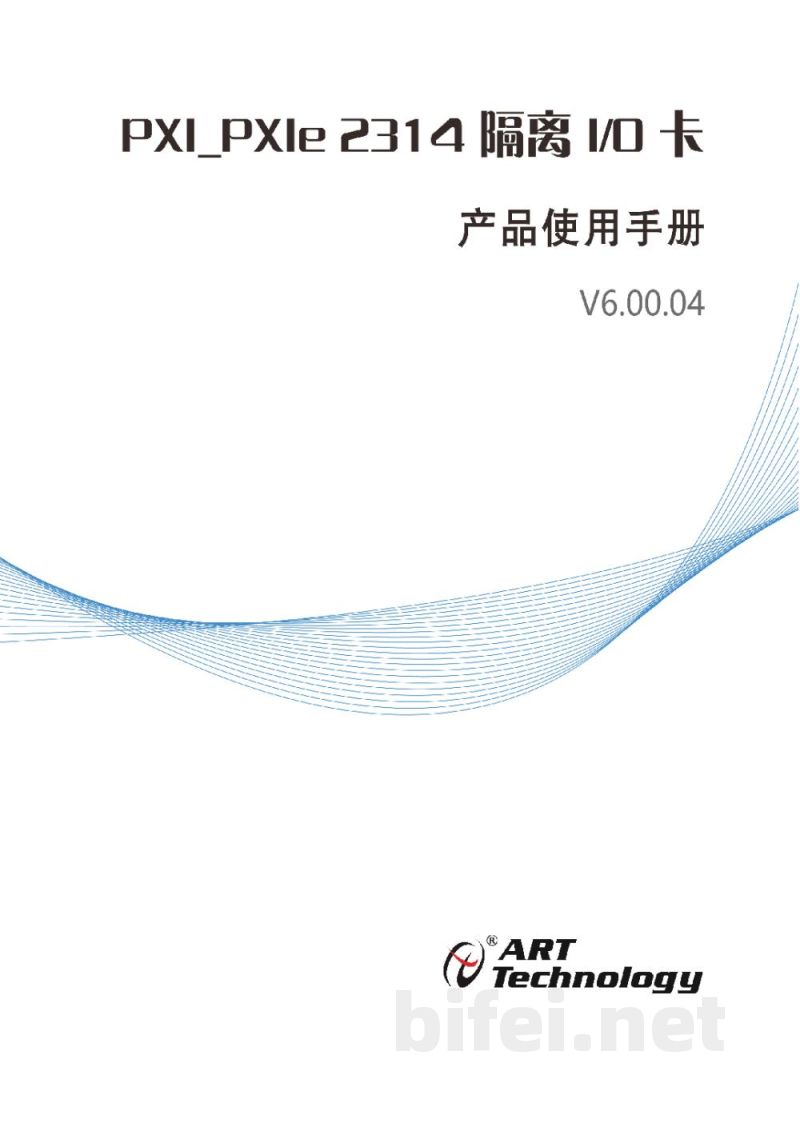

PXI/PXIe2314 隔离DI/DO卡产品使用手册 V6.00.04

阿尔泰科技（ART Technology）

关于本手册

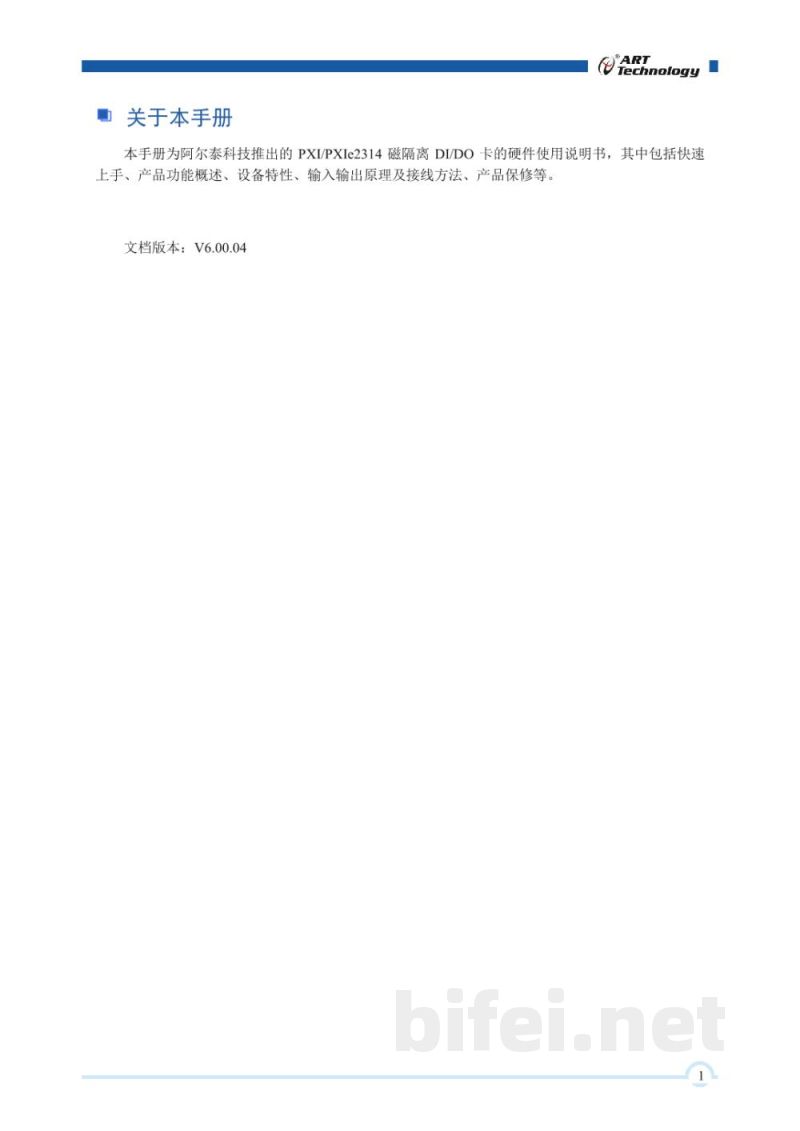

本手册为阿尔泰科技推出的PXI/PXIe2314磁隔离DI/DO卡硬件使用说明书，内容包括快速上手、产品功能概述、设备特性、输入输出原理及接线方法、产品保修等。文档版本：V6.00.04

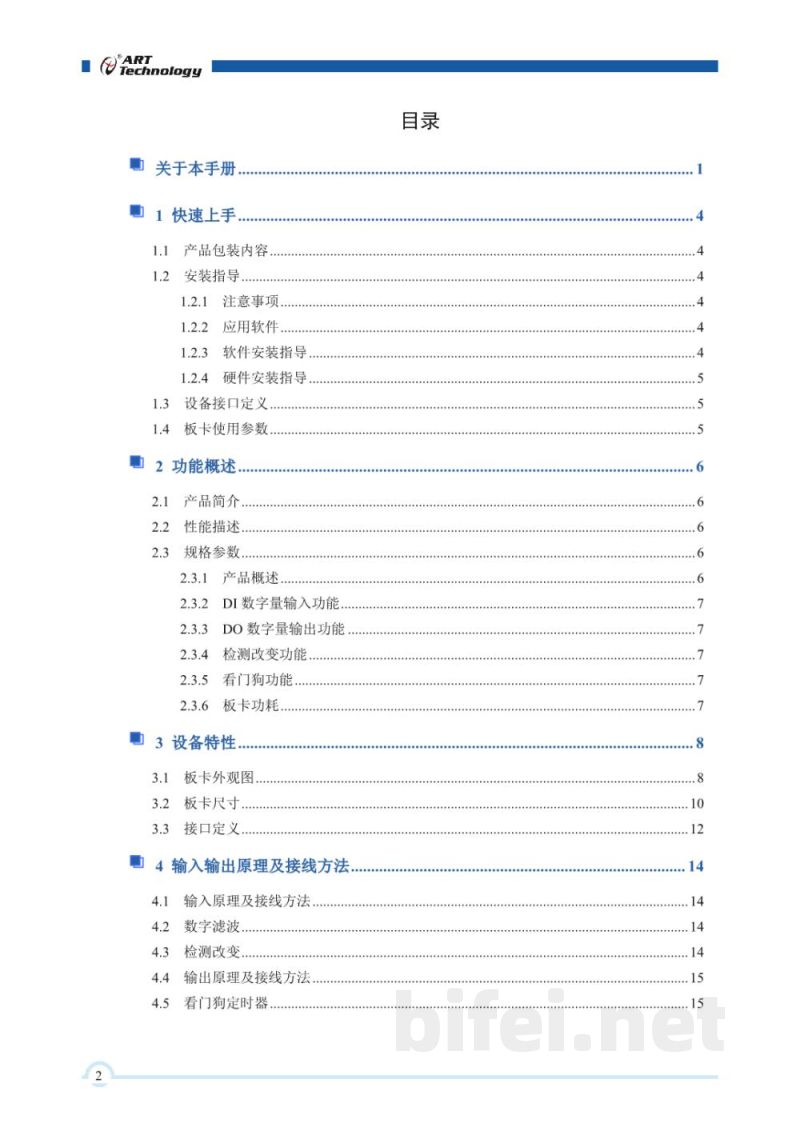

一、目录结构
1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用参数

2 功能概述
2.1 产品简介
2.2 性能描述
2.3 规格参数
2.3.1 产品概述
2.3.2 DI数字量输入功能
2.3.3 DO数字量输出功能
2.3.4 检测改变功能
2.3.5 看门狗功能
2.3.6 板卡功耗

3 设备特性
3.1 板卡外观图
3.2 板卡尺寸
3.3 接口定义

4 输入输出原理及接线方法
4.1 输入原理及接线方法
4.2 数字滤波
4.3 检测改变
4.4 输出原理及接线方法
4.5 看门狗定时器
4.6 输入输出切换说明

5 产品保修
5.1 保修
5.2 技术支持与服务

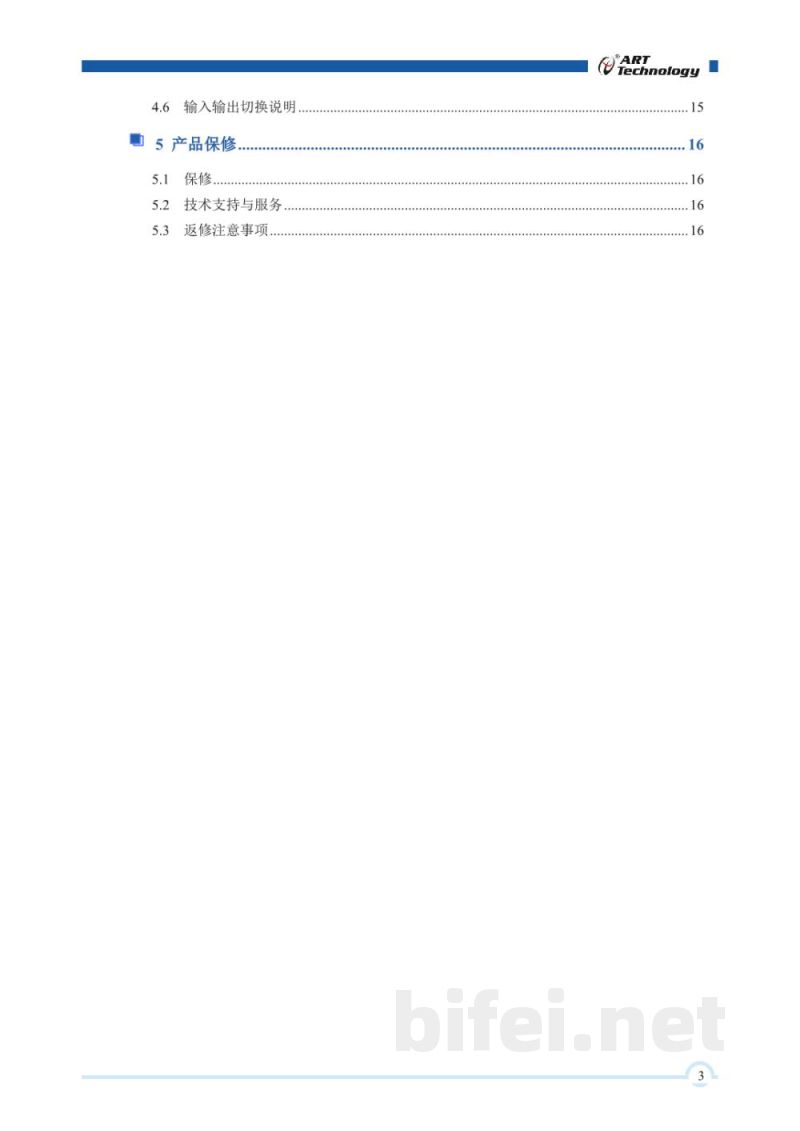

5.3 返修注意事项

二、产品简介与使用说明
PXI/PXIe2314是一款磁隔离DI/DO数据采集卡，用于工业数字量输入与输出控制，支持高可靠性隔离信号采集。

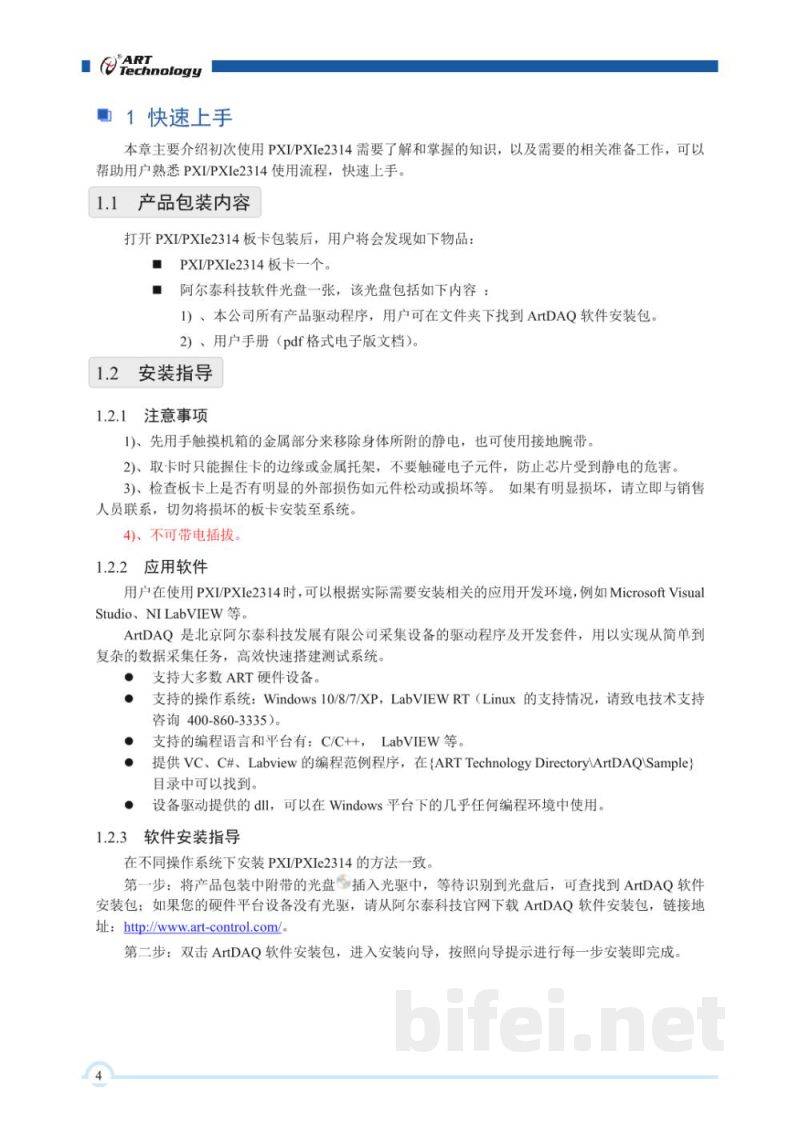

三、快速上手
1. 产品包装内容
打开PXI/PXIe2314板卡包装后，用户可获得：
- PXI/PXIe2314板卡一块
- 阿尔泰科技软件光盘一张（包含驱动程序与用户手册PDF）

2. 安装指导
2.1 注意事项
- 触摸机箱金属部分以释放静电，或使用接地腕带
- 仅握持板卡边缘或金属托架，避免触碰电子元件
- 检查板卡是否存在外观损坏，损坏请勿安装并联系厂家
- 不可带电插拔

2.2 应用软件
用户可根据需要安装开发环境，如Microsoft Visual Studio、NI LabVIEW等。ArtDAQ为阿尔泰科技数据采集设备驱动及开发套件，用于快速构建测试系统。

支持大多数ART硬件设备，支持操作系统：Windows 10/8/7/XP及LabVIEW RT（Linux支持需咨询技术支持）。

支持编程语言：C/C++、LabVIEW等，并提供VC、C#、LabVIEW示例程序（位于ArtDAQ ISample目录）。驱动DLL可在Windows多种开发环境中使用。

2.3 软件安装指导
安装步骤：
第一步：插入光盘或从官网http://art-control.com/下载ArtDAQ安装包
第二步：双击安装包并按向导完成安装

（说明：原文后续内容未完全提供）
