安装手册
990-93333-037（2022/12）
GalaxyPX / EasyUPS 3-Phase Modular 反向馈电套件（SP3OPT007）

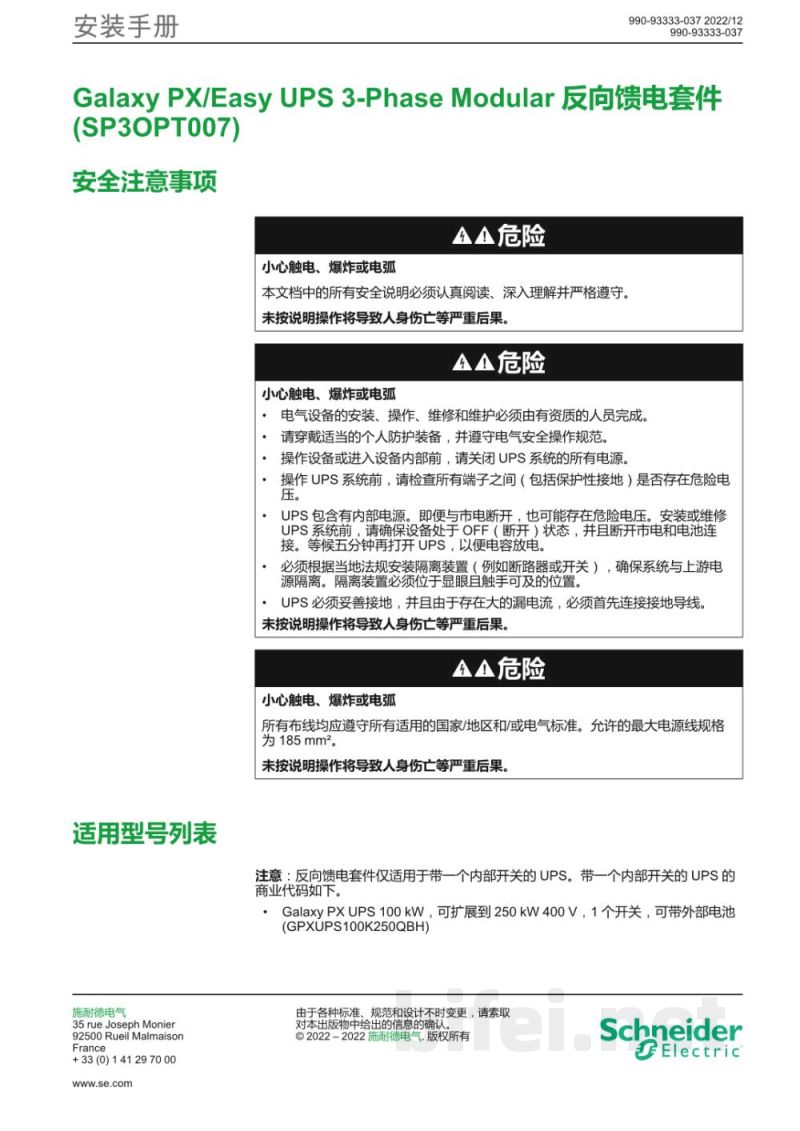

安全注意事项
⚠危险：小心触电、爆炸或电弧
所有安全说明必须认真阅读并严格遵守。未按说明操作将导致人身伤亡等严重后果。

电气安全要求：
电气设备的安装、操作、维修和维护必须由有资质的人员完成，并穿戴适当个人防护装备。操作设备或进入设备内部前，必须关闭UPS所有电源。操作前应检查所有端子（包括保护接地）是否存在危险电压。
UPS内部可能仍带电，即使断开市电也可能存在危险电压。安装或维修前必须确保UPS处于OFF状态，并断开市电与电池连接，等待至少5分钟以确保电容放电。
必须安装符合当地法规的隔离装置（如断路器或开关），并确保其位置显眼且易于操作。UPS必须可靠接地，由于存在较大漏电流，应优先连接接地导线。
所有布线必须符合国家或地区电气标准，允许最大电源线规格为185mm²。

适用型号列表：
反向馈电套件仅适用于带一个内部开关的UPS，包括：
- GalaxyPX UPS 100kW（可扩展至250kW，400V，带外部电池，GPXUPS100K250QBH）
- GalaxyPX UPS 100kW（带Start-up 5x8开机服务，GPXUPS100K250QBHS）
- EasyUPS 3-Phase Modular 50kW（可扩展至250kW，400V，EMUPS50K250QBH）
- EasyUPS 3-Phase Modular 50kW（带Start-up 5x8开机服务，EMUPS50K250QBHS）

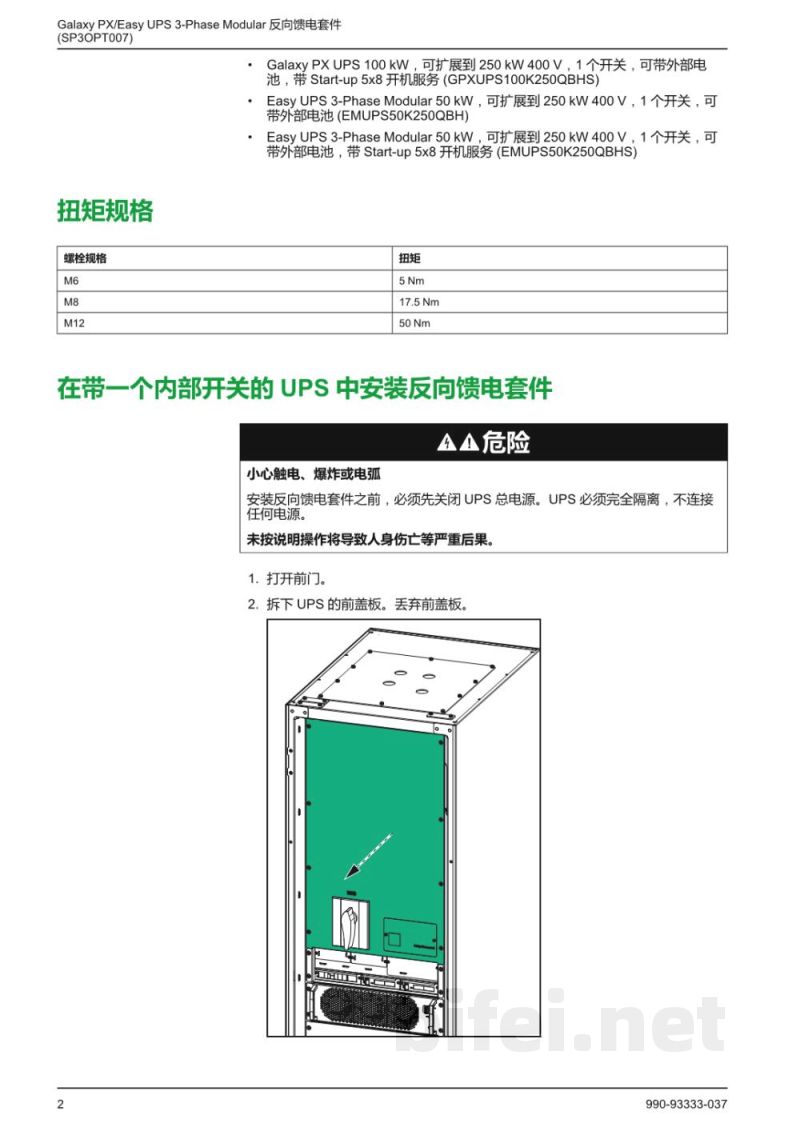

扭矩规格：
- M6：5 Nm
- M8：17.5 Nm
- M12：50 Nm

安装步骤（反向馈电套件）：
在带一个内部开关的UPS中安装反向馈电套件前，必须先关闭UPS总电源并确保完全隔离，不连接任何电源。

1. 打开UPS前门。
2. 拆下UPS前盖板并丢弃。

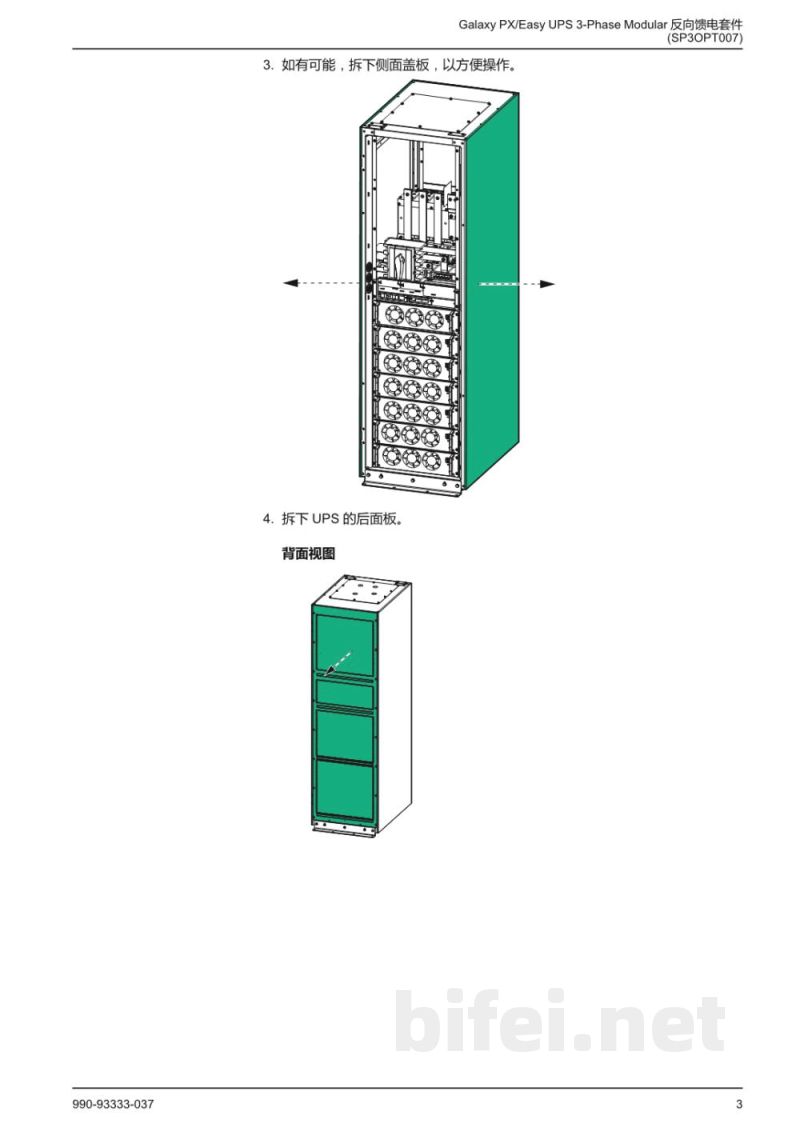

3. 如有可能，拆下侧面盖板以便操作。
4. 拆下UPS后面板。

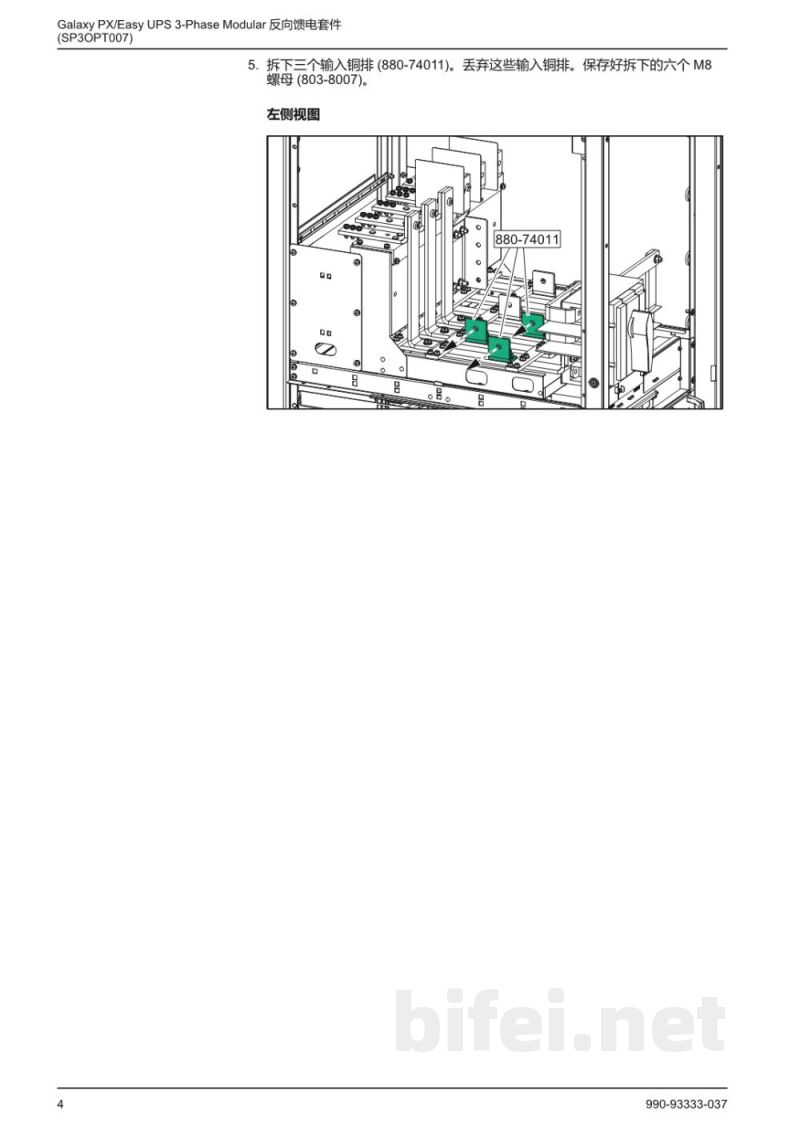

5. 拆下三个输入铜排（880-74011），并丢弃；保留六个M8螺母（803-8007）。

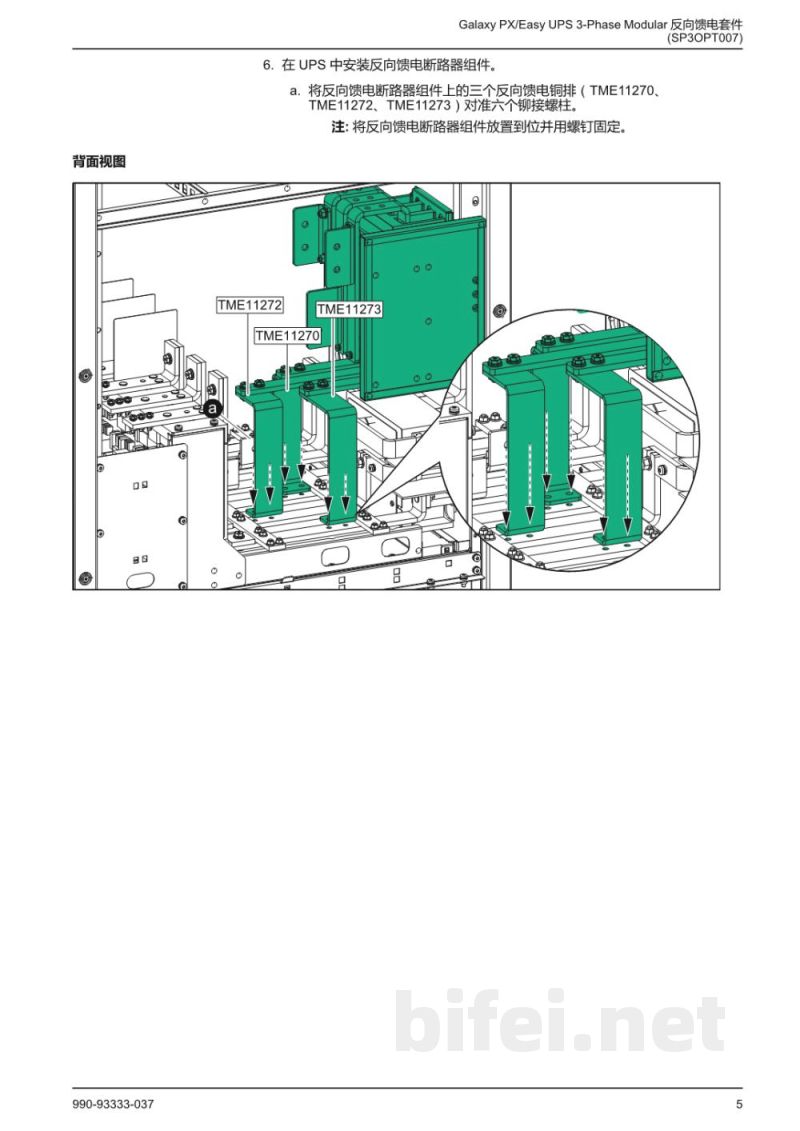

6. 安装反向馈电断路器组件：将三个反向馈电铜排（TME11270、TME11272、TME11273）对准六个铆接螺柱，放置到位并用螺钉固定。

⚠再次强调：安装前必须确保UPS完全断电并隔离，否则可能导致严重人身伤害或设备损坏。
