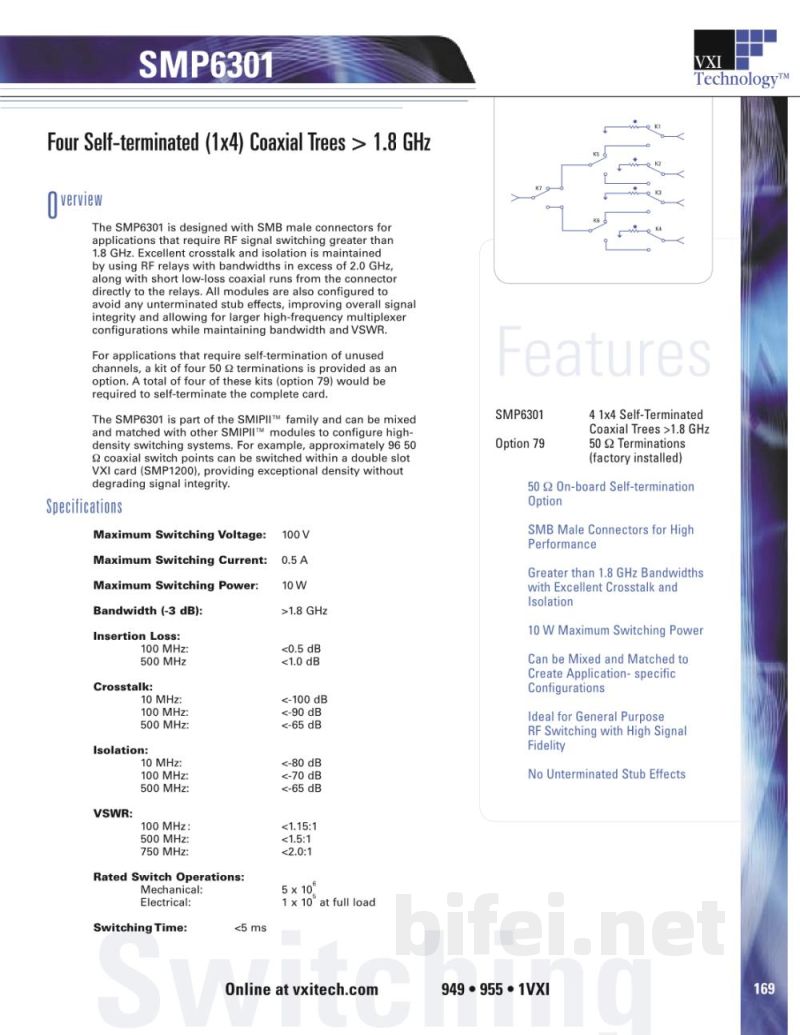

阿美特克 模块化仪器 SMP6301 - 英文说明书

SMP6301
Four Self-terminated (1x4) Coaxial Trees >1.8GHz Overview

一、产品概述
SMP6301是一款采用SMB公头连接器设计的射频开关模块，适用于需要1.8GHz以上射频信号切换的应用场景。该模块通过使用带宽超过2.0GHz的射频继电器，并结合从连接器到继电器之间的短低损耗同轴路径，实现优异的信号完整性表现。

所有模块均设计为避免未端接支路效应，从而提升整体信号质量，并支持更大规模的高频多路复用配置，同时保持良好的带宽与VSWR性能。

对于需要未使用通道自终端的应用，可选配4个50Ω终端电阻套件（Option 79）。整块电路板完全自终端配置需使用4套该选件。

SMP6301属于SMIP II模块家族，可与其他SMIP II模块混合使用，用于构建高密度开关系统。例如，在双槽VXI卡（SMP1200）中可实现约9650个同轴开关点，在不降低信号完整性的前提下提供极高密度。

二、技术规格
最大开关电压：100V
最大开关电流：0.5A
最大开关功率：10W
带宽（-3dB）：>1.8GHz

插入损耗：
100MHz：<0.5dB
500MHz：<1.0dB

串扰（Crosstalk）：
10MHz：<-100dB
100MHz：<-90dB
500MHz：-65dB

隔离度（Isolation）：
10MHz：<-80dB
100MHz：<-70dB
500MHz：<-65dB

VSWR：
100MHz：<1.15:1
500MHz：<1.5:1
750MHz：<2.0:1

额定开关次数：
机械寿命：5×10（未完整标注原文）
电气寿命：1×10⁶（满载条件）
切换时间：<5ms

三、产品特性
1. 支持1.8GHz以上宽带射频切换
2. 优秀的串扰与隔离性能
3. 最大10W射频功率处理能力
4. 支持模块混合配置构建应用系统
5. 无未端接支路设计，提升信号完整性
6. 适用于通用高性能射频开关应用

四、选件说明
Option 79：50Ω自终端电阻套件（4个一组），用于未使用通道的自终端处理。
