使用说明书-日本日置 CN015 多路扫描测试软件

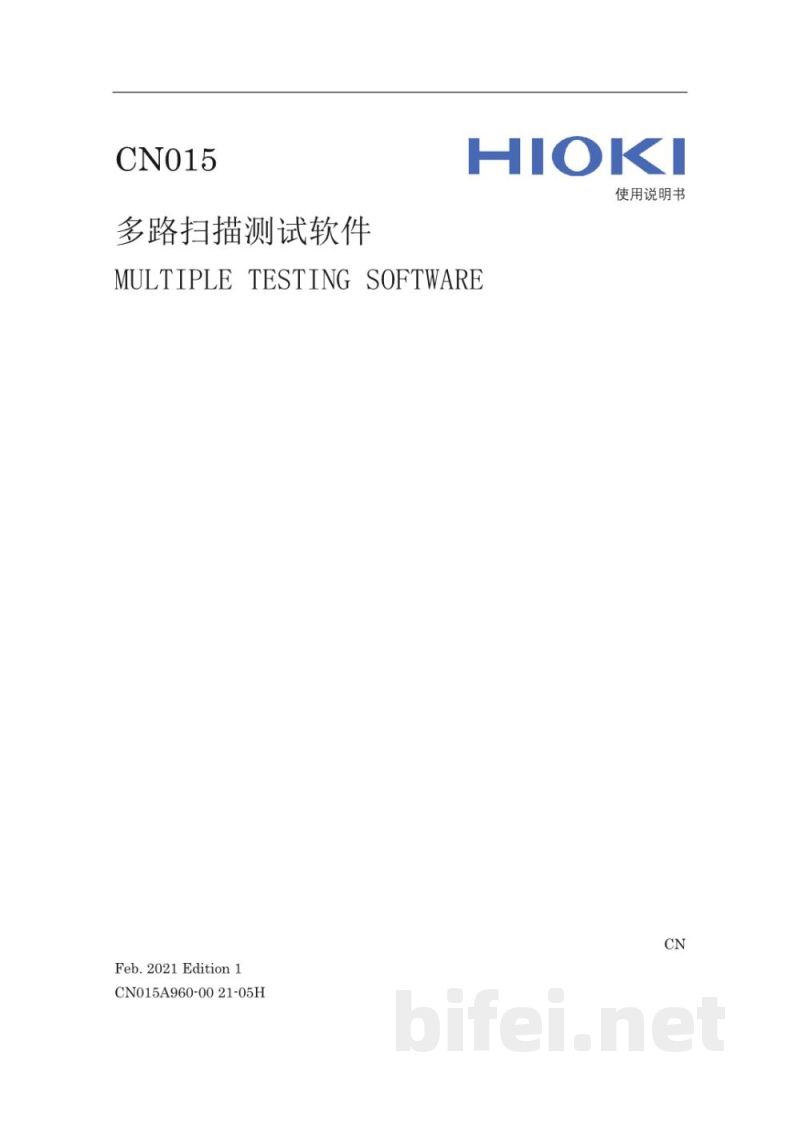

CN015 多路扫描测试软件
HIOKI 使用说明书 MULTIPLE TESTING SOFTWARE
CN015A960-0021-05H
Feb. 2021 Edition 1

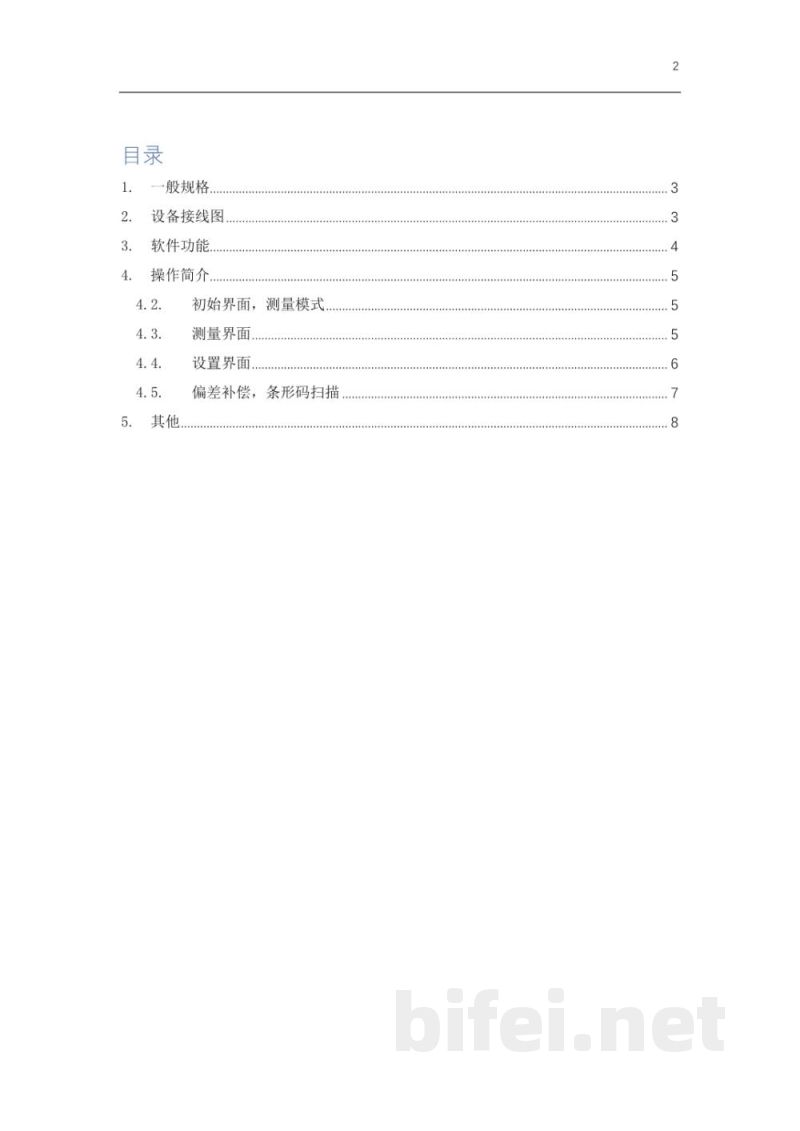

目录
1. 一般规格
2. 设备接线图
3. 软件功能
4. 操作简介
5. 其他

本软件使用说明书适用于远景-SW1001应用软件。说明书明确该软件的功能、界面及使用方法，使相关工作人员能够快速了解软件。

1. 一般规格
使用设备：HIOKI SW1001（SW1002）+ SW9001 / SW9002，HIOKI BT3562 / BT4560，HONEYWELL 1902-c
通信方式：RS232 / USB / LAN
操作系统：Windows 10
设备使用条件请参考各设备说明书。

2. 设备接线图
用于控制的PC连接测试系统，包括SW1001（SW1002）、SW9001 / SW9002及BT3562 / BT4560等设备，通过RS232、USB或LAN进行通信。

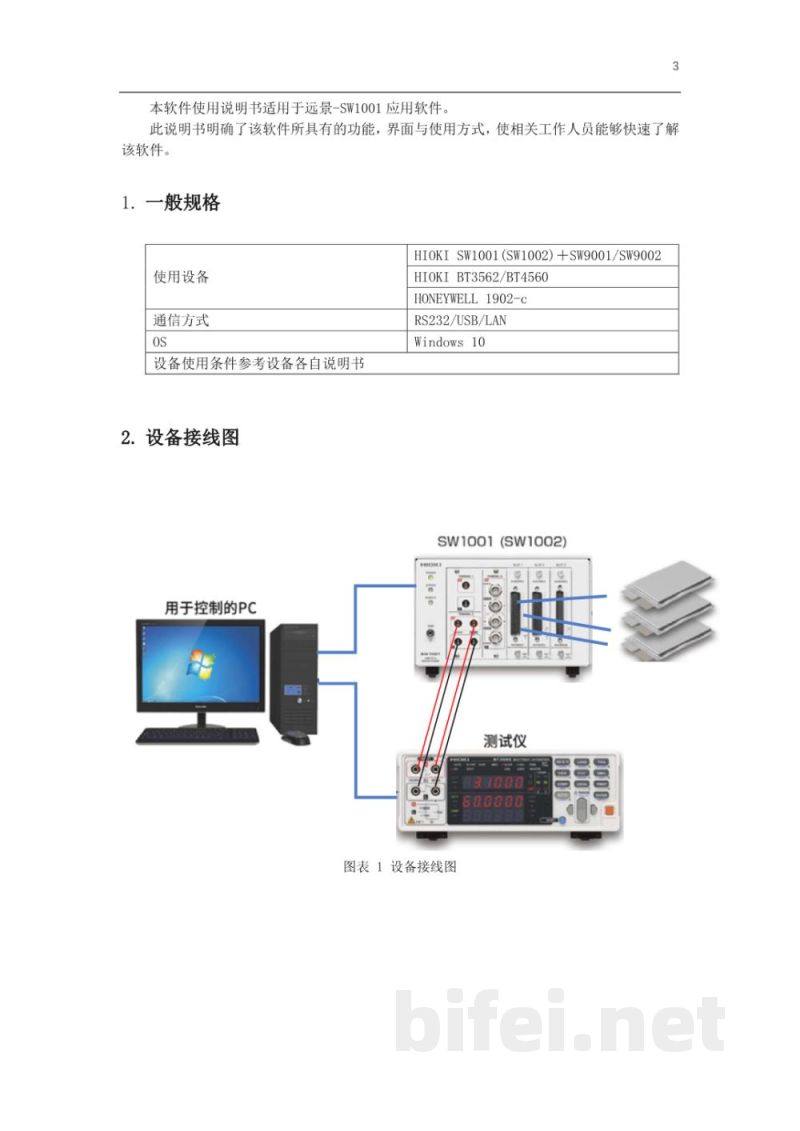

图表1：设备接线图（测试仪与PC及外设连接关系）

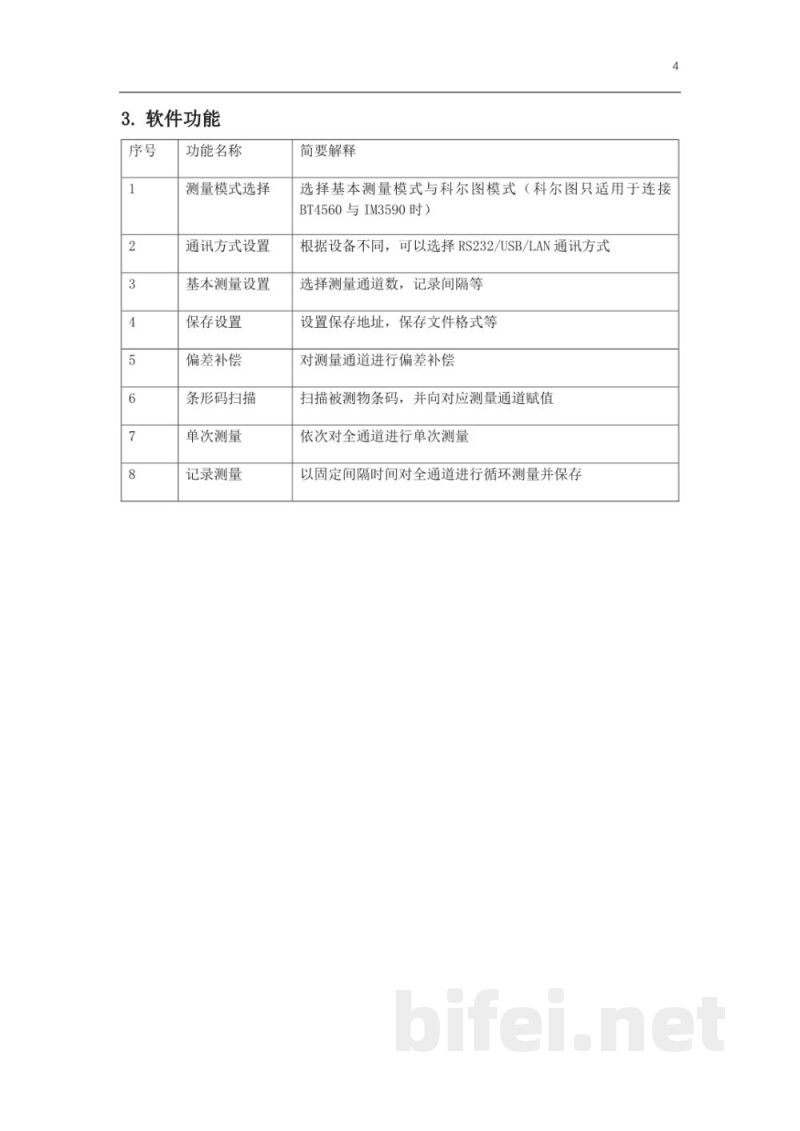

3. 软件功能
1）测量模式选择：基本测量模式与Cole-Cole图模式（仅适用于BT4560与IM3590连接时）。
2）通信方式设置：支持RS232 / USB / LAN通信方式。
3）基本测量设置：设置测量通道数、记录间隔等参数。
4）保存设置：配置保存路径与文件格式。
5）偏差补偿：对测量通道进行偏差补偿处理。
6）条形码扫描：扫描被测物条码并分配至对应测量通道。
7）单次测量：对所有通道进行一次性测量。
8）记录测量：按固定间隔对所有通道循环测量并保存数据。

4. 操作简介

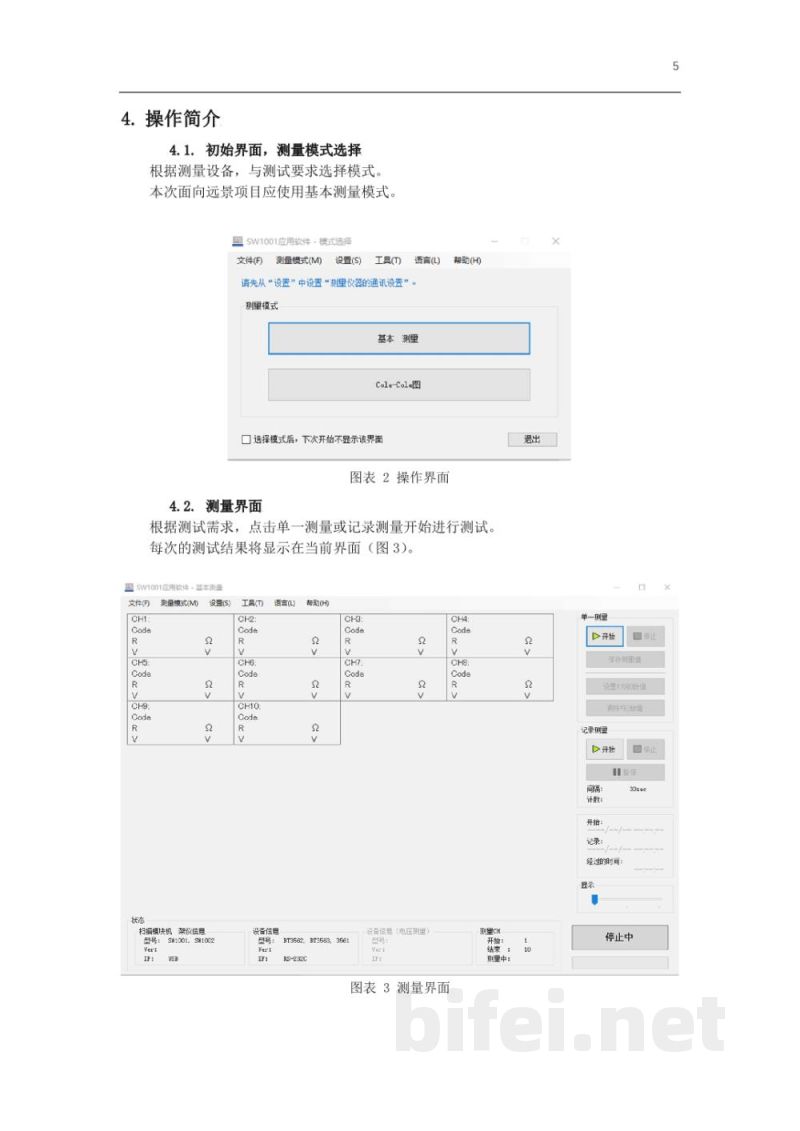

4.1 初始界面与测量模式选择
根据测量设备与测试要求选择模式，本项目使用基本测量模式。进入软件后需先在“设置”中配置测量仪器通信参数。选择模式后，下次启动将不再显示该界面。

4.2 测量界面
在测量界面中可选择单一测量或记录测量开始测试，测试结果实时显示在当前界面。界面包含各通道状态、条码信息、设备信息及测量结果显示区域。

测量操作包括：单一测量、记录测量、停止、计数显示及运行状态控制等功能，用于实现多通道数据采集与记录。

设备信息区域显示当前连接设备状态，如BT3562、BT4560等测试仪器连接情况及通信状态。

测量过程中系统可显示运行时间、通道状态及测量结果，并支持停止与重启控制。
