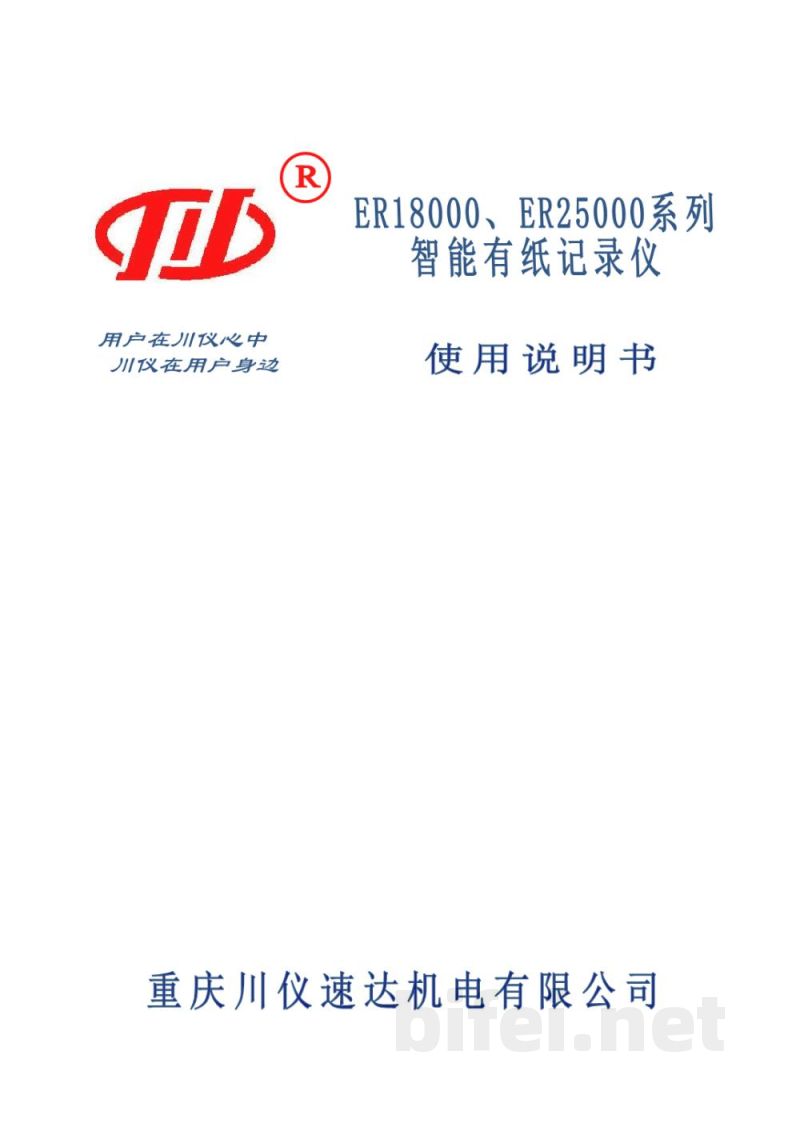

ER18000、ER25000系列智能有纸记录仪
使用说明书
重庆川仪速达机电有限公司

用户在川仪心中，川仪在用户身边

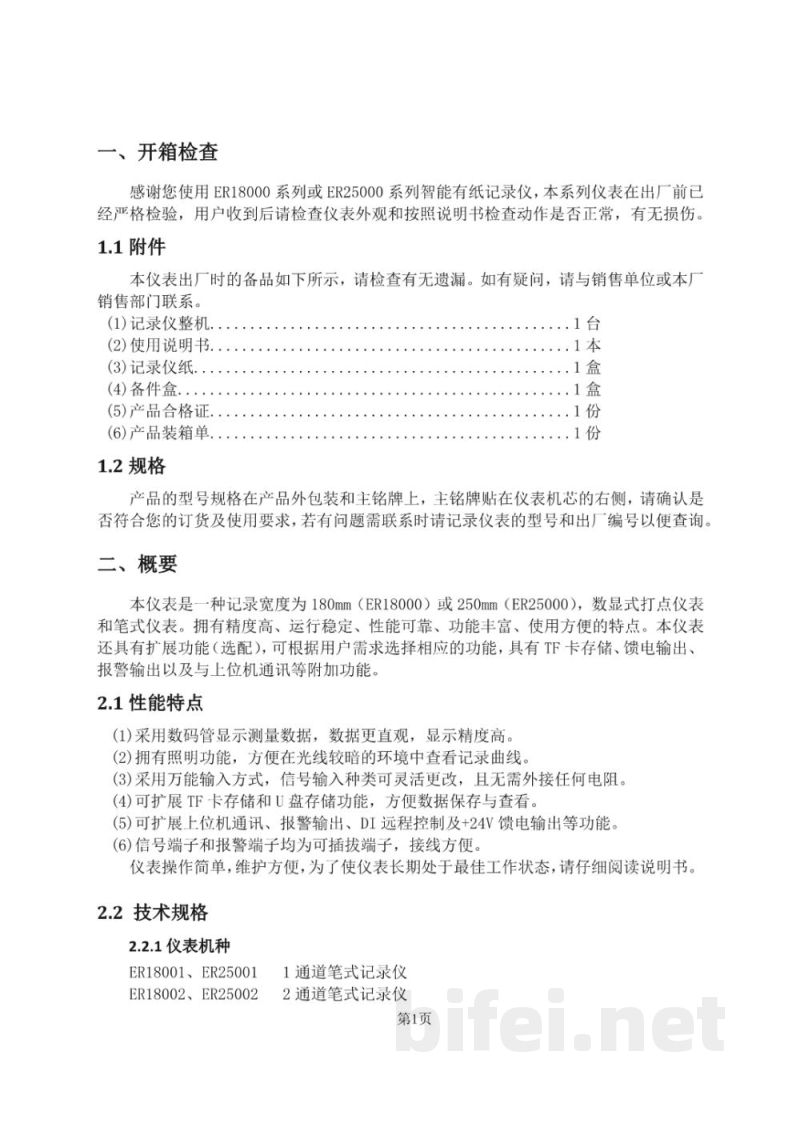

一、开箱检查
1.1 附件
本仪表出厂时配件如下：记录仪整机1台、使用说明书1本、记录纸1盒、备件盒1盒、产品合格证1份、产品装箱单1份。请在开箱后核对附件是否齐全，如有缺失请联系销售单位或厂家。

1.2 规格
产品型号规格标注于外包装及主铭牌上，铭牌位于仪表机芯右侧，请确认是否符合订货要求。

二、概要
本仪表为180mm（ER18000）或250mm（ER25000）宽度的数显式打点或笔式记录仪，具有高精度、运行稳定、性能可靠、功能丰富及操作简便等特点。支持扩展功能，如TF卡存储、U盘存储、馈电输出、报警输出及上位机通讯等。

2.1 性能特点
（1）采用数码管显示测量数据，显示直观且精度高。
（2）具备照明功能，便于弱光环境查看曲线。
（3）万能输入方式，可灵活更改信号类型，无需外接电阻。
（4）支持TF卡与U盘存储功能，便于数据保存与导出。
（5）可扩展通讯、报警输出、DI远程控制及+24V馈电输出功能。
（6）信号端子与报警端子均为可插拔结构，接线方便。

2.2 技术规格
2.2.1 仪表机种
ER18001/ER25001：1通道笔式记录仪
ER18002/ER25002：2通道笔式记录仪
ER18003/ER25003：3通道打点记录仪
ER18006/ER25006：6通道打点记录仪
ER18012/ER25012：12通道打点记录仪
ER18024/ER25024：24通道打点记录仪

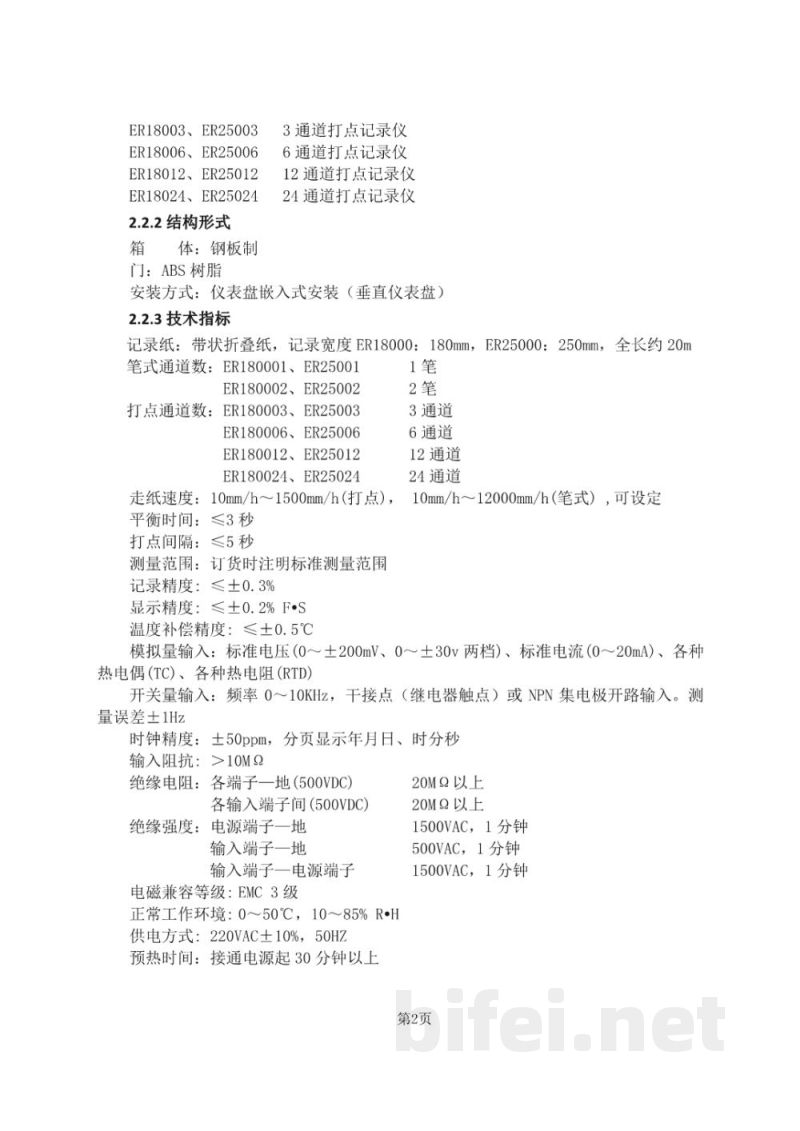

2.2.2 结构形式
箱体：钢板制
门：ABS树脂
安装方式：仪表盘嵌入式安装（垂直仪表盘）

2.2.3 技术指标
记录纸：带状折叠纸，记录宽度ER18000为180mm，ER25000为250mm，全长约20m。
走纸速度：打点模式10mm/h～1500mm/h；笔式模式10mm/h～12000mm/h（可设定）。
平衡时间：≤3秒
打点间隔：≤5秒
测量范围：订货时注明标准范围
记录精度：≤±0.3%
显示精度：≤±0.2%F.S
温度补偿精度：≤±0.5℃

三、安装
3.1 概述
（略）

四、接线
4.1 布线
4.2 端子接线
4.3 接线方法

五、各部分操作
5.1 拉出机芯方法
5.2 记录纸安装方法
5.3 墨水注入
5.4 色轮拆卸与安装方法
5.5 通电方法

六、产品功能及操作
6.1 数码管显示
6.1.1 通道字符显示
6.1.2 数据字符显示
6.2 基本操作
6.3 指示灯（记录指示灯、报警指示灯）
6.4 通讯功能
6.5 参数设置（密码输入流程、密码功能表、通道校准、零点与满度设置等）

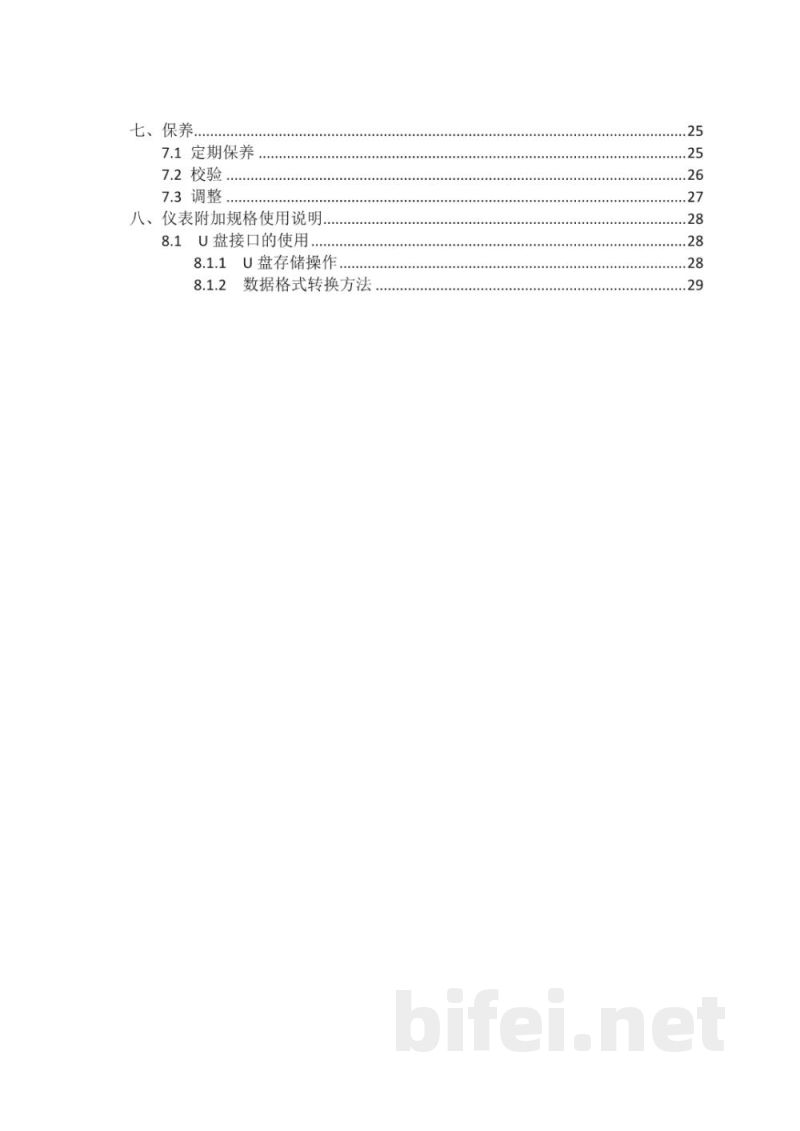

七、保养
7.1 定期保养
7.2 校验
7.3 调整

八、仪表附加规格使用说明
8.1 U盘接口使用
8.1.1 U盘存储操作
8.1.2 数据格式转换方法
