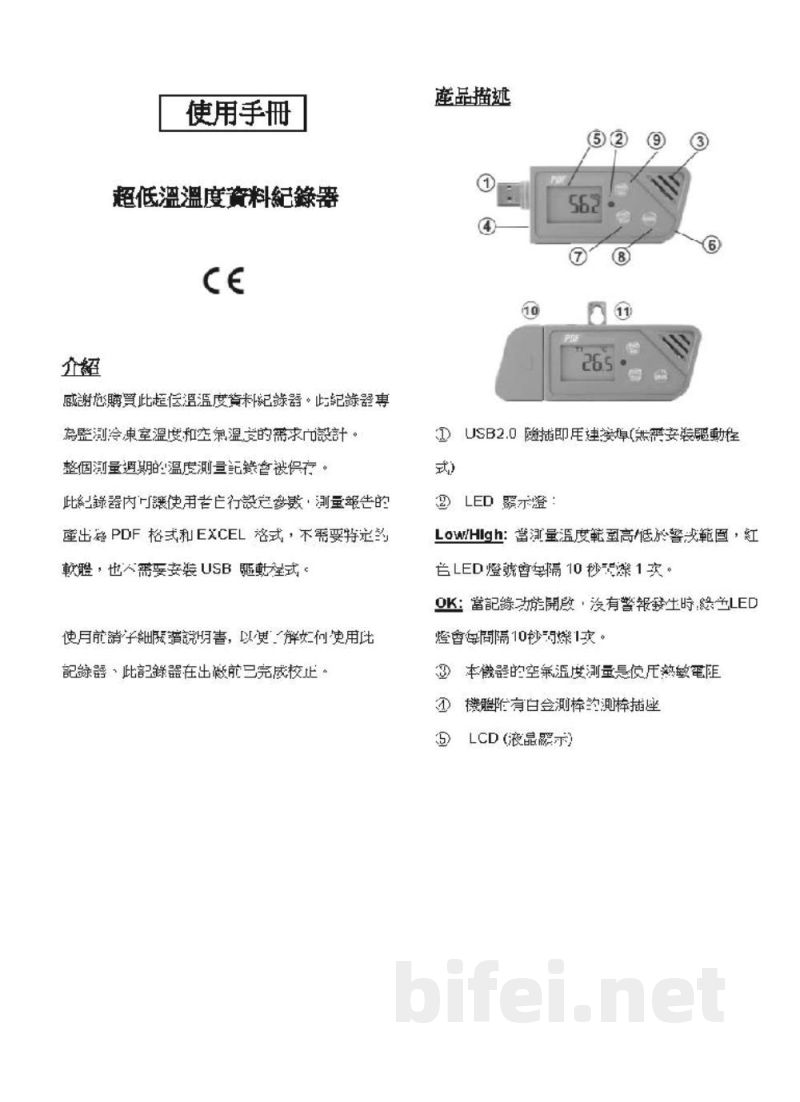

台湾衡欣 超低温温度记录器(USB介面) 88164 - 使用说明书

使用手册
超低温温度数据记录器
CE认证

感谢您购买本超低温温度数据记录器。本设备用于测量和记录冷冻或超低温环境中的温度数据，并可在整个测量周期内保存记录结果。数据可导出为PDF和EXCEL格式，无需安装特定软件或USB驱动程序。使用前请仔细阅读本说明书，以便正确使用本记录器。本设备出厂前已完成校准。

产品描述
USB 2.0即插即用接口（无需安装驱动程序）

LED指示说明：
Lo/High：当测量温度超出设定范围时，红色LED每10秒闪烁一次
OK：记录功能开启且无报警时，绿色LED每10秒闪烁一次

本设备采用热敏电阻进行温度测量，并配有外部探头接口。

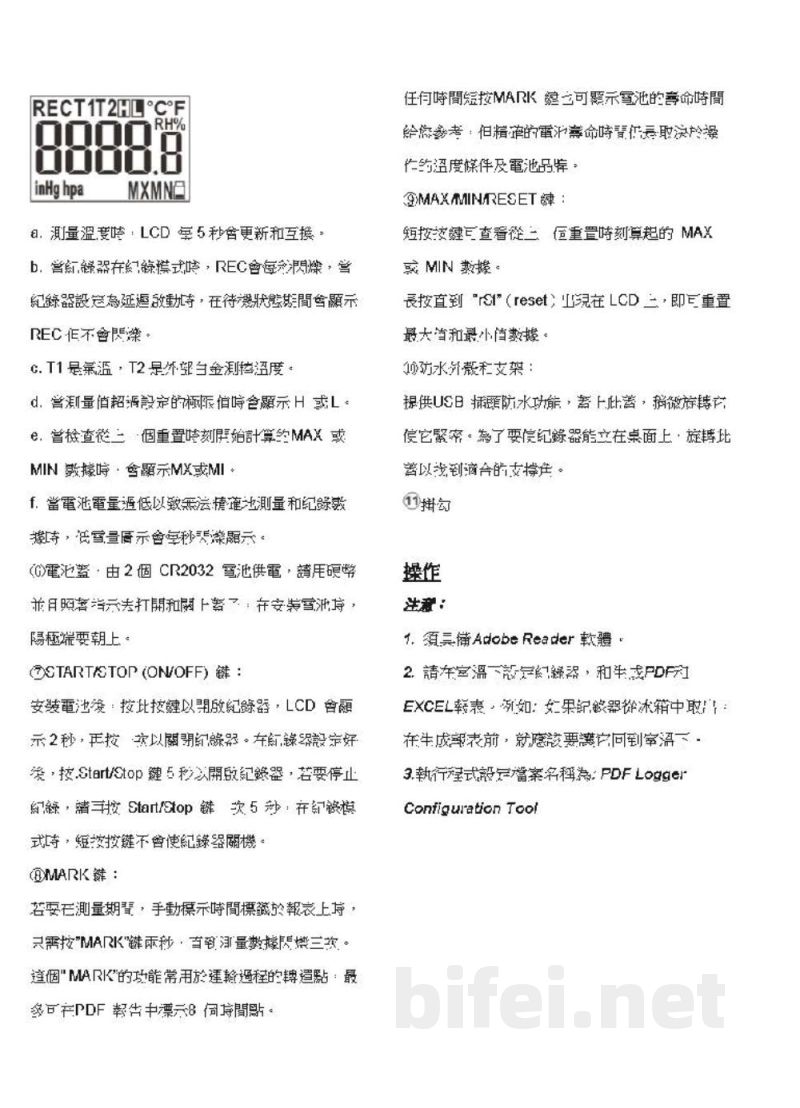

LCD（液晶显示）说明：
a. 测量温度时，LCD每5秒更新一次显示
b. 记录模式开启时显示REC标志，在待机状态下可能不闪烁
c. T1为主温度，T2为外部温度测量值
d. 当测量值超过设定阈值时显示H或L
e. 查看MAX/MIN数据时显示MAX或MIN标志
f. 电池电量不足时LCD会提示低电量

操作说明：
START/STOP（ON/OFF）键：
安装电池后按此键启动记录器，LCD显示约2秒后进入工作状态，再次按下可开始记录。按住START/STOP键约5秒可停止记录。在记录模式下短按不会影响记录状态。

MARK键：
在测量过程中短按MARK键可进行标记记录，按下后数据中会生成标记点，最多可在PDF报告中显示8个标记点。MARK功能用于记录关键过程节点。短按MARK键也可用于查看电池剩余寿命参考值，但具体寿命取决于使用环境及电池品牌。

MAX/MIN RESET功能：
短按MAX/MIN键可查看记录过程中的最大值与最小值。长按RESET键可清除当前最大值与最小值记录。

防水外壳与支架：
设备具备USB接口防水保护设计。使用时请确保外壳旋紧以保证密封性。设备可放置于桌面使用，旋转底座以调整合适支撑角度。

电池说明：
设备使用2节CR2032电池供电。安装电池时请注意正负极方向，并确保正确安装。

操作注意事项：
1. 需安装Adobe Reader软件用于查看PDF报告
2. 建议在室温环境下进行设备设置及生成PDF/EXCEL报表，例如设备从冰箱取出后应恢复至室温再生成报告
3. 配置程序名称：PDFLoggerConfigurationTool
