规格书-日本日置 功率分析仪 PW4001

PW4001 功率分析仪

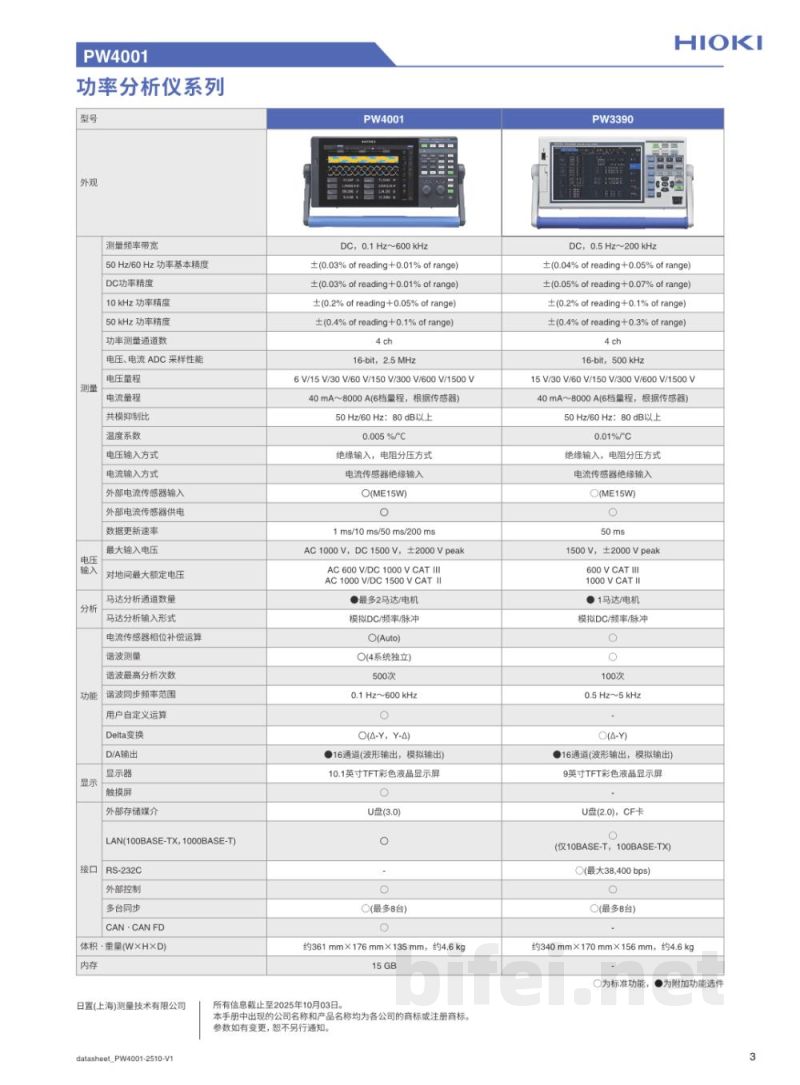

HIOKI（日置）功率分析仪系列

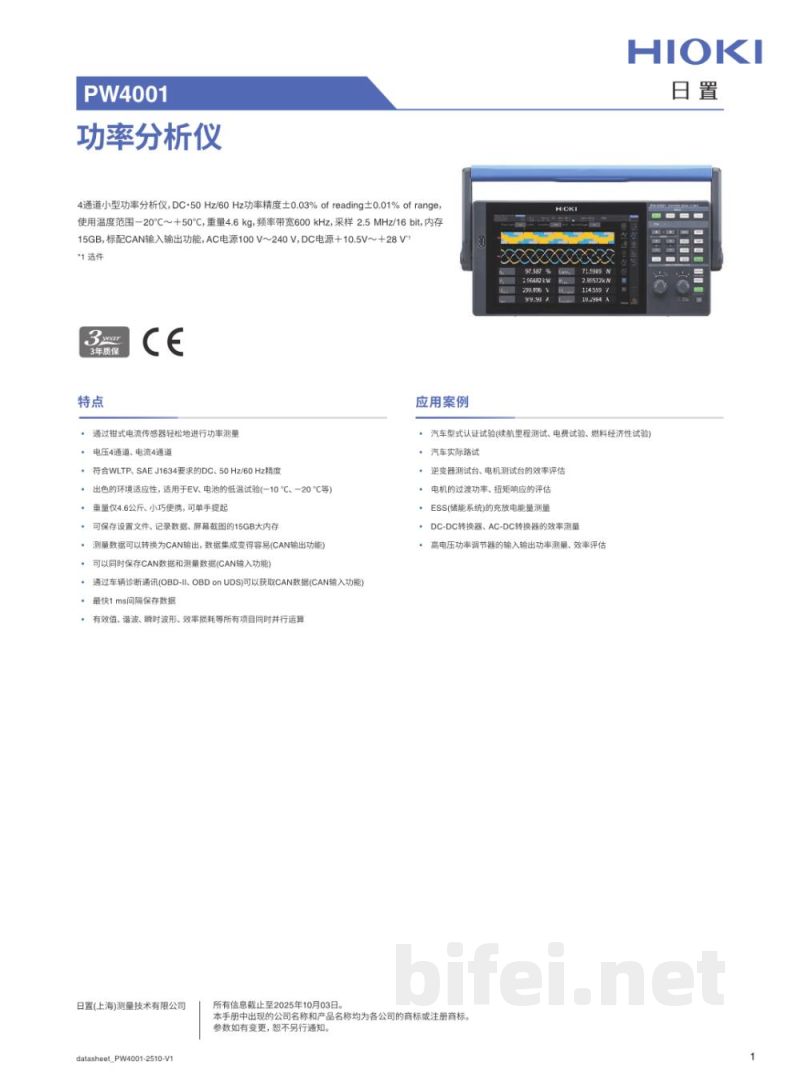

一、产品概述
PW4001是一款4通道小型功率分析仪，适用于DC及50Hz/60Hz功率测量。功率精度达到±0.03% of reading ±0.01% of range，使用温度范围-20℃~+50℃，整机重量约4.6kg。设备具备600kHz频率带宽，采样率2.5MHz/16bit，内存15GB，标配CAN输入/输出功能，支持AC电源100V~240V及DC电源+10.5V~+28V。

二、产品特点
1. 支持4通道电压与4通道电流测量
2. 满足WLTP、SAE J1634标准的DC及50Hz/60Hz高精度功率测量
3. 适用于EV及电池低温环境测试（最低-20℃）
4. 轻量化设计，仅4.6kg，便于单手携带
5. 15GB大内存，可保存设置文件、测量数据及截图
6. 支持CAN数据输出与输入，可实现测量数据与CAN数据同步存储
7. 支持OBD-II及OBD-on-UDS通信获取CAN数据
8. 最快1ms数据记录间隔
9. 可同时进行有效值、谐波、瞬时波形、效率及损耗等多项运算

三、应用领域
1. 汽车型式认证试验（续航里程测试、电费测试、燃料经济性测试）
2. 汽车实际道路测试
3. 逆变器测试台与电机测试台效率评估
4. 电机动态功率与扭矩响应测试
5. 储能系统（ESS）充放电能量测量
6. DC-DC与AC-DC转换器效率测量
7. 高压功率调节器输入输出功率与效率评估

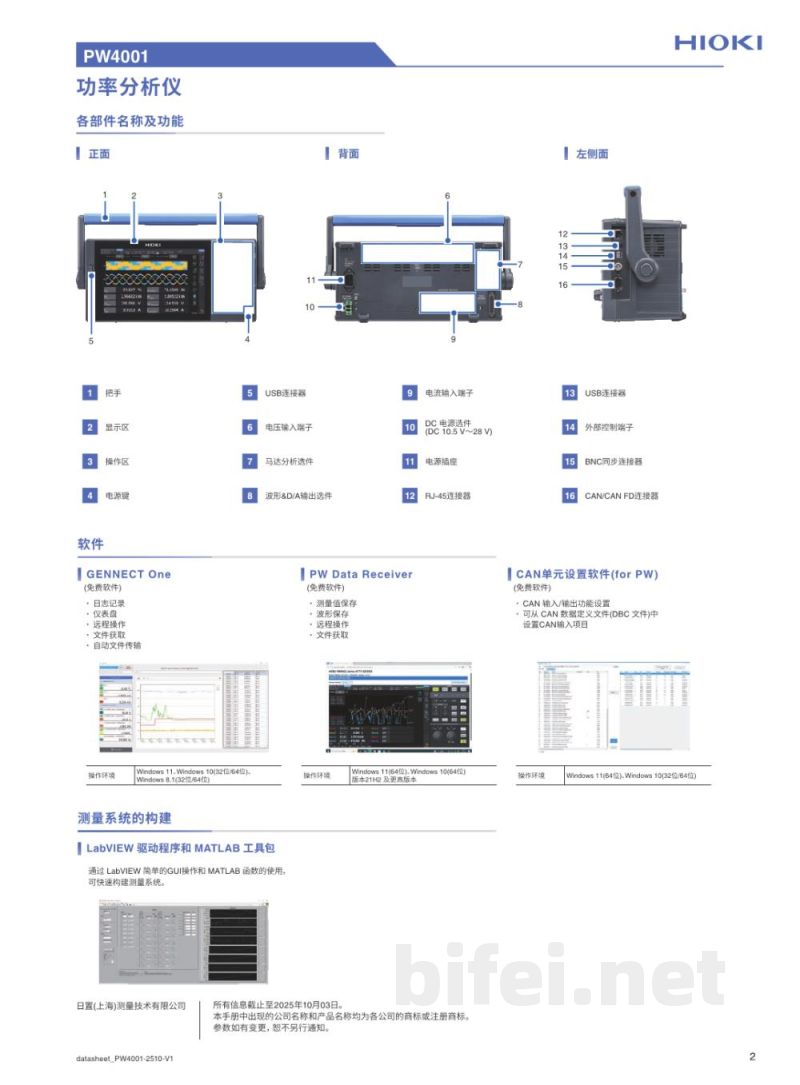

四、设备结构与接口
（一）正面
显示区
操作区
电源键
USB连接器
电压输入端子

（二）背面
电流输入端子
电源插座
RJ-45网络接口
波形与D/A输出选件接口

（三）左侧面
USB连接器
外部控制端子
BNC同步连接器
CAN/CAN FD连接器

五、软件与系统支持
1. GENNECT One（免费软件）
- 数据记录
- 仪表盘显示
- 远程操作
- 文件获取与自动传输

2. IPW Data Receiver（免费软件）
- 测量值保存
- 波形保存
- 远程控制
- 文件获取

3. CAN单元设置软件（for PW）
- CAN输入/输出功能设置
- 支持从DBC文件导入CAN定义

4. 支持LabVIEW驱动与MATLAB工具包
- 可快速构建测量系统

六、系统与操作环境
支持Windows 11、Windows 10（32/64位，21H2及以上）、Windows 8.1等系统版本。

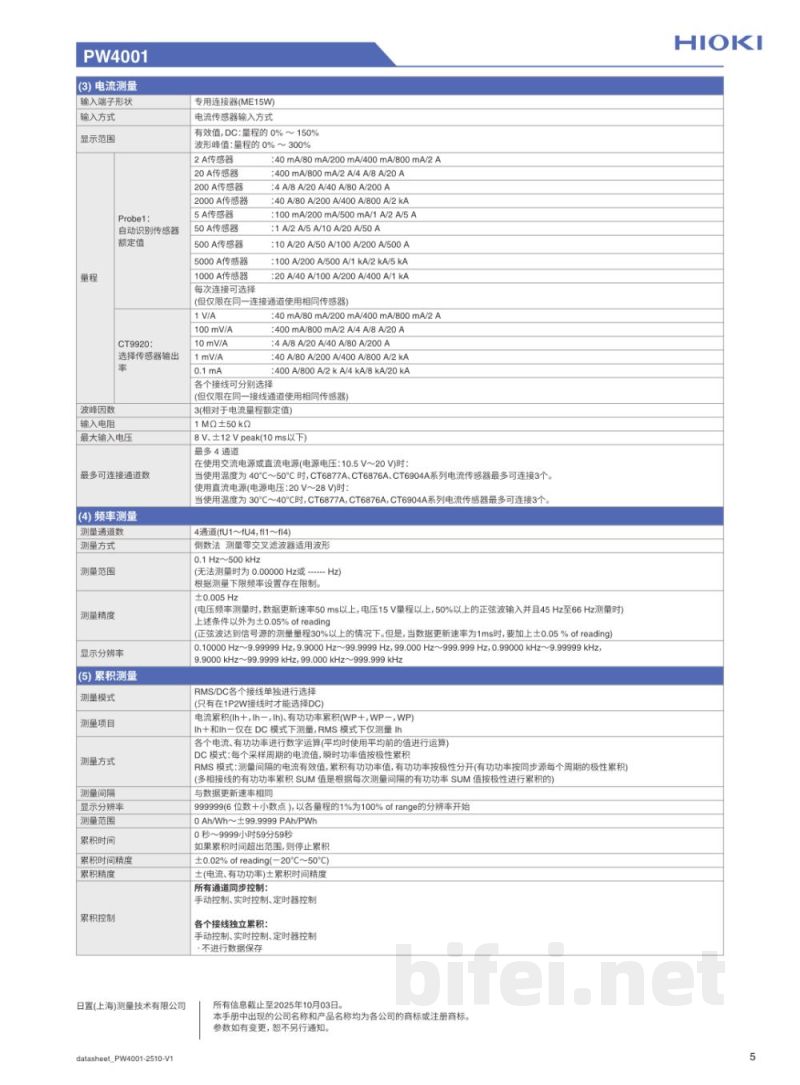

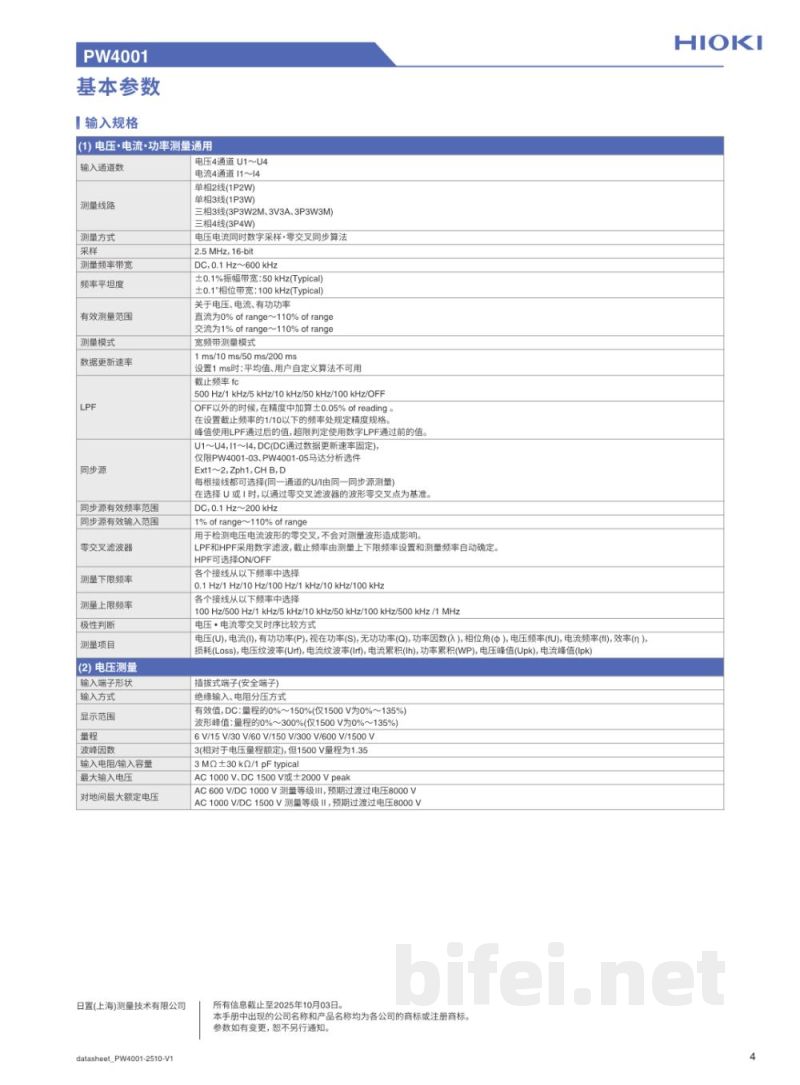

七、技术指标（部分）
测量频率带宽：DC，0.1Hz~600kHz
功率基本精度：±(0.03% of reading + 0.01% of range)

说明：所有信息截至2025年10月03日，参数如有变更恕不另行通知。
