恩智 N8330D/E系列 超高精度多通道电源 - 使用说明书

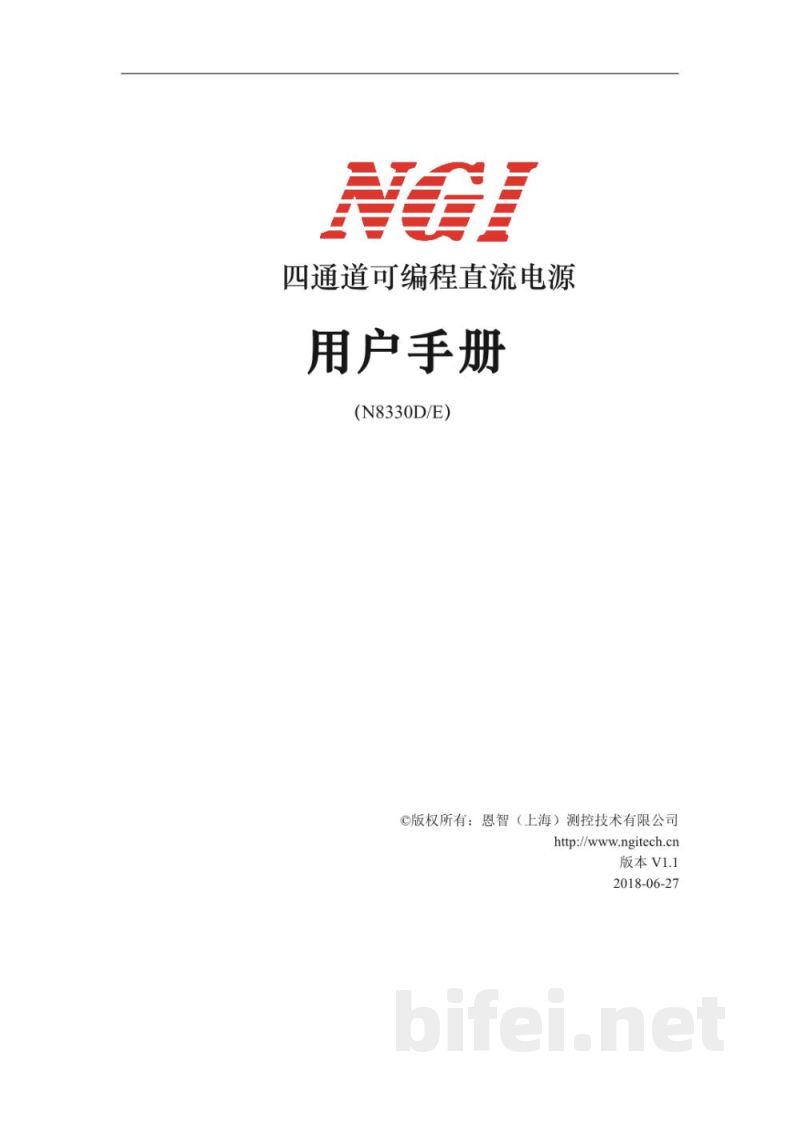

N8330D/E 四通道可编程直流电源 用户手册
版权所有：恩智（上海）测控技术有限公司 http://ngitech.cn
版本：V1.1（2018-06-27）

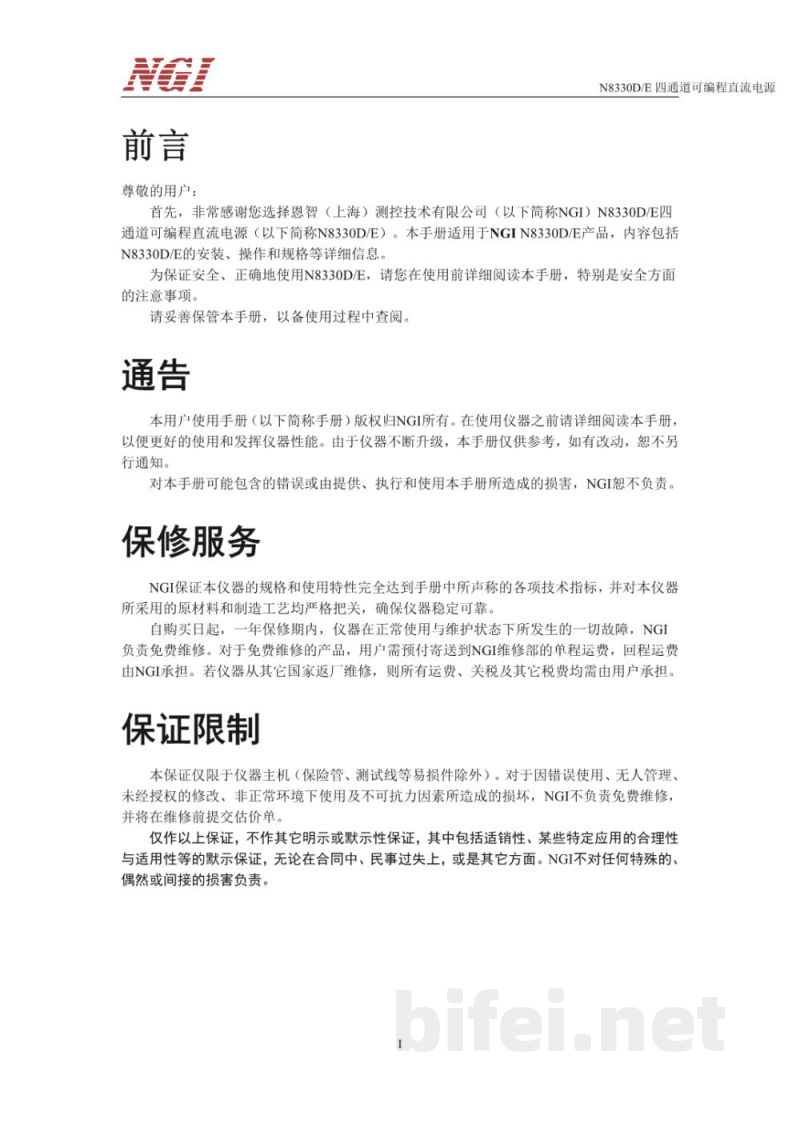

前言
尊敬的用户：感谢您选择N8330D/E四通道可编程直流电源。本手册适用于NGI N8330D/E产品，内容包括安装、操作及规格等信息。为确保安全正确使用设备，请在使用前仔细阅读本手册，尤其是安全注意事项。请妥善保管本手册以备查阅。

通告
本手册版权归NGI所有。由于产品持续升级，手册内容可能不另行通知更新。对于因使用本手册造成的任何损失，NGI不承担责任。

保修服务
NGI保证本仪器符合手册所述技术指标，并在正常使用条件下一年内提供免费维修服务（易损件除外）。用户需承担寄送至维修中心的单程运费，返程运费由NGI承担。国际返修需用户承担全部运费及相关税费。

保证限制
本保修仅限主机设备，不包括保险管、测试线等易损件。因误用、改装、非正常环境或不可抗力造成的损坏不在保修范围内。NGI不对间接或偶然损失负责。

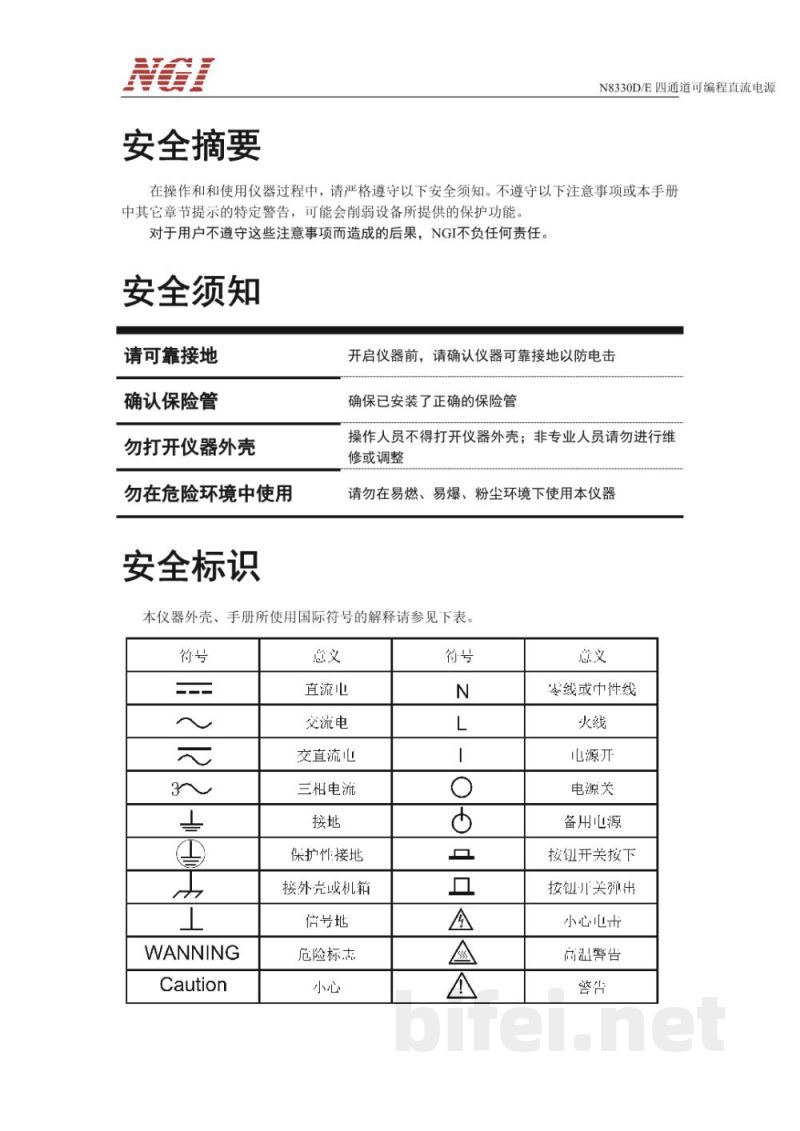

安全摘要
在使用N8330D/E过程中必须严格遵守安全规范，否则可能影响设备保护功能，相关责任由用户承担。

安全须知：
请可靠接地；确认保险管正确安装；禁止打开仪器外壳；禁止在危险环境（易燃、易爆、粉尘）中使用。

安全标识说明包括直流电、交流电、接地、保护接地、火线、零线、开关状态及高温警告等符号。

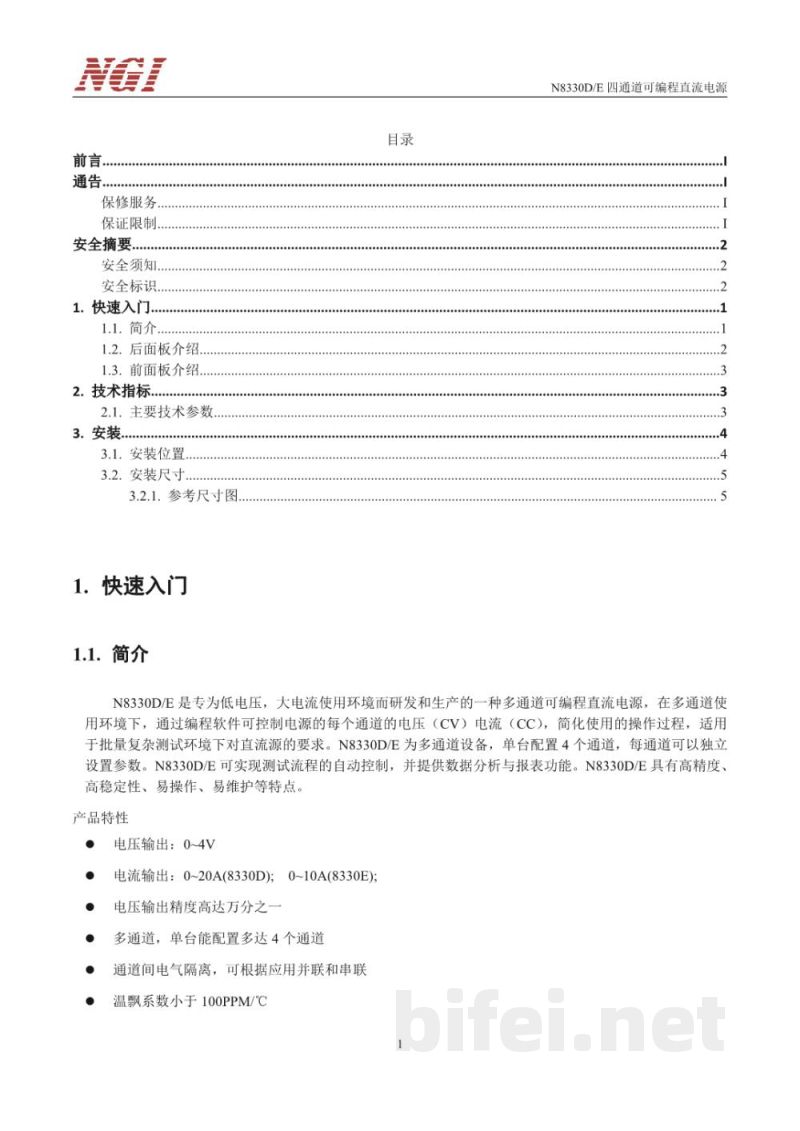

目录（部分）
快速入门、技术指标、安装说明等。

产品简介
N8330D/E是一款专为低电压大电流应用设计的四通道可编程直流电源。每个通道可独立控制电压（CV）与电流（CC），适用于复杂批量测试环境。设备支持自动测试流程控制，并提供数据分析与报表功能，具有高精度、高稳定性、易操作和易维护等特点。

产品特性：
电压输出范围：0~4V
电流输出范围：0~20A（8330D） / 0~10A（8330E）
电压输出精度：万分之一级
四通道独立输出，通道间电气隔离，可并联或串联使用
温漂系数：小于100ppm/℃
支持专业测试软件、数据报表与分析功能
支持以太网控制接口
标准19英寸2U机箱设计，可机架安装

快速入门
1.1 简介：设备为四通道可编程直流电源，每通道可独立设置参数，实现多通道同步或独立控制。

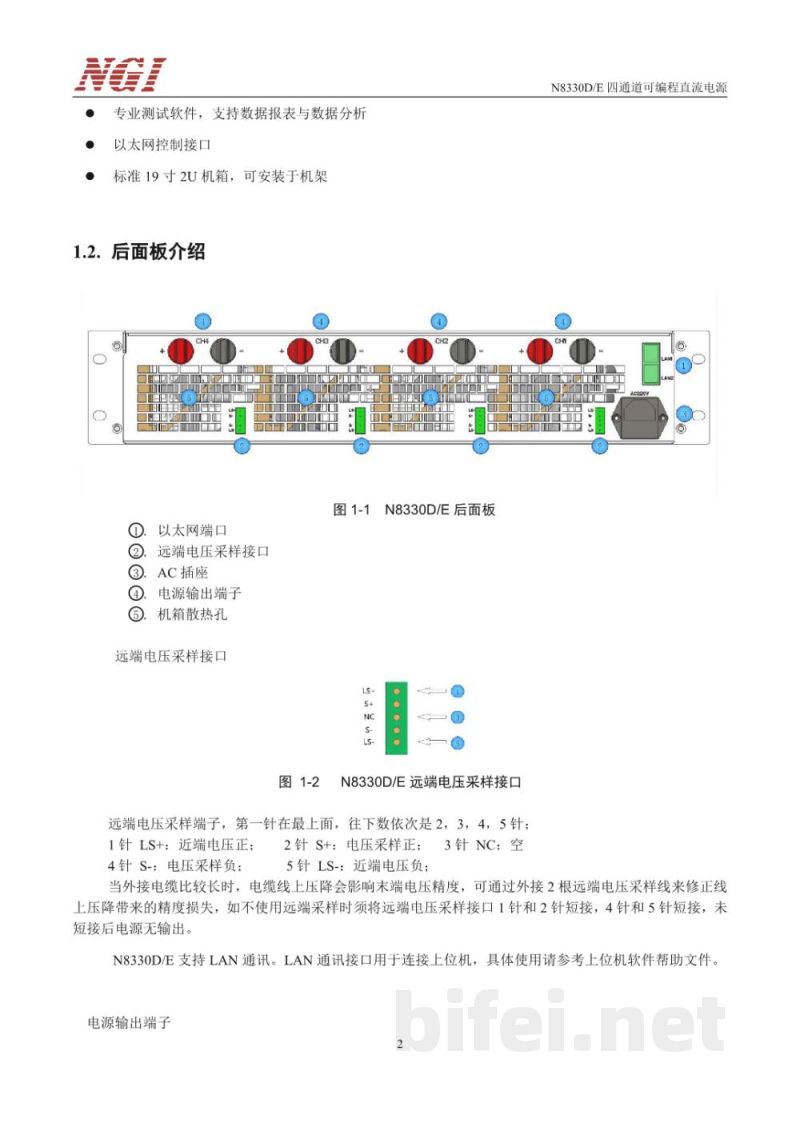

后面板介绍（部分）：
包含以太网端口、远端电压采样接口、AC电源插座、电源输出端子及机箱散热孔等。

远端电压采样接口说明：
端子按顺序为2、3、4、5针排列，其中1针为LS+（远端电压采样正端）。
