CA6501/6503型绝缘电阻表 使用说明书

品牌：CHAUVIN ARNOUX

一、概述
CA6501/6503型绝缘电阻表用于测量各种电机、电器、变压器、家用电器及其他电气设备的绝缘电阻。CA6501型还可测量小电阻值（Ω级和kΩ级电阻）。本仪表符合JB/T9290绝缘电阻表行业标准。

二、规格和技术性能

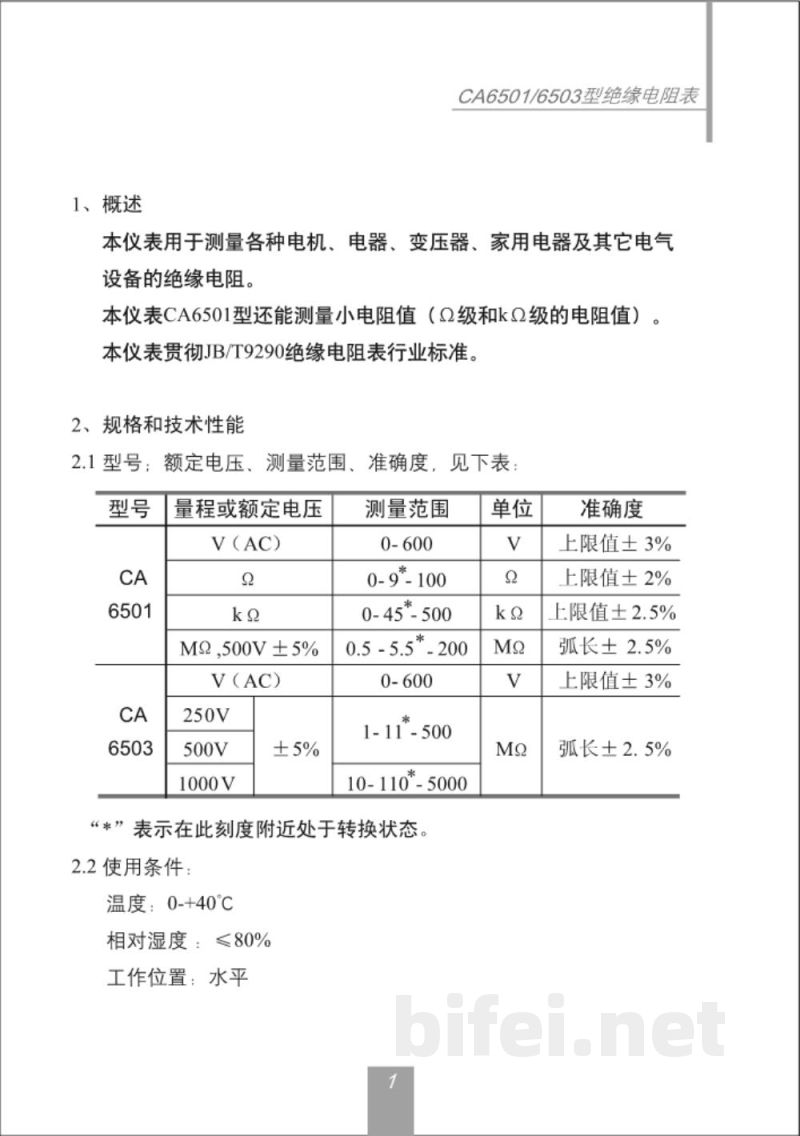

2.1 型号与技术参数
CA6501 / CA6503

量程与额定电压：
CA6501：500V±5%
CA6503：250V / 500V / 1000V±5%

测量范围：
CA6501：0–600，0–9×100，0–45×500，0.5–5.5×200
CA6503：0–600，1–11×500，10–110×5000
（“*”表示刻度附近为转换状态）

准确度：
上限值±3%、±2%、±2.5%、弧长±2.5%（不同量程对应不同精度）

2.2 使用条件
温度：0～+40℃
相对湿度：≤80%
工作位置：水平

弧长：约75mm

2.3 外形尺寸：120×120×130mm（W×D×H）
2.4 重量：1.5kg

三、结构特点
3.1 本仪表由高压手摇发电机及集成电路组成，具有稳定电压输出、测量范围广、读数准确等特点。
3.2 每档测量具有自动量程转换功能，可扩展测量范围。

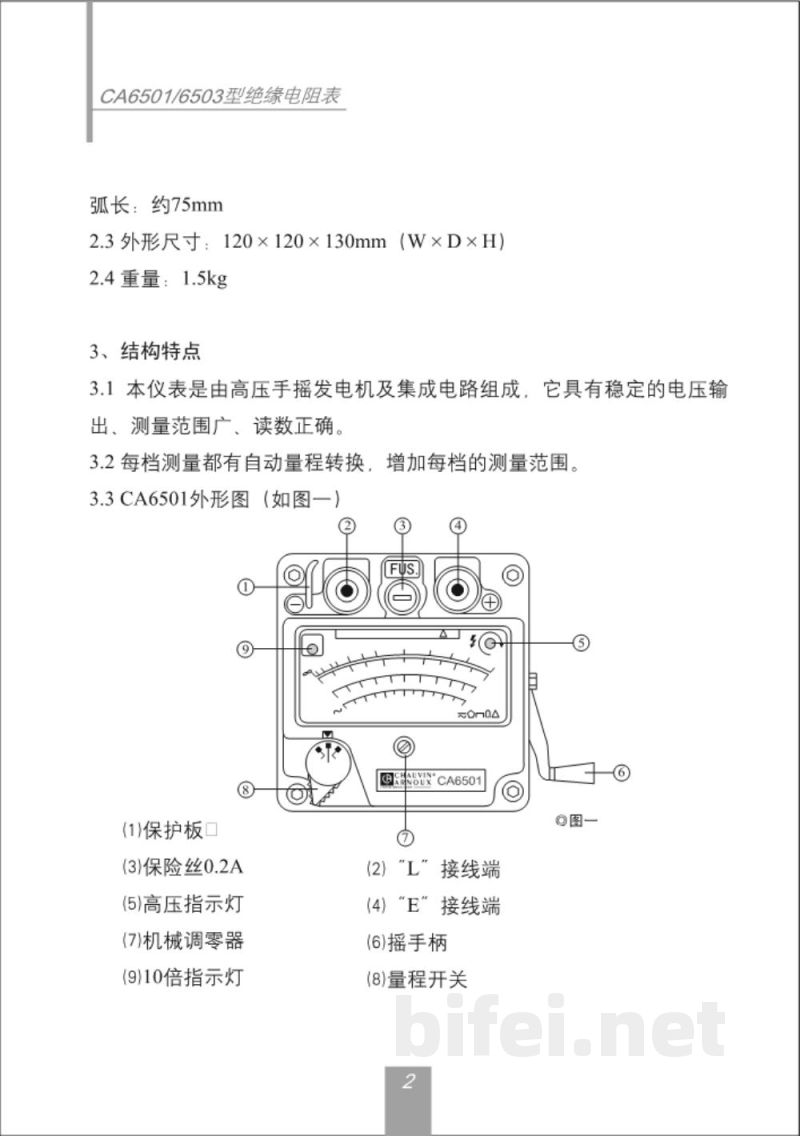

3.3 CA6501结构部件：
保护板
“L”接线端
“E”接线端
保险丝0.2A
高压指示灯
摇手柄
机械调零器
量程开关
10倍指示灯

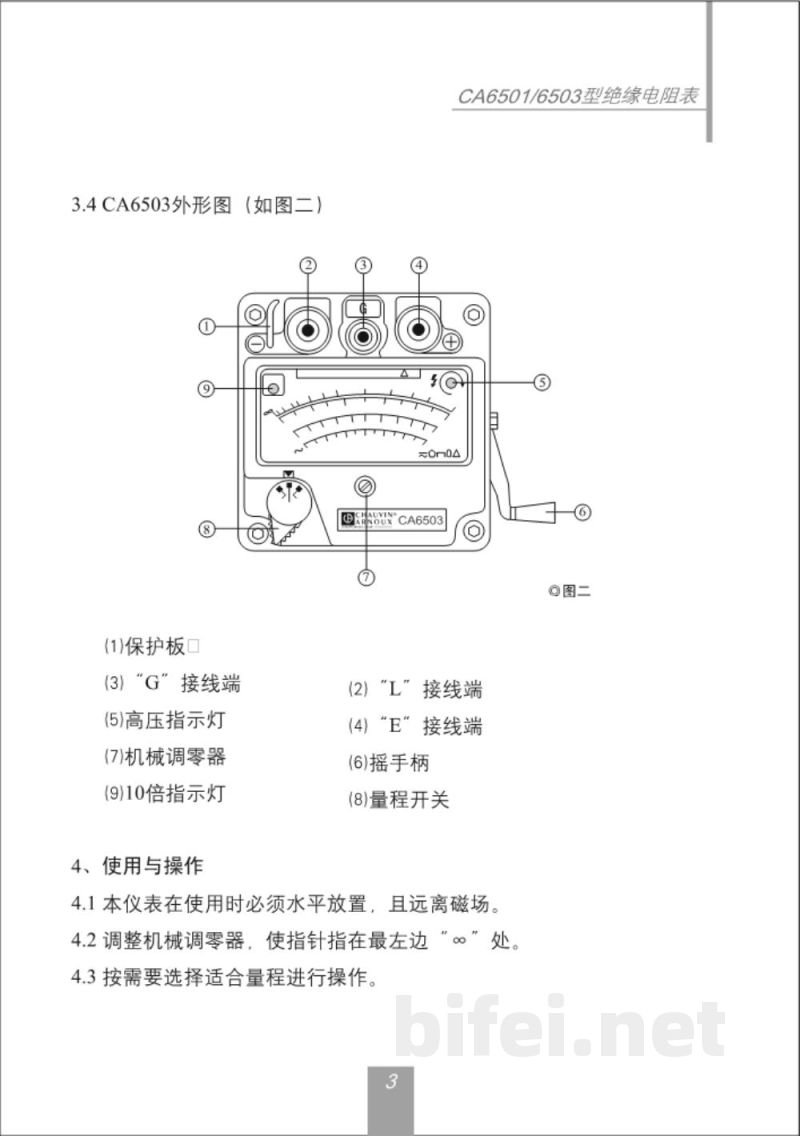

3.4 CA6503结构部件：
保护板
“G”接线端
“L”接线端
“E”接线端
高压指示灯
摇手柄
机械调零器
量程开关
10倍指示灯

四、使用与操作
4.1 仪表使用时必须水平放置，并远离磁场。
4.2 调整机械调零器，使指针指在最左边“∞”处。
4.3 根据需要选择合适量程进行测量。
4.4 当“10倍指示灯”亮时，实测值为表盘读数×10。
4.5 测量交流电压时不得摇动手柄。

4.6 CA6501操作说明：

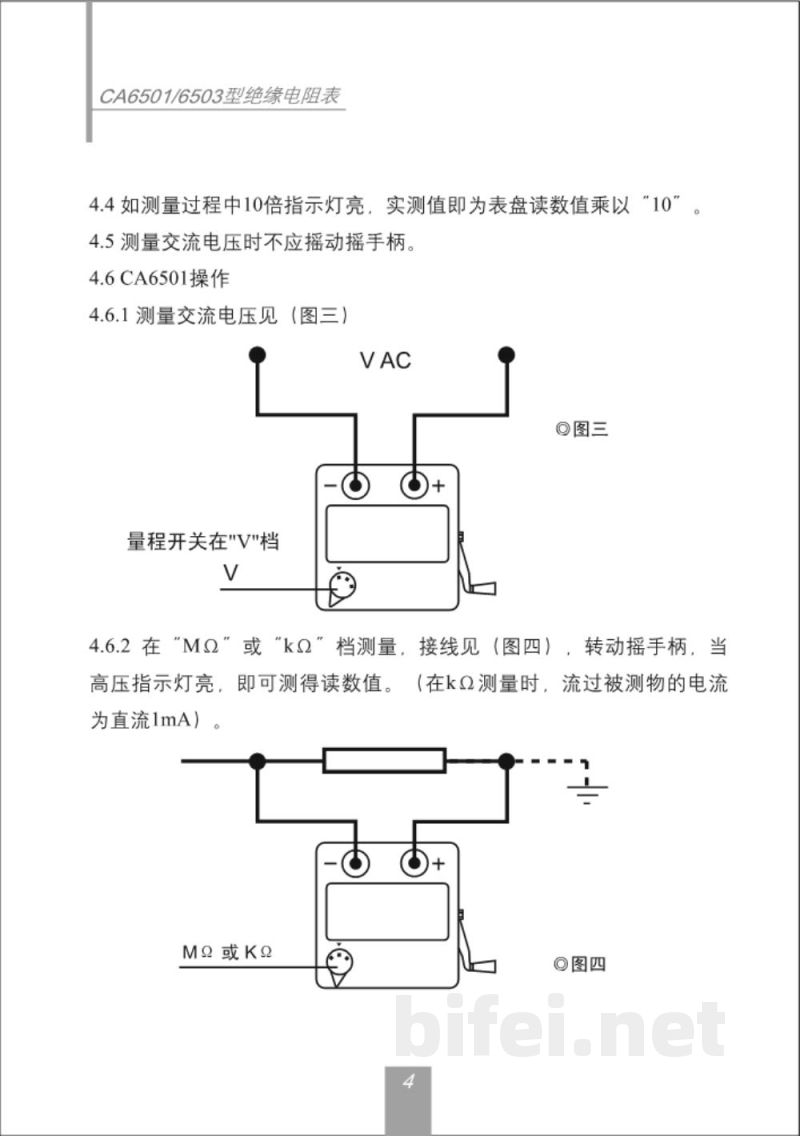

4.6.1 测量交流电压（量程开关置于V档）。
4.6.2 在MΩ或kΩ档测量时按接线图连接，转动摇手柄，当高压指示灯亮即可读取数值。测量过程中电流为直流1mA（kΩ测量时流过被测物电流）。
