常州贝奇 大功率电子负载 CH9800系列 - 产品说明书

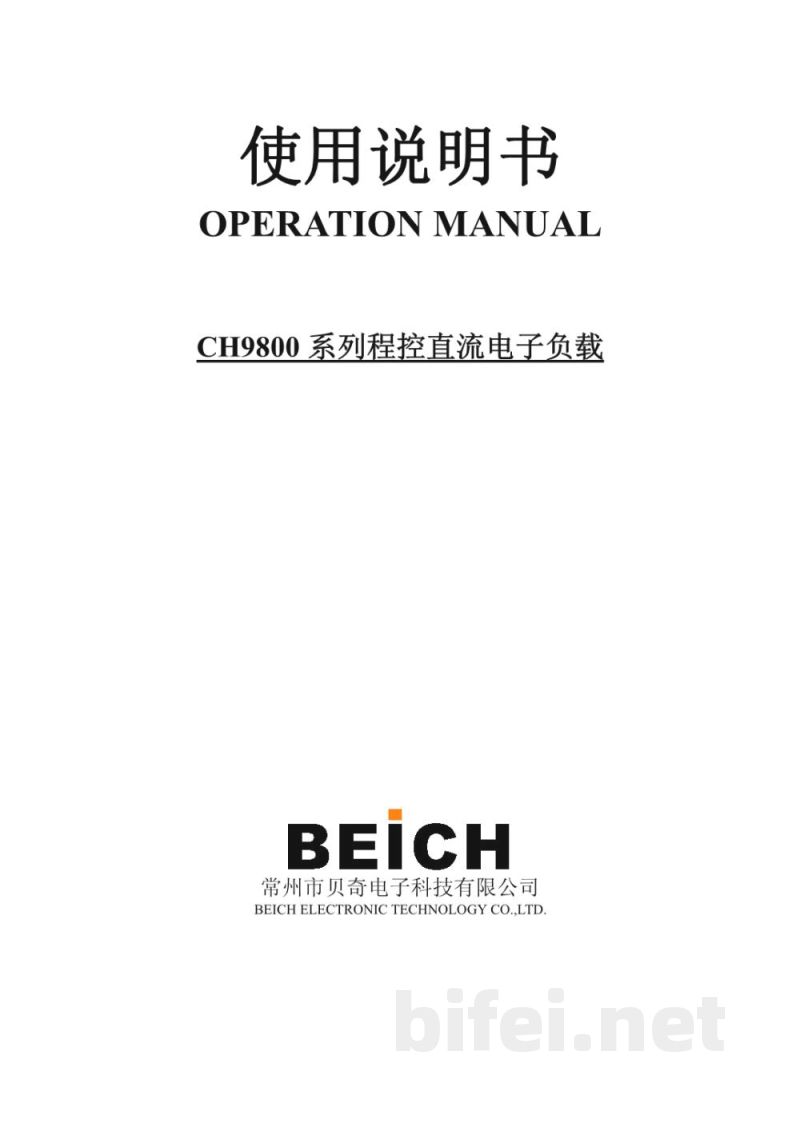

使用说明书
OPERATION MANUAL
CH9800系列程控直流电子负载
BEICH（常州市贝奇电子科技有限公司）
BEICH ELECTRONIC TECHNOLOGY CO., LTD

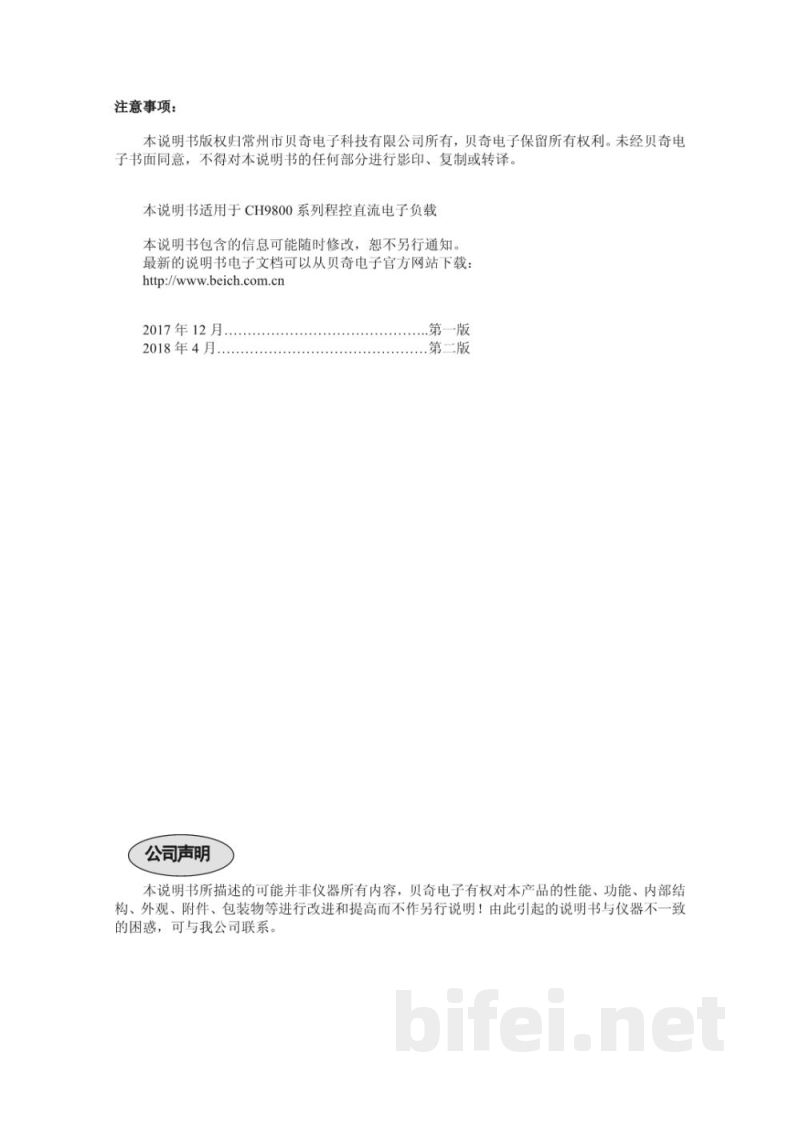

公司声明
本说明书版权归常州市贝奇电子科技有限公司所有，未经书面许可不得复制或转译。本说明书适用于CH9800系列程控直流电子负载。说明书内容可能随时更新，恕不另行通知，最新版本可从官方网站下载：http://beich.com.cn

版本信息
2017年12月 第一版
2018年4月 第二版

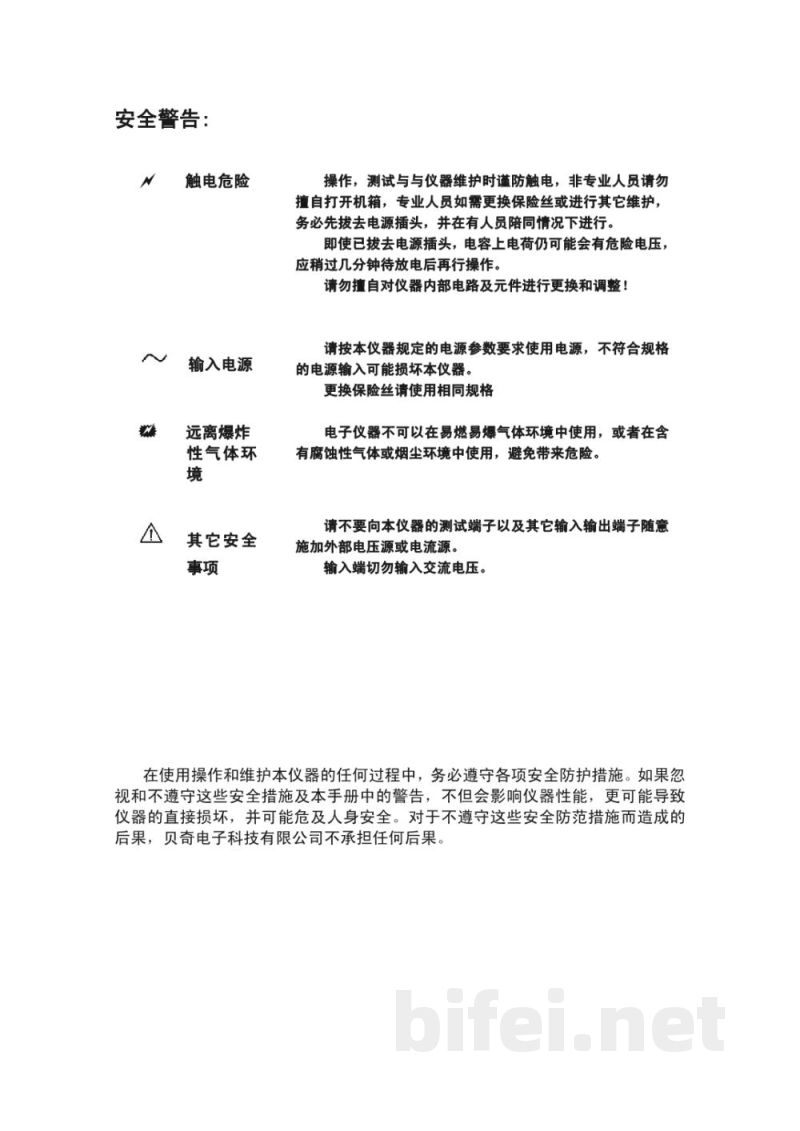

安全警告
触电危险、输入电源、远离爆炸性气体环境、其他安全事项

安全说明
在操作、测试及维护过程中应防止触电，非专业人员不得擅自打开机箱。更换保险丝或维修时必须断开电源，并等待电容放电完成后再操作。禁止对内部电路及元件进行更换或调整。必须使用符合规格的电源输入，否则可能导致设备损坏。更换保险丝必须使用相同规格。

设备不得在易燃易爆、腐蚀性气体或粉尘环境中使用。禁止在测试端子施加不符合要求的外部电压或电流，输入端严禁接入交流电压。操作与维护过程中必须严格遵守安全规范，否则可能导致设备损坏或人身伤害。

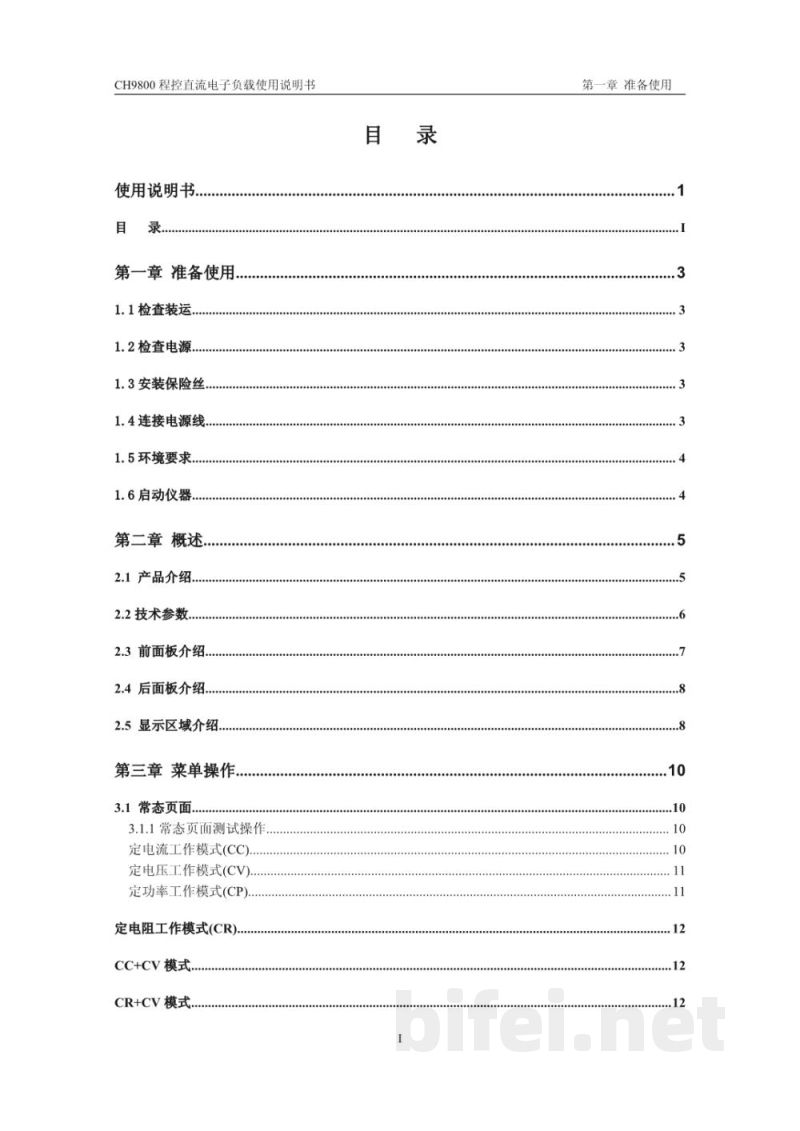

目录
第一章 准备使用
1.1 检查装运
1.2 检查电源
1.3 安装保险丝
1.4 连接电源线
1.5 环境要求
1.6 启动仪器

第二章 概述
2.1 产品介绍
2.2 技术参数
2.3 前面板介绍
2.4 后面板介绍
2.5 显示区域介绍

第三章 菜单操作
3.1 常态页面
3.1.1 测试操作模式
定电流模式（CC）
定电压模式（CV）
定功率模式（CP）
定电阻模式（CR）
CC+CV模式
CR+CV模式

3.2 设置页面

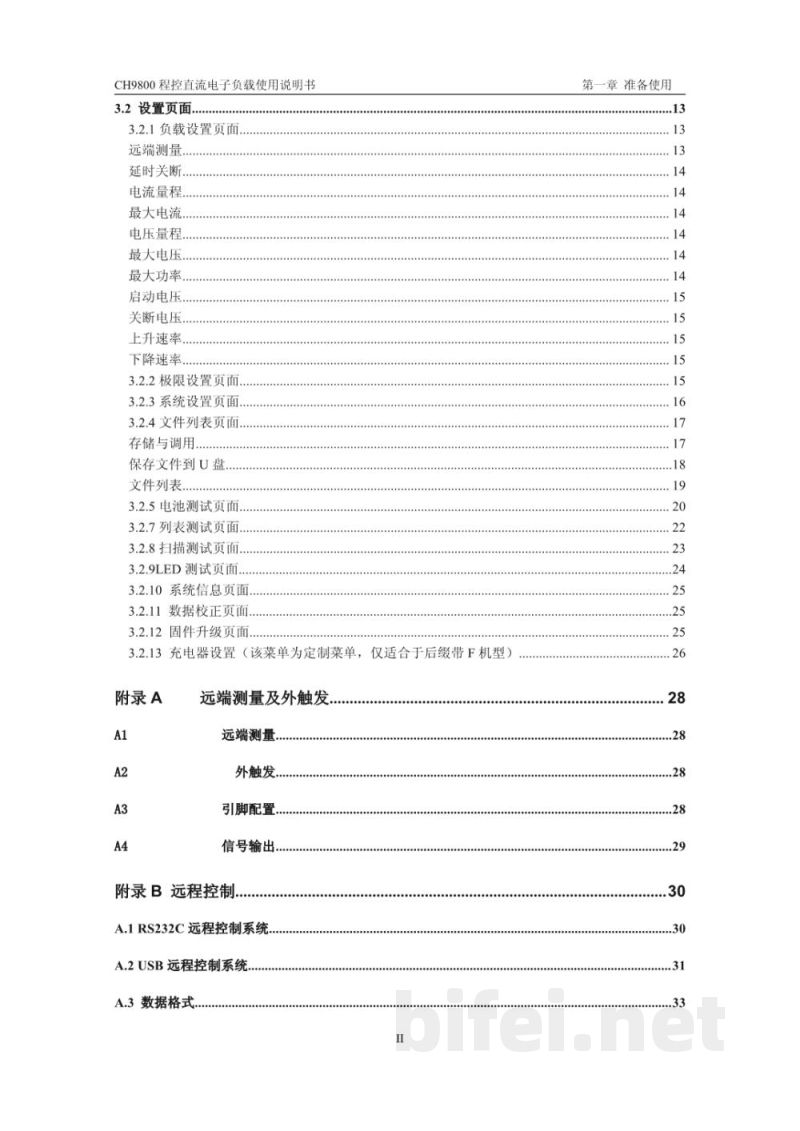

负载设置页面（远端测量、延时关断、电流量程、最大电流、电压量程、最大电压、最大功率、启动电压、关断电压、上升速率、下降速率）
极限设置页面
系统设置页面
文件列表页面（存储与调用、保存文件到U盘、文件列表）
电池测试页面
列表测试页面
扫描测试页面
LED测试页面
系统信息页面
数据校正页面
固件升级页面
充电器设置（定制菜单，仅适用于后缀带F机型）

附录A
A1 远端测量及外触发
A2 远端测量
A3 外触发
A4 引脚配置与信号输出

附录B 远程控制
RS232C远程控制系统
USB远程控制系统
数据格式

产品说明
CH9800系列程控直流电子负载用于电源测试与电子设备性能验证，支持多种工作模式及远程控制功能。
