使用说明书-法国CA AC/DC 迷你电流钳 K2/K1

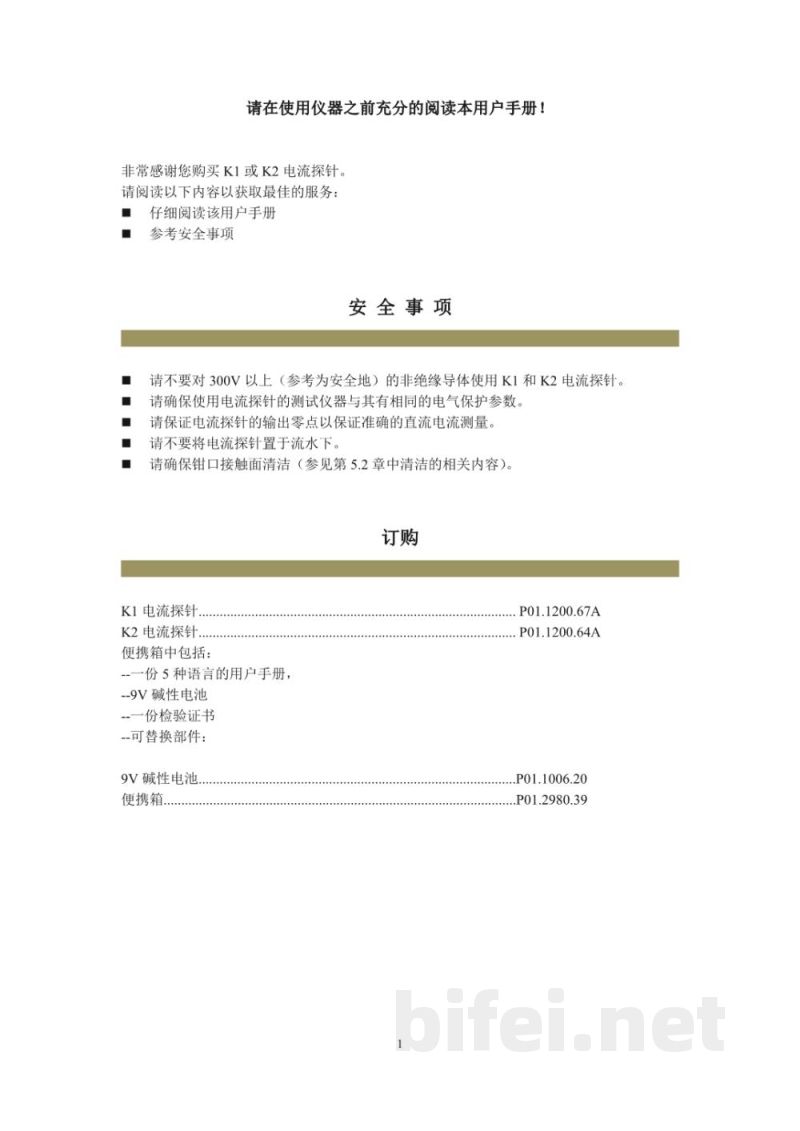

请在使用仪器之前充分阅读本用户手册，非常感谢您购买K1或K2电流探针。请仔细阅读以下内容以获取最佳使用效果。

一、安全事项
请不要对300V以上（参考地为安全地）的非绝缘导体使用K1和K2电流探针。请确保电流探针与测试仪器具有相同的电气安全保护参数。请确保电流探针输出零点正确，以保证直流电流测量准确。请不要将电流探针置于水流中。请确保钳口接触面清洁（参见第5.2章清洁相关内容）。

二、产品订购与配置
K1电流探针
K2电流探针
便携箱内包括：五种语言用户手册、9V碱性电池、检验证书。
可替换部件：9V碱性电池、便携箱。
部件编号：P01.1200.67A、P01.1200.64A、P01.1006.20、P01.2980.39。

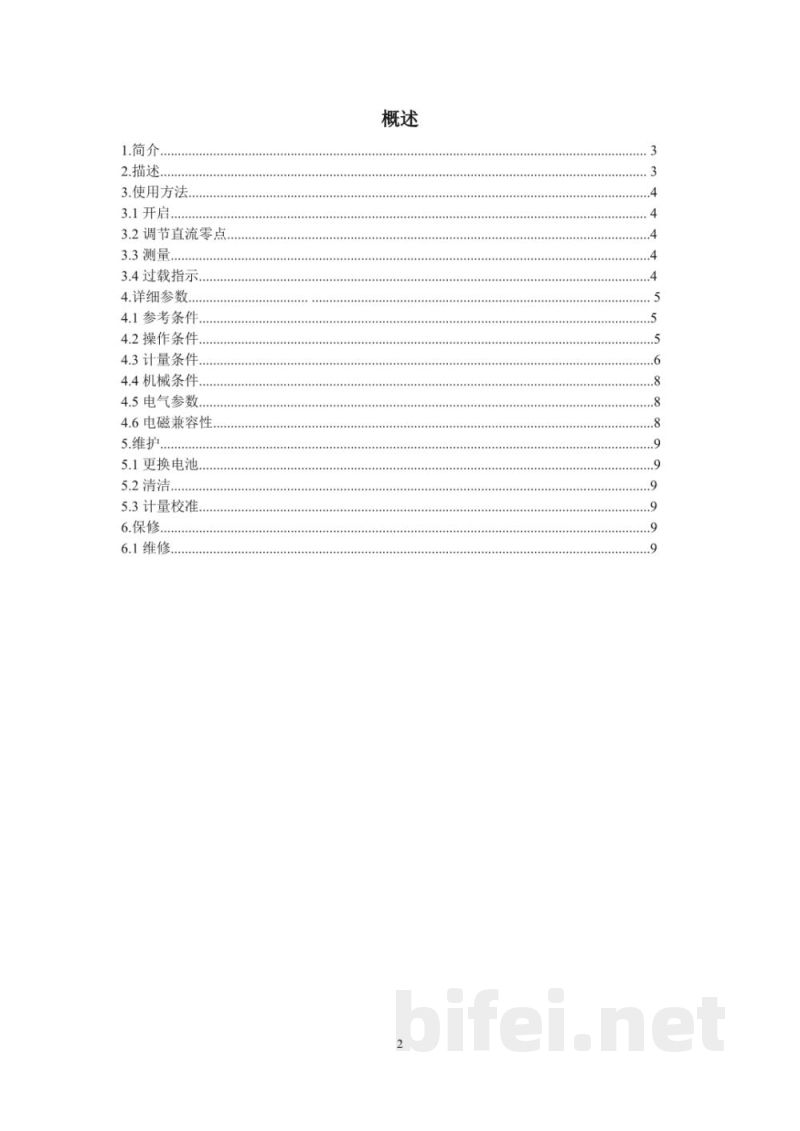

三、目录结构
1. 简介
2. 描述
3. 使用方法
3.1 开启
3.2 调节直流零点
3.3 测量
3.4 过载指示
4. 详细参数
4.1 参考条件
4.2 操作条件
4.3 计量条件
4.4 机械条件
4.5 电气参数
4.6 电磁兼容性
5. 维护
5.1 更换电池
5.2 清洁
5.3 计量校准
6. 保修
6.1 维修

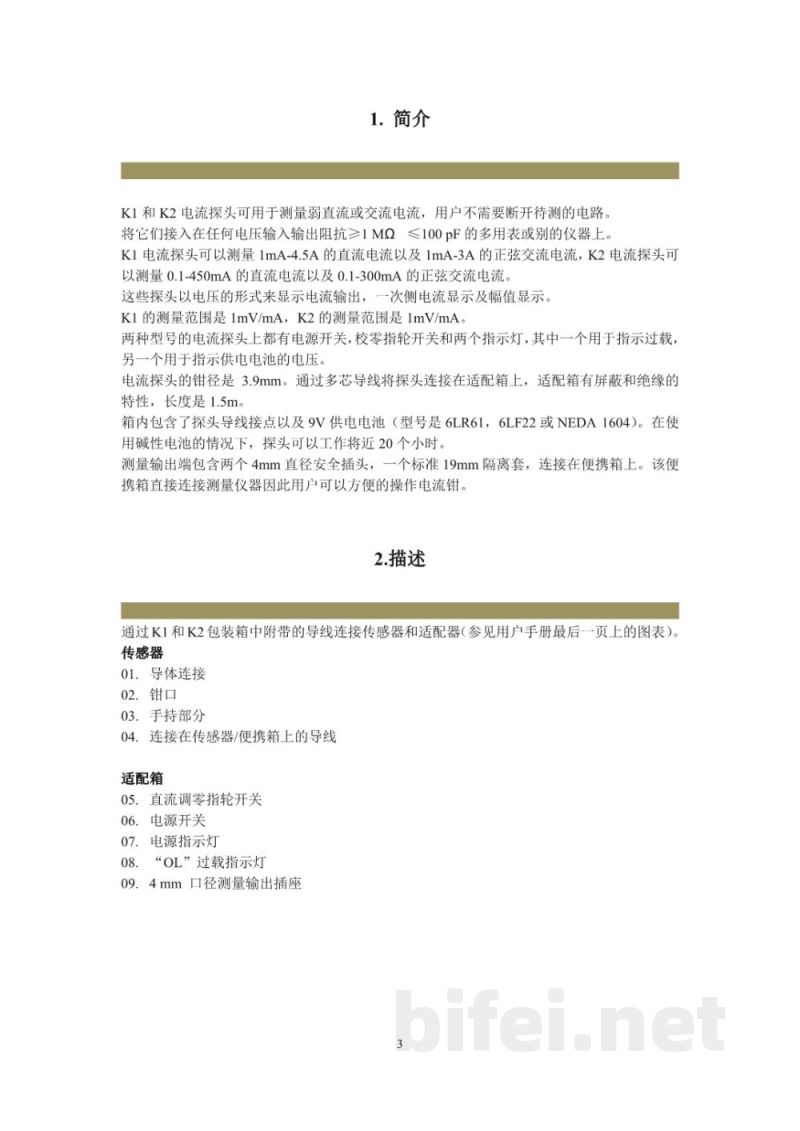

四、产品简介
K1和K2电流探头可用于测量弱直流或交流电流，用户无需断开待测电路即可进行非接触测量。适用于输入阻抗≥1MΩ且电容≤100pF的多用表或其他测量仪器。
K1电流探头测量范围：1mA–4.5A直流电流，1mA–3A正弦交流电流。
K2电流探头测量范围：0.1mA–450mA直流电流，0.1mA–300mA正弦交流电流。
电流以电压形式输出，便于仪器读取与换算。两种型号均具备电源开关、调零装置及指示灯，其中包括过载指示灯与电池电压指示灯。钳口直径为3.9mm。适配箱通过多芯导线连接传感器，具有屏蔽与绝缘特性，长度约1.5m。

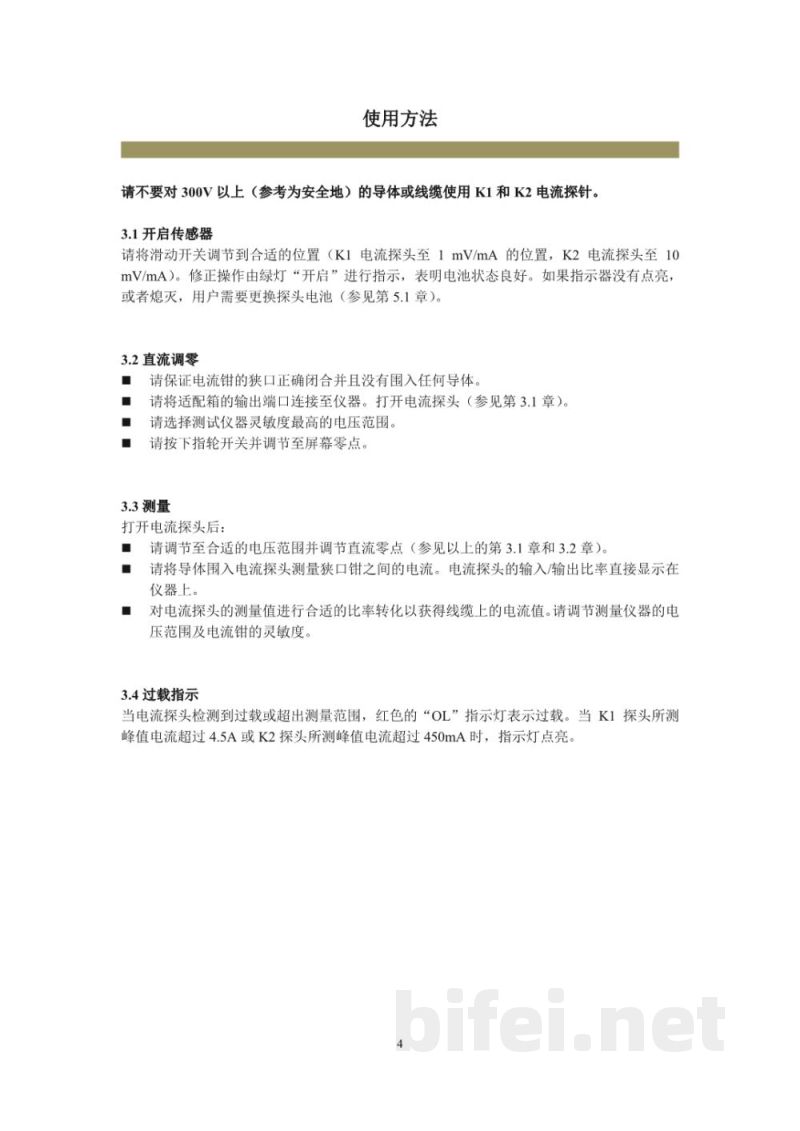

五、使用方法
3.1 开启：将滑动开关置于合适位置（K1为1mV/mA，K2为10mV/mA），绿色指示灯亮表示电池状态正常。若指示灯不亮或熄灭，应更换电池。
3.2 直流调零：确保钳口闭合且无导体，通过调零开关调整输出至零点。
3.3 测量：开启设备后选择合适电压量程，将导体置于钳口内进行测量，根据输入输出比率换算实际电流值。
3.4 过载指示：当超过量程时红色“OL”指示灯亮起。K1超过4.5A或K2超过450mA时触发过载提示。

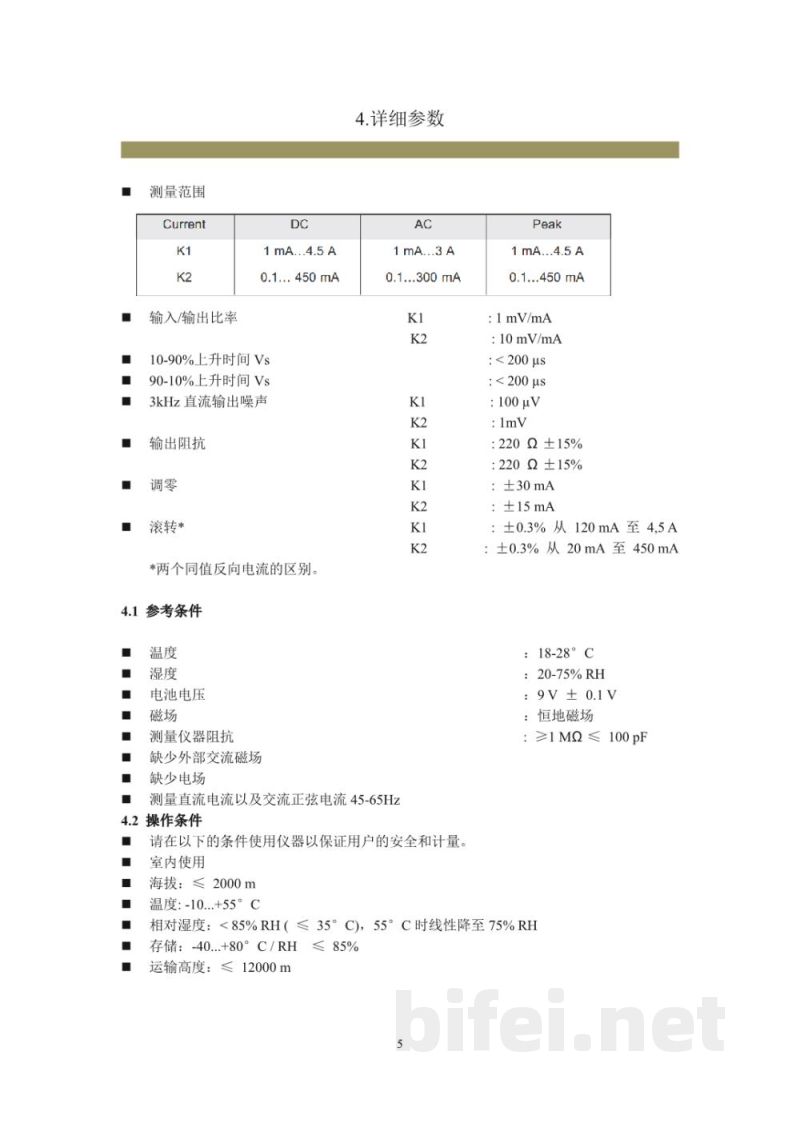

六、技术参数说明
测量范围：K1 DC 1mA–4.5A，AC 1mA–3A；K2 DC 0.1mA–450mA，AC 0.1mA–300mA。
工作频率范围：45–65Hz正弦交流电。
输出特性：电压输出对应电流输入比例。
调零功能：支持手动调零校正。
过载响应：超出量程时指示灯报警。

七、维护说明
5.1 更换电池：电池型号为9V碱性电池（6LR61、6LF22或NEDA1604）。
5.2 清洁：保持钳口接触面清洁以确保测量准确。
5.3 校准：建议定期进行计量校准以保证测量精度。

八、保修说明
产品提供保修服务，具体维修与保养按厂家规定执行。
