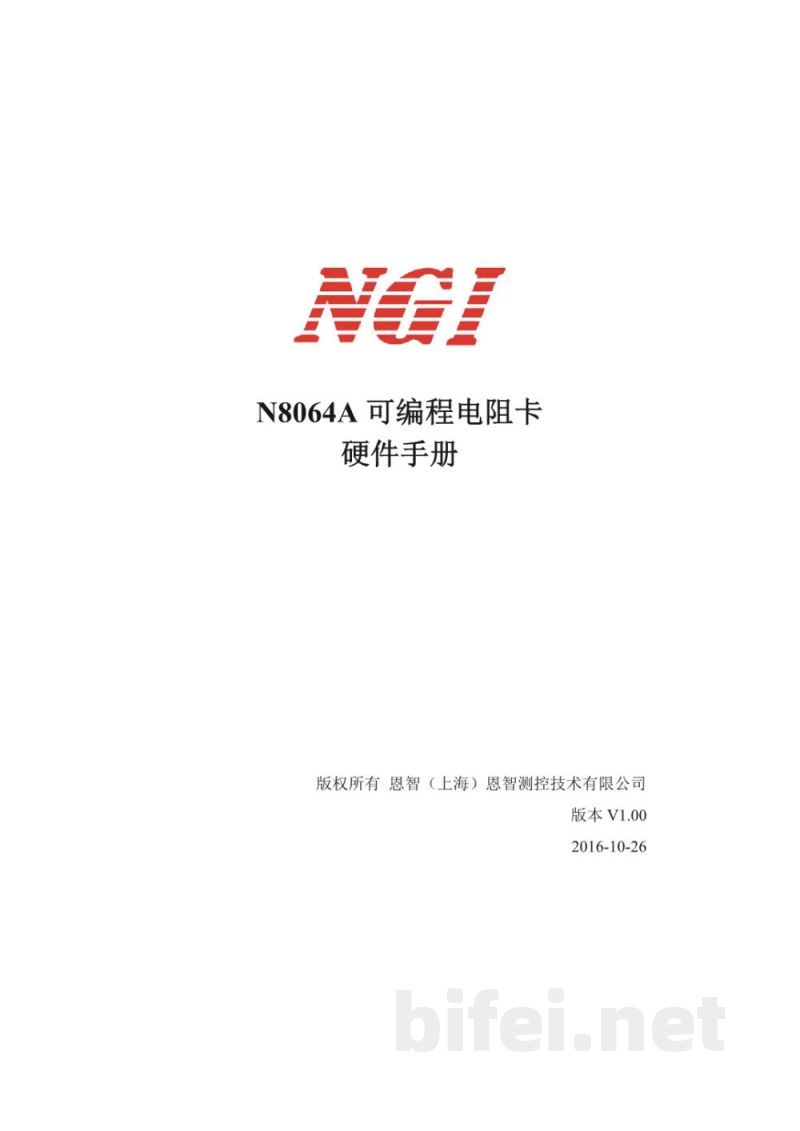

N8064A 可编程电阻卡 硬件手册
版权所有：恩智（上海）恩智测控技术有限公司
版本：V1.00
日期：2016-10-26

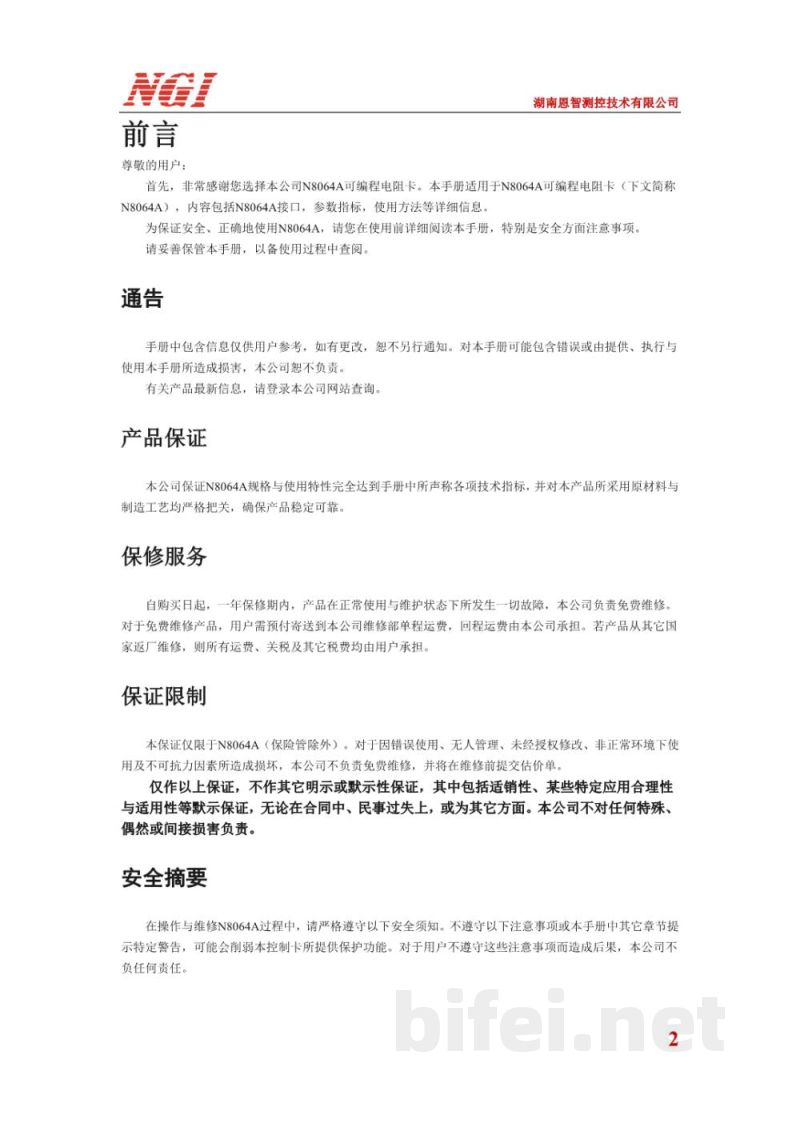

前言
尊敬的用户：
感谢您选择本公司N8064A可编程电阻卡。本手册适用于N8064A（以下简称N8064A），内容包括接口说明、参数指标及使用方法等详细信息。为保证安全、正确使用本设备，请在使用前仔细阅读本手册，特别是安全注意事项，并妥善保存以备查阅。

通告
本手册内容仅供参考，如有更改恕不另行通知。对于因使用本手册信息造成的损失，本公司不承担责任。最新产品信息请以官方网站为准。

产品保证与保修
本公司保证N8064A规格及性能符合手册所述技术指标，并对材料及制造工艺进行严格控制以确保产品可靠性。产品自购买日起享有一年保修期，在正常使用条件下发生故障可提供维修服务。用户需承担寄往维修中心的单程运费，返程费用由公司承担（特殊情况除外）。

保证限制
本保证仅适用于N8064A本体（保险管除外）。因错误使用、未经授权修改、异常环境或不可抗力造成的损坏不在保修范围内。本公司不承担任何间接或附带损失责任。

安全摘要
在操作与维护N8064A过程中必须严格遵守安全规范，否则可能影响设备保护功能并造成设备损坏或人身伤害。

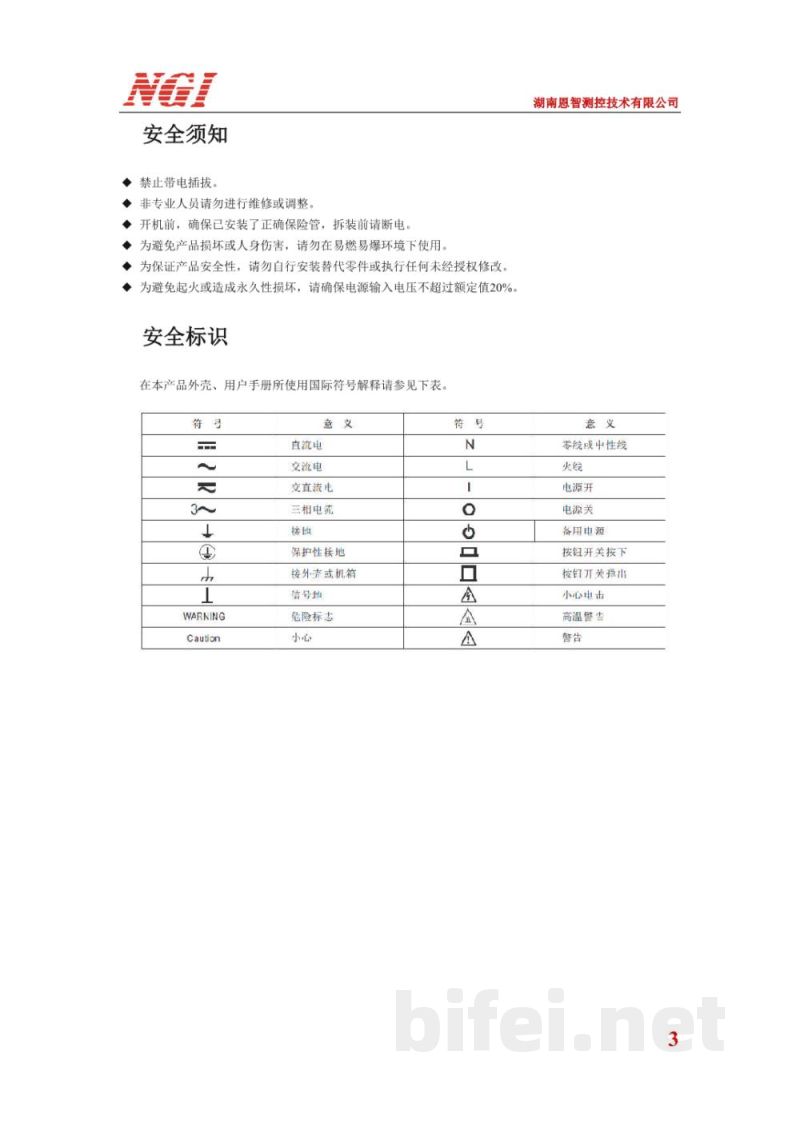

安全须知：
禁止带电插拔设备。非专业人员不得维修或调整设备。拆装前必须断电，并确认已安装正确保险管。禁止在易燃易爆环境中使用设备。请勿擅自更换替代元件或进行未经授权的修改。为避免损坏或火灾风险，输入电压不得超过额定值的20%。

安全标识说明：
文档中使用的符号用于表示直流电、交流电、接地、电源开关及危险警告等信息，请用户严格按照标识操作。

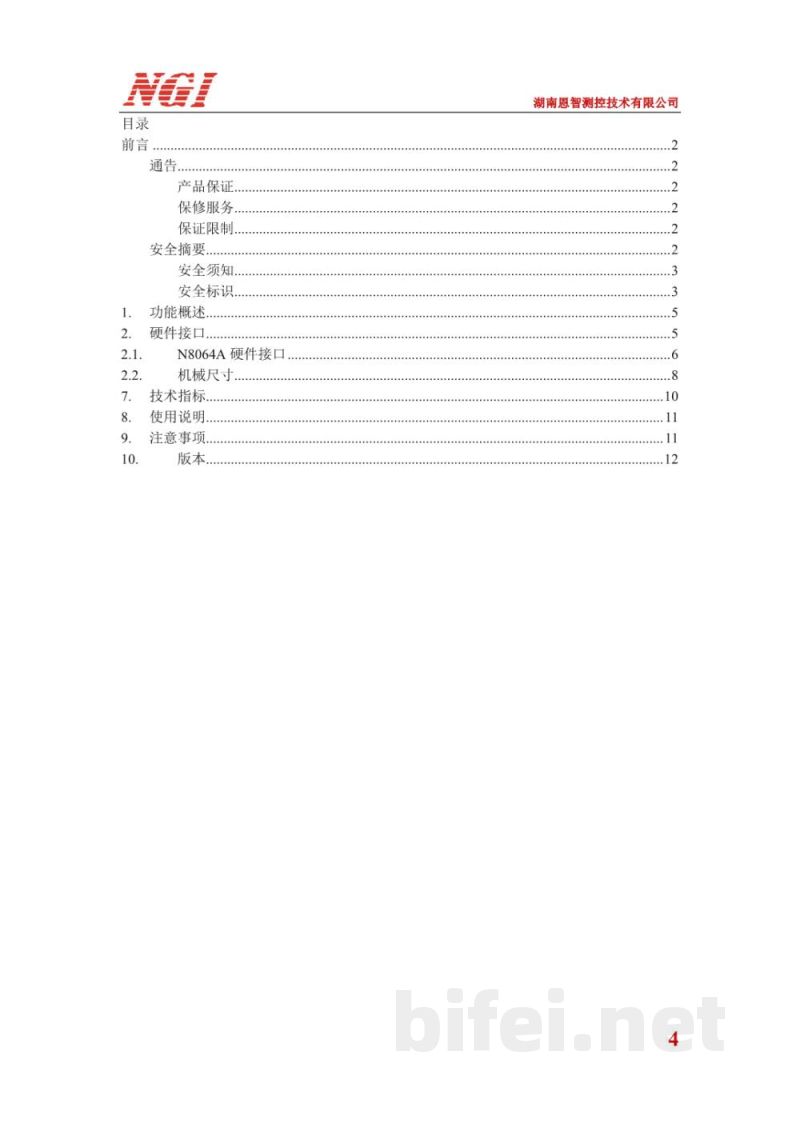

目录
前言
通告
产品保证
保修服务
保证限制
安全摘要
安全须知
安全标识
功能概述
硬件接口
机械尺寸
技术指标
使用说明
注意事项
版本信息

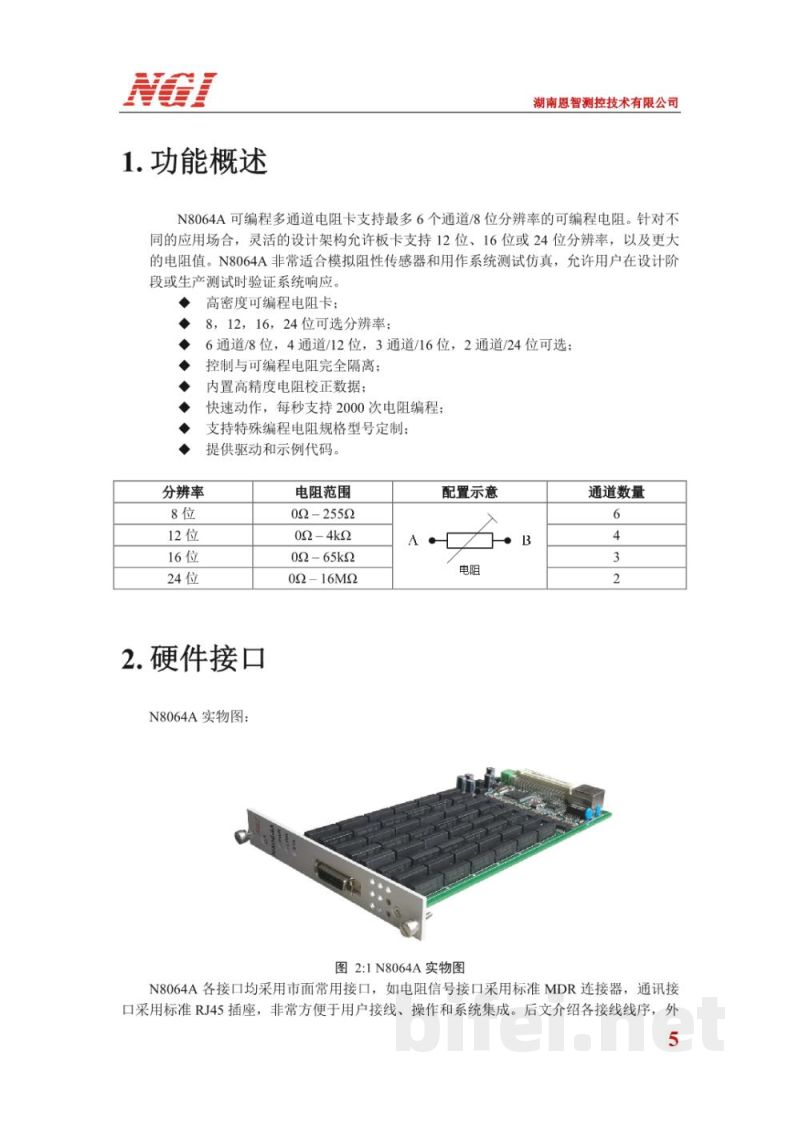

功能概述
N8064A可编程多通道电阻卡支持最多6通道、8位分辨率的可编程电阻。针对不同应用场景，该产品提供灵活架构，可支持12位、16位或24位分辨率以及更大电阻范围。适用于模拟阻性传感器及系统测试仿真，可在设计或生产阶段验证系统响应。

产品特点：
支持8/12/16/24位分辨率可选
6通道（8位）、4通道（12位）、3通道（16位）、2通道（24位）配置
控制与可编程电阻完全隔离
内置高精度电阻校正数据
编程速度高达每秒2000次
支持定制电阻规格型号
提供驱动程序及示例代码

硬件接口
N8064A实物图及接口说明：
采用标准MDR连接器作为电阻信号接口，通讯接口采用标准RJ45插座，便于用户接线与系统集成。

分辨率与电阻范围对应关系：
8位：0Ω–255Ω（6通道）
12位：0Ω–4kΩ（4通道）
16位：0Ω–65kΩ（3通道）
24位：0Ω–16MΩ（2通道）
