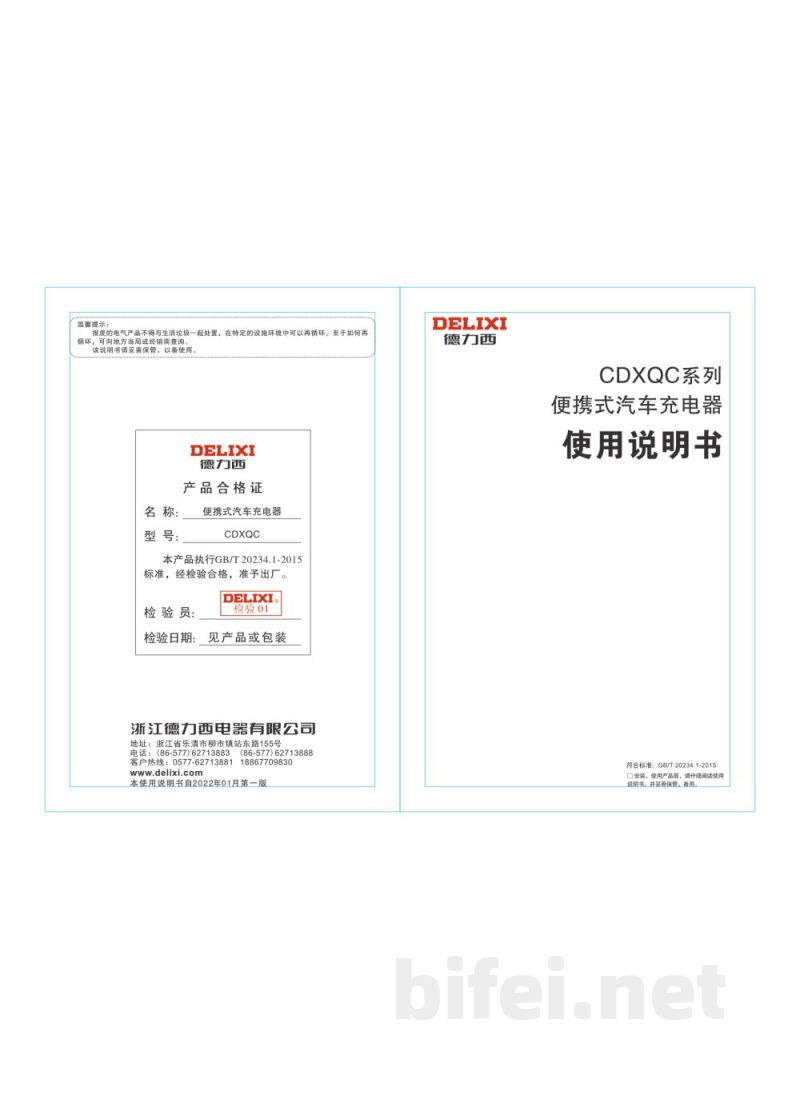

用户手册-德力西 CDXQC-16 便携式汽车充电器

温馨提示
废弃的电气产品不得与生活垃圾一起处置，应在特定设施环境中进行回收再利用，具体回收方式请咨询当地政府或经销商。

德力西 DELIXI
产品合格证
名称：便携式汽车充电器
型号：CDXQC
本产品执行GB/T20234.1-2015标准，经检验合格，准予出厂。
浙江德力西电器有限公司
地址：浙江省乐清市柳市镇站东路155号
电话：0577-62713888 / 0577-62713883
客户热线：0577-62713881 / 18867709830 / delixi.com

使用说明书
CDXQC系列便携式汽车充电器使用说明书
执行标准：GB/T20234.1-2015
请仔细阅读本说明书并妥善保管，以备使用。

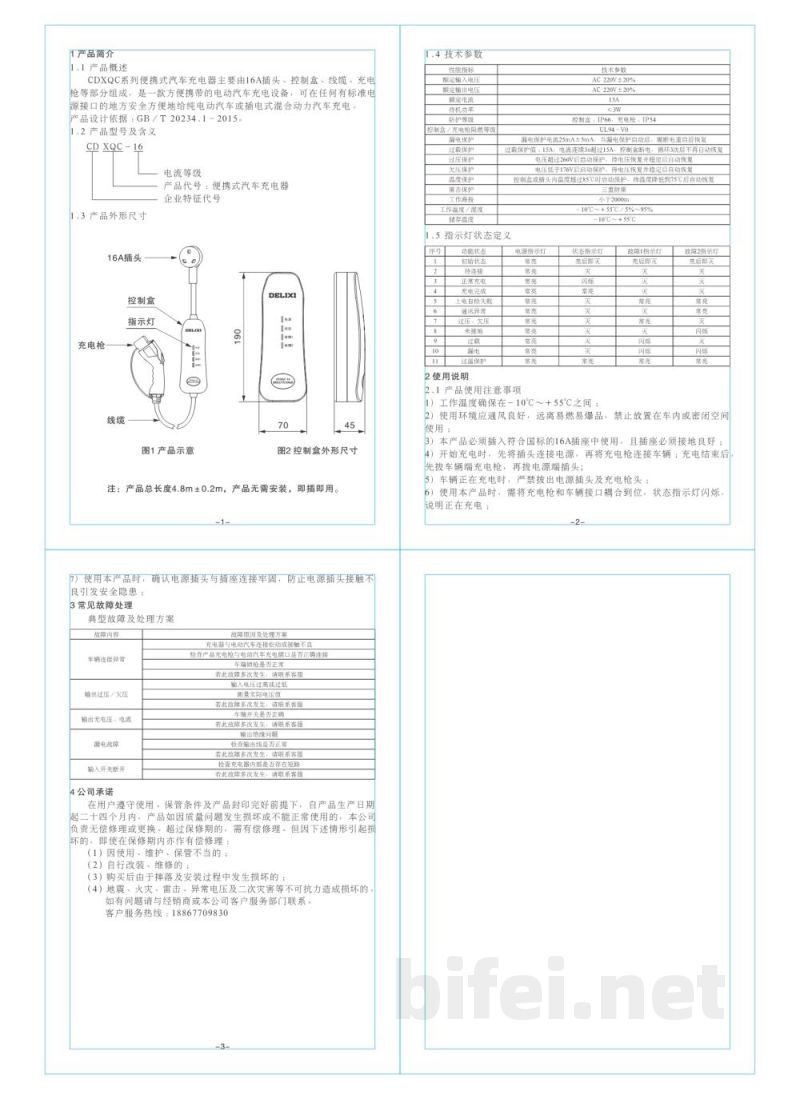

1 产品简介
1.1 产品概述
CDXQC系列便携式汽车充电器主要由16A插头、控制盒、线缆及充电枪等部分组成，是一款便于携带的电动汽车充电设备，可在任何符合标准电源接口的环境下为纯电动汽车或插电式混合动力汽车安全充电。设计依据：GB/T20234.1-2015。

1.2 产品型号及含义
CDXQC-16：企业特征代号+便携式汽车充电器+电流等级。

1.3 产品外形尺寸
产品包含16A插头、控制盒、指示灯、充电枪及线缆。图示见产品说明。
控制盒外形尺寸如图所示。
注：产品总长度约4.8m±0.2m，无需安装，即插即用。

使用注意事项
使用本产品时，必须确认电源插头与插座连接牢固，防止接触不良引发安全隐患。

3 常见故障处理
典型故障及处理方案：
1. 车辆连接异常：检查充电枪与车辆充电接口是否正确连接，确认插接是否牢固。
2. 输出无电压/过压：检查输入电压是否异常，测量实际电压。
3. 漏电故障：检查线路及设备绝缘状态，确认是否存在内部损坏。
如故障多次发生，请联系客户服务。

4 公司承诺
在用户遵守使用及保管条件且产品封印完好的情况下，自产品生产日起二十四个月内，如因质量问题导致损坏或无法正常使用，公司提供免费维修或更换服务。
以下情况不在保修范围内：
（1）使用、维护或保管不当造成损坏；
（2）自行改装或维修造成损坏；
（3）跌落或安装不当造成损坏；
（4）地震、火灾、雷击及异常电压等不可抗力造成损坏。

客户服务热线：18867709830

1.4 技术参数
额定输入电压：AC 220V±20%
额定输出电压：AC 220V±20%
额定电流：13A
功耗：≤3W
防护等级：控制盒IP66，充电枪IP54
过载保护、过压保护、欠压保护、漏电保护、温度保护、雷击保护
工作海拔：≤2000m
工作湿度：10%~95%
工作温度：-10℃~+55℃

5 指示灯状态定义
设备具有电源指示灯、状态指示灯及故障指示灯，用于显示充电、连接及异常状态，不同状态对应不同闪烁或常亮模式。

2 使用说明
2.1 使用注意事项
（1）工作温度应在-10℃~+55℃之间。
（2）使用环境应通风良好，远离易燃易爆物品，禁止在车内或密闭空间使用。
（3）必须使用符合国标的16A插座且确保接地良好。
（4）充电顺序：先连接电源插头，再连接车辆充电枪；结束时先拔车辆端，再拔电源端。
（5）充电过程中禁止拔出电源插头或充电枪。
（6）确保充电枪与车辆接口完全插接到位。
