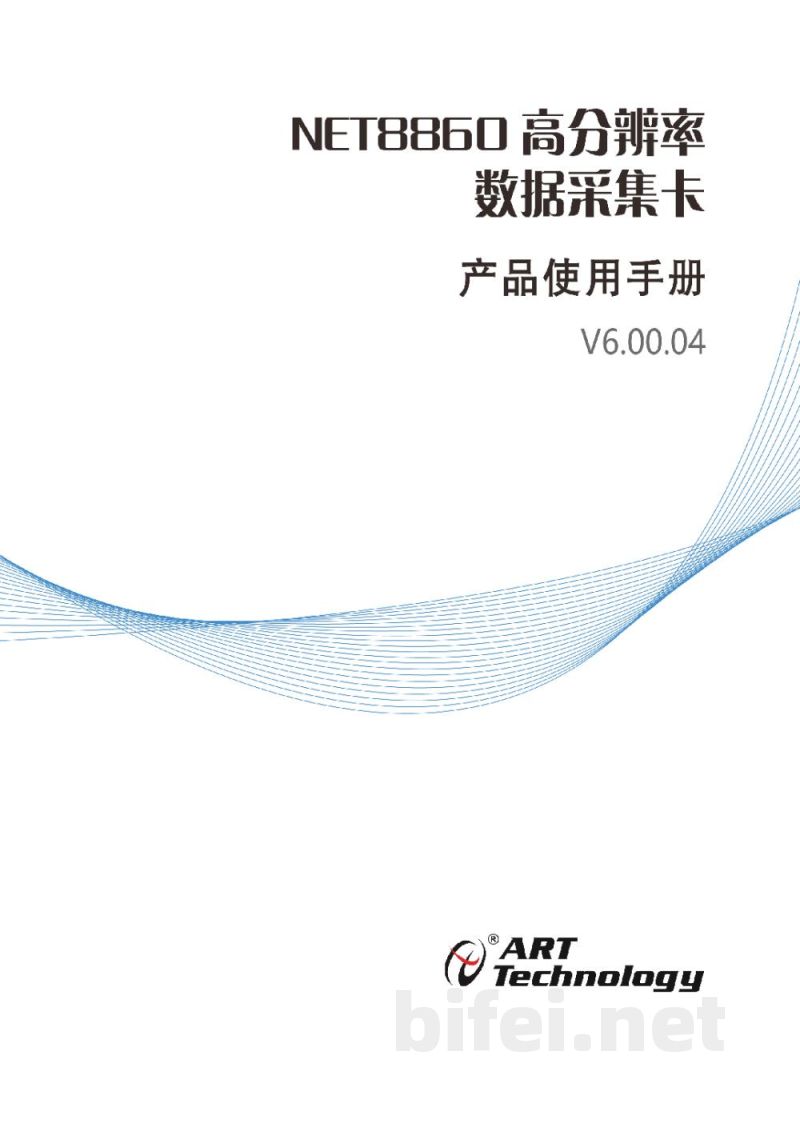

NET8860 高分辨率数据集卡 产品使用手册 V6.00.04

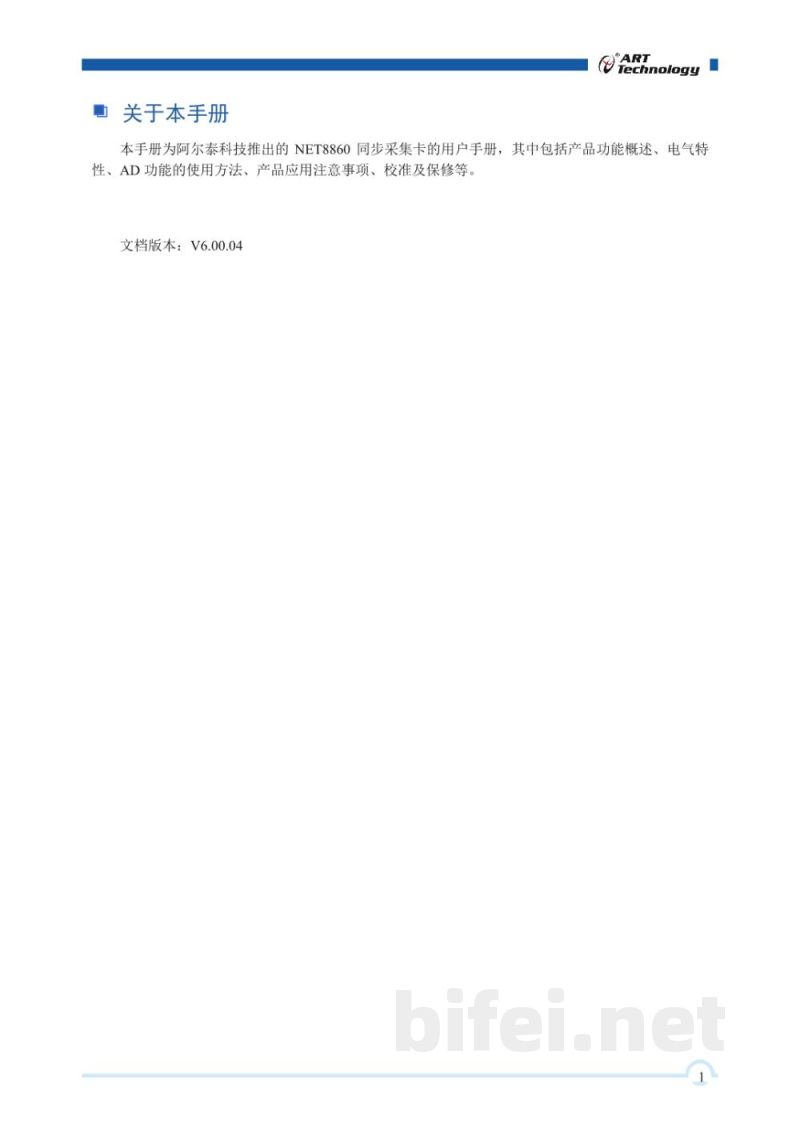

关于本手册
本手册为阿尔泰科技推出的NET8860同步采集卡用户手册，内容包括产品功能概述、电气特性、AD功能使用方法、产品应用注意事项、校准及保修等。

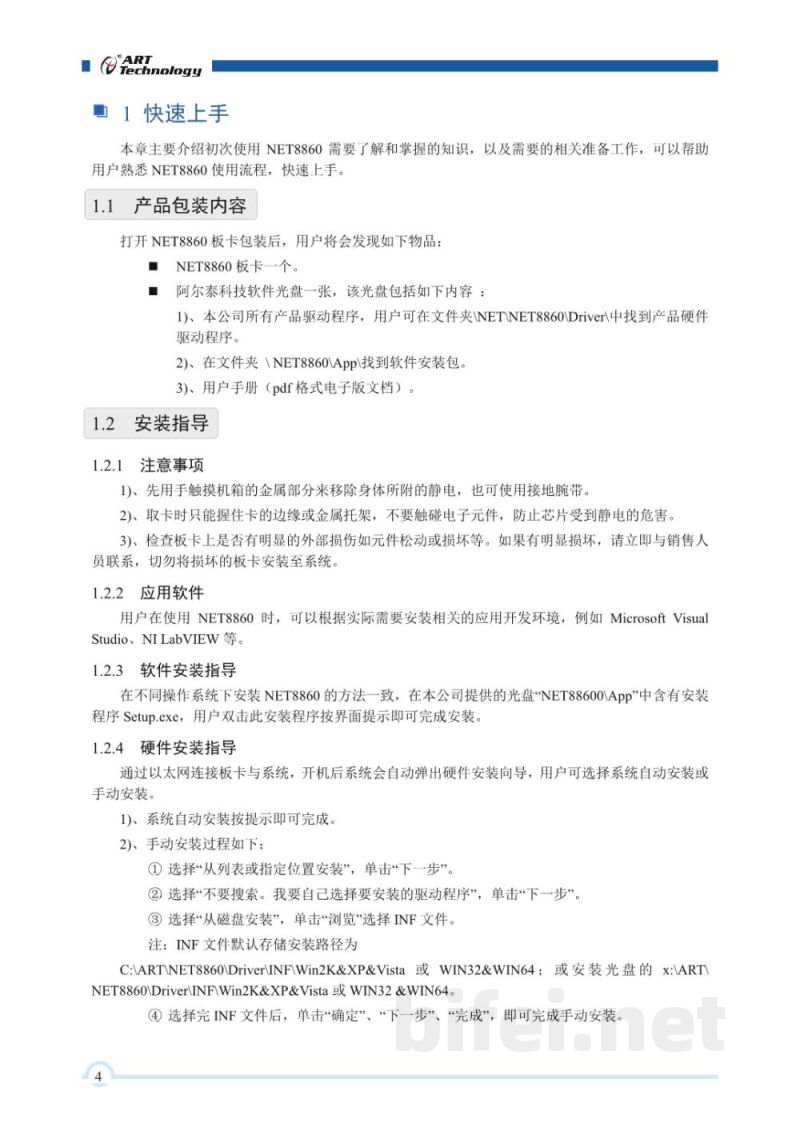

快速上手
本章介绍首次使用NET8860需要了解的基本知识及准备工作，帮助用户快速熟悉使用流程。

1.1 产品包装内容
打开NET8860板卡包装后包含：
1. NET8860板卡一块
2. 软件光盘一张（包含驱动程序、软件安装包及PDF用户手册）
驱动路径：INETINET8860Driver
软件安装包路径：INET8860VAppl

1.2 安装指导

1.2.1 注意事项
1. 使用前请触摸机箱金属部分或佩戴接地腕带以释放静电
2. 取卡时仅握住边缘或金属托架，避免接触电子元件
3. 检查板卡是否存在损坏，如有问题应立即联系销售人员，不得安装损坏板卡

1.2.2 应用软件
可根据需要安装开发环境，如 Microsoft Visual Studio、NI LabVIEW 等

1.2.3 软件安装指导
在不同操作系统下安装方法一致，光盘中提供 Setup.exe 安装程序，双击后按提示完成安装

1.2.4 硬件安装指导
通过以太网连接板卡与系统，开机后系统会自动弹出硬件安装向导，可选择自动安装或手动安装
手动安装步骤：
1. 选择驱动安装路径（后续内容在原文中未完整提供）

2 功能概述

产品简介
NET8860为高分辨率同步采集卡，支持多种数据采集与控制功能

2.1~2.3 功能与规格
包括产品性能描述、规格参数、AI模拟量输入、噪声与采样率关系、DIO数字量输入输出、+5V输出、板卡功耗、外部供电、设备配置及以太网特性（出厂默认值）等

设备特性
3.1 外形图及主要元件说明
3.2 尺寸图
3.3 连接器定义

4 AI模拟量输入
4.1 AI功能框图
4.2 数据采集注意事项：远离噪声源、使用高质量同轴电缆等
4.3 AI自动校准（CAL）
4.4 AI信号连接
4.5 AI数据存储顺序（单通道、多通道）

4.6 AI采集模式
支持按需单点采样、有限点采样、连续采样

4.7 触发模式
包括开始触发与暂停触发

4.8 触发类型
支持软件强制触发、模拟触发、数字触发

5 数字量输入输出
DI/DO功能框图及使用注意事项
DI输入与DO输出连接方式说明

6 多卡同步
6.1 时钟信号：参考时钟、采样时基、同步脉冲、开始触发
6.2 多卡同步实现方法：主采样时钟同步、外部参考时钟同步

7 产品保修
保修说明、技术支持与服务、返修注意事项
