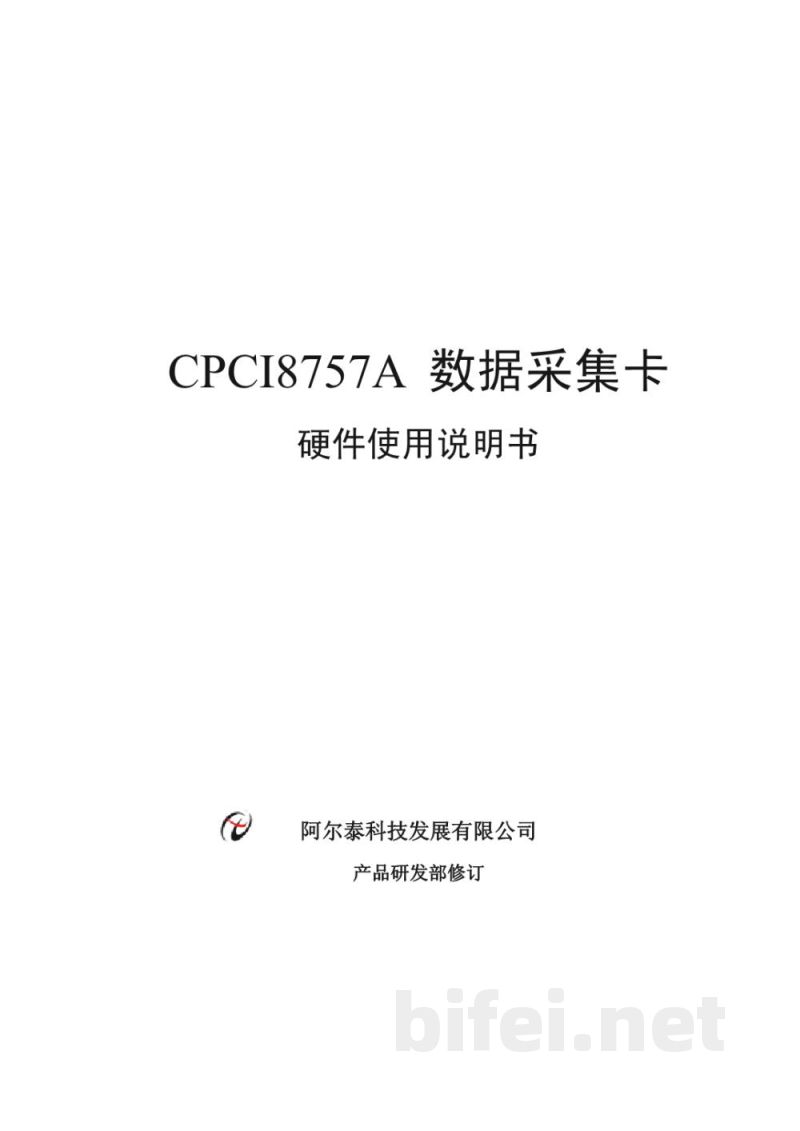

CPCI8757A数据采集卡硬件使用说明书
阿尔泰科技发展有限公司 产品研发部修订
版本:V6.00.01

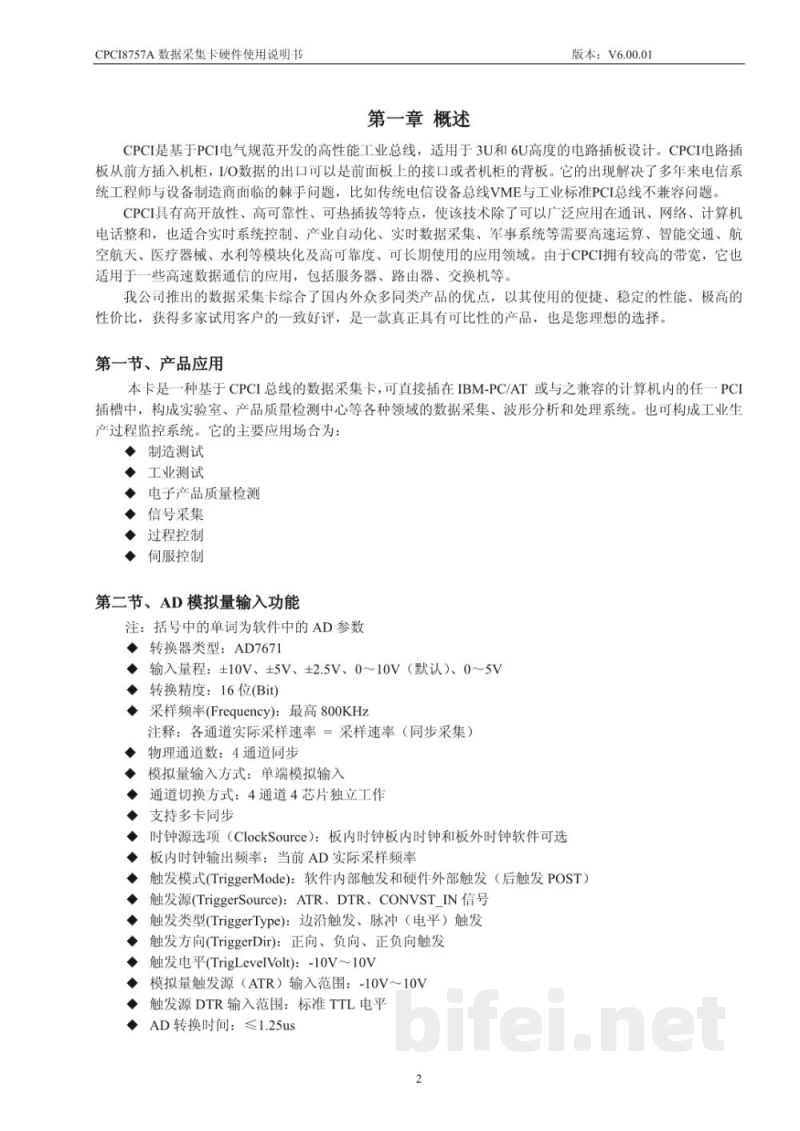

第一章 概述
CPCI是基于PCI电气规范开发的高性能工业总线,适用于3U和6U高度的电路插板设计。CPCI电路插板从前方插入机柜,I/O数据可以通过前面板接口或机柜背板输出。该技术解决了传统VME总线与PCI总线不兼容的问题,具有高开放性、高可靠性及可热插拔等特点,广泛应用于通信、网络、工业自动化、实时数据采集、军事系统、智能交通、航空航天及医疗设备等领域。
本产品为基于CPCI总线的数据采集卡,可用于实验室测试、质量检测及工业过程监控系统,适用于信号采集与波形分析处理等应用场景。
第一节 产品应用
本卡可直接插入PCI兼容系统中,用于构建数据采集与处理系统,主要应用包括制造测试、工业测试、电子产品质量检测、信号采集、过程控制及伺服控制等。
第二节 AD模拟量输入功能
转换器类型:AD7671
输入量程:±10V、±5V、±2.5V、0~10V(默认)、0~5V
转换精度:16位
最高采样频率:800KHz(同步采集时各通道实际速率与通道数相关)
物理通道:4通道同步采集
模拟输入方式:单端输入
通道切换方式:4通道独立工作,支持多卡同步
时钟源:板内时钟/板外时钟可选
触发模式:软件触发与硬件外部触发(后触发POST)
触发源:ATR、DTR、CONVST_IN
触发类型:边沿触发、脉冲(电平)触发
触发方向:正向、负向、正负向
触发电平范围:-10V~10V
ATR输入范围:-10V~10V
DTR输入:标准TTL电平
AD转换时间:≤1.25us
板载时钟:40MHz
工作温度:0℃~+50℃
存储温度:-20℃~+70℃

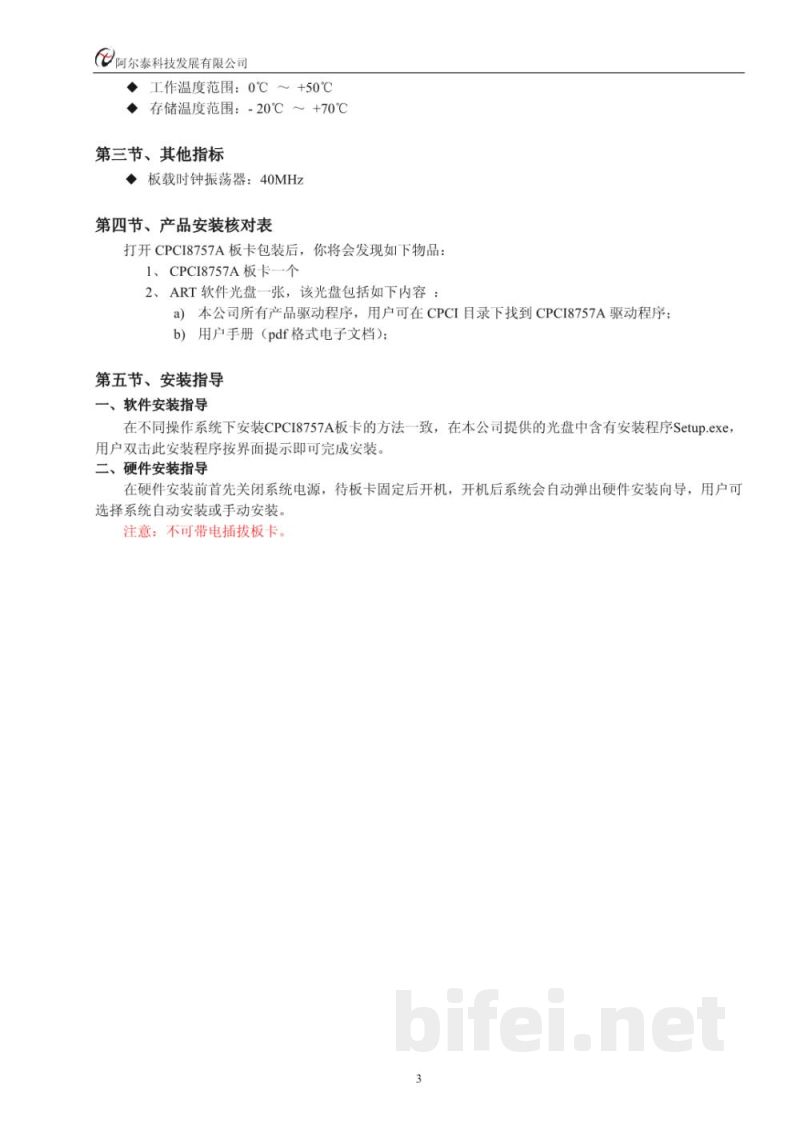

第三节 其他指标
板载时钟振荡器:40MHz
第四节 产品安装核对表
打开包装后应包含:CPCI8757A板卡一块、ART软件光盘一张(含驱动程序及PDF用户手册)。
第五节 安装指导
软件安装:在操作系统中运行光盘Setup.exe,根据提示完成驱动安装。
硬件安装:安装前必须关闭系统电源,固定板卡后再开机,禁止带电插拔。

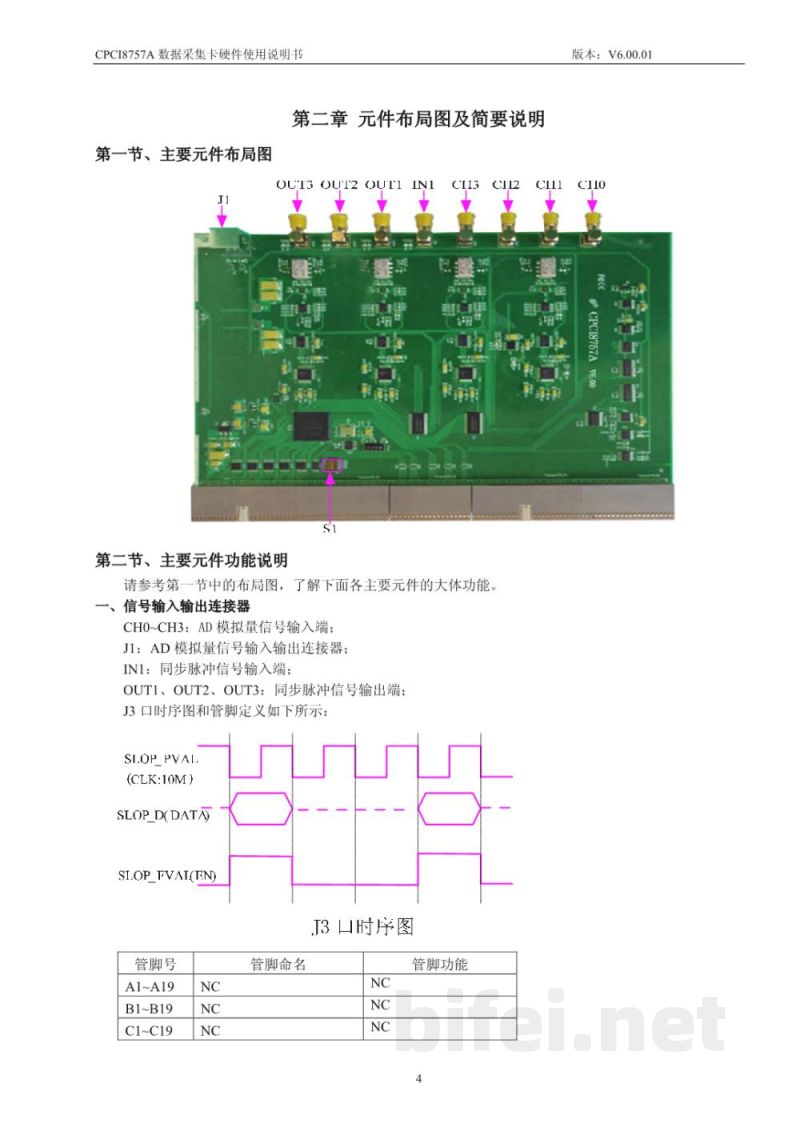

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
第三章 各种信号的连接方法
AD模拟量信号输入连接器定义
J1信号输入输出连接器定义
模拟量输入/输出接口
同步触发脉冲信号连接方法
时钟输入输出与触发信号连接方法
多卡同步实现方法
第五章 数据格式、排列顺序及换算关系
AD模拟量输入数据格式及码值换算
第六章 各种功能的使用方法
AD触发功能使用方法
AD内时钟与外时钟功能原理
软件自动校准
多卡同步实现方法
第七章 产品应用注意事项、校准与保修
注意事项
AD模拟量输入校准
保修说明
