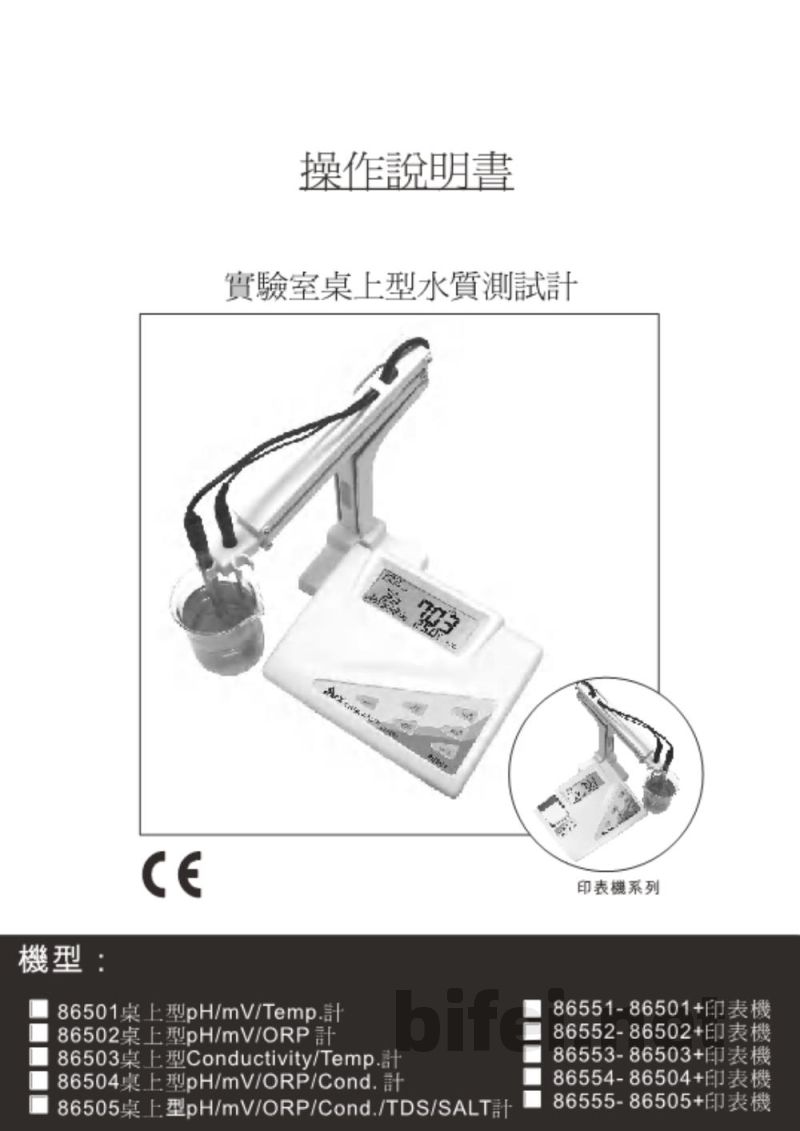

操作说明书
实验室桌上型水质测试仪

型号：
86501：桌上型 pH/mV/Temp.计
86502：桌上型 pH/mV/ORP计
86503：桌上型 Conductivity/Temp.计
86504：桌上型 pH/mV/ORP/Cond.计
86505：桌上型 pH/mV/ORP/Cond./TDS/SALT计

打印机系列：
86551：86501 + 打印机
86552：86502 + 打印机
86553：86503 + 打印机
86554：86504 + 打印机
86555：86505 + 打印机

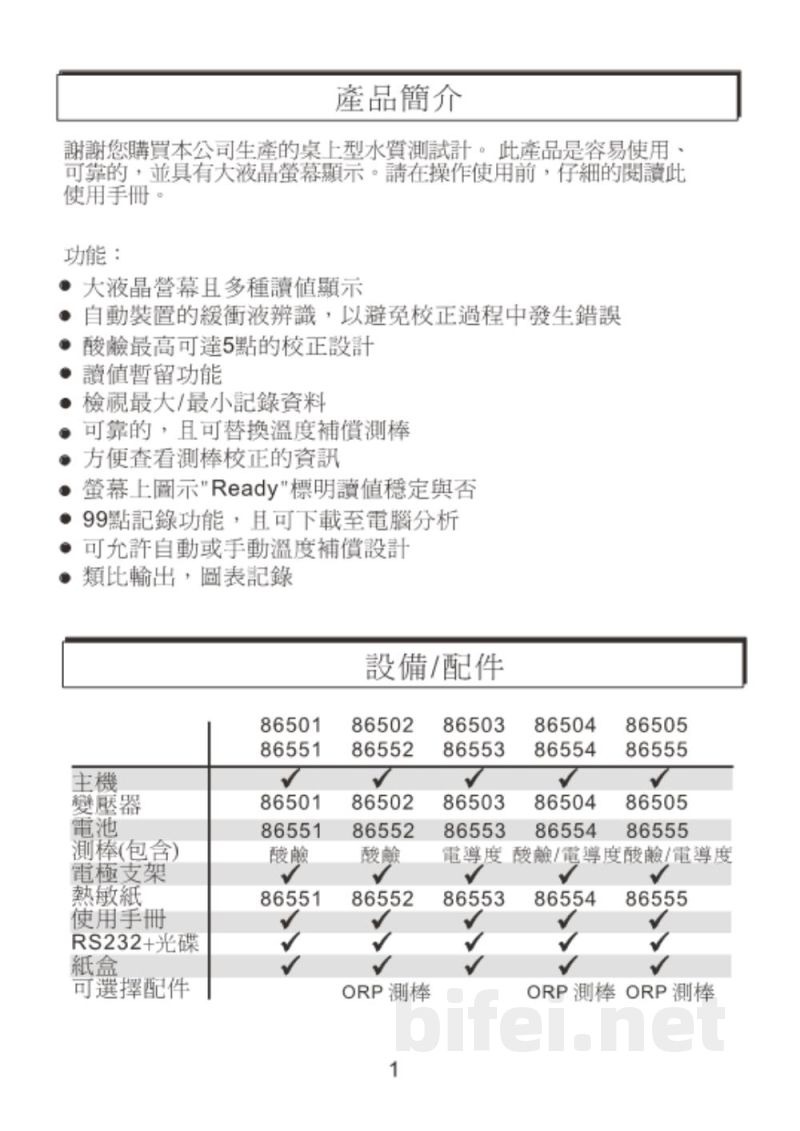

产品简介：
感谢您购买本公司生产的桌上型水质测试仪。本产品操作简便、性能可靠，配备大液晶显示屏。在使用前请仔细阅读本说明书。

功能特点：
· 大液晶屏幕，多参数同时显示
· 自动校正识别功能，避免校正过程错误
· 支持最高5点校正设计
· 数据保持（Hold）功能
· 最大/最小值记录功能
· 可更换温度补偿探棒
· 屏幕显示“Ready”提示测量稳定状态
· 数据存储与下载功能（可连接电脑分析）
· 自动/手动温度补偿设计

功能列表：
pH值测量
mV值测量（±499mV）
ORP氧化还原电位测量（±1999mV）
电导率测量
TDS总溶解固体测量
盐度测量
自动/手动温度补偿设置
数据记录与存储
最大/最小值记录
参数设置模式

设置功能：
P1.0：数据传输
P2.0：数据清除
P3.0：查看斜率与偏移值（pH电极/电导电极）
P4.0：pH缓冲液设置 / 电导常数（Cell Constant）
P5.0：温度设定（电导测量）
P6.0：READY稳定提示设置
P7.0：温度单位设置
P8.0：实时日期/时间设置
P9.0：恢复出厂设置

校正功能：
pH测棒校正
电导率测棒校正
TDS校正
盐度校正

测棒维护与存放：
用于电极的维护与保存说明

产品规格与附件：
包装内容包括：
· 主机
· 电源适配器
· 电极/测棒（含）
· 电极支架
· 使用手册
· RS232接口及光盘（部分型号）
· 包装盒

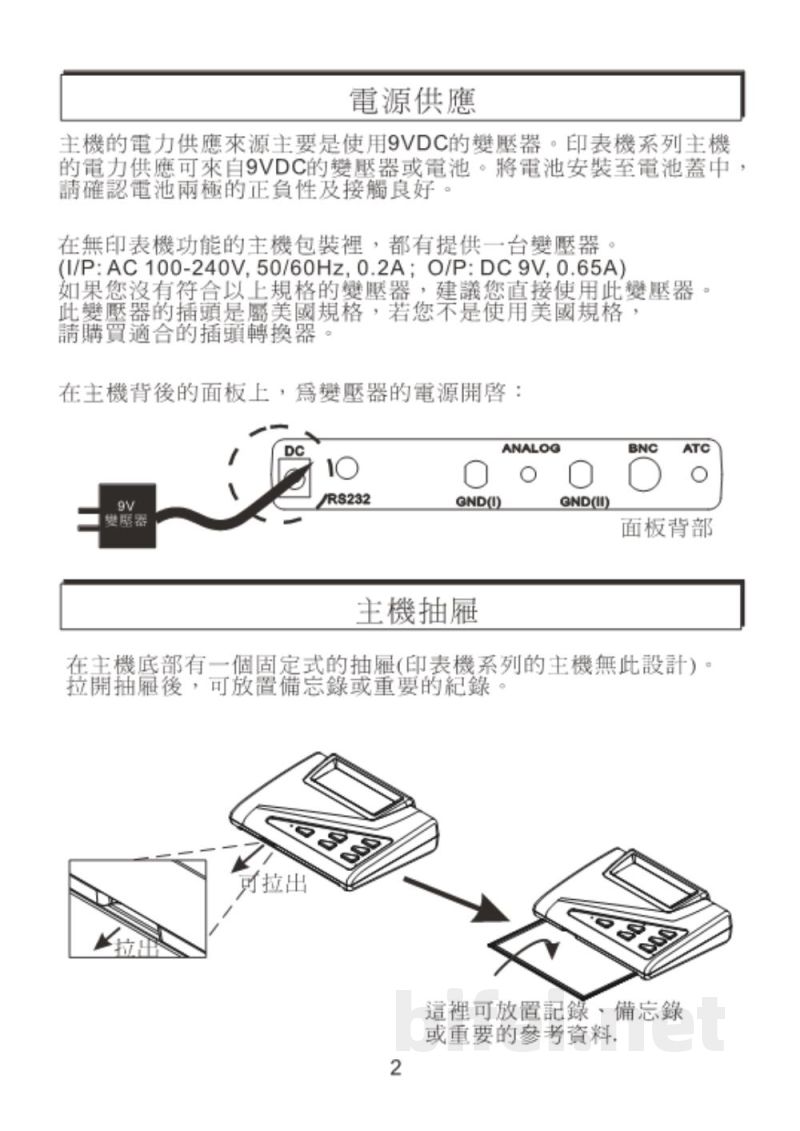

电源供应：
主机电源主要使用9V DC适配器。打印机系列主机可使用适配器或电池供电。请确保电池安装时正负极正确接触良好。

电源适配器规格：
I/P: AC100-240V 50/60Hz 0.2A
O/P: DC9V 0.65A

设备背面设有电源与接口面板，包括ANALOG、RS232、BNC等接口。底部设有抽屉式结构（部分型号无打印机功能）。

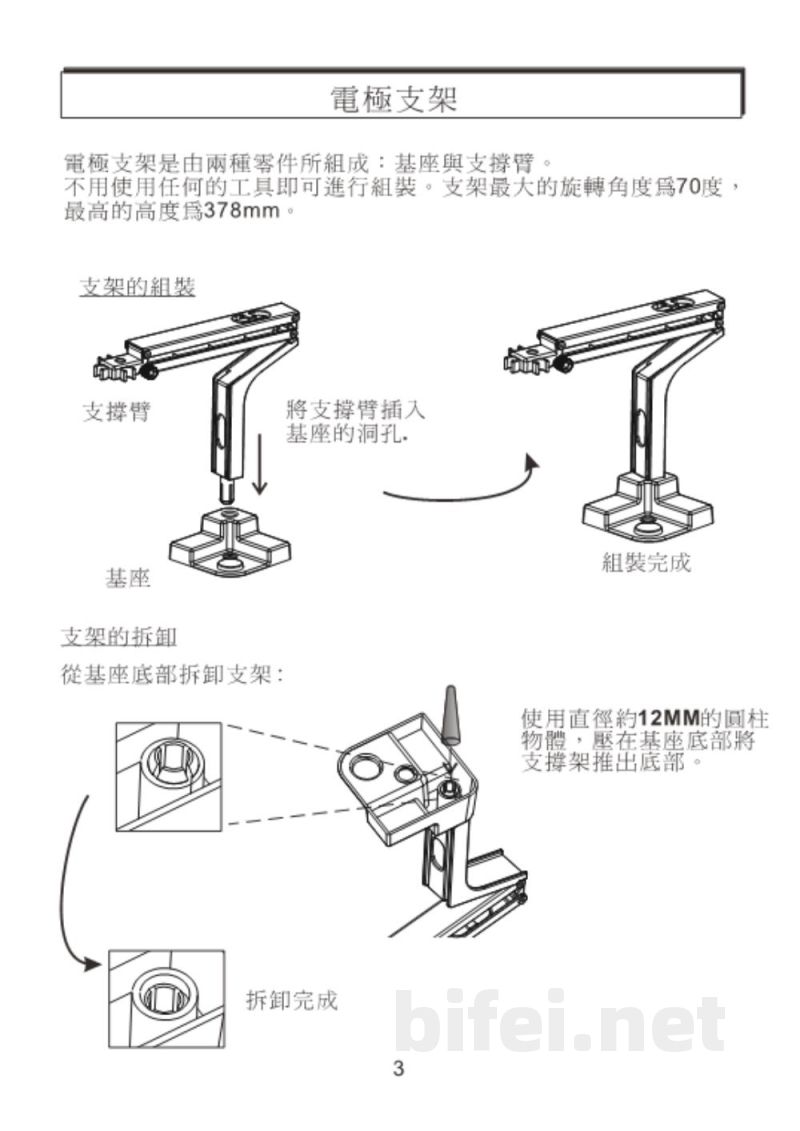

电极支架说明：
支架由基座与支臂组成，无需工具即可组装。最大旋转角度70度，最高高度378mm。

支架安装方法：
将支撑臂插入基座孔位即可完成安装。

支架拆卸方法：
使用约12mm圆柱体从基座底部顶出支撑结构即可拆卸。
