德国EA EL 9000B 15U-24U系列 直流电子负载(线性) - 使用说明书

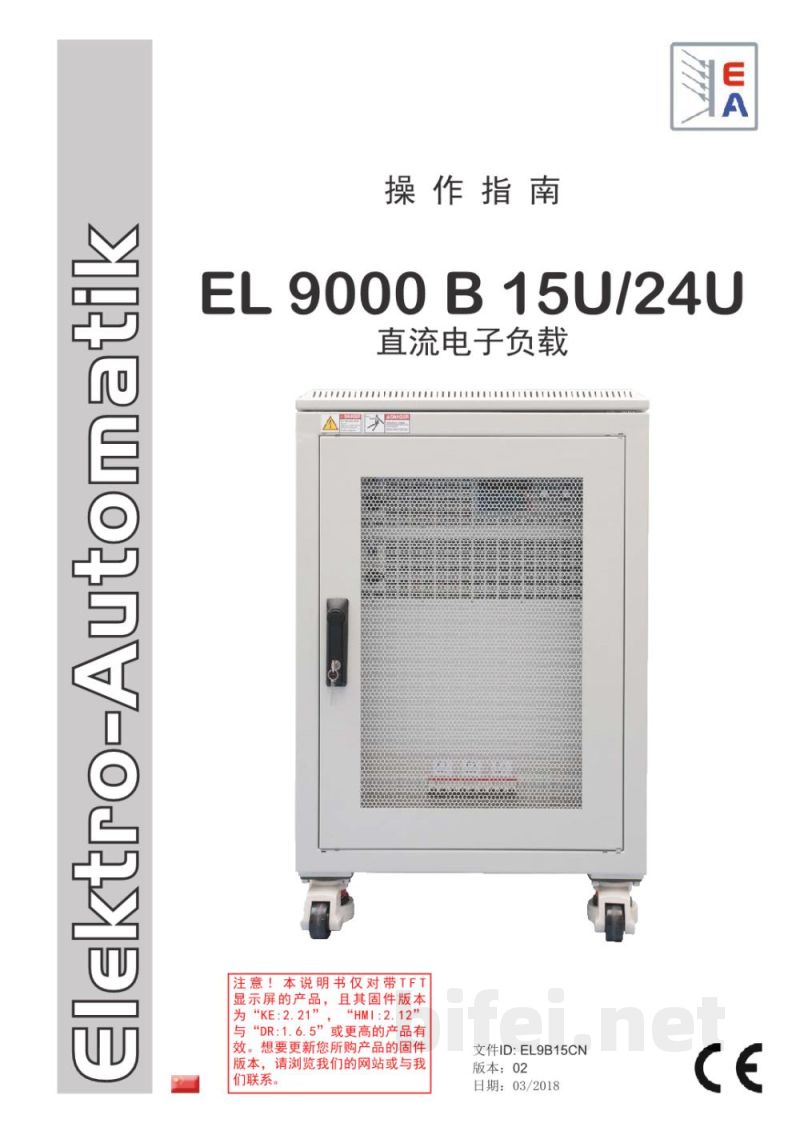

EL 9000 B 15U/24U 直流电子负载 操作指南

注意：本说明书仅适用于带TFT显示屏的产品，且固件版本满足以下要求：HMI:2.12、KE:2.21、DR:1.6.5或更高版本。如需更新固件，请访问官方网站或联系供应商。

文件ID：EL9B15CN
版本：02
日期：03/2018

制造商：
["company","EA Elektro-Automatik","上海代表处及德国EA Elektro-Automatik相关产品"]

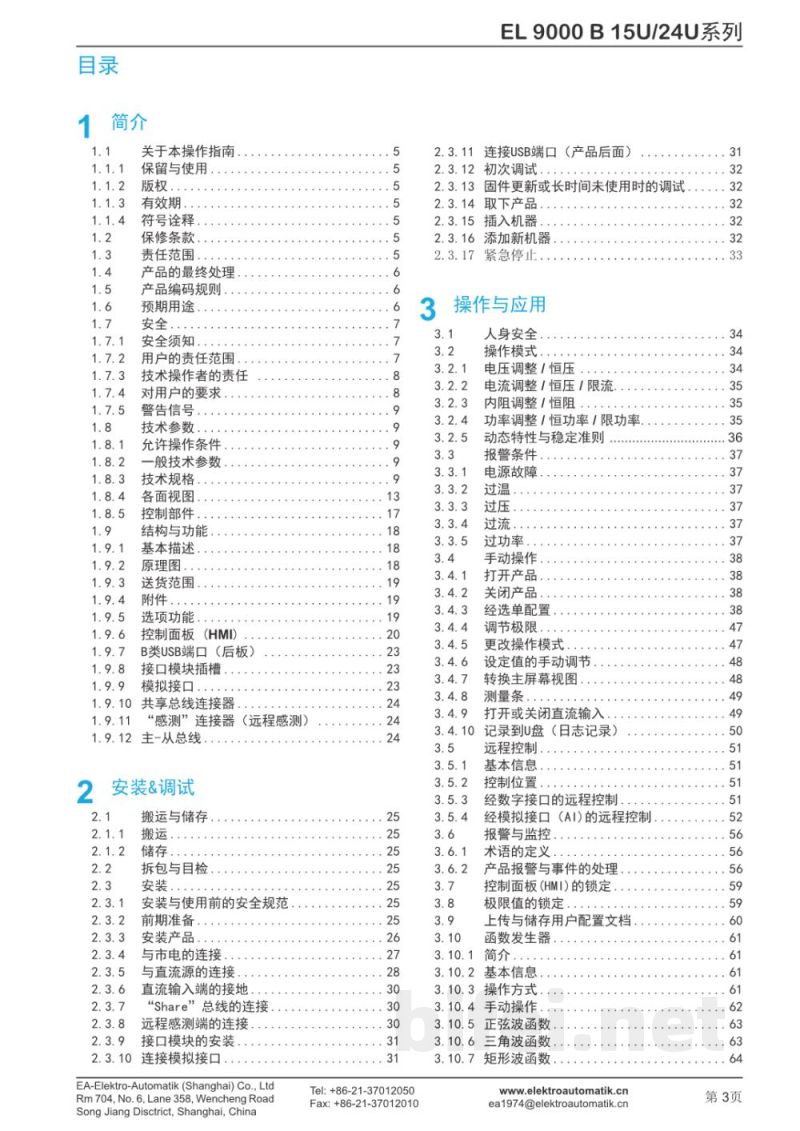

目录（整理）

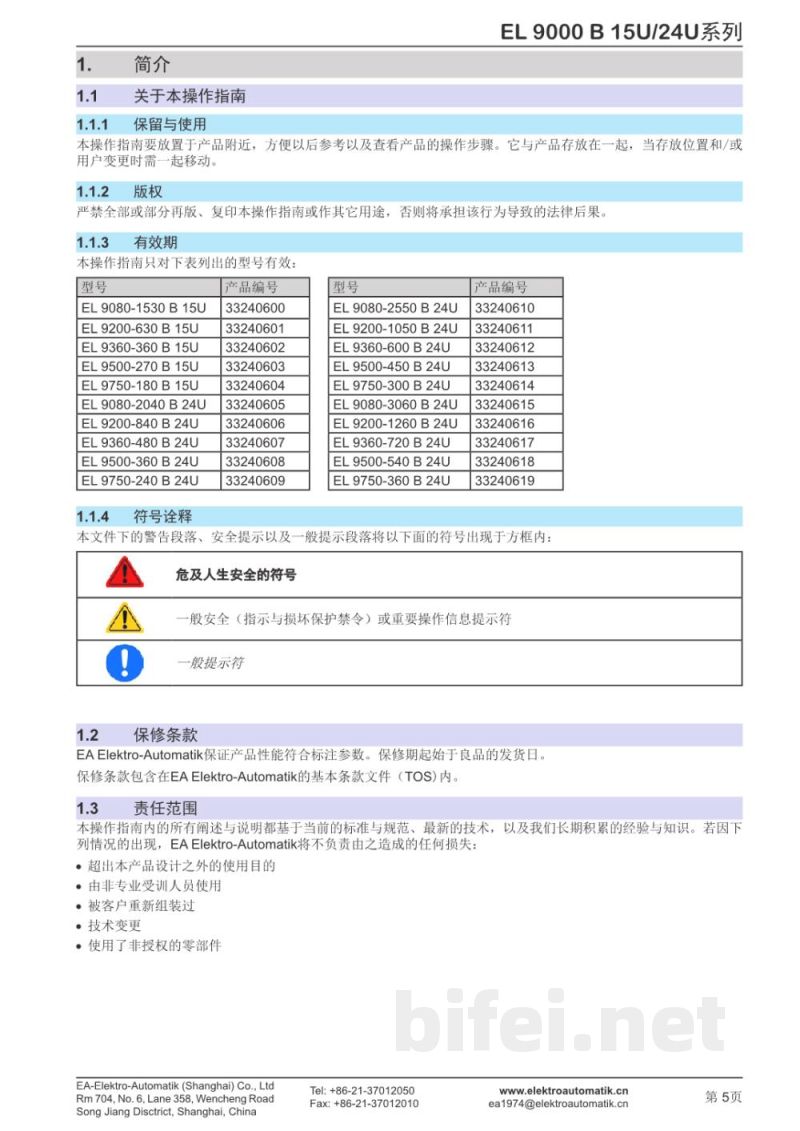

简介
关于本操作指南（保留与使用、版权、有效期）
符号诠释
保修条款
责任范围
产品最终处理
产品编码规则
预期用途
安全（安全须知、用户责任、操作要求、警告信号）
技术参数（允许操作条件、一般技术参数、技术规格）
结构与功能（各面视图、控制部件、原理图、基本描述）
供货范围、附件与选项功能
控制接口（HMI、USB端口、接口模块、模拟接口、共享总线、远程感测、主从总线）
安装与调试
操作与应用

1. 安装与使用前安全规范
- 使用前必须阅读本手册
- 搬运、安装、拆卸、调试必须遵守电气安全规范
- 连接或拆卸设备前必须断电
- 禁止带电插拔接口模块
- 长时间不用或固件升级时需遵循规定流程

2. 搬运与储存
- 搬运时注意防震防潮
- 储存环境应符合设备要求
- 拆包后需进行外观检查

3. 安装
- 按步骤完成设备安装与连接
- 连接市电前确认输入规格匹配
- 连接直流输入端并确保正确接地
- 正确连接Share总线与远程感测端
- 按说明安装接口模块并连接模拟接口
- USB端口用于数据通信与日志记录

4. 初次调试
- 首次上电前检查所有连接
- 确认固件版本符合要求
- 长时间未使用后需按规定流程重新调试
- 支持紧急停止功能

5. 操作与应用
5.1 操作模式
- 电压调整 / 恒压模式
- 电流调整 / 恒流 / 限流模式
- 内阻调整 / 恒阻模式
- 功率调整 / 恒功率 / 限功率模式

5.2 动态特性与保护
- 报警条件包括：过压、过流、过功率、过温、电源故障
- 系统具备自动保护与监控功能

5.3 手动操作
- 开关设备
- 设置极限值
- 切换操作模式
- 调节设定值
- 切换主屏幕显示
- 控制直流输入开关
- 支持U盘日志记录

5.4 远程控制
- 支持数字接口远程控制
- 支持模拟接口（AI）远程控制
- 支持控制位置切换与监控

5.5 控制与安全功能
- 控制面板锁定功能（HMI锁定）
- 参数极限锁定
- 用户配置文件上传与存储
- 报警与事件处理机制

5.6 函数发生器功能
- 支持正弦波输出
- 支持三角波输出
- 支持矩形波输出
- 支持手动模式配置波形参数

6. 控制接口说明
- HMI控制面板用于本地操作
- 后面板USB接口用于通信与数据记录
- 支持接口模块扩展
- 支持模拟输入控制接口
- 支持共享总线连接
- 支持远程感测（Sense）连接
- 支持主从总线控制结构

7. 安装与调试流程总结
- 开箱检查设备
- 按规范完成电源与负载连接
- 检查接地与安全连接
- 完成接口模块安装
- 进行初次上电测试
- 验证系统功能与通信接口

（本内容为OCR整理结果，原文部分章节未完整提供）
