PXIeC-7309L1 9槽PXI Express机箱产品使用手册
版本：R1.00.01
ART Technology 阿尔泰科技

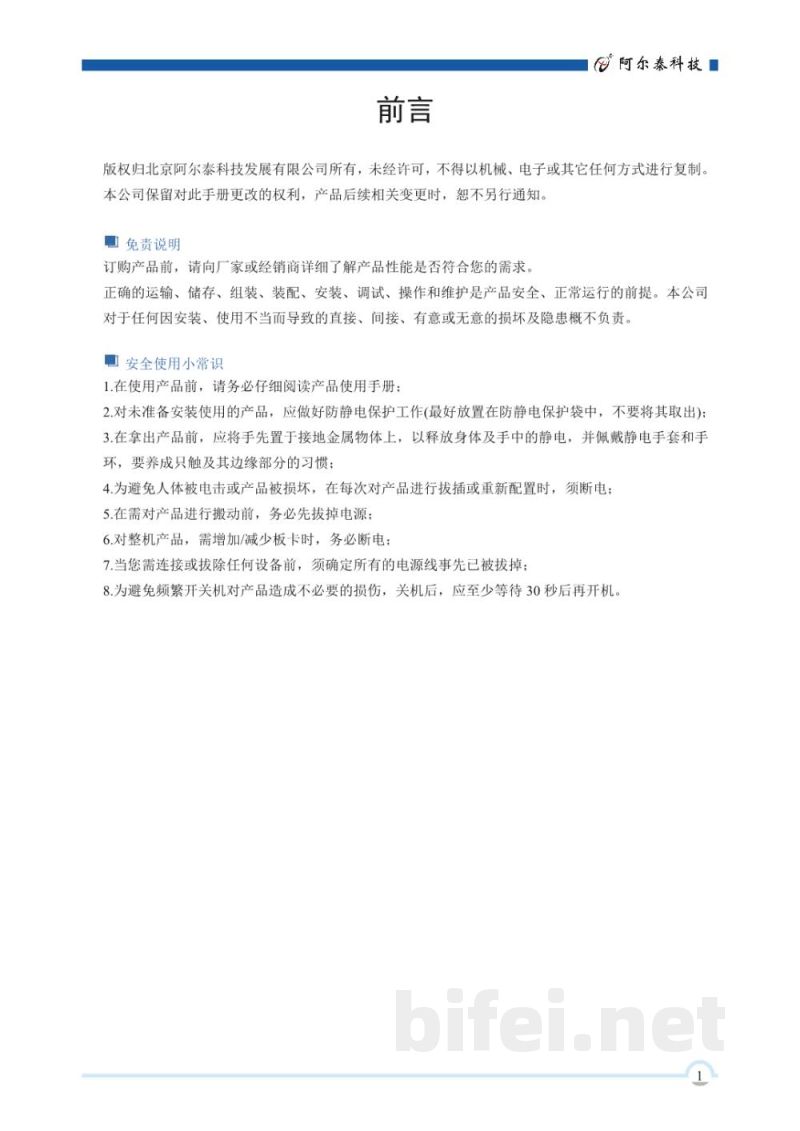

一、前言
本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制。本公司保留对手册内容修改的权利，产品更新时恕不另行通知。

二、免责说明
在订购产品前，请详细确认产品性能是否符合需求。正确的运输、存储、装配、安装、调试、操作及维护是产品正常运行的前提。因不当使用或安装造成的损坏，本公司概不负责。

三、安全使用说明
1. 使用前请仔细阅读产品手册。
2. 未使用产品应做好防静电保护，建议存放于防静电袋中。
3. 取用产品前应接触接地金属释放静电，并佩戴防静电手套及手环。
4. 插拔或重新配置设备时必须断电。
5. 搬运设备前必须断开电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前需确认所有电源已断开。
8. 关机后建议等待至少30秒再重新开机，以避免频繁开关机造成损伤。

四、产品说明

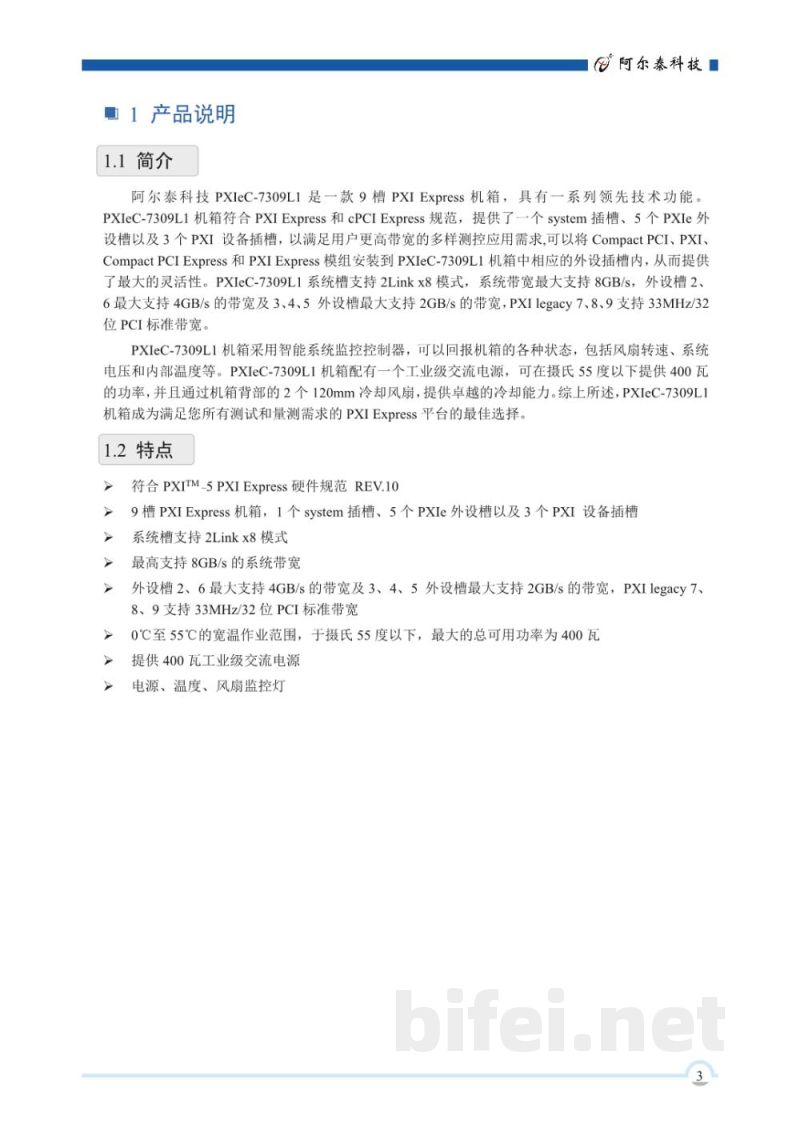

4.1 产品简介
PXIeC-7309L1是一款9槽PXI Express机箱，符合PXI Express与cPCI Express规范。系统提供1个System插槽、5个PXIe外设槽以及3个PXI设备槽，可支持CompactPCI、PXI、CompactPCI Express及PXI Express模块，具备良好的系统扩展能力与灵活性。

系统槽支持2-Link x8模式，系统带宽最高可达8GB/s；外设槽2、6支持最高4GB/s带宽；外设槽3、4、5支持最高2GB/s带宽；PXI Legacy槽7、8、9支持33MHz/32位PCI标准带宽。

机箱配备智能系统监控控制器，可实时监测风扇转速、系统电压及内部温度等状态信息。配备工业级交流电源，在55℃环境下可提供最大400W功率输出，并通过背部双120mm风扇实现高效散热，使系统具备稳定可靠的运行能力。

4.2 产品特点
符合PXI-5 PXI Express硬件规范REV.1.0
9槽结构设计：1个系统槽、5个PXIe外设槽、3个PXI设备槽
系统槽支持2-Link x8模式
系统带宽最高8GB/s
外设槽带宽：2、6槽最高4GB/s，3、4、5槽最高2GB/s
PXI Legacy槽支持33MHz/32位PCI带宽
工作温度范围：0℃~55℃
工业级400W电源设计
具备电源、温度及风扇状态监控功能

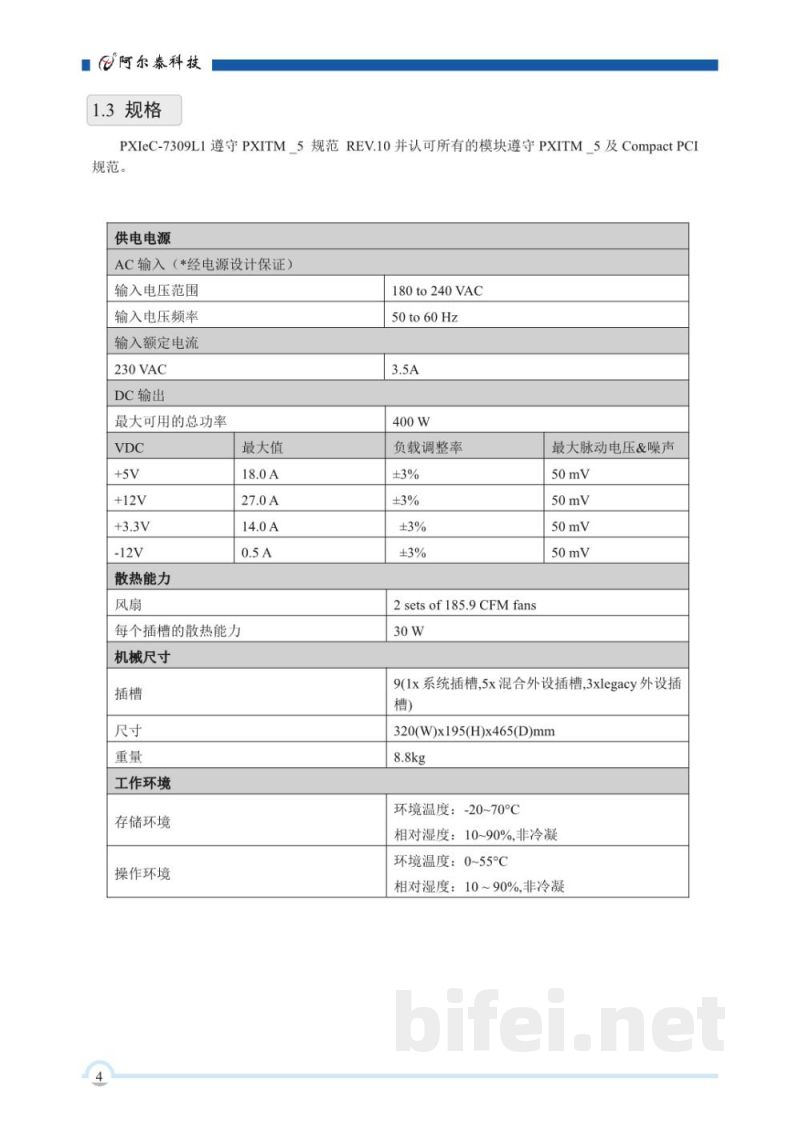

4.3 产品规格
符合PXITM-5规范REV.1.0及CompactPCI规范

电源输入：AC 180~240VAC，50~60Hz，额定电流3.5A
DC输出能力：
+5V、+12V、+3.3V、-12V多路输出，负载调整率±3%
最大可用总功率：400W

散热系统：双风扇设计（2组185.9CFM风扇）
单槽散热能力：30W

五、系统结构
机箱包含System槽、PXIe外设槽及PXI Legacy槽，支持多类型模块混插，实现高带宽测试与控制系统架构。

六、硬件资源与接口
前面板与后面板提供系统控制与模块接口，支持PXI触发与总线互联功能。

七、安装说明
7.1 装箱清单：以实际出货为准
7.2 冷却要求：确保风道通畅
7.3 硬件安装：安装前必须断电操作
7.3.1 系统控制器安装
7.3.2 外围模块安装
7.3.3 系统供电连接

八、注意事项与维护
安装与维护过程中必须遵守防静电与断电操作规范。产品应在规定环境范围内使用，以确保长期稳定运行。
