使用说明书-北京阿尔泰 PXIeC-7306L1-09C 6槽PXI Express机箱

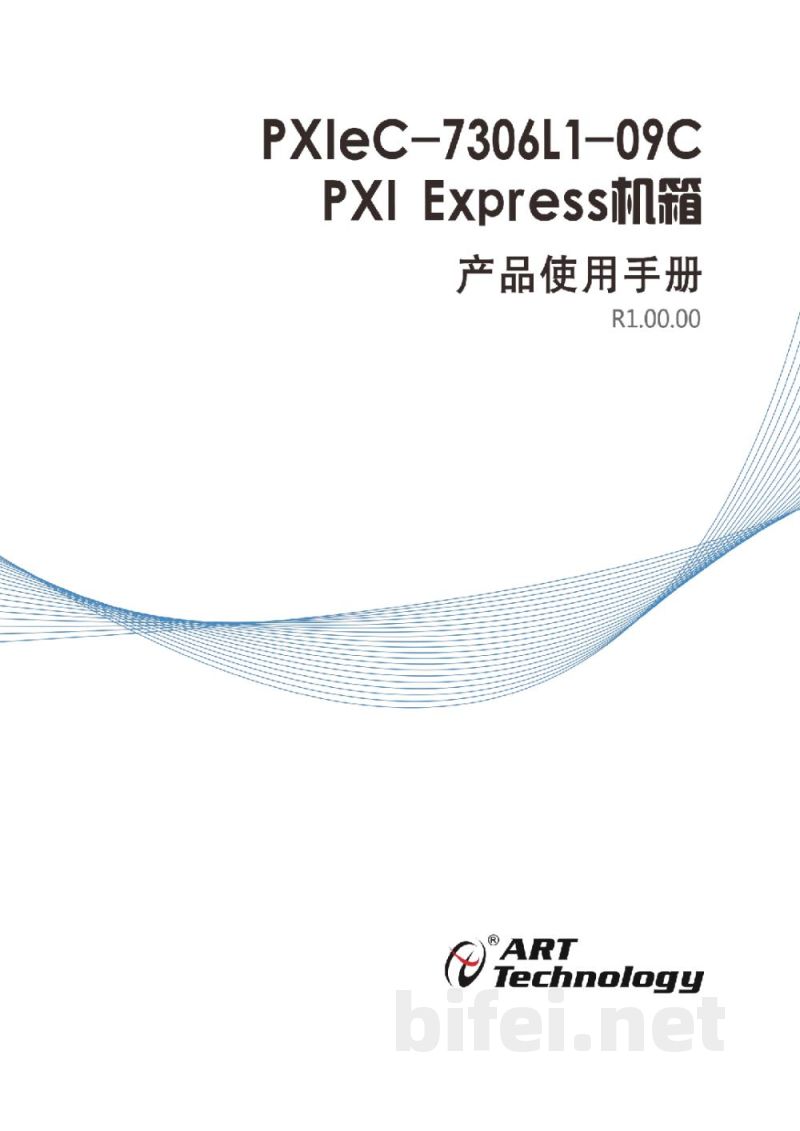

PXIeC-7306L1-09C PXI Express机箱产品使用手册 R1.00.00

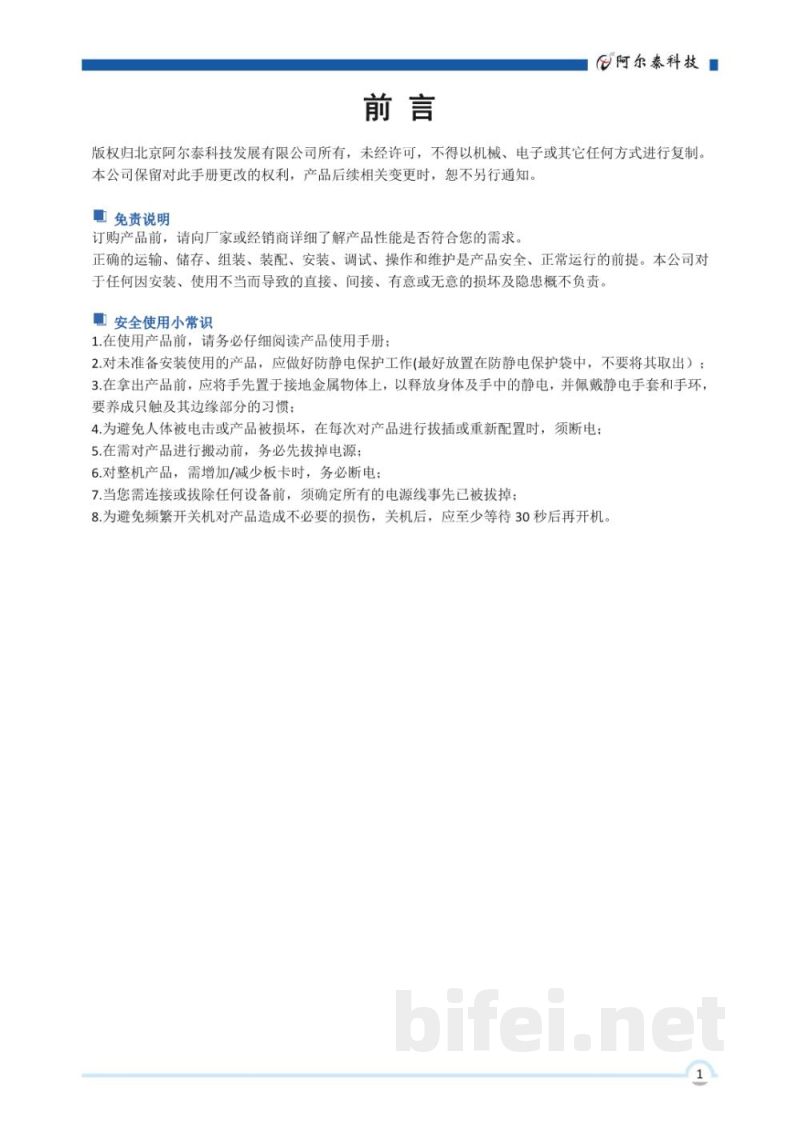

前言
阿尔泰科技（ART Technology）
版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何机械、电子或其他方式复制。本公司保留对本手册进行修改的权利，产品后续变更恕不另行通知。

免责说明：订购产品前请向厂家或经销商确认产品性能是否符合需求。正确的运输、储存、装配、安装、调试、操作和维护是产品安全运行的前提。本公司不对因安装或使用不当造成的直接或间接损坏负责。

安全使用小常识：
1. 使用产品前请仔细阅读产品使用手册。
2. 未安装使用的产品应做好防静电保护（建议放入防静电袋）。
3. 取出产品前请将手接触接地金属释放静电，并佩戴静电手套和手环，避免直接触碰电路部分。
4. 拔插或重新配置产品时必须断电，以防触电或损坏设备。
5. 搬动产品前务必拔掉电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前确认所有电源线已断开。
8. 关机后至少等待30秒再重新开机，以避免频繁开关机损伤设备。

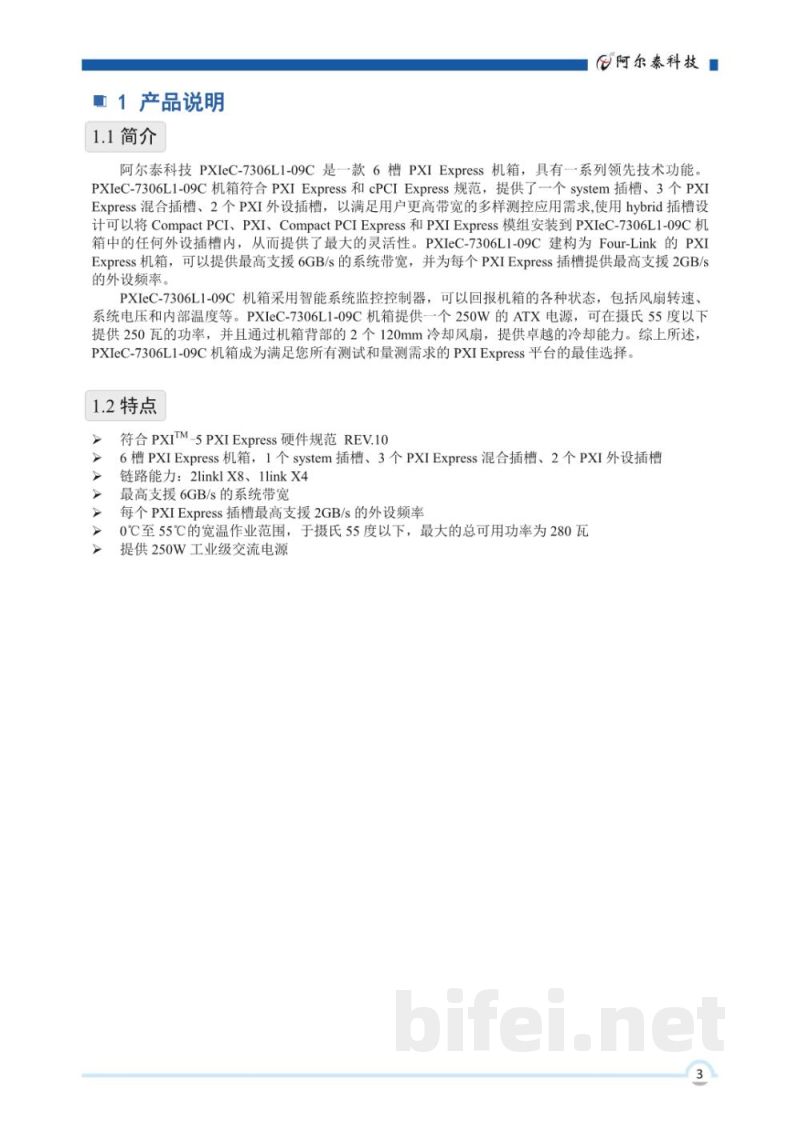

1 产品说明

1.1 简介
PXIeC-7306L1-09C是一款6槽PXI Express机箱，符合PXI Express与cPCI Express规范，提供1个system插槽、3个PXI Express混合插槽以及2个PXI外设插槽。支持CompactPCI、PXI、CompactPCI Express及PXI Express模块，具有高度灵活性。
该机箱采用Four-Link PXI Express架构，系统带宽最高可达6GB/s，每个PXI Express插槽外设带宽最高2GB/s。
机箱内置智能监控系统，可实时监测风扇转速、系统电压及内部温度等状态。配备250W工业级ATX电源，在55℃以下可提供稳定250W输出功率，并通过后置双120mm风扇实现高效散热。

1.2 特点
符合PXI-5 PXI Express硬件规范REV.1.0，6槽PXI Express机箱
1个system插槽、3个PXI Express混合插槽、2个PXI外设插槽
支持2-Link ×8、1-Link ×4链路能力
系统带宽最高6GB/s
单插槽外设带宽最高2GB/s
工作温度范围0℃~55℃
最大可用功率280W
提供250W工业级交流电源

2 硬件资源及连接器信号定义

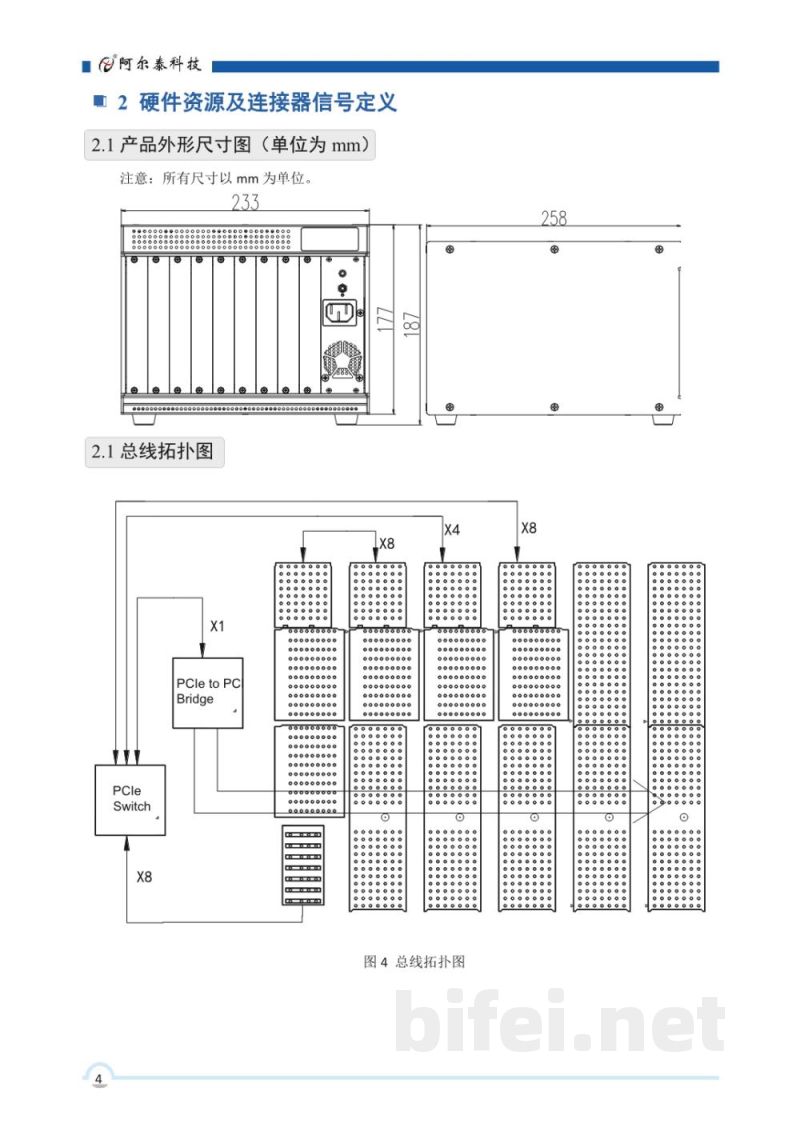

2.1 产品外形尺寸图（单位：mm）
产品外形尺寸示意图（单位mm），具体尺寸以实物为准。

2.2 总线拓扑图
本机箱采用PCIe交换结构，总线拓扑支持多通道高速互联，用于实现系统模块之间的数据交换与扩展。

3 安装

3.1 装箱清单
（略）

3.2 冷却事项
机箱采用双风扇散热设计，确保系统在高负载下稳定运行。

3.3 硬件安装
3.3.1 系统控制器安装
3.3.2 外围模块安装
3.3.3 系统供电
