使用说明书-北京阿尔泰 PXIe7687 3U PXIe控制器

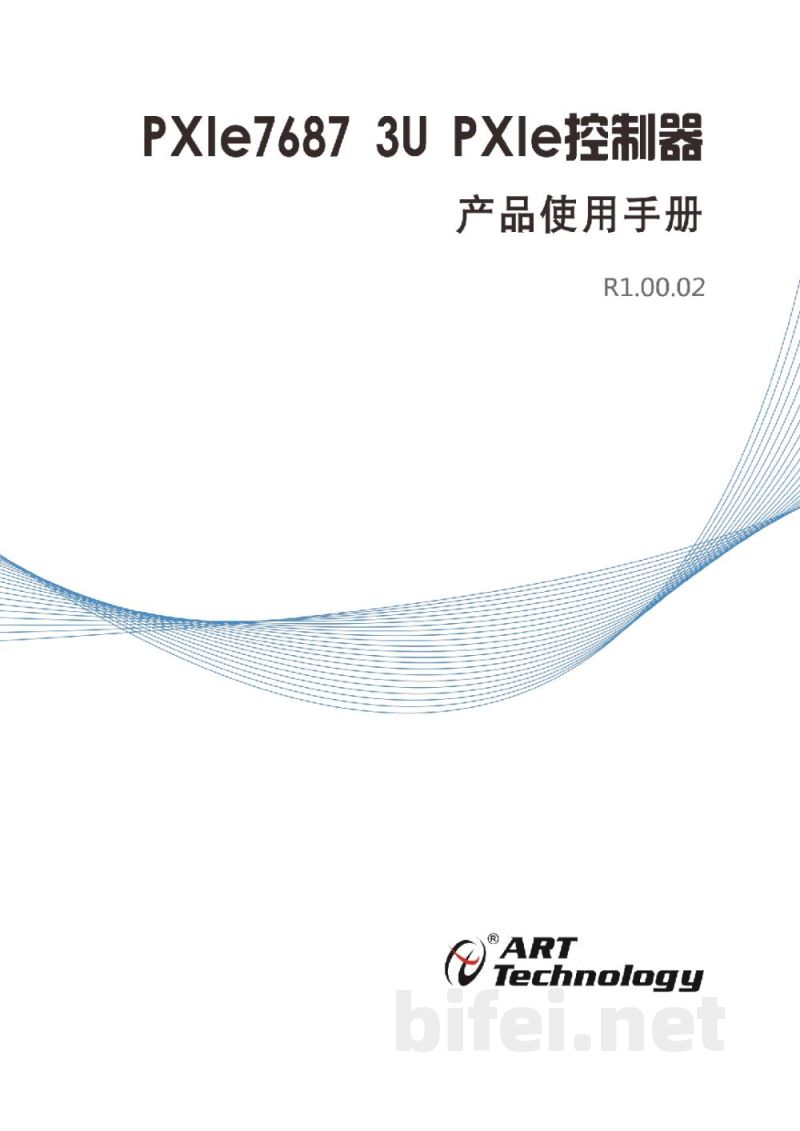

PXIe7687 PXIe控制器 产品使用手册 R1.00.02
ART Technology

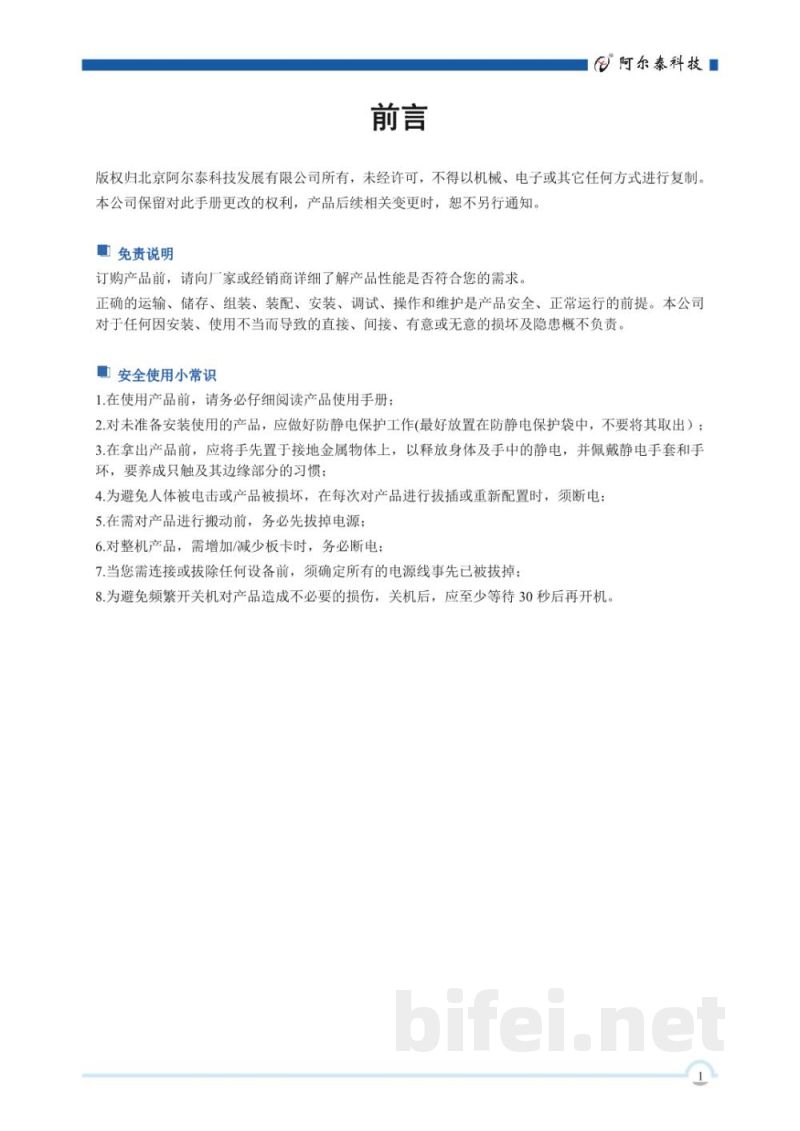

前言
阿尔泰科技
版权归北京阿尔泰科技发展有限公司所有，未经许可，不得以机械、电子或其他任何方式进行复制。本公司保留对本手册进行更改的权利，产品后续变更时恕不另行通知。

免责说明
订购产品前，请向厂家或经销商详细了解产品性能是否符合需求。正确的运输、储存、组装、安装、调试、操作和维护是产品安全、正常运行的前提。本公司对于任何因安装或使用不当导致的直接或间接损坏及隐患概不负责。

安全使用小常识
1. 在使用产品前，请务必仔细阅读产品使用手册；
2. 未准备安装使用的产品应做好防静电保护工作（建议放置在防静电袋中）；
3. 取出产品前应将手接触接地金属物体以释放静电，并佩戴静电手套与手环；
4. 为避免触电或损坏产品，每次插拔或重新配置时必须断电；
5. 搬动产品前务必先拔掉电源；
6. 对整机产品增减板卡时必须断电；
7. 连接或拔除设备前必须确认所有电源线已断开；
8. 为避免频繁开关机损伤设备，关机后至少等待30秒再开机。

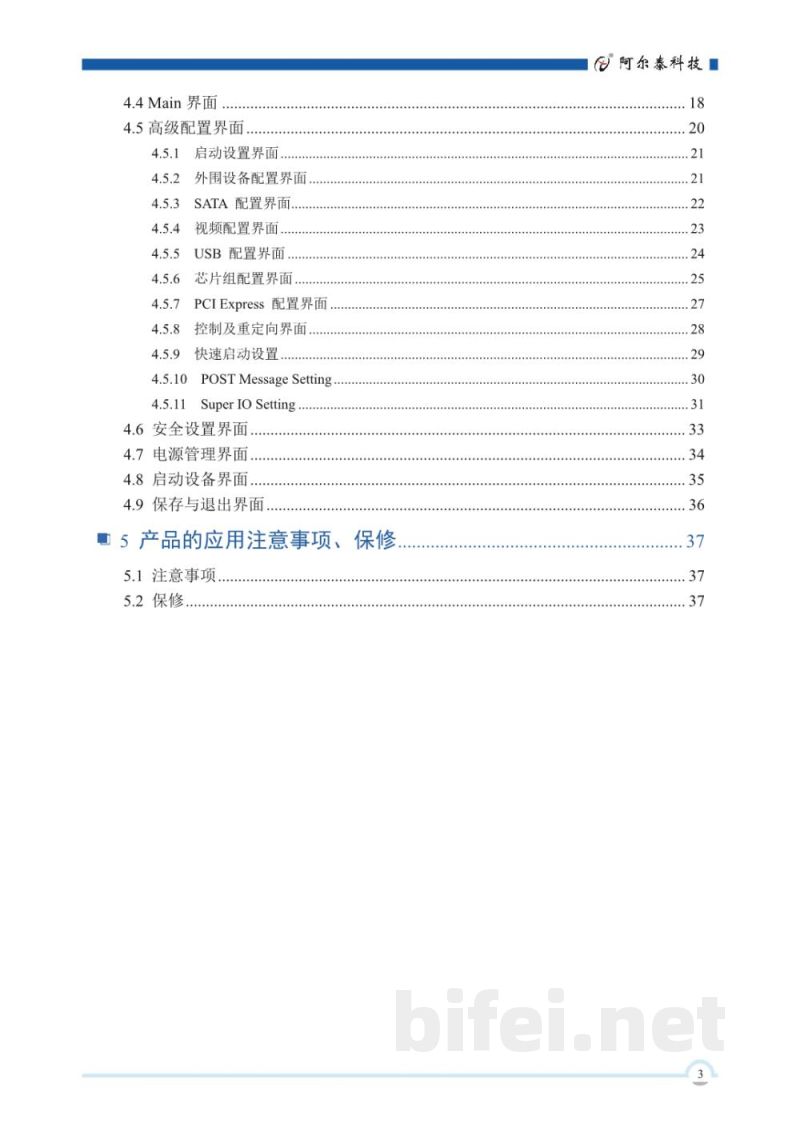

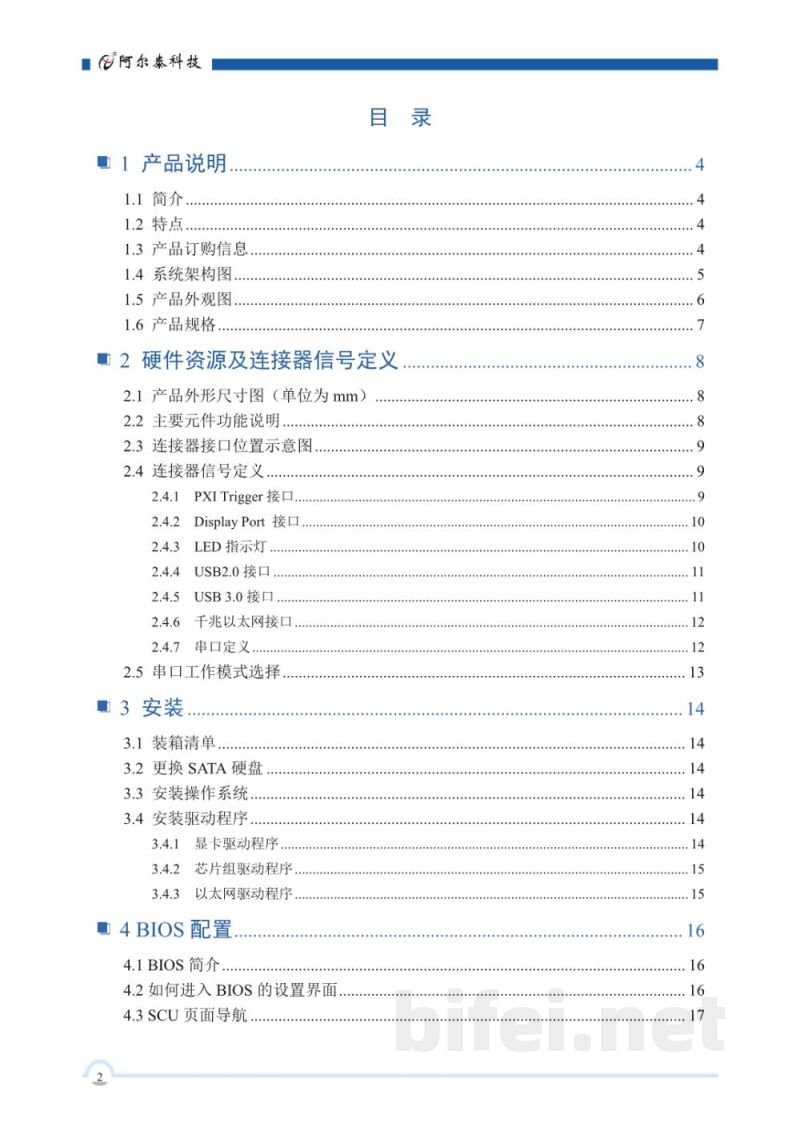

目录
1 产品说明
1.1 简介
1.2 特点
1.3 产品订购信息
1.4 系统架构图
1.5 产品外观图
1.6 产品规格

2 硬件资源及连接器信号定义
2.1 产品外形尺寸图（单位：mm）
2.2 主要元件功能说明
2.3 连接器接口位置示意图
2.4 连接器信号定义
2.4.1 PXI Trigger接口
2.4.2 DisplayPort接口
2.4.3 LED指示灯
2.4.4 USB2.0接口
2.4.5 USB3.0接口
2.4.6 千兆以太网接口
2.4.7 串口定义
2.5 串口工作模式选择

3 安装
3.1 装箱清单
3.2 更换SATA硬盘
3.3 安装操作系统
3.4 安装驱动程序
3.4.1 显卡驱动程序
3.4.2 芯片组驱动程序
3.4.3 以太网驱动程序

4 BIOS配置
4.1 BIOS简介
4.2 如何进入BIOS设置界面
4.3 SCU页面导航
4.4 Main界面
4.5 高级配置界面
4.5.1 启动设置界面
4.5.2 外围设备配置界面
4.5.3 SATA配置界面
4.5.4 视频配置界面
4.5.5 USB配置界面
4.5.6 芯片组配置界面
4.5.7 PCI Express配置界面
4.5.8 控制及重定向界面
4.5.9 快速启动设置
4.5.10 POST Message Setting
4.5.11 Super I/O Setting
4.6 安全设置界面
4.7 电源管理界面
4.8 启动设备界面
4.9 保存与退出界面

5 产品应用注意事项及保修
5.1 注意事项
5.2 保修

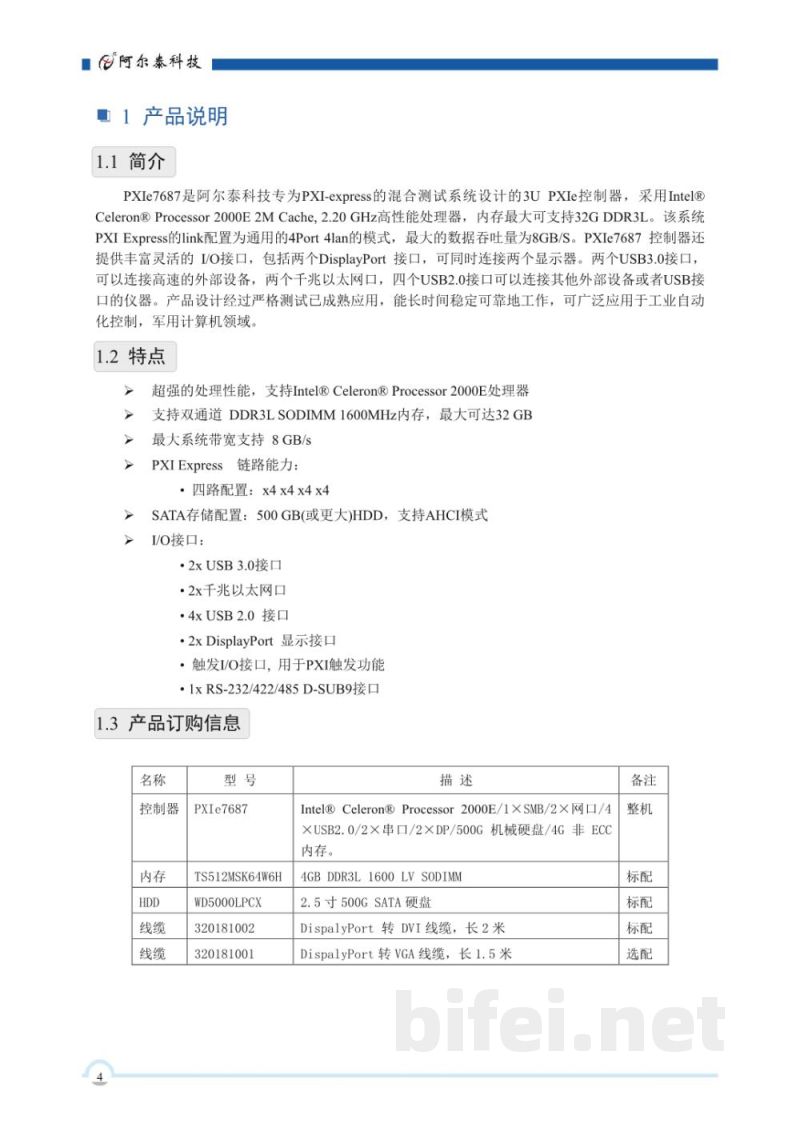

产品说明
1.1 简介
PXIe7687是阿尔泰科技专为PXI-Express混合测试系统设计的3U PXIe控制器，采用Intel Celeron Processor 2000E 2M Cache 2.20GHz高性能处理器，内存最大支持32GB DDR3L。系统PXI Express link配置为4Port x4 x4 x4 x4模式，最大数据吞吐量8GB/s。

该控制器提供丰富I/O接口，包括两个DisplayPort接口，可同时连接双显示器；两个USB3.0接口用于高速外部设备；两个千兆以太网接口；四个USB2.0接口用于其他外设或仪器连接。产品经过严格测试，可长期稳定运行，广泛应用于工业自动化控制及军用计算机领域。

1.2 特点
支持Intel Celeron Processor 2000E处理器
支持双通道DDR3L SODIMM 1600MHz内存，最大32GB
最大系统带宽8GB/s
PXI Express链路能力：四路配置 x4 x4 x4 x4
SATA存储配置：500GB（或更
