使用说明书-北京阿尔泰 PXIe-76K2 3U PXIe控制器

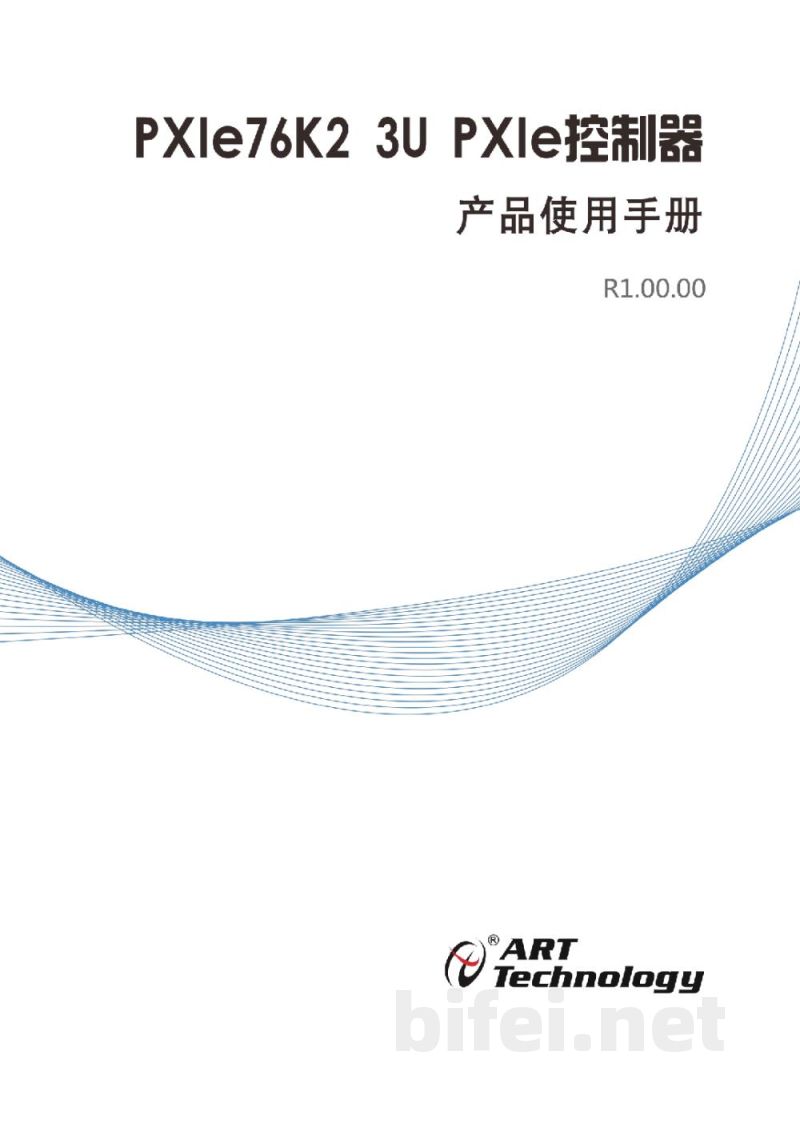

PXIe76K23U PXIe控制器
产品使用手册 R1.00.00

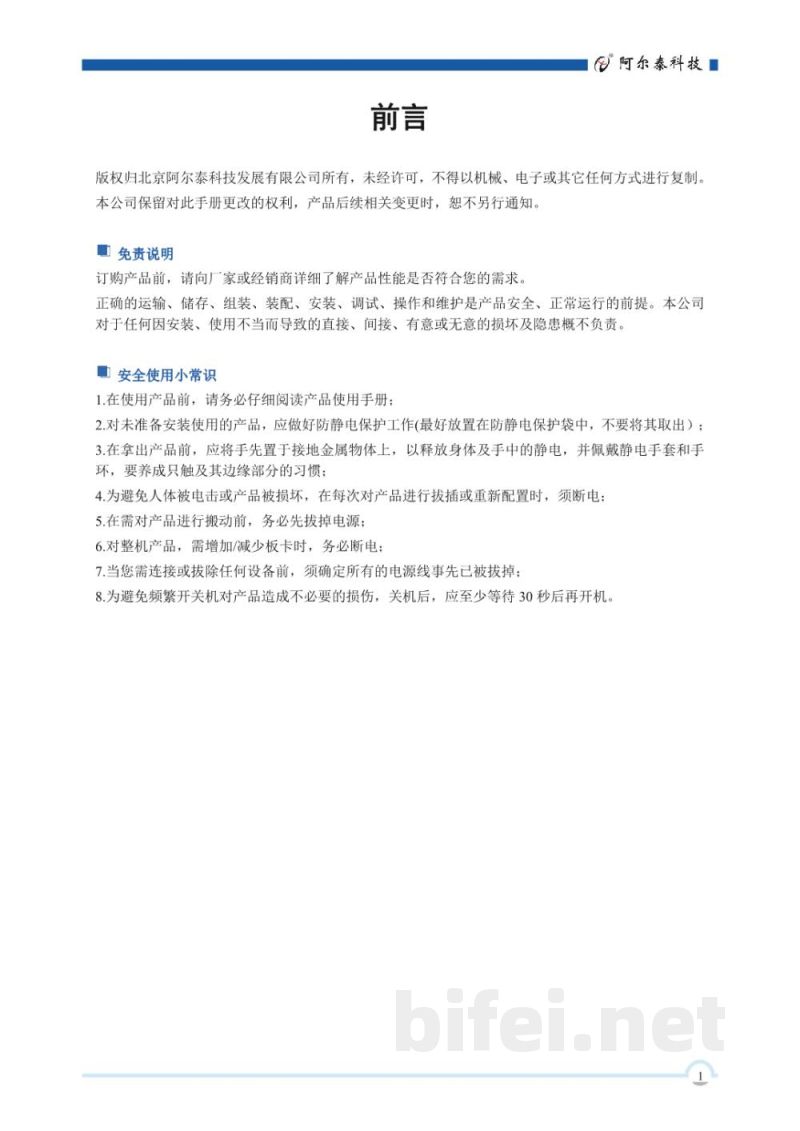

前言
本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制。本公司保留对手册内容进行修改的权利，产品更新时恕不另行通知。

免责说明
在订购产品前，请确认产品性能是否满足需求。正确的运输、储存、安装、调试及维护是产品正常运行的前提。因不当使用、安装或操作造成的损坏，本公司不承担责任。

安全使用说明
1. 使用前请仔细阅读产品手册。
2. 未安装产品需做好防静电保护（建议使用防静电袋）。
3. 取用产品前应释放人体静电并佩戴防静电手环，避免直接接触元件。
4. 插拔或重新配置时必须断电。
5. 搬动设备前需断开电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前确保电源已断开。
8. 关机后建议等待至少30秒再重新开机。

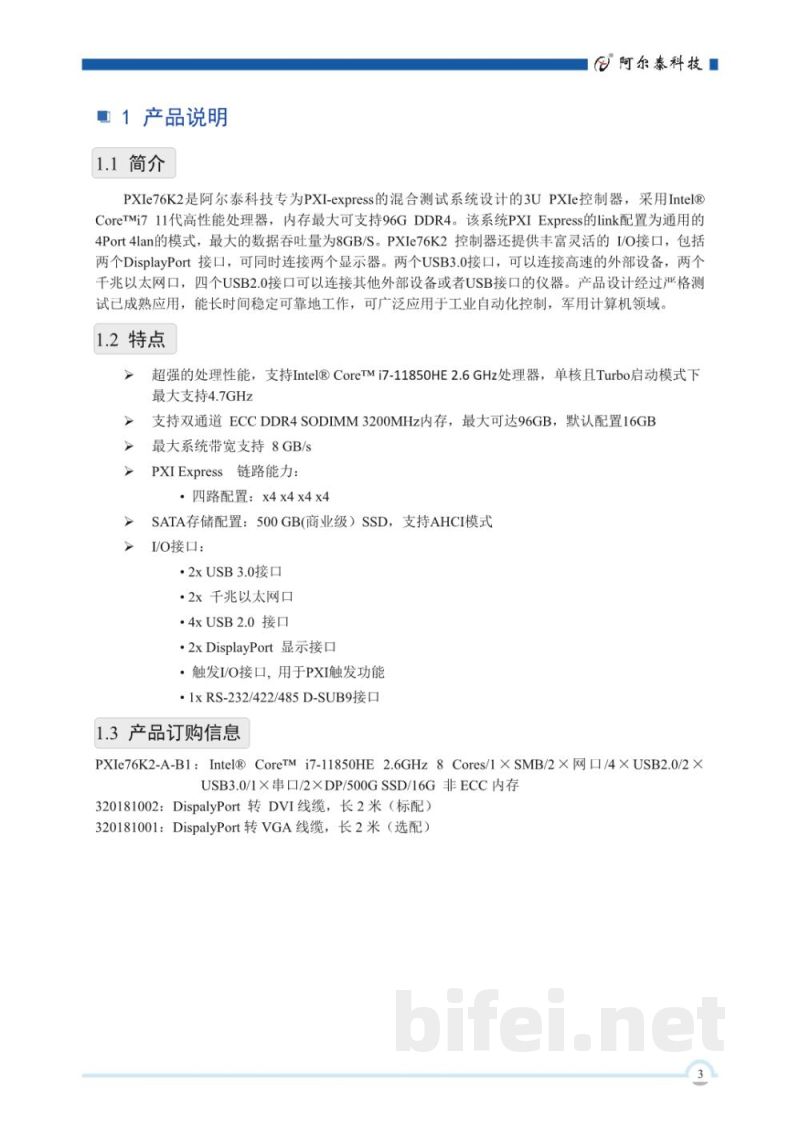

1 产品说明
1.1 简介
PXIe76K2是阿尔泰科技专为PXI Express混合测试系统设计的3U PXIe控制器，采用Intel Core i7第11代高性能处理器，最大支持96GB DDR4内存。PXIe链路采用4-lane x4配置，最大数据吞吐量可达8GB/s。

设备提供丰富I/O接口，包括2个DisplayPort接口、2个USB3.0接口、2个千兆以太网口、4个USB2.0接口以及RS-232/422/485串口，满足多种外设扩展需求。产品经过严格测试，适用于工业自动化与军用计算机等高可靠性场景。

1.2 产品特点
支持Intel Core i7-11850HE处理器，最高4.7GHz Turbo频率
支持双通道DDR4 ECC SODIMM 3200MHz内存，最大96GB
PXIe链路支持4×4×4×4配置
标配500GB SATA SSD，支持AHCI模式
丰富I/O接口：2×USB3.0、4×USB2.0、2×千兆网口、2×DisplayPort
1×RS-232/422/485串口接口
支持PXI触发I/O功能

1.3 产品订购信息
PXIe76K2-A-B1：Intel Core i7-11850HE / 16GB内存 / 500GB SSD / 2×LAN / 2×DP / 4×USB2.0 / 2×USB3.0 / 1×串口
DisplayPort转DVI线缆（2米，标配）
DisplayPort转VGA线缆（2米，选配）

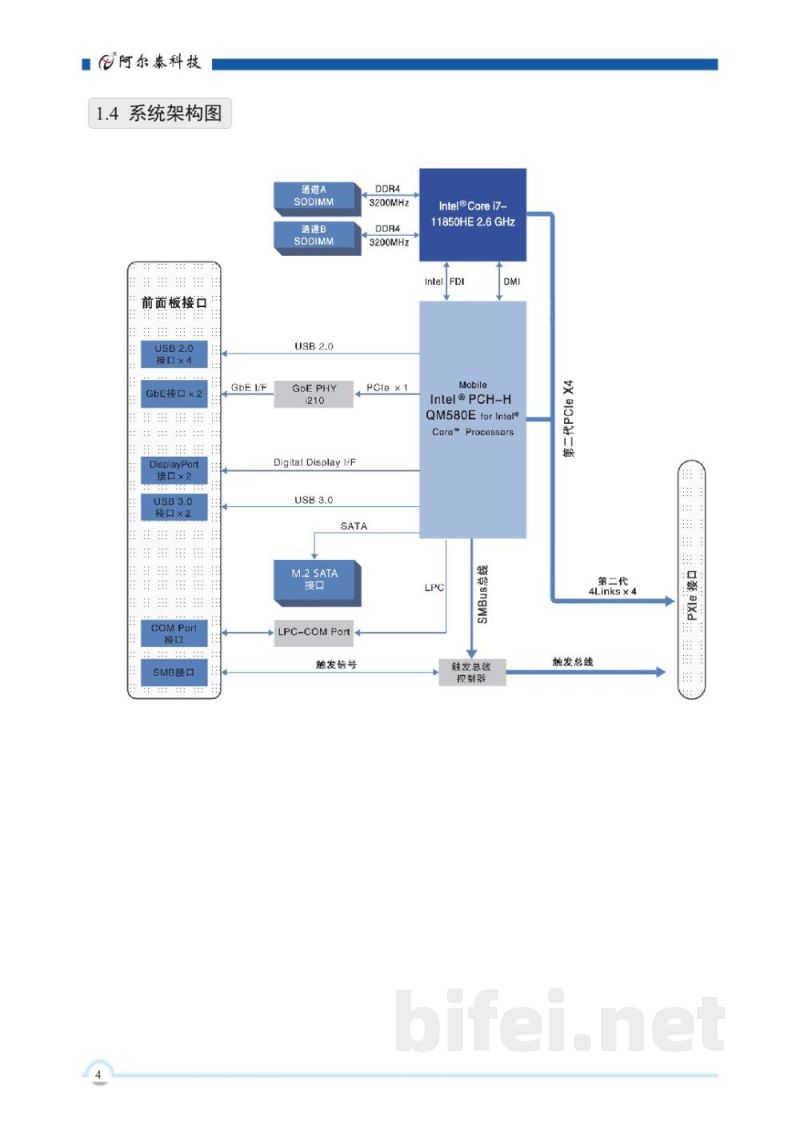

1.4 系统架构
前面板接口包括USB2.0×4、千兆以太网×2、DisplayPort×2、USB3.0×2、串口及SMB接口等，用于连接外部测试设备与显示系统。

2 硬件资源及接口说明
2.1 主要接口
PXI Trigger接口
DisplayPort显示接口
LED指示灯
USB2.0接口×4
USB3.0接口×2
千兆以太网接口×2
串口接口（RS-232/422/485）

3 安装与维护
3.1 装箱清单
主机设备及标准配件

3.2 更换SATA硬盘
请在断电状态下进行更换操作。

3.3 操作系统安装
支持标准操作系统安装流程。

3.4 驱动程序安装
包括显卡驱动、芯片组驱动、以太网驱动及ME驱动。

4 注意事项与保修
请遵循安全操作规范使用设备，以确保设备长期稳定运行。
