使用说明书-北京阿尔泰 PXIe5640/5641/5642/5643 多功能数据采集卡

PXIe5640数据采集卡 产品使用手册 V6.00.06（阿尔泰科技 ART Technology）

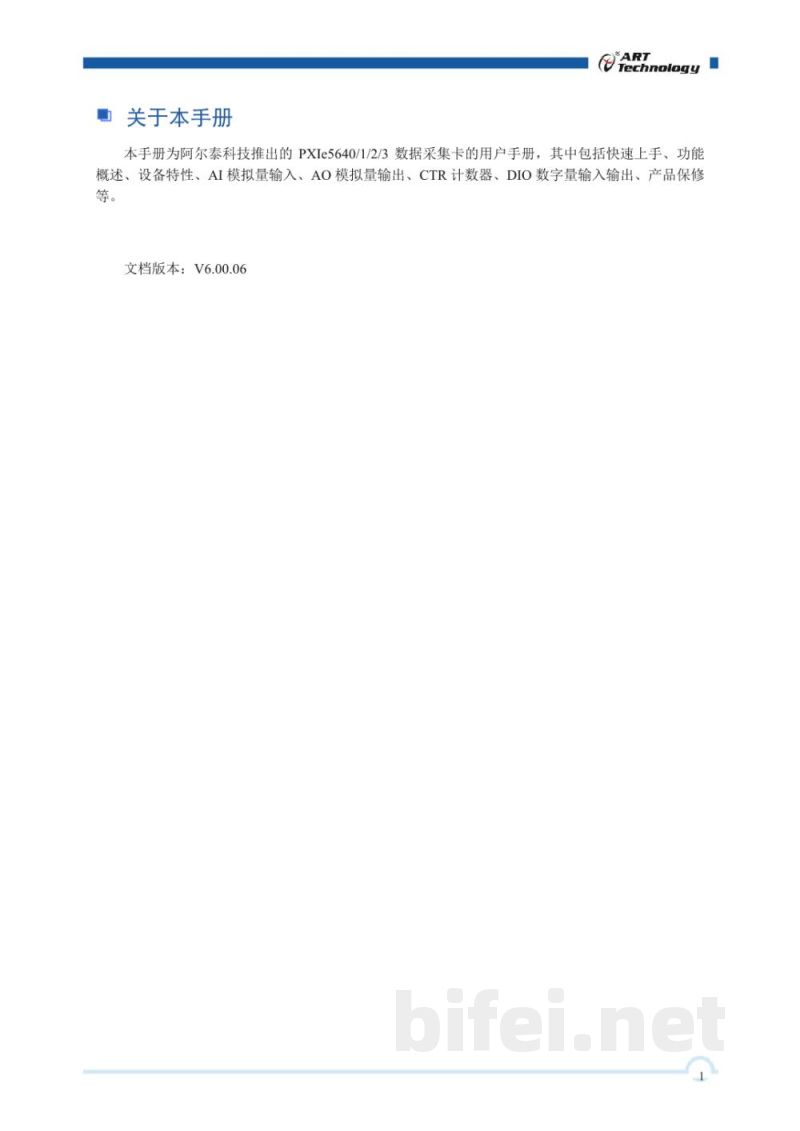

一、关于本手册
本手册适用于阿尔泰科技PXIe5640/1/2/3数据采集卡，内容包括快速上手、功能概述、设备特性、AI模拟量输入、AO模拟量输出、CTR计数器、DIO数字量输入输出及产品保修等。

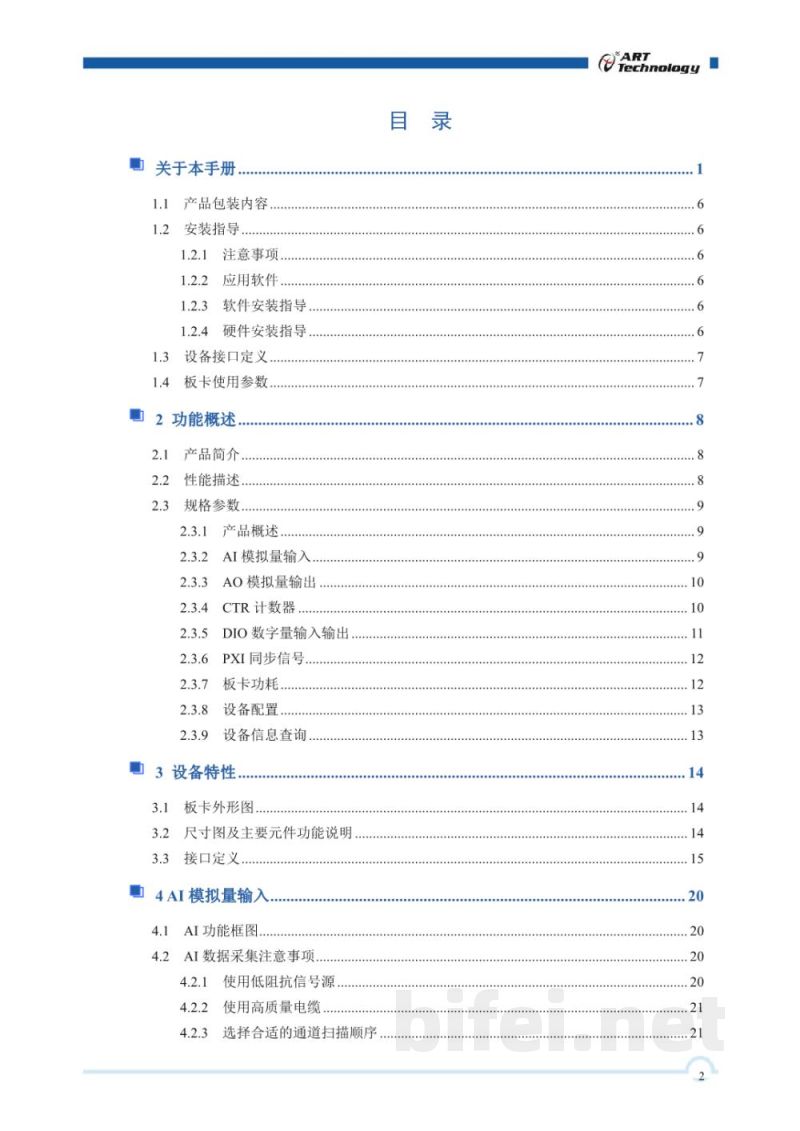

二、目录结构
1 产品包装内容
1.2 安装指导（注意事项、应用软件、软件安装指导、硬件安装指导）
1.3 设备接口定义
1.4 板卡使用参数

2 功能概述
2.1 产品简介
2.2 性能描述
2.3 规格参数（产品概述、AI模拟量输入、AO模拟量输出、CTR计数器、DIO数字量输入输出、PXI同步信号、板卡功耗、设备配置、设备信息查询）

3 设备特性
3.1 板卡外形图
3.2 尺寸图及主要元件功能说明
3.3 接口定义

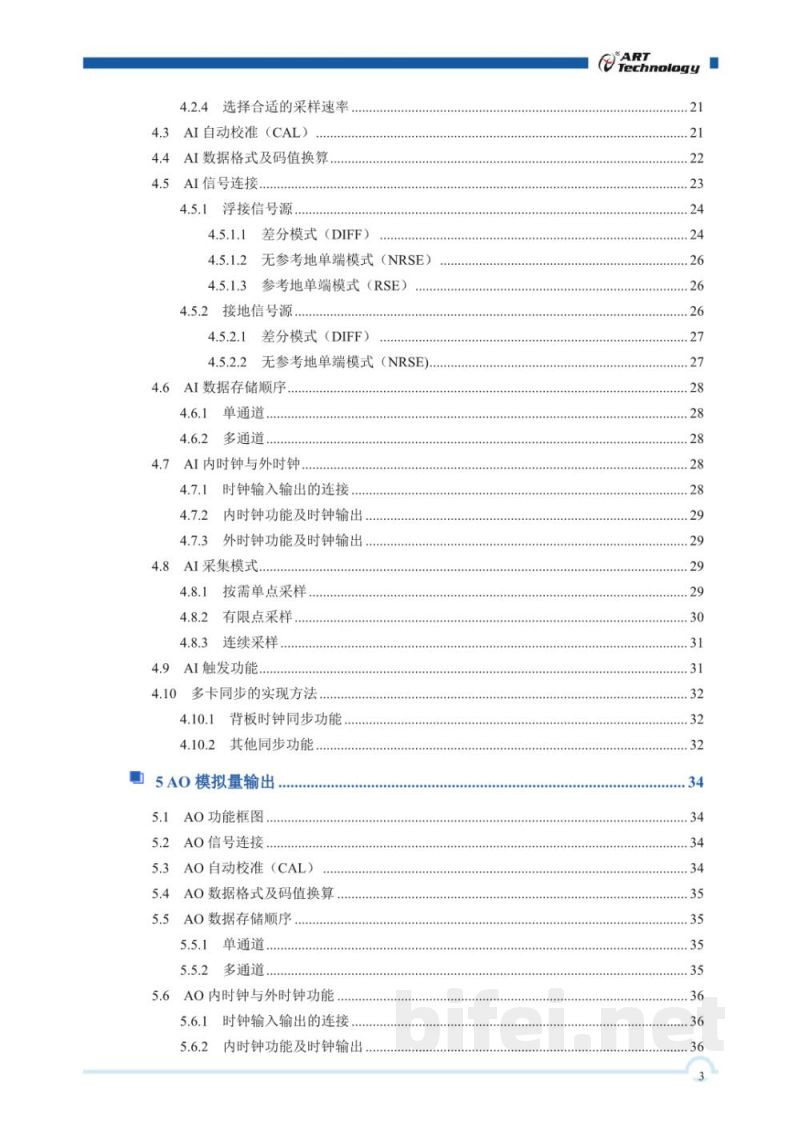

4 AI模拟量输入
AI功能包括数据采集注意事项、自动校准（CAL）、数据格式与码值换算、信号连接、采样模式及同步机制等。

AI采集注意事项：
- 使用低阻抗信号源
- 使用高质量电缆
- 选择合适的通道扫描顺序
- 选择合适的采样速率

AI信号连接方式：
1）浮接信号源：差分模式（DIFF）、无参考地单端模式（NRSE）、参考地单端模式（RSE）
2）接地信号源：差分模式（DIFF）、无参考地单端模式（NRSE）

AI数据存储顺序：
- 单通道
- 多通道

AI时钟系统：
支持内时钟与外时钟，包含时钟输入输出连接、内时钟功能及时钟输出、外时钟功能及时钟输出。

AI采集模式：
- 按需单点采样
- 有限点采样
- 连续采样

AI功能扩展：
- AI触发功能
- 多卡同步实现方法（背板时钟同步、其他同步功能）

5 AO模拟量输出
AO功能包括功能框图、信号连接、自动校准（CAL）、数据格式及码值换算、数据存储顺序等。

AO数据存储顺序：
- 单通道
- 多通道

AO时钟系统：
支持内时钟与外时钟功能，包括时钟输入输出连接、内时钟功能及时钟输出、外时钟功能及时钟输出。

AO生成模式：
- 按需单点生成
- 有限点生成
- 连续生成

AO功能扩展：
- AO触发功能
- 多卡同步实现方法

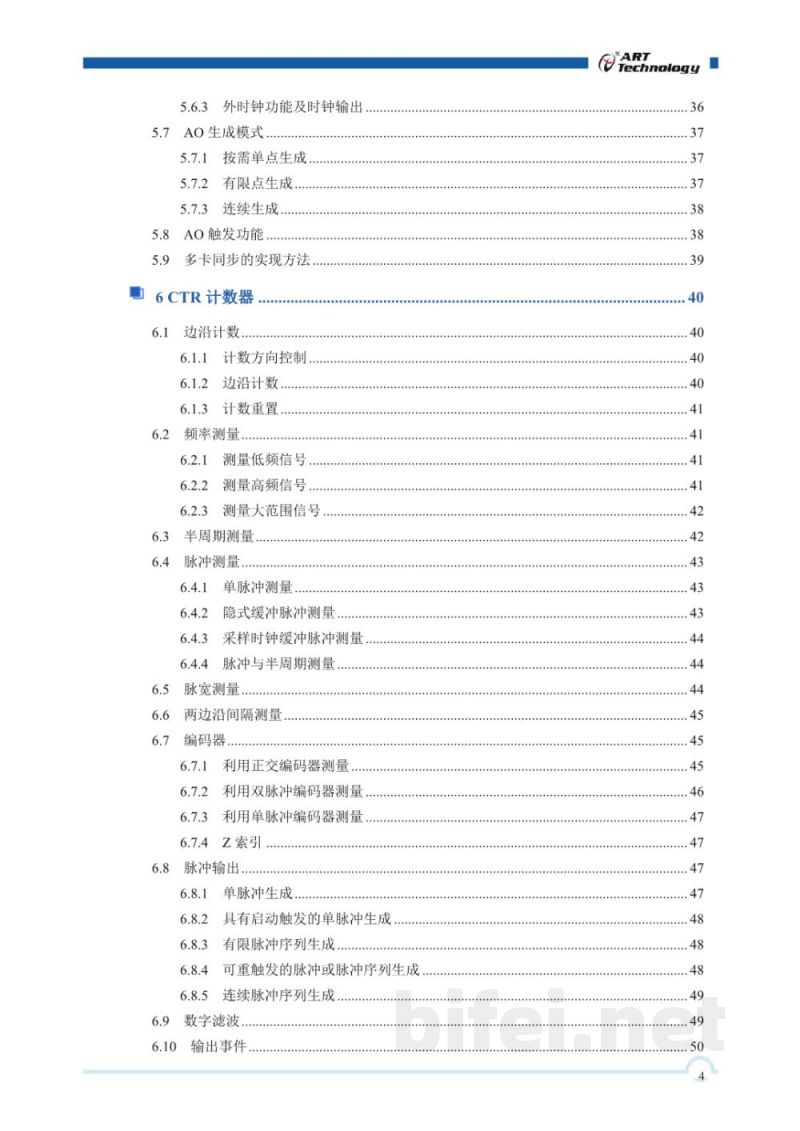

6 CTR计数器
CTR计数器支持多种测量与生成模式，包括边沿计数、频率测量、半周期测量、脉冲测量、脉宽测量及编码器测量等。

计数功能包括：
- 计数方向控制
- 边沿计数
- 计数重置

频率测量：
- 测量低频信号
- 测量高频信号
- 测量大范围信号

脉冲测量：
- 单脉冲测量
- 隐式缓冲脉冲测量
- 采样时钟缓冲脉冲测量
- 脉冲与半周期测量

编码器测量：
- 正交编码器测量
- 双脉冲编码器测量
- 单脉冲编码器测量
- Z索引

脉冲输出功能：
- 单脉冲生成
- 启动触发单脉冲生成
- 有限脉冲序列生成
- 可重触发脉冲序列生成
- 连续脉冲序列生成

其他功能：
- 数字滤波
- 输出事件
