使用说明书-北京阿尔泰 USB3218（-18/-52）多通道同步采集卡

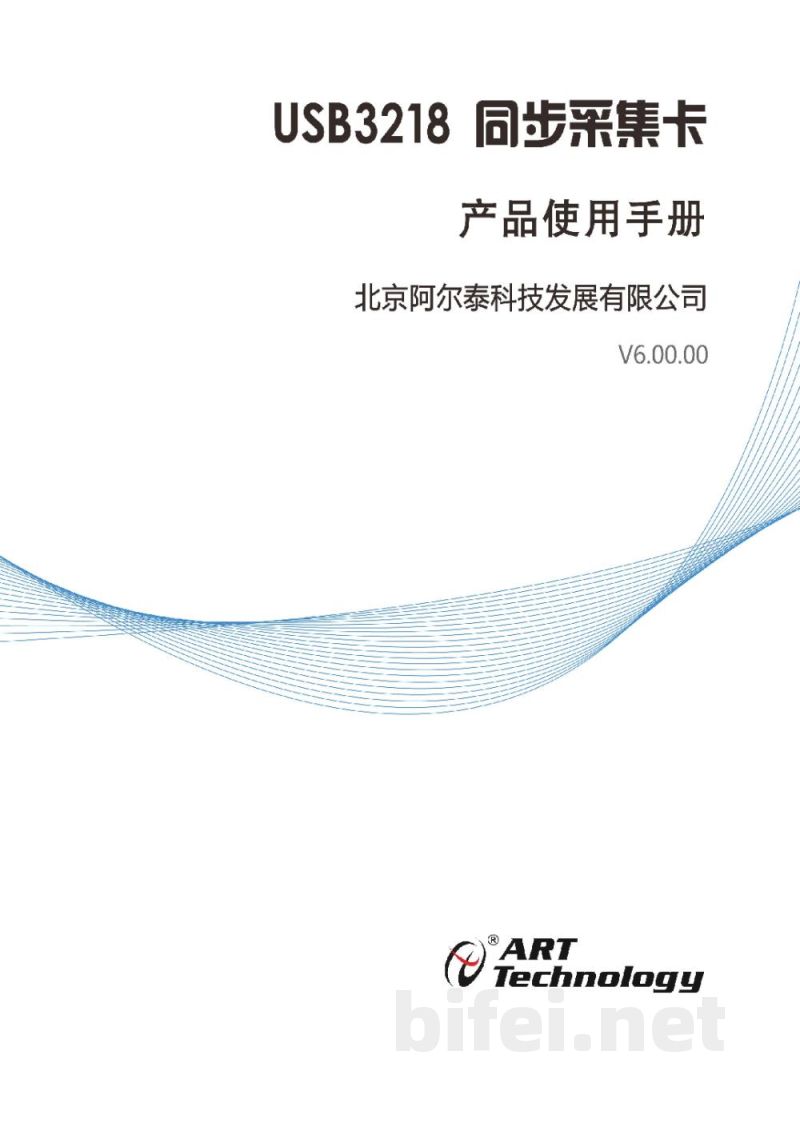

USB3218同步采集卡
产品使用手册
北京阿尔泰科技发展有限公司
版本：V6.00.00

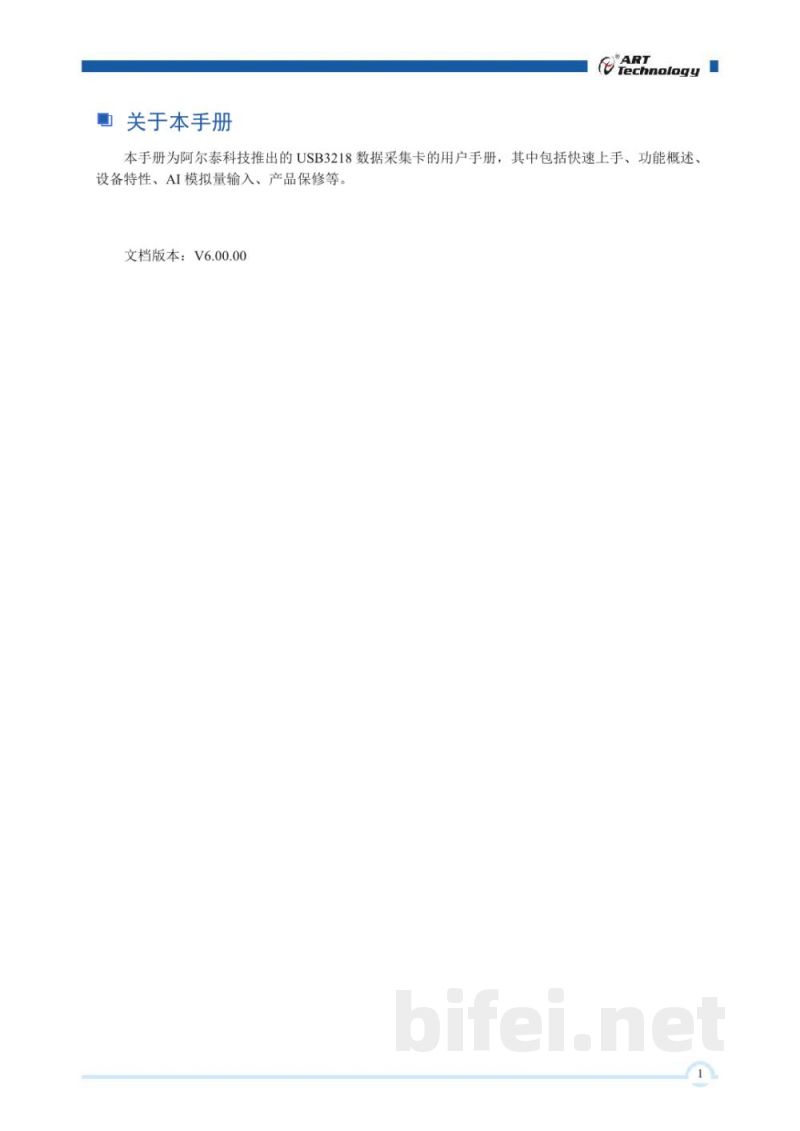

关于本手册
本手册为阿尔泰科技推出的USB3218数据采集卡用户手册，内容包括快速上手、功能概述、设备特性、AI模拟量输入及产品保修等模块。

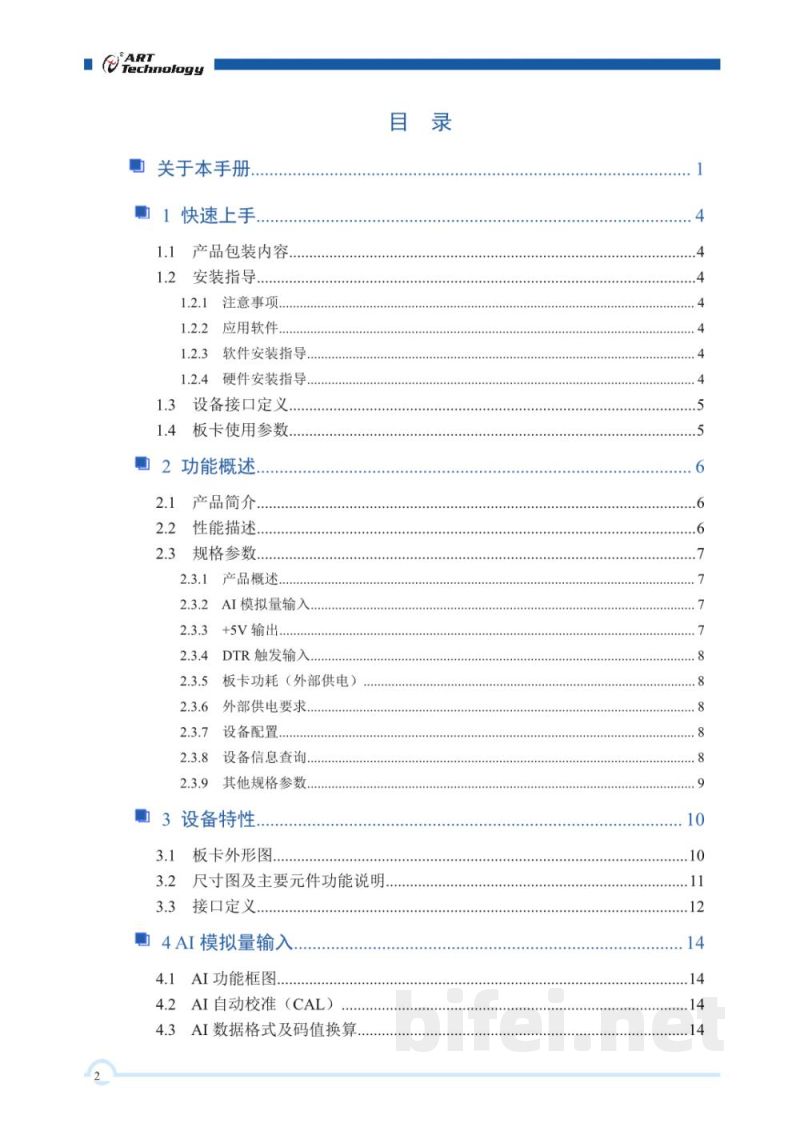

目录
1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用参数
2 功能概述
2.1 产品简介
2.2 性能描述
2.3 规格参数
2.3.1 产品概述
2.3.2 AI模拟量输入
2.3.3 +5V输出
2.3.4 DTR触发输入
2.3.5 板卡功耗（外部供电）
2.3.6 外部供电要求
2.3.7 设备配置
2.3.8 设备信息查询
2.3.9 其他规格参数
3 设备特性
3.1 板卡外形图
3.2 尺寸图及主要元件功能说明
3.3 接口定义
4 AI模拟量输入
4.1 AI功能框图
4.2 AI自动校准（CAL）
4.3 AI数据格式及码值换算
4.4 AI信号连接
4.4.1 浮接信号源
4.4.1.1 差分模式（DIFF）
4.4.2 接地信号源
4.4.2.1 差分模式（DIFF）
4.5 AI数据存储顺序
4.5.1 单通道
4.5.2 多通道
4.6 AI时钟
4.6.1 内时钟功能
4.7 AI采集模式
4.7.1 按需单点采样
4.7.2 有限点采样
4.7.3 连续采样
4.8 AI触发
4.8.1 AI触发功能框图
4.8.2 AI软件强制触发
4.8.3 触发模式
4.8.3.1 数字触发连接方法
4.8.3.2 开始触发功能
4.8.3.3 暂停触发功能
4.8.3.4 触发功能使用说明
4.9 均值点数
5 其它功能
5.1 +5V输出
6 产品保修
6.1 保修
6.2 技术支持与服务
6.3 返修注意事项

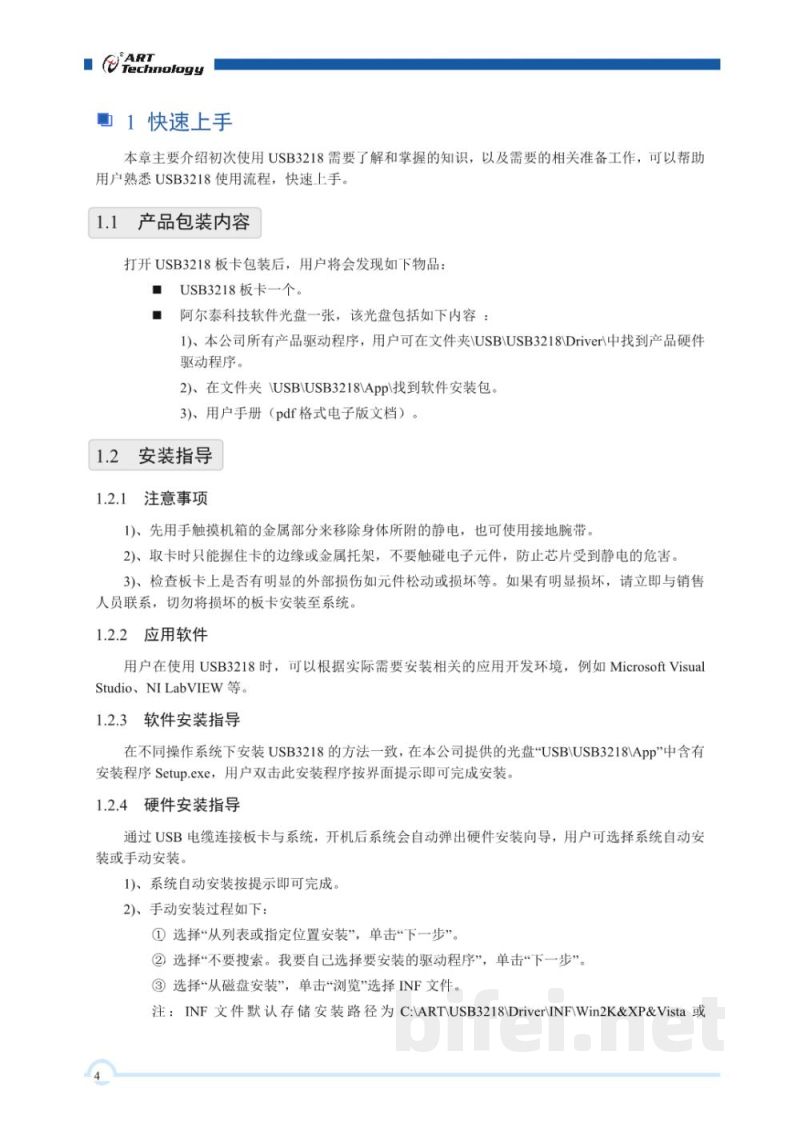

快速上手
本章主要介绍初次使用USB3218需要了解的基础知识及准备工作，帮助用户快速熟悉设备使用流程。

1.1 产品包装内容
打开USB3218板卡包装后，用户将获得以下物品：
1）USB3218板卡一个
2）阿尔泰科技软件光盘一张，内容包括：
- 产品驱动程序（路径：\USB\USB3218\Driver）
- 应用软件安装包（路径：\USB\USB3218\Appl）
- 用户手册PDF电子版

1.2 安装指导

1.2.1 注意事项
1）安装前请先触摸机箱金属部分释放静电，或佩戴接地腕带
2）取卡时仅握住边缘或金属托架，避免触碰电子元件
3）若发现板卡存在损坏或元件松动，请勿安装并及时联系供应商

1.2.2 应用软件
用户可根据需求安装开发环境，如 Microsoft Visual Studio、NI LabVIEW 等

1.2.3 软件安装指导
不同操作系统安装方法一致。光盘目录\USB\USB3218\App中提供Setup.exe安装程序，双击后按提示完成安装

1.2.4 硬件安装指导
通过USB电缆连接板卡与系统，开机后系统将自动弹出硬件安装向导：
1）选择自动安装驱动并按提示完成
2）或手动安装：选择“从列表或指定位置安装”→选择“自行选择驱动程序”→点击“从磁盘安装”并选择INF文件进行安装
