PXIeC-7309 9槽 PXI Express机箱 产品使用手册 R1.00.03
ART Technology

阿尔泰科技

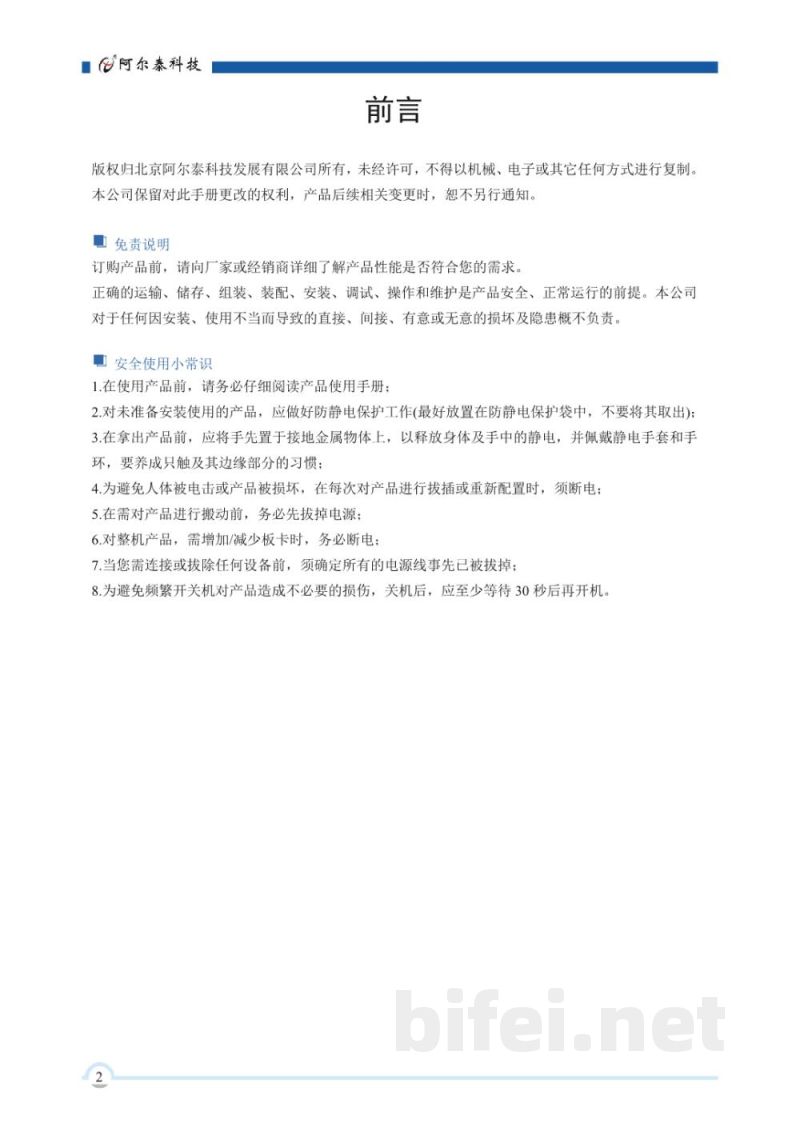

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可，不得以任何机械、电子或其他方式复制本手册。本公司保留对本手册进行修改的权利，产品后续变更恕不另行通知。

免责说明
订购产品前，请向厂家或经销商确认产品性能是否符合需求。正确的运输、存储、装配、安装、调试、操作和维护是产品安全正常运行的前提。本公司对因安装或使用不当造成的任何直接或间接损失不承担责任。

安全使用小常识
1. 使用产品前请仔细阅读说明书。
2. 未安装使用的产品应做好防静电保护（建议置于防静电袋中）。
3. 取出产品前应先接触接地金属释放静电，并佩戴静电手套和手环，仅触碰边缘部分。
4. 为避免触电或损坏设备，插拔或重新配置时必须断电。
5. 搬运产品前务必拔掉电源。
6. 增减板卡时必须断电。
7. 连接或拔除设备前必须确认所有电源线已断开。
8. 为避免频繁开关机损伤设备，关机后至少等待30秒再开机。

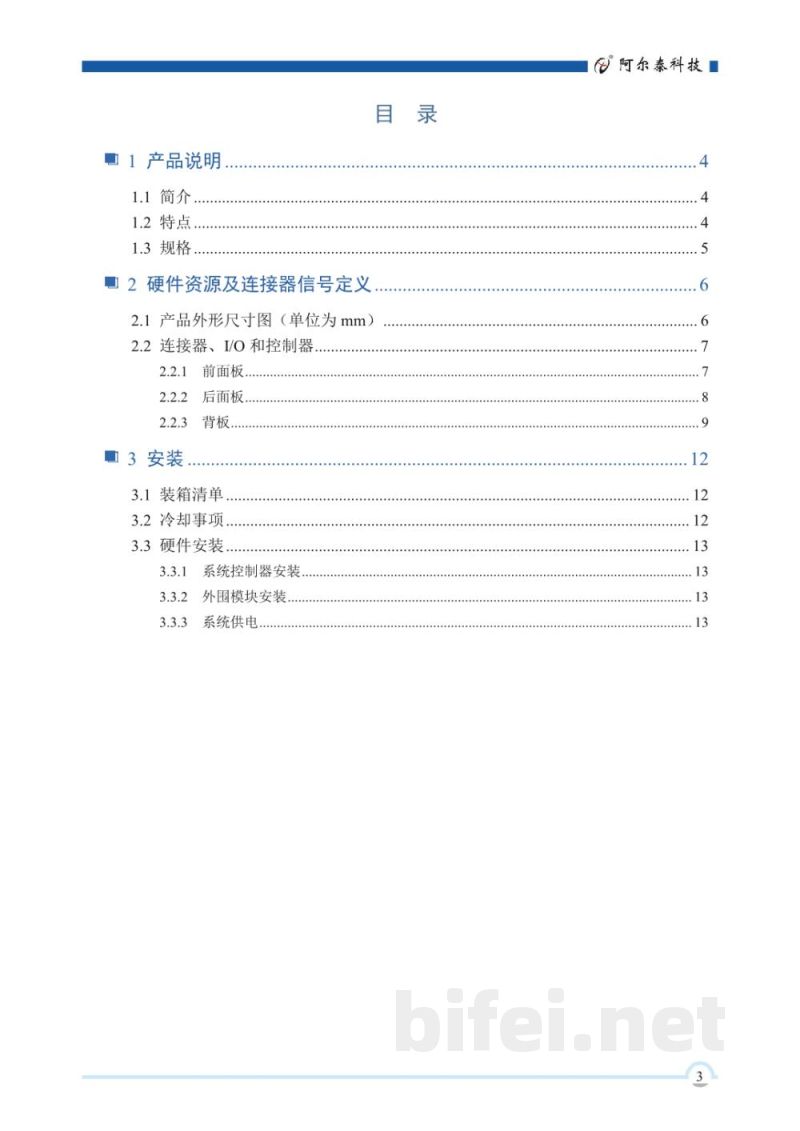

目录
1 产品说明
1.1 简介
1.2 特点
1.3 规格

2 硬件资源及连接器信号定义
2.1 产品外形尺寸图（单位：mm）
2.2 连接器、I/O和控制器
2.2.1 前面板
2.2.2 后面板
2.2.3 背板

3 安装
3.1 装箱清单
3.2 冷却事项
3.3 硬件安装
3.3.1 系统控制器安装
3.3.2 外围模块安装
3.3.3 系统供电

产品说明

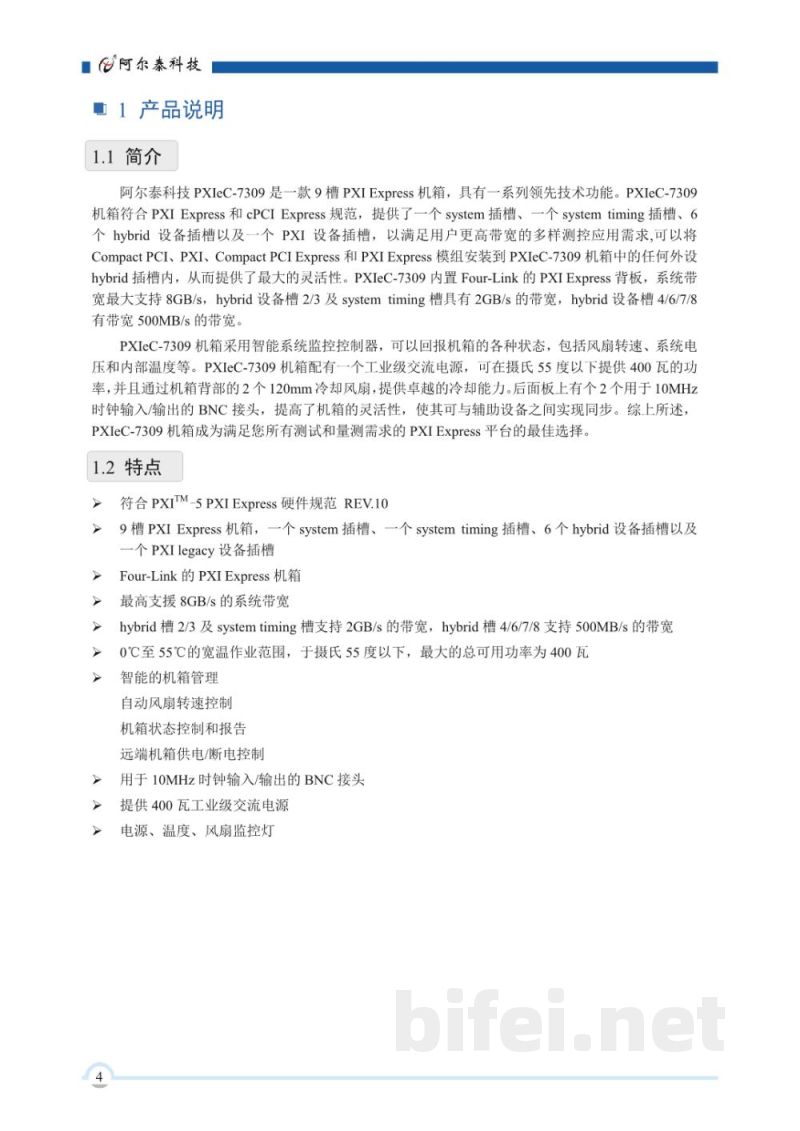

1.1 简介
阿尔泰科技PXIeC-7309是一款9槽PXI Express机箱，符合PXI Express和cPCI Express规范。机箱提供1个system插槽、1个system timing插槽、6个hybrid设备插槽以及1个PXI设备插槽，可支持CompactPCI、PXI、CompactPCI Express及PXI Express模块安装在任意hybrid插槽中，从而提供最大灵活性。

PXIeC-7309采用Four-Link PXI Express背板，系统带宽最高支持8GB/s；其中hybrid槽2/3及system timing槽支持2GB/s带宽，hybrid槽4/6/7/8支持500MB/s带宽。

机箱配备智能系统监控控制器，可监测风扇转速、系统电压及内部温度等状态。采用工业级交流电源，在55℃以下可提供400瓦功率，并通过后部2个120mm冷却风扇实现高效散热。后面板提供2个10MHz时钟输入/输出BNC接口，提高系统同步灵活性。

1.2 特点
符合PXI-5 PXI Express硬件规范Rev.1.0
9槽PXI Express机箱，包含system插槽、system timing插槽、6个hybrid插槽及1个PXI legacy设备插槽
Four-Link PXI Express架构
系统带宽最高8GB/s
部分插槽支持2GB/s及500MB/s带宽
0℃至55℃宽温工作范围
最大可用功率400瓦（≤55℃）
智能机箱管理系统
自动风扇调速控制
机箱状态监控与报告
远程供电/断电控制
10MHz时钟BNC输入/输出
工业级交流电源
电源、温度、风扇状态指示

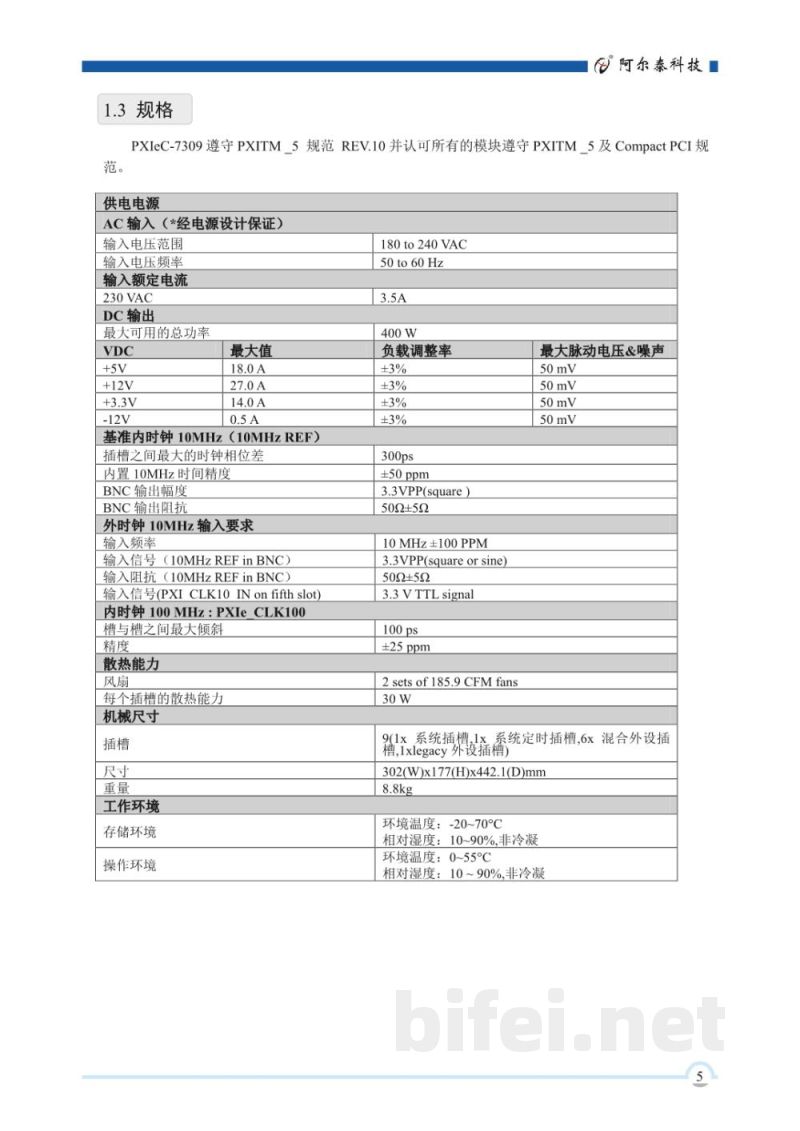

1.3 规格
PXIeC-7309符合PXI-5规范Rev.1.0，并兼容PXI及CompactPCI规范。

供电电源：AC输入（具体设计保障）
输入电压范围：230VAC
输入电压频率：——
输入额定电流：——

DC输出：
最大可用总功率：400W
+5V：18.0A
+12V：27.0A
+3.3V：14.0A
-12V：0.5A

基准时钟：10MHz
