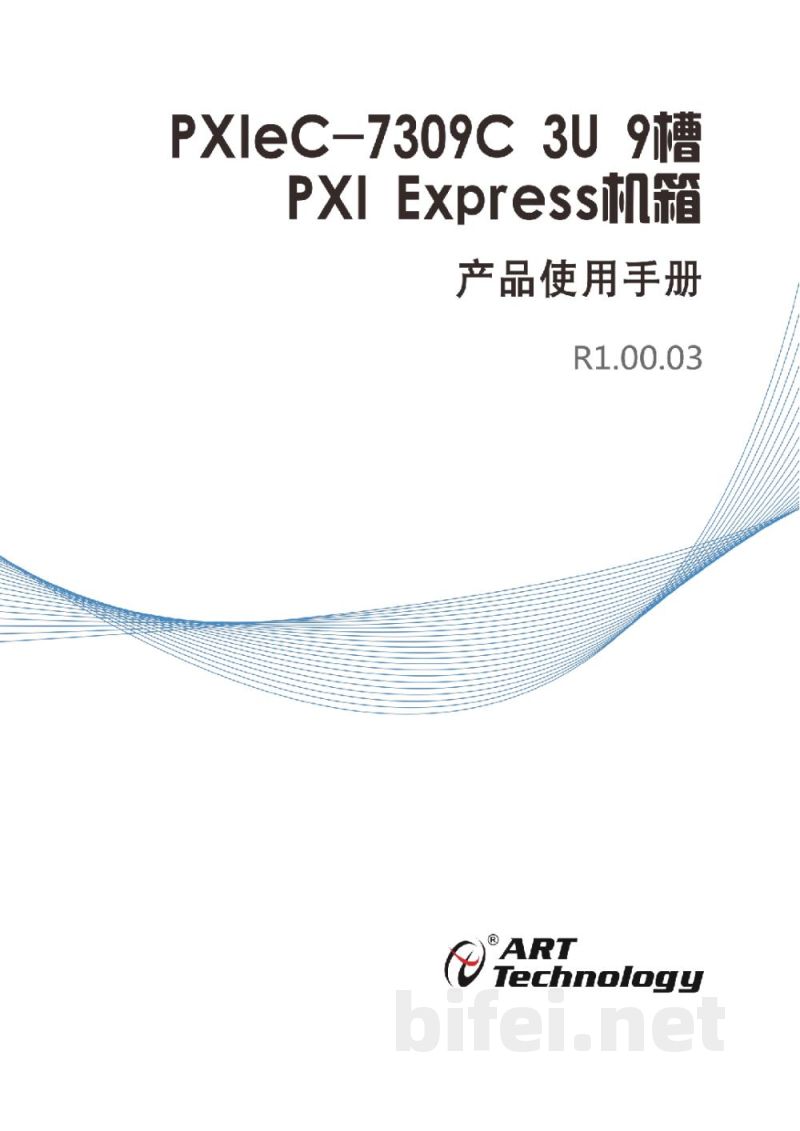

PXIeC-7309C 3U 9槽 PXI Express机箱 使用手册 R1.00.03

ART Technology（阿尔泰科技）

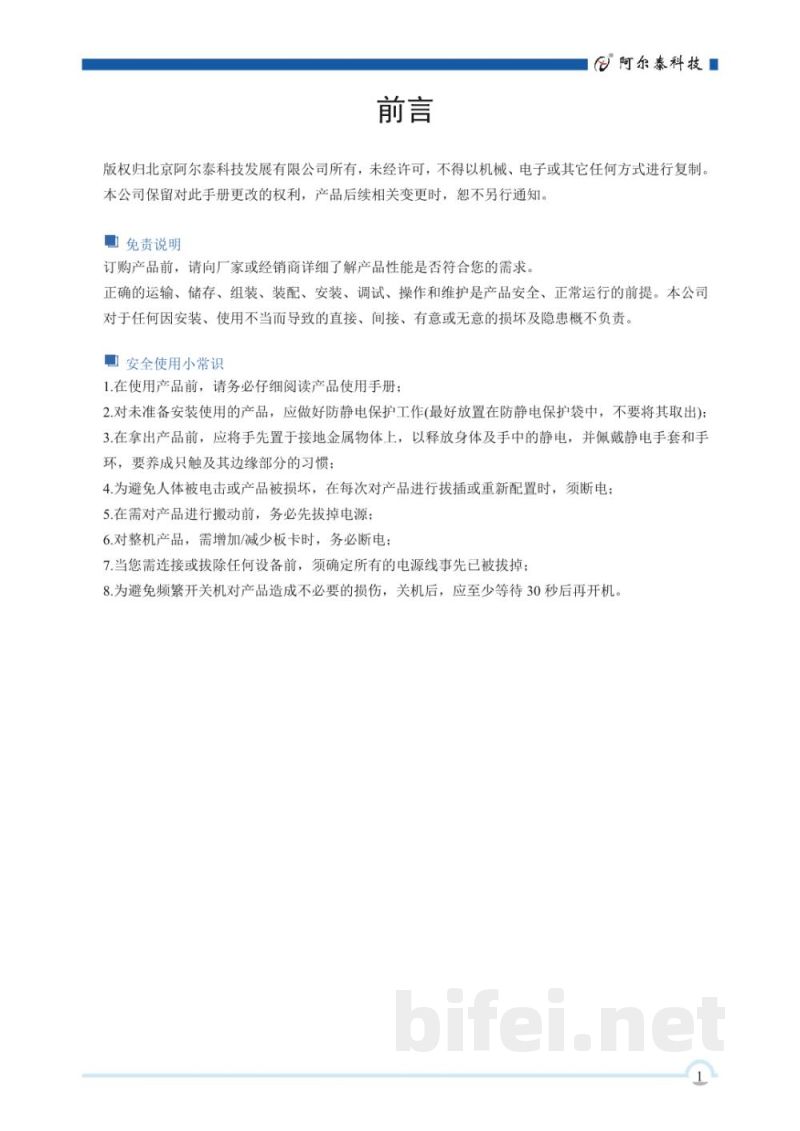

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可不得以机械、电子或任何方式复制本手册内容。本公司保留对手册内容进行修改的权利，产品后续变更恕不另行通知。

【免责说明】
订购产品前，请向厂家或经销商确认产品性能是否符合需求。正确的运输、储存、安装、调试、操作和维护是产品安全正常运行的前提。本公司对因安装或使用不当造成的任何直接或间接损坏及隐患不承担责任。

【安全使用小常识】
1. 使用前请仔细阅读产品使用手册。
2. 未安装使用的产品应做好防静电保护（建议置于防静电袋中）。
3. 取出产品前需先接触接地金属释放静电，并佩戴静电手套与手环，避免直接触碰芯片区域。
4. 在拔插或重新配置产品前必须断电，以避免触电或损坏。
5. 搬动设备前必须断开电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前确认所有电源线已断开。
8. 关机后至少等待30秒再重新开机，以避免频繁开关机损伤设备。

【产品说明】

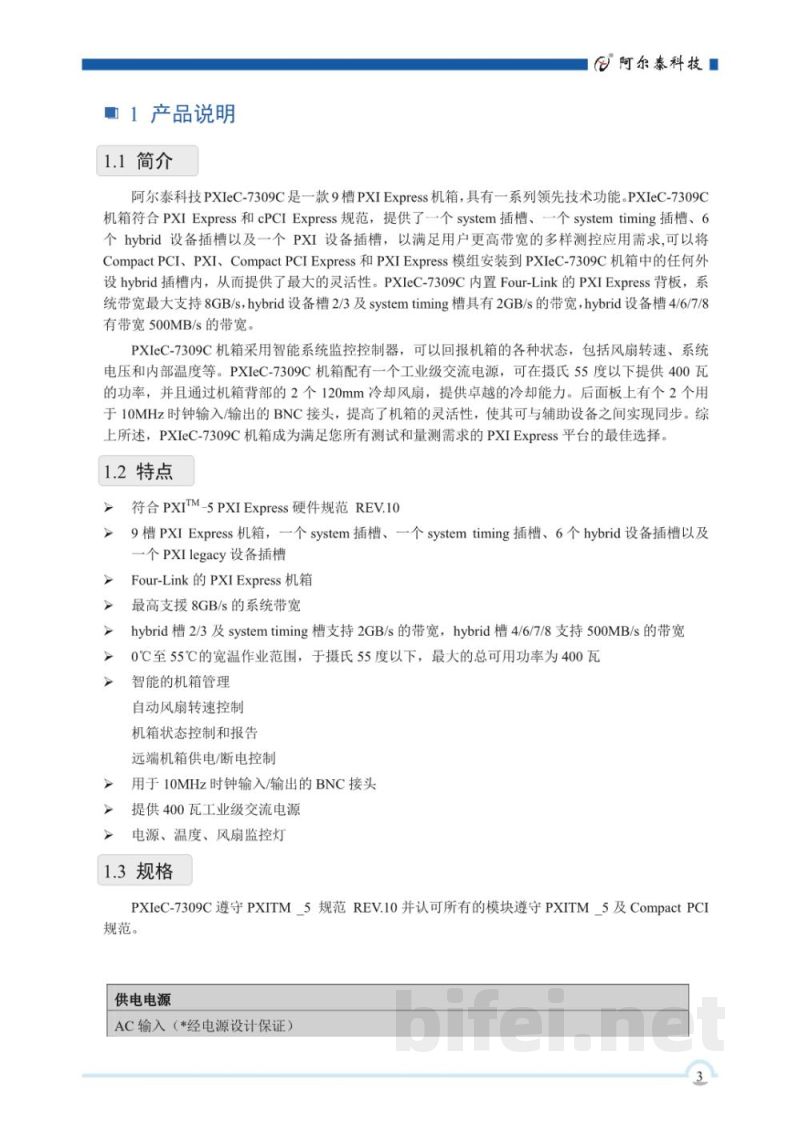

1 产品说明
1.1 简介
阿尔泰科技 PXIeC-7309C 是一款9槽PXI Express机箱，符合PXI Express与cPCI Express规范。机箱包含1个system插槽、1个system timing插槽、6个hybrid设备插槽以及1个PXI设备插槽，可支持CompactPCI、PXI、CompactPCI Express及PXI Express模块混合使用。

PXIeC-7309C采用Four-Link PXI Express背板，系统带宽最高可达8GB/s。其中hybrid槽2/3及system timing槽提供2GB/s带宽，hybrid槽4/6/7/8提供500MB/s带宽。

机箱配备智能监控系统，可实时监测风扇转速、电源电压及内部温度等状态。配备工业级交流电源，在55℃以下可提供400W功率，并通过后部双120mm冷却风扇实现高效散热。后面板提供2个10MHz时钟输入/输出BNC接口，支持外部设备同步。

1.2 特点
符合PXI Express硬件规范REV.1.0
9槽PXI Express结构（1 system槽、1 system timing槽、6 hybrid槽、1 PXI legacy槽）
Four-Link PXI Express架构
最高8GB/s系统带宽
部分槽位支持2GB/s与500MB/s带宽
0℃~55℃宽温运行能力
最大400W系统功率（≤55℃）
智能机箱管理系统
自动风扇转速控制
机箱状态监测与报告
远程电源控制功能
10MHz时钟BNC输入/输出接口
工业级交流电源供电
电源、温度、风扇状态指示

1.3 规格
PXIeC-7309C遵循PXI Express REV.1.0规范，并兼容PXI及CompactPCI模块。

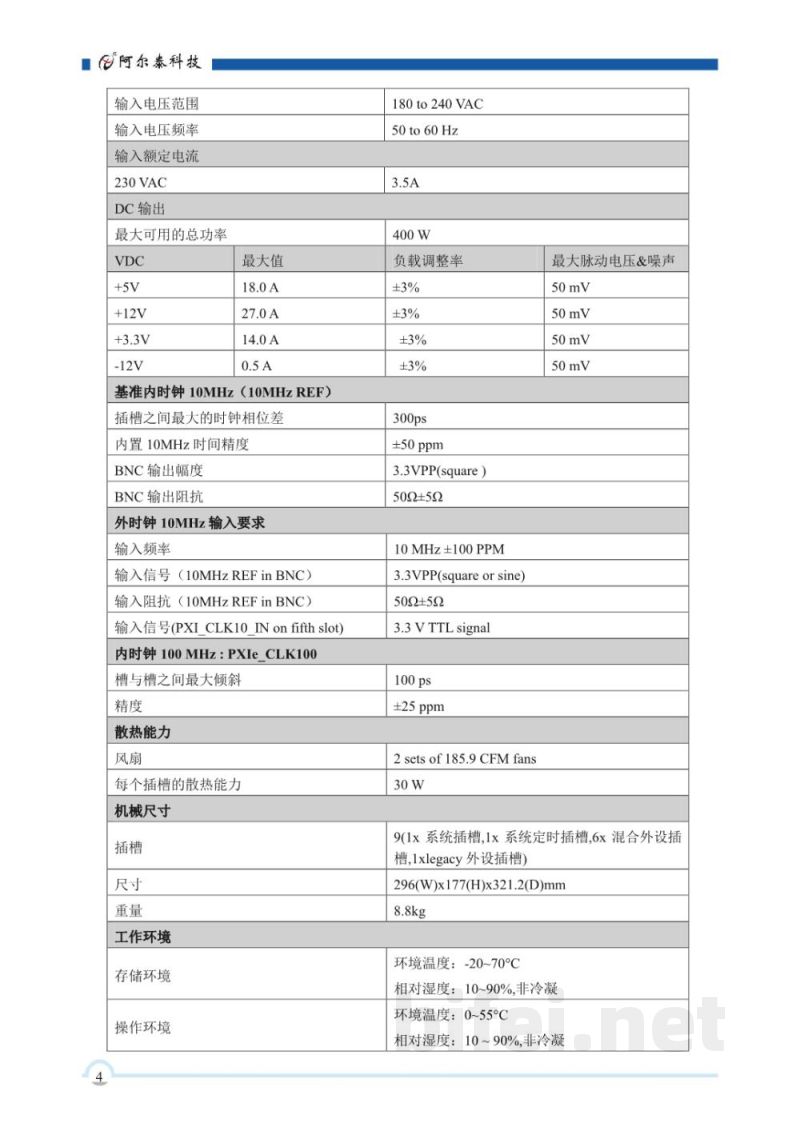

供电电源：AC输入（依据电源设计）
输入电压范围：230VAC
输入电压频率：—
输入额定电流：—

DC输出：+5V / +12V / +3.3V / -12V
最大电流：+5V 18.0A，+12V 27.0A，+3.3V 14.0A，-12V 0.5A

基准内时钟：10MHz
