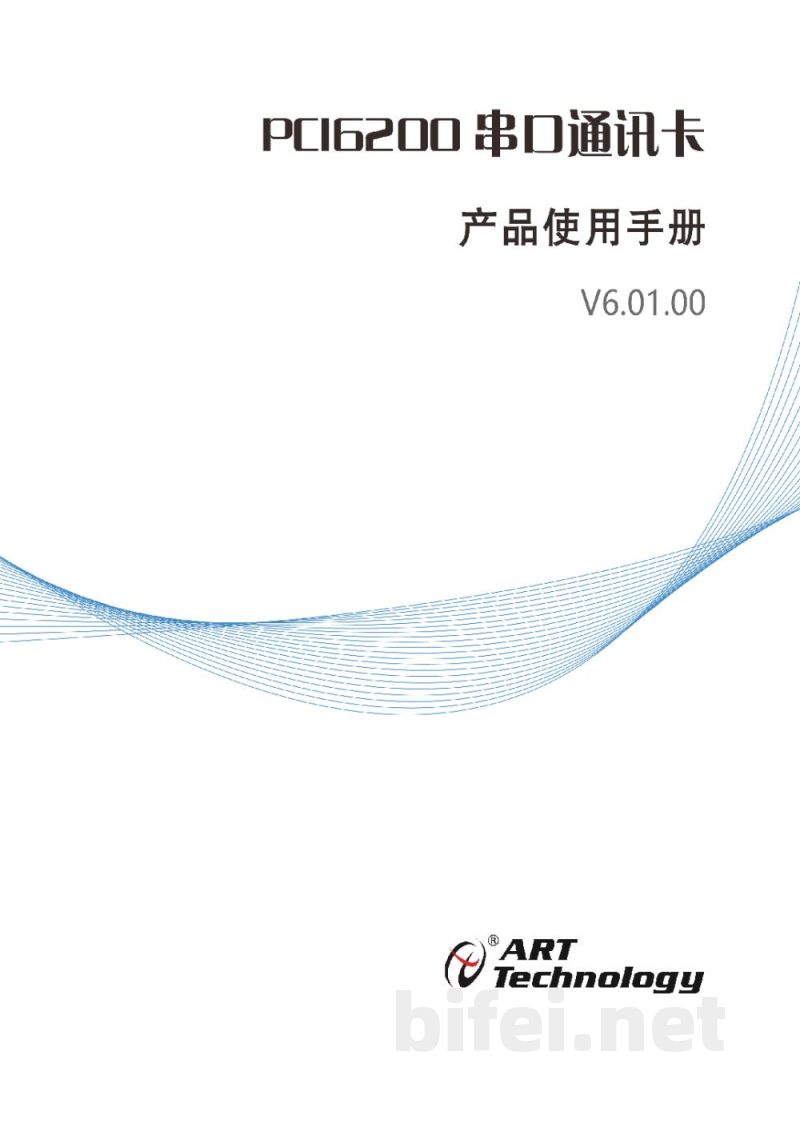

PCI6200 串口通讯卡 使用手册
版本：V6.01.00
ART Technology（北京阿尔泰科技发展有限公司）

一、前言

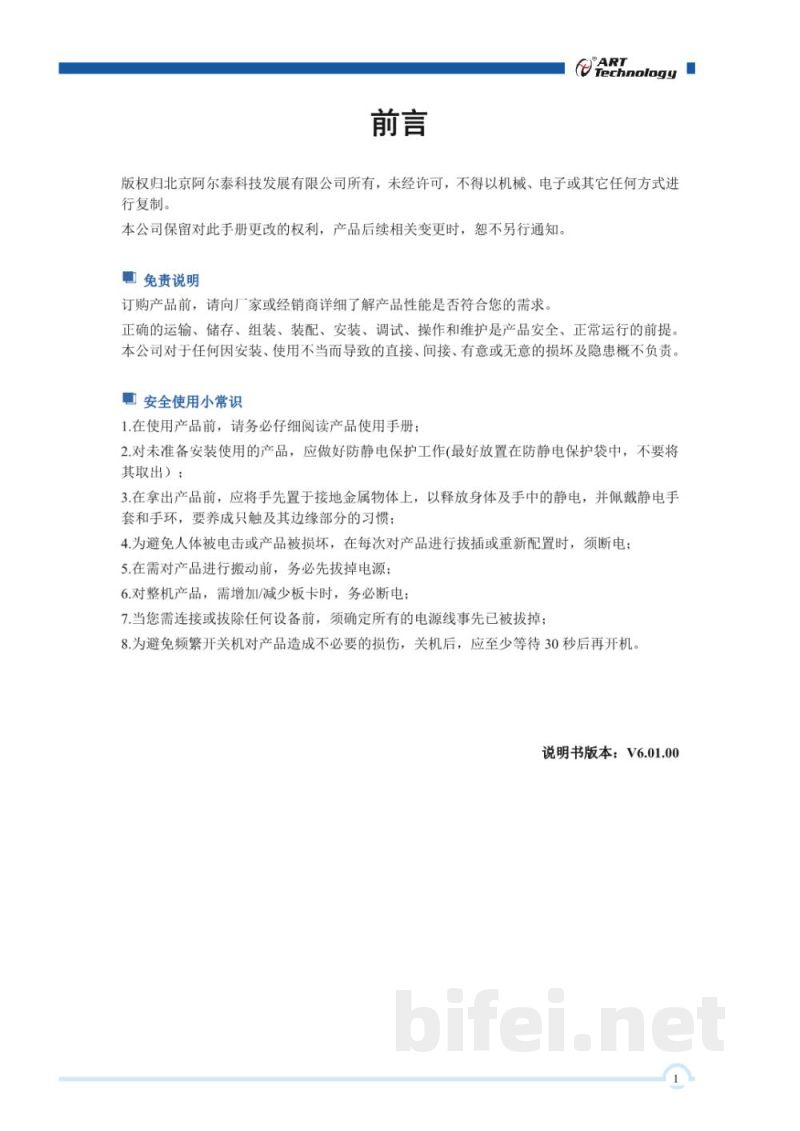

本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何方式复制或传播。本公司保留对产品及手册内容进行修改的权利，恕不另行通知。

二、安全使用说明

1、使用产品前请仔细阅读使用手册。
2、未安装使用的产品应做好防静电保护，建议存放于防静电袋中。
3、操作前应触摸接地金属释放静电，并佩戴防静电手套或手环。
4、对产品进行插拔或重新配置时必须断电。
5、搬运产品前必须拔掉电源。
6、增加或减少板卡时必须关闭整机电源。
7、连接或拔除设备前确保所有电源线已断开。
8、关机后至少等待30秒再重新开机，以避免设备损伤。

三、快速上手

1.1 产品包装内容
打开PCI6200包装后，应包含以下物品：
PCI6200板卡一块
阿尔泰科技软件光盘一张（包含驱动程序及PDF用户手册）

1.2 安装指导

1.2.1 注意事项
1、安装前请释放人体静电，或使用接地腕带。
2、取卡时仅握住边缘或金属支架，避免触碰电子元件。
3、检查板卡是否损坏，如有异常请联系销售人员，不得继续安装。

1.2.2 硬件安装

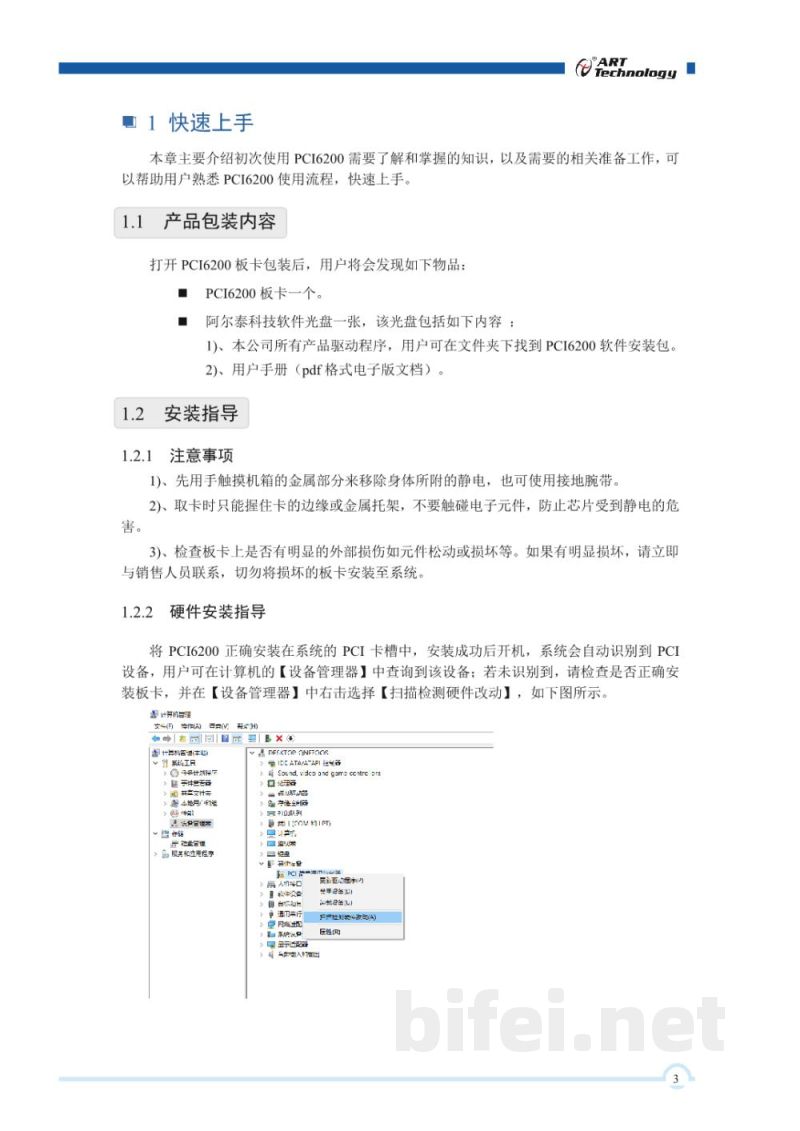

将PCI6200板卡正确插入计算机PCI插槽中，开机后系统将自动识别设备。若未识别，可在设备管理器中执行“扫描检测硬件改动”进行检测。

1.2.3 软件安装

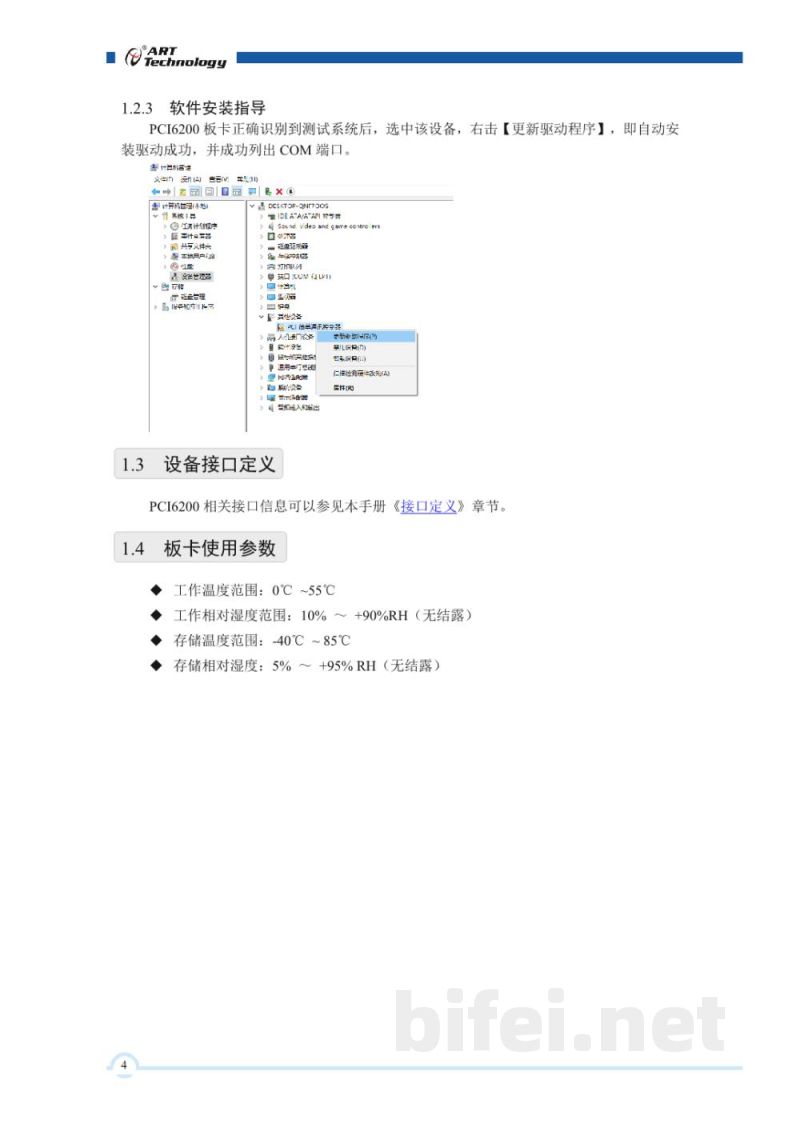

设备识别成功后，在设备管理器中更新驱动程序，即可自动完成驱动安装，并生成对应COM端口。

四、功能概述

产品简介：PCI6200为工业级串口通信卡，用于实现计算机与外部串口设备的数据通信。
支持UART通信功能。

五、设备特性

1、板卡外形结构与尺寸图
2、主要元件功能说明
3、信号输入输出连接器说明
4、板载DIP开关功能
5、通信终端电阻选择
6、连接器定义

六、信号连接方法

6.1 UART通信连接
6.2 RS232信号连接方法
6.3 RS485信号连接方法
6.4 RS422信号连接方法

七、产品保修

1、保修说明
2、技术支持与服务
3、返修注意事项
