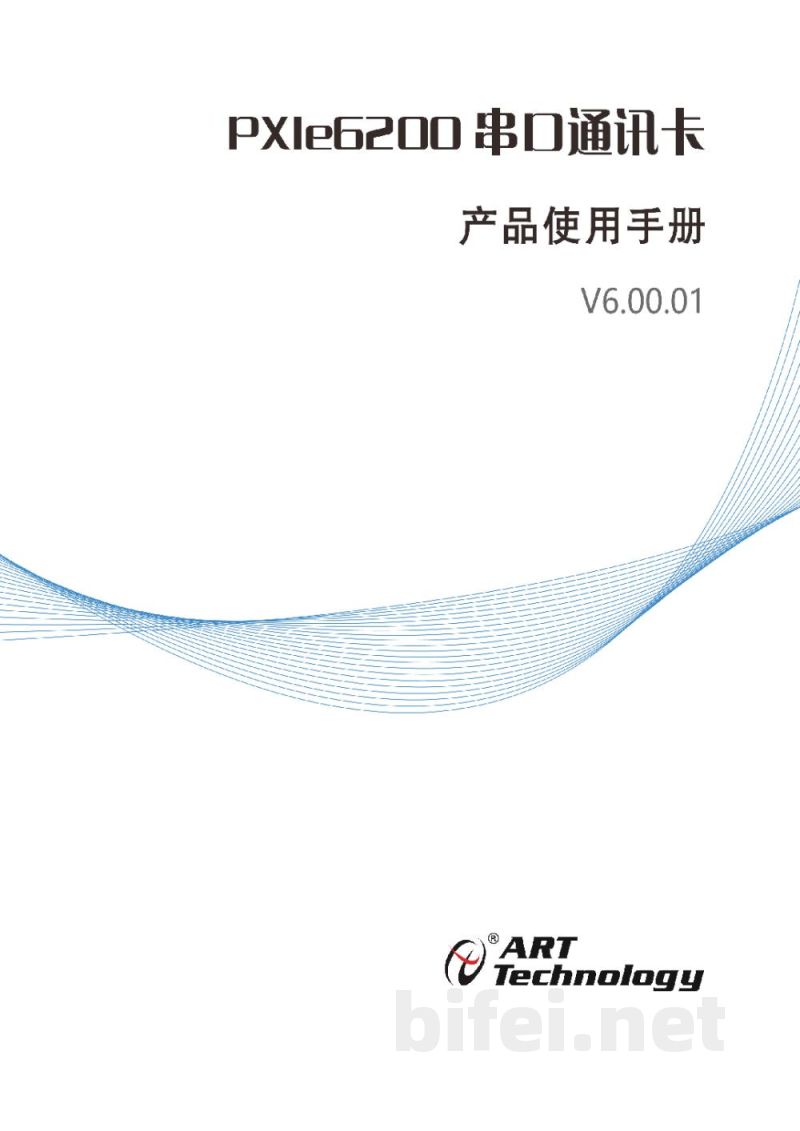

PXIe6200串口通讯卡产品使用手册
版本：V6.00.01

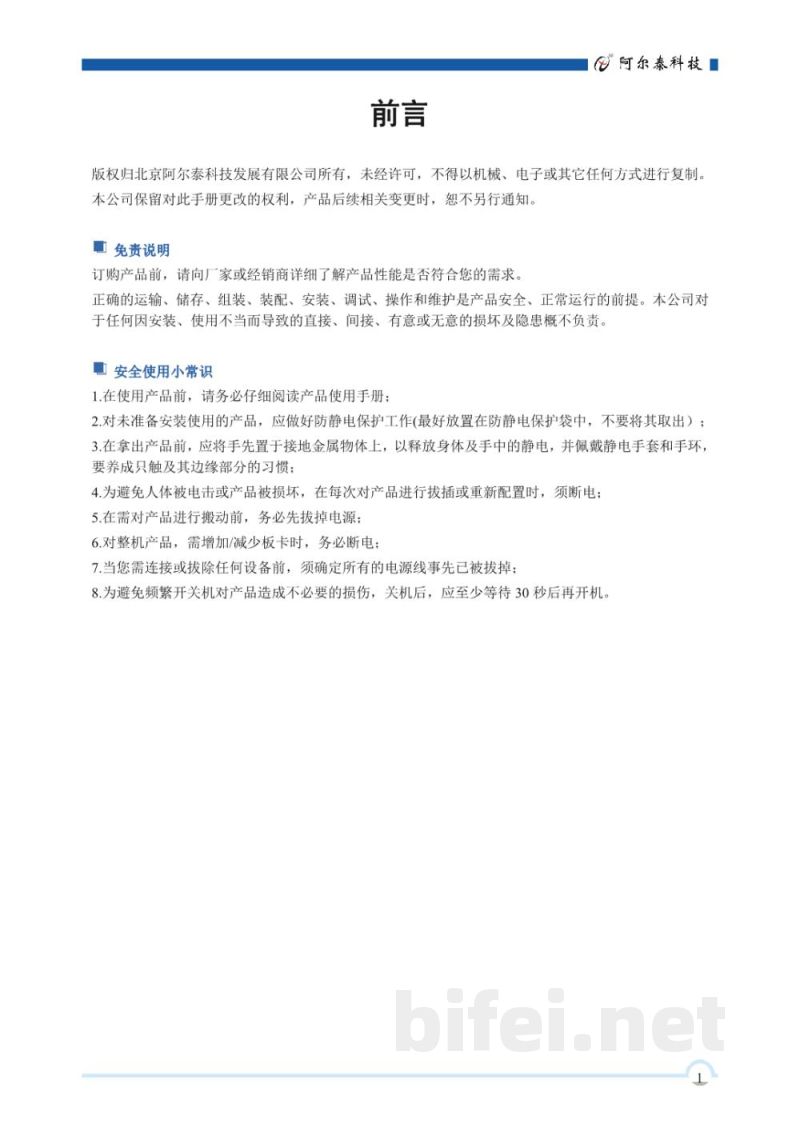

前言
本手册为出版物，未经许可不得以任何形式复制。本公司保留对产品及手册内容进行修改的权利，恕不另行通知。

免责说明：订购产品前请确认产品性能是否符合需求。正确的运输、存储、安装、调试及维护是产品正常运行的前提。本公司不对因不当使用造成的任何损失承担责任。

安全使用说明：
1 使用前请仔细阅读手册；
2 未使用产品应做好防静电措施，建议存放于防静电袋中；
3 取出产品前应先释放静电并佩戴防静电设备，避免直接接触电路部分；
4 插拔或重新配置时必须断电；
5 搬运设备前需断开电源；
6 增减板卡必须断电操作；
7 连接或拔除设备前确保电源已断开；
8 关机后至少等待30秒再重新开机；

产品说明

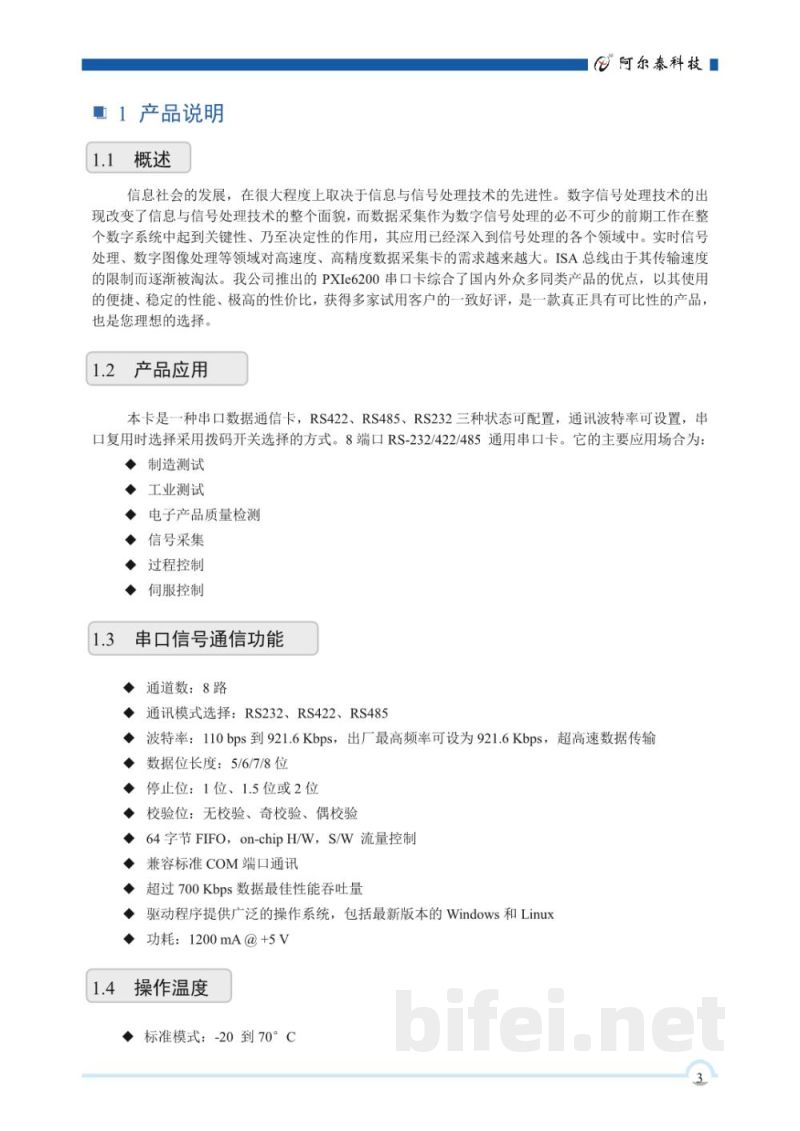

1.1 概述
PXIe6200串口卡是一款基于PXIe总线的多功能串口通信卡，采用RS232、RS422、RS485三种通信模式可配置设计，具备高稳定性与高性价比，适用于工业控制与数据通信场景。

1.2 产品应用
本卡为8路串口数据通信卡，支持RS232、RS422、RS485模式切换，波特率可配置，采用拨码开关进行端口模式选择。主要应用于制造测试、工业测试、电子产品质量检测、信号采集、过程控制及伺服控制等领域。

1.3 串口信号通信功能
通道数：8路
通信模式：RS232 / RS422 / RS485可配置
波特率：110bps～921.6Kbps（最高支持921.6Kbps）
数据位：5 / 6 / 7 / 8位
停止位：1 / 1.5 / 2位
校验方式：无校验 / 奇校验 / 偶校验
FIFO：64字节FIFO，支持硬件与软件流控
兼容标准COM端口通信
驱动支持Windows与Linux系统
功耗：1200mA @ +5V

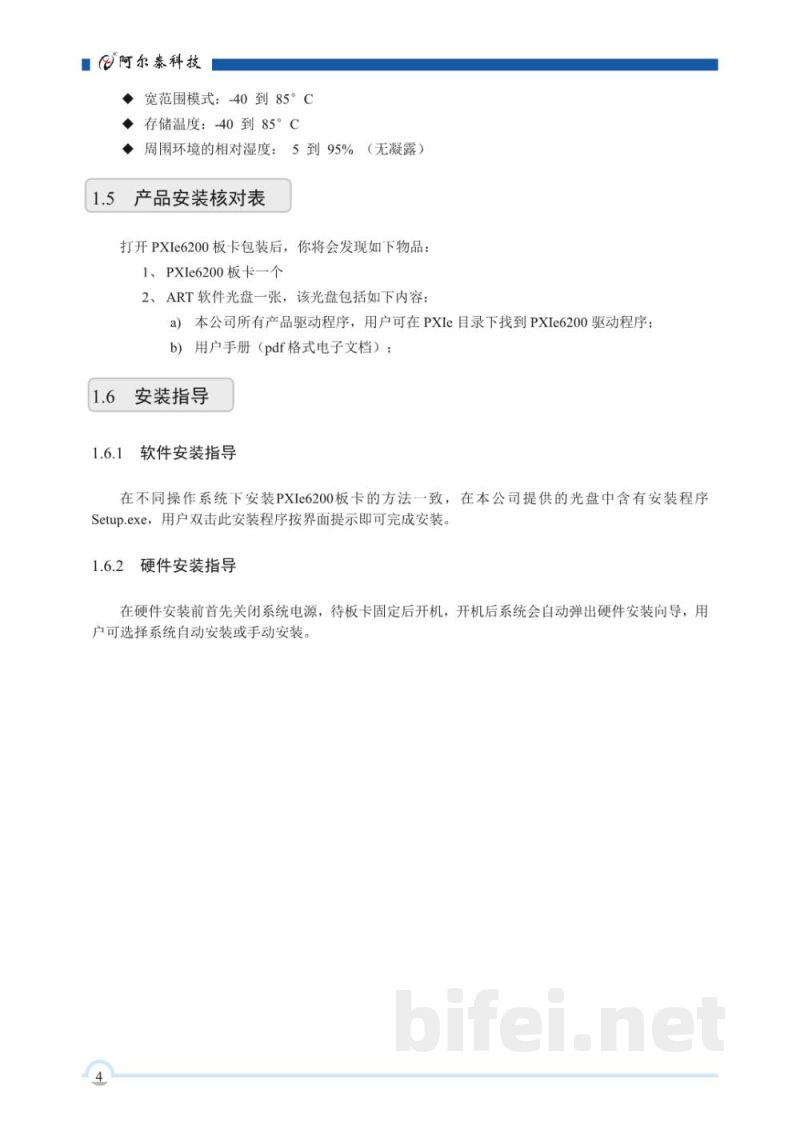

1.4 操作温度
标准模式：-20℃～70℃
宽范围模式：-40℃～85℃
存储温度：-40℃～85℃
环境湿度：5%～95%（无凝露）

1.5 产品安装核对表
打开PXIe6200板卡包装后应包含：PXIe6200板卡一块、ART软件光盘一张（含驱动程序及用户手册PDF）。

1.6 安装指导
1.6.1 软件安装
运行光盘中的Setup.exe程序，根据提示完成安装。

1.6.2 硬件安装
安装前必须关闭系统电源，固定板卡后再开机，系统将自动识别硬件并启动安装向导。

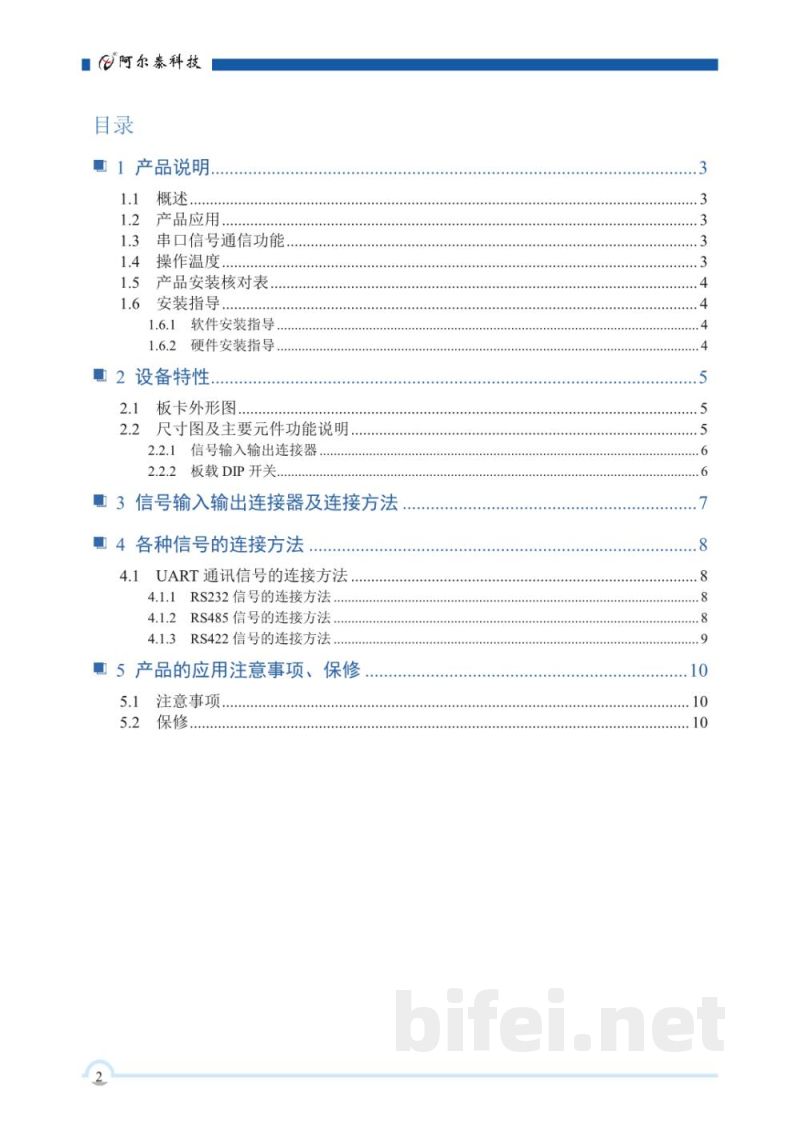

2 设备特性
2.1 板卡外形图
2.2 尺寸图及主要元件功能说明
2.2.1 信号输入输出连接器
2.2.2 板载DIP开关

3 信号输入输出连接器及连接方法
4 各种信号的连接方法
4.1 UART通讯信号连接方法
4.1.1 RS232连接方法
4.1.2 RS485连接方法
4.1.3 RS422连接方法

5 产品应用注意事项与保修
5.1 注意事项
5.2 保修说明
