PL系列继电保护测试仪使用说明书

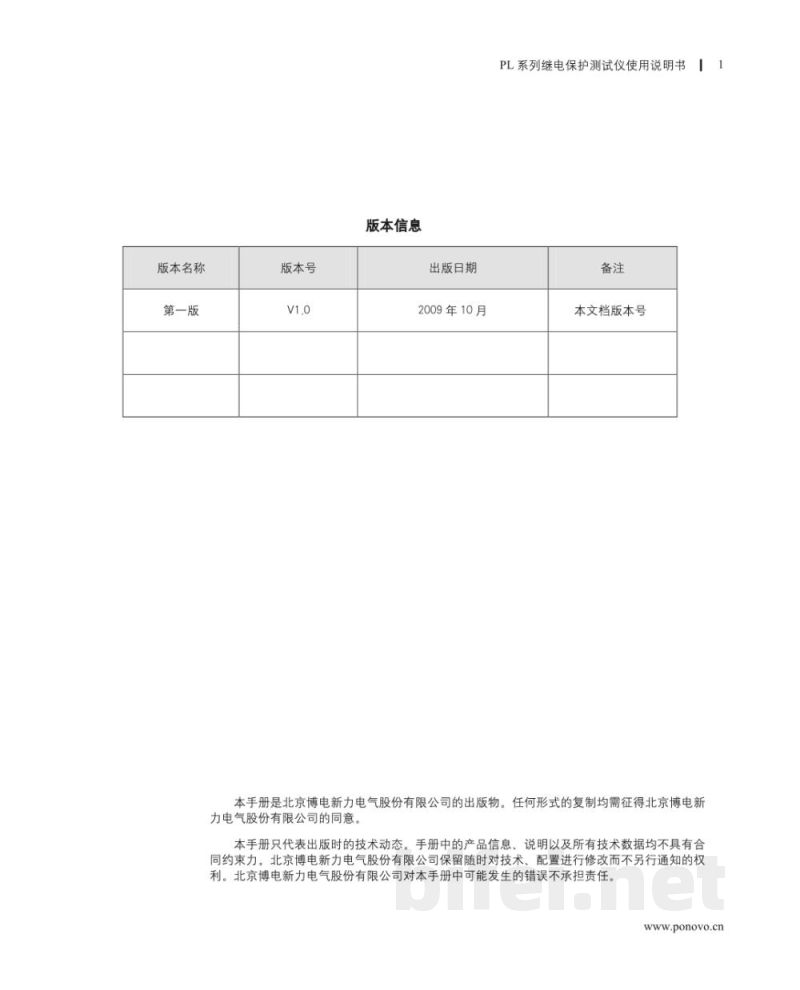

版本名称：第一版
版本号：V1.0
出版日期：2009年10月
ponovo.cn

本手册为北京博电新力电气股份有限公司出版物，任何形式的复制均需经授权。手册内容仅代表出版时技术状态，公司保留对技术与配置进行修改的权利，恕不另行通知，并不对可能存在的错误承担责任。

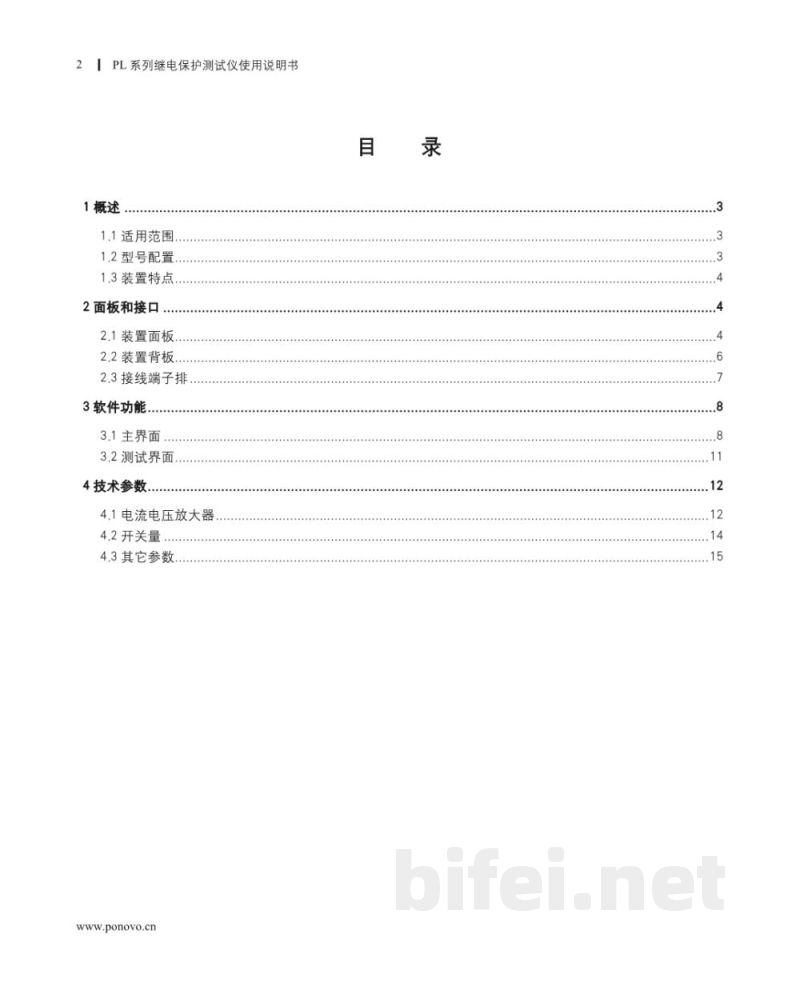

1 概述
1.1 适用范围
1.2 型号配置
1.3 装置特点

2 面板和接口
2.1 装置面板
2.2 装置背板
2.3 接线端子排

3 软件功能
3.1 主界面
3.2 测试界面

4 技术参数
4.1 电流电压放大器
4.2 开关量
4.3 其它参数

1 概述

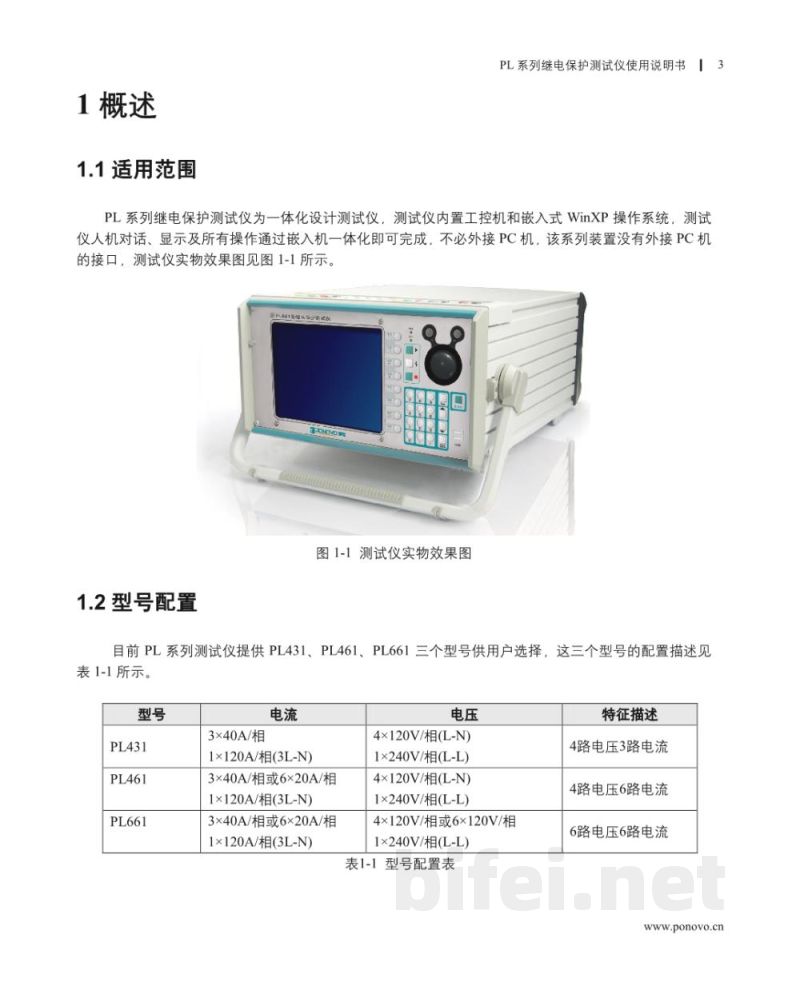

PL系列继电保护测试仪为一体化设计测试装置，内置工控机及嵌入式Windows XP操作系统，具备人机一体化操作与显示功能，无需外接PC机，所有操作均可在设备上完成。设备无外接PC接口。

1.2 型号配置
PL系列提供PL431、PL461、PL661三种型号，主要差异如下：
PL431：4路电压3路电流
PL461：4路电压6路电流
PL661：6路电压6路电流
电流输出能力：3×40A/相或6×20A/相，1×120A/相（3L-N）
电压输出能力：4×120V/相（L-N），1×240V/相（L-L）

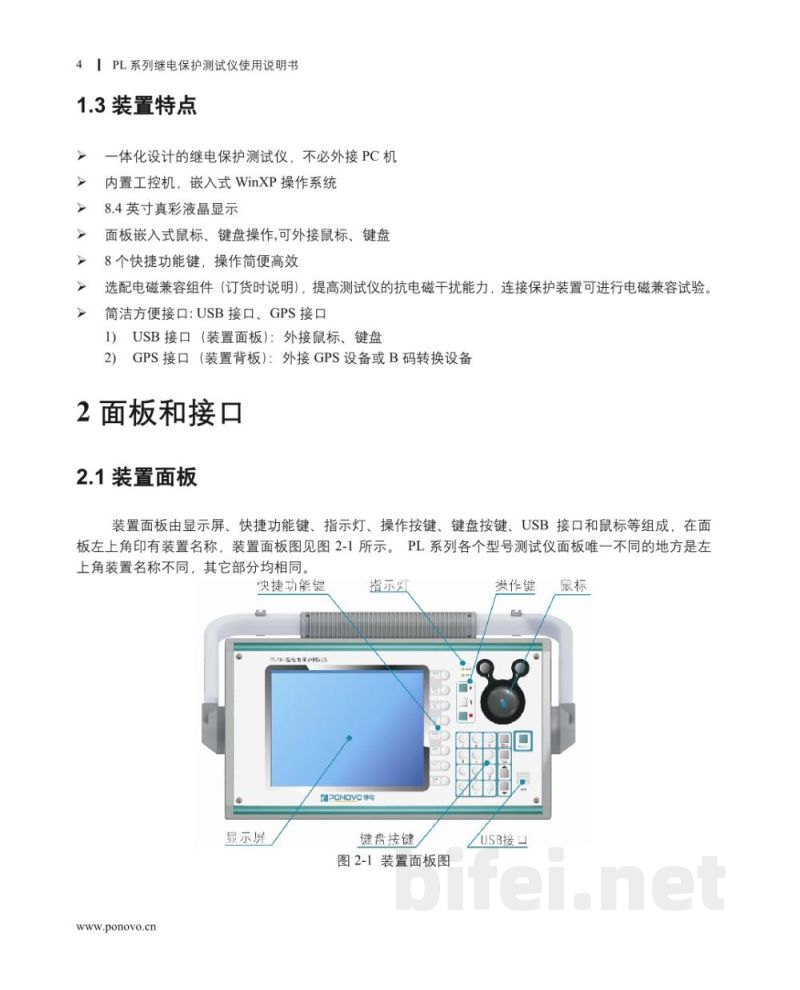

1.3 装置特点
一体化继电保护测试仪，内置工控机，无需外接PC机，嵌入式WinXP操作系统，8.4英寸真彩液晶显示屏。
支持嵌入式鼠标与键盘操作，可外接鼠标和键盘，配备8个快捷功能键，操作简便高效。
可选配电磁兼容组件，提高抗电磁干扰能力，可用于电磁兼容试验。
接口配置：USB接口、GPS接口。
USB接口用于外接鼠标、键盘；GPS接口用于外接GPS设备或B码转换设备。

2 面板和接口
2.1 装置面板
装置面板包括显示屏、快捷功能键、指示灯、操作按键、键盘按键、USB接口和鼠标等。左上角为装置名称，不同型号仅名称不同，其余结构一致。

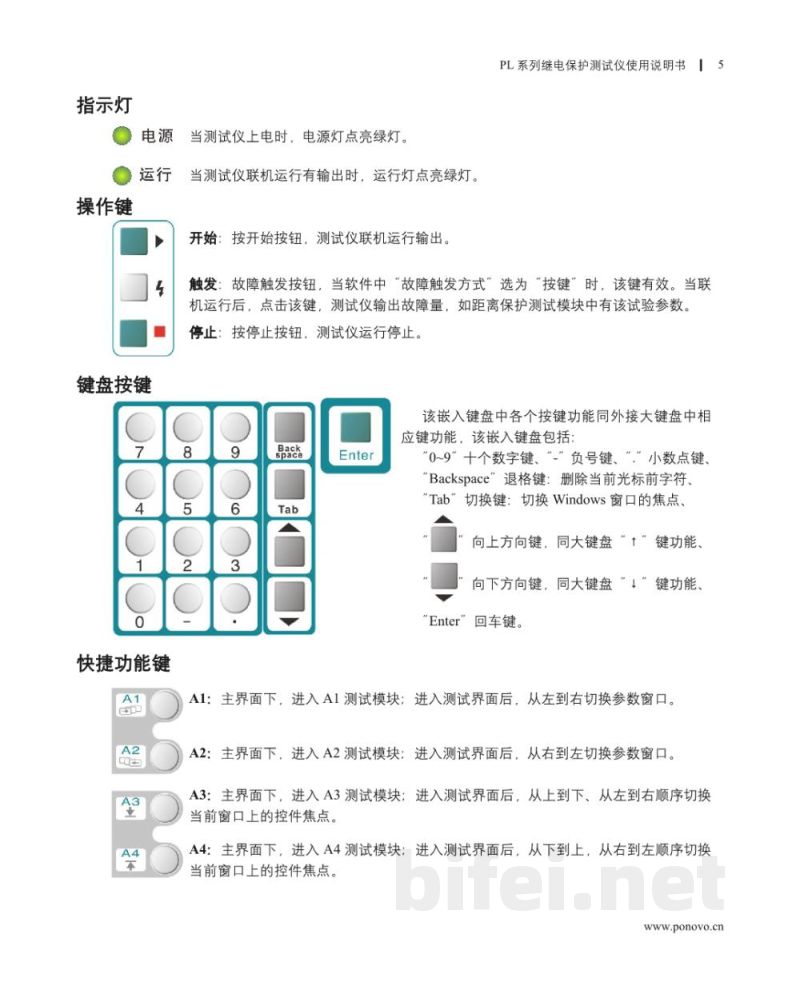

指示灯说明：
电源灯：上电时亮绿色
运行灯：联机运行输出时亮绿色

操作按键功能：
开始：启动联机运行输出
触发：在故障触发方式为“按键”时有效，用于输出故障量
停止：停止测试仪运行

嵌入式键盘包含0~9数字键、负号、小数点、Backspace、Tab、方向键及Enter键，其功能与标准键盘对应一致。

快捷功能键说明：
A1：进入A1测试模块或切换参数窗口
A2：进入A2测试模块或切换参数窗口
A3：用于窗口控件顺序切换（上→下、左→右）
A4：用于窗口控件逆序切换（下→上、右→左）
