PET1000N电子式互感器校验仪使用说明书

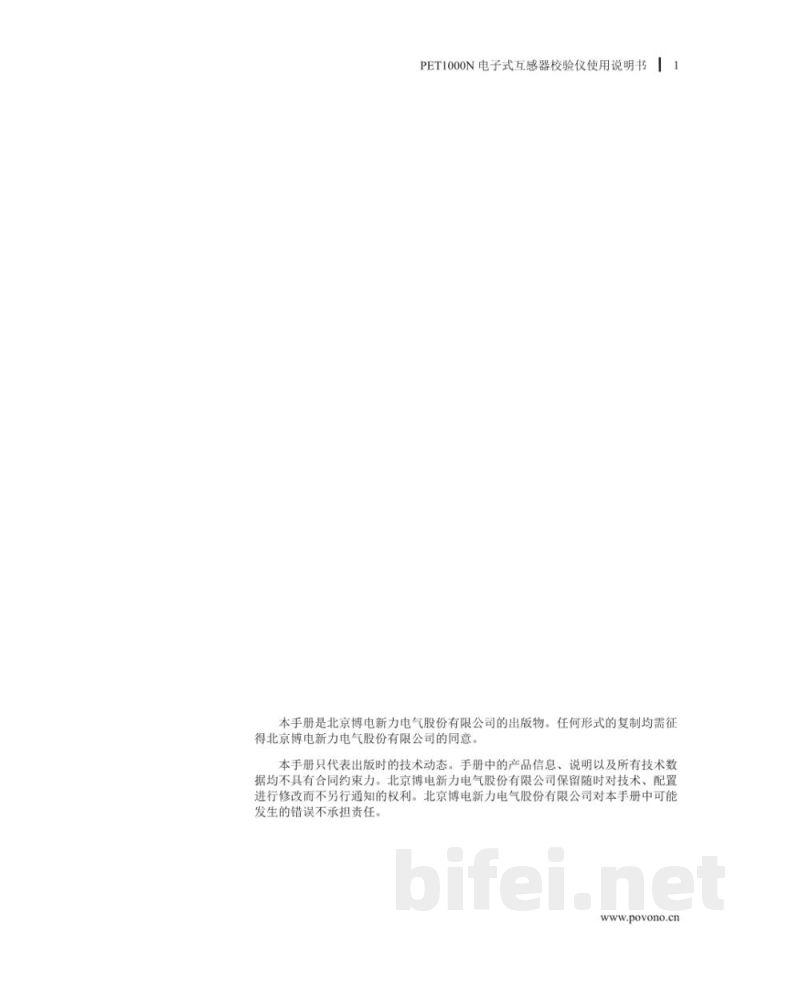

本手册为北京博电新力电气股份有限公司出版物，未经许可不得以任何形式复制。手册内容仅代表出版时技术状态，产品信息及技术参数可能随时调整，恕不另行通知。公司对可能存在的错误不承担责任。

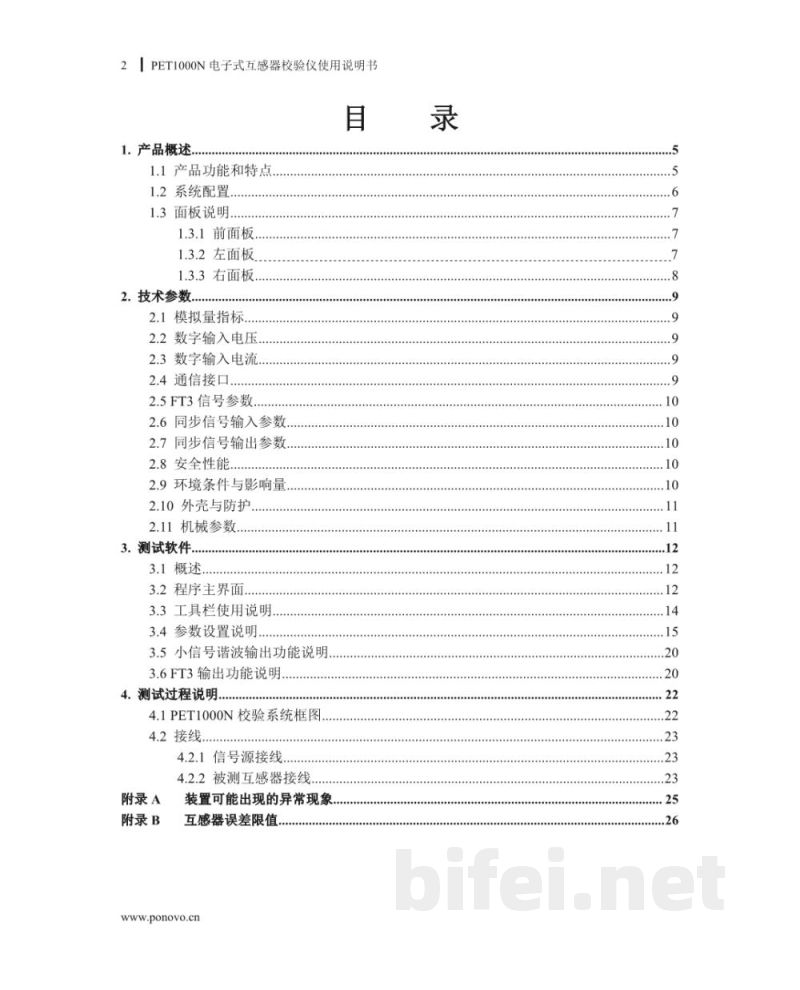

目录
1 产品概述
1.1 产品功能和特点
1.2 系统配置
1.3 面板说明（前面板、左面板、右面板）
2 技术参数
2.1 模拟量指标
2.2 数字输入电压
2.3 数字输入电流
2.4 通信接口
2.5 FT3信号参数
2.6 同步信号输入参数
2.7 同步信号输出参数
2.8 安全性能
2.9 环境条件与影响量
2.10 外壳与防护
2.11 机械参数
3 测试软件
3.1 概述
3.2 程序主界面
3.3 工具栏使用说明
3.4 参数设置说明
3.5 小信号谐波输出功能说明
3.6 FT3输出功能说明
4 测试过程说明
4.1 PET1000N校验系统框图
4.2 接线说明（信号源接线、被测互感器接线）
附录A：装置可能出现的异常现象
附录B：互感器误差限值

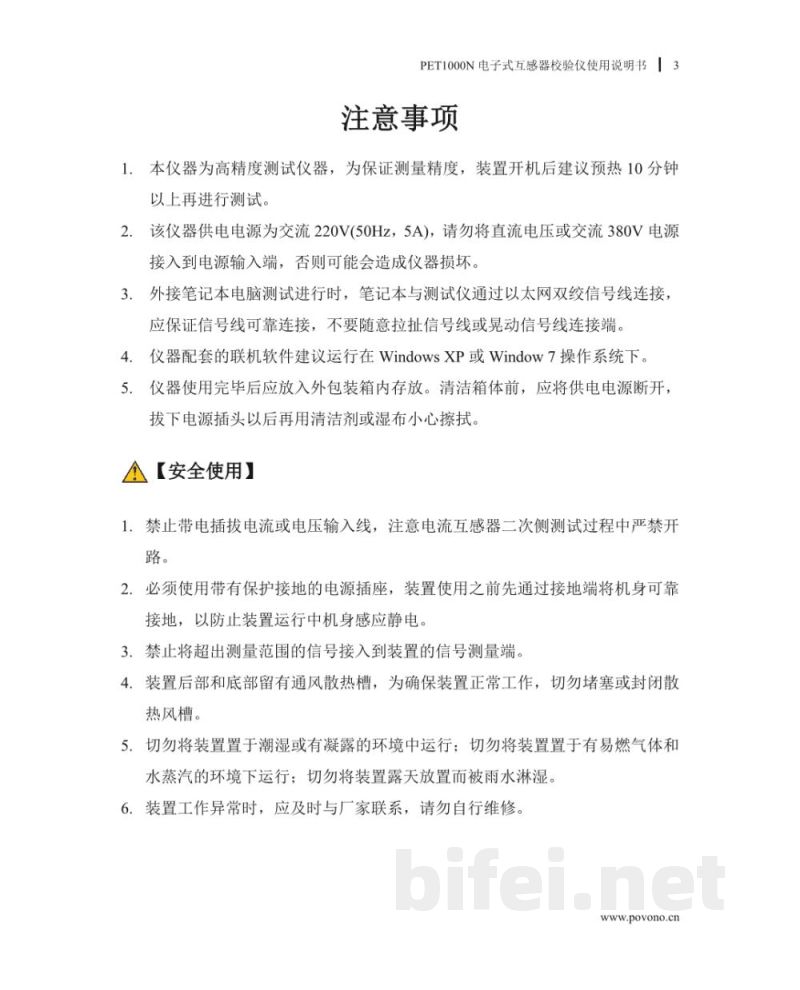

注意事项
1. 本仪器为高精度测试仪器，开机后建议预热10分钟以上再进行测试。
2. 供电电源为交流220V（50Hz，5A），禁止接入直流或380V电源，否则可能损坏设备。
3. 外接笔记本通过以太网双绞线连接，需确保连接可靠，避免拉扯或晃动。
4. 配套软件建议运行于Windows XP或Windows 7系统。
5. 使用完毕后应妥善存放，清洁前需断开电源。

安全使用
1. 禁止带电插拔电流或电压输入线，电流互感器二次侧测试时严禁开路。
2. 必须使用带保护接地的电源插座，并确保设备可靠接地。
3. 禁止超量程信号接入测量端。
4. 通风散热槽不得堵塞。
5. 禁止在潮湿、易燃气体或露天环境使用。
6. 设备异常时应联系厂家维修，不得自行拆修。

产品概述

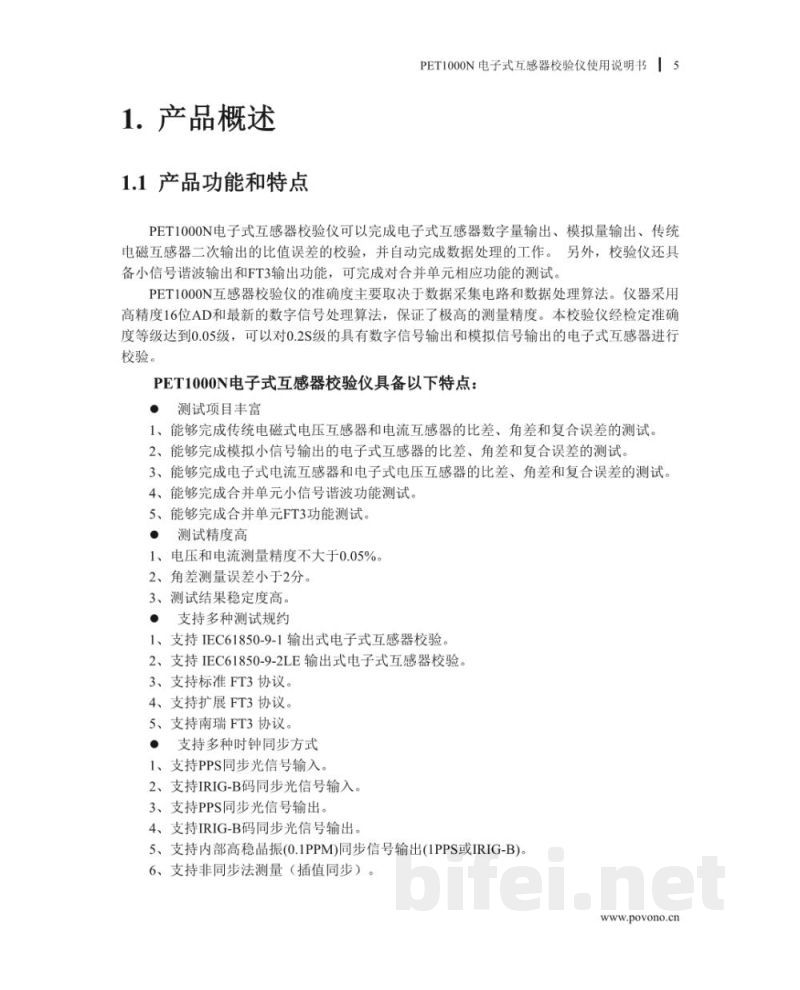

PET1000N电子式互感器校验仪可用于电子式互感器数字量输出、模拟量输出及传统电磁互感器二次输出的比值误差校验，并自动完成数据处理。同时具备小信号谐波输出与FT3输出功能，可用于合并单元测试。

仪器采用高精度16位AD及数字信号处理算法，测量精度高，检定准确度等级达0.05级，可用于0.2S级电子式互感器校验。

产品特点：
1. 支持传统电磁式互感器比差、角差及复合误差测试。
2. 支持模拟小信号输出电子式互感器误差测试。
3. 支持电子式互感器数字输出误差测试。
4. 支持合并单元小信号谐波测试。
5. 支持合并单元FT3功能测试。
6. 测量精度高，电压电流误差不大于0.05%，角差误差小于2分。
7. 支持多种测试规约，包括IEC61850-9-1、IEC61850-9-2LE及多种FT3协议（标准、扩展、南瑞等）。
