青岛艾诺AN9640系列安全性能综合测试仪-快速操作指南

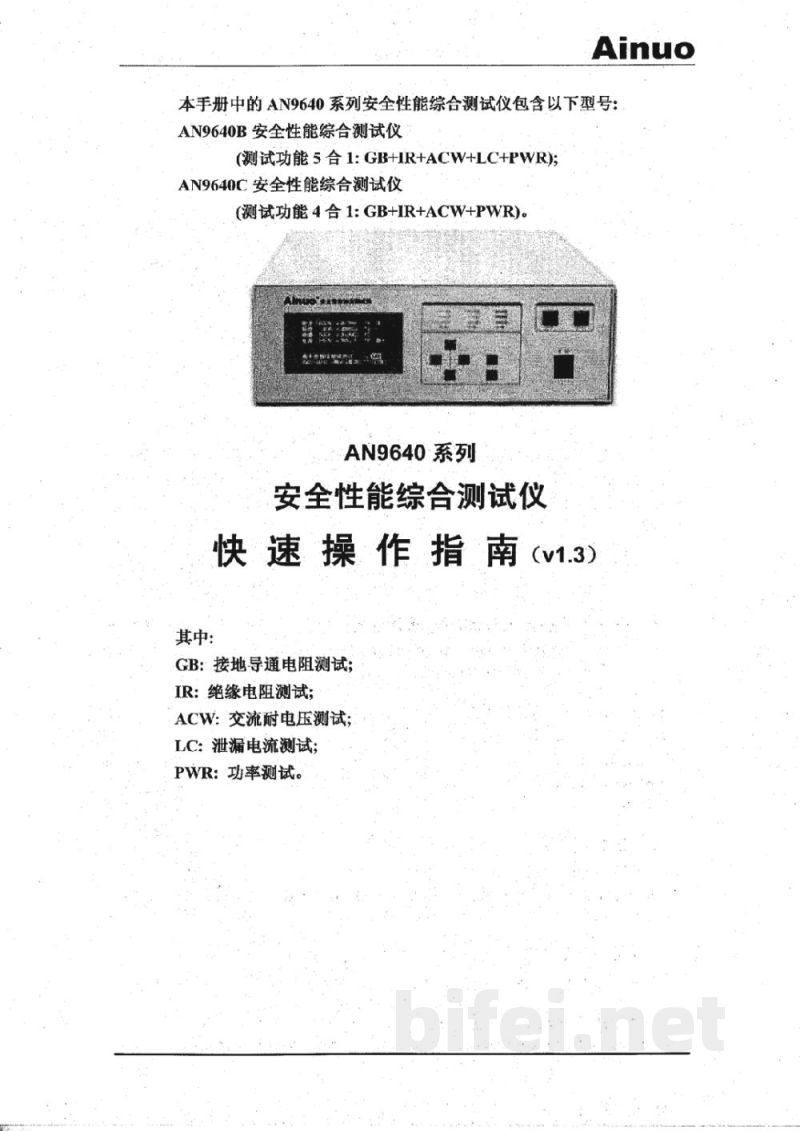

Ainuo AN9640系列安全性能综合测试仪快速操作指南（V1.3）

本手册涵盖型号如下：
AN9640B安全性能综合测试仪（5合1功能：GB+IR+ACW+LC+PWR）
AN9640C安全性能综合测试仪（4合1功能：GB+IR+ACW+PWR）

功能定义说明：
GB：接地导通电阻测试
IR：绝缘电阻测试
ACW：交流耐电压测试
LC：泄漏电流测试
PWR：功率测试

一、维护与安全警告
测试仪必须由具备经验的工程师或技术人员进行维修与维护，未经培训人员操作可能导致人身伤害或死亡。

测试注意事项：
1. 测试时存在高电压与大电流，严禁人体接触带电部位及被测设备外壳。
2. 设备必须可靠接地，通过电源插座E端或后面板接地端子接地。
3. 进行绝缘与耐压测试时，被测负载需与大地及周围物体保持电气隔离。
4. 高湿环境（>75%RH）可能影响绝缘测试精度，需加强自检。
5. 泄漏及功率测试建议使用稳压电源以提高精度。
6. 关机前应移除测试线负载后再断电。

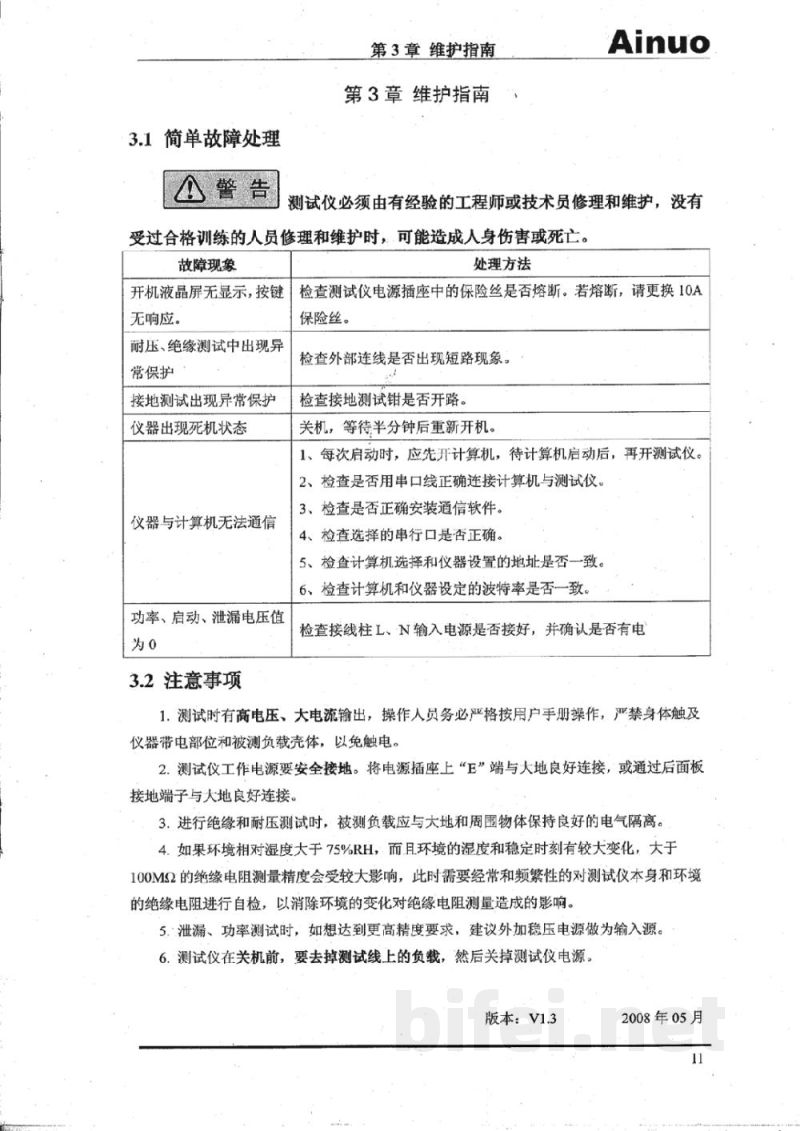

二、常见故障处理
故障现象与处理方法：

1. 开机无显示或按键无响应
检查电源插座保险丝是否熔断，如熔断更换10A保险丝。

2. 耐压或绝缘测试异常保护
检查外部连线是否短路。

3. 接地测试异常保护
检查接地测试钳是否开路。

4. 仪器死机
关机等待30秒后重新启动。

5. 与计算机无法通信
检查开机顺序（先开电脑再开仪器）；检查串口线连接；检查软件安装；检查串口选择；检查地址与波特率是否一致。

6. 功率/启动/泄漏值为0
检查L、N输入电源接线及供电情况。

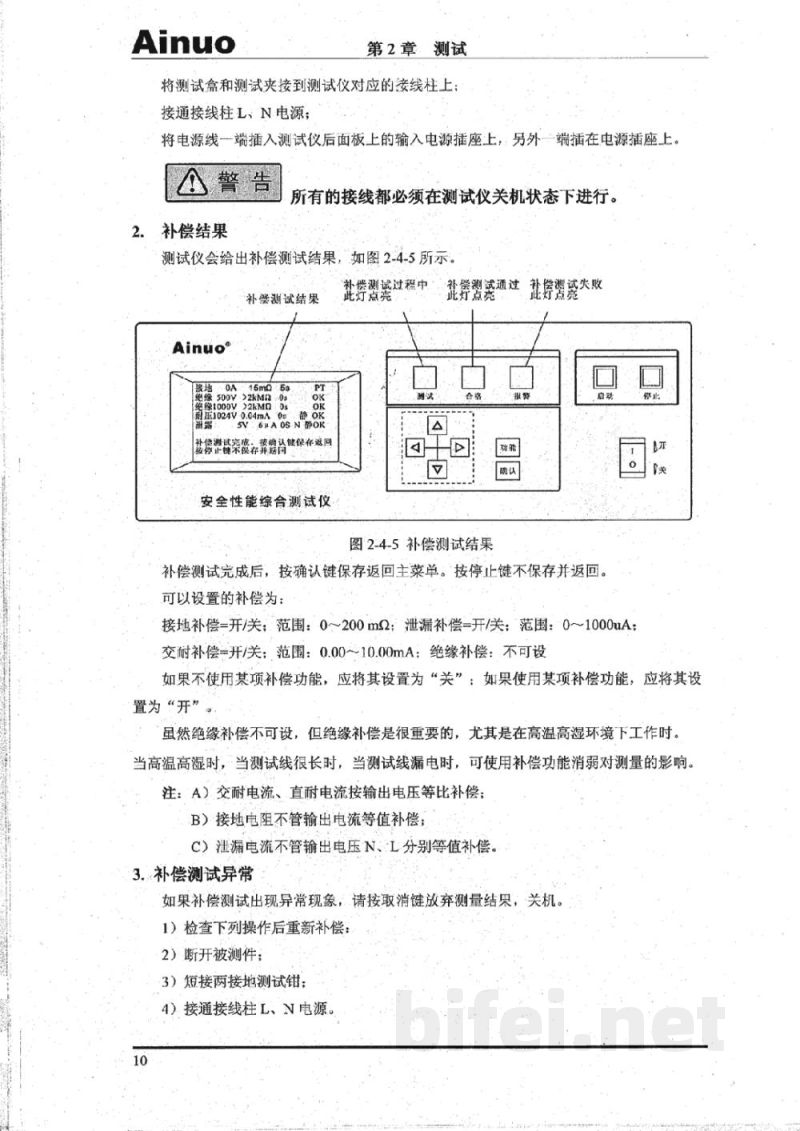

三、补偿测试说明
补偿测试用于修正测量误差，提高测试精度。

补偿设置包括：
- 接地补偿：开/关，范围0~200mΩ
- 泄漏补偿：开/关，范围0~1000μA
- 交流耐压补偿：开/关，范围0.00~10.00mA
- 绝缘补偿：不可设置，但在高温高湿或长线环境下具有重要作用

使用说明：
若不使用补偿功能应设置为“关”，使用时设为“开”。
高温高湿或测试线较长时建议启用补偿功能以减小误差。

补偿测试完成后：
- 按“确认键”保存并返回主菜单
- 按“停止键”放弃结果

补偿异常处理：
1. 断开被测设备
2. 短接接地测试钳
3. 接通L/N电源后重新测试

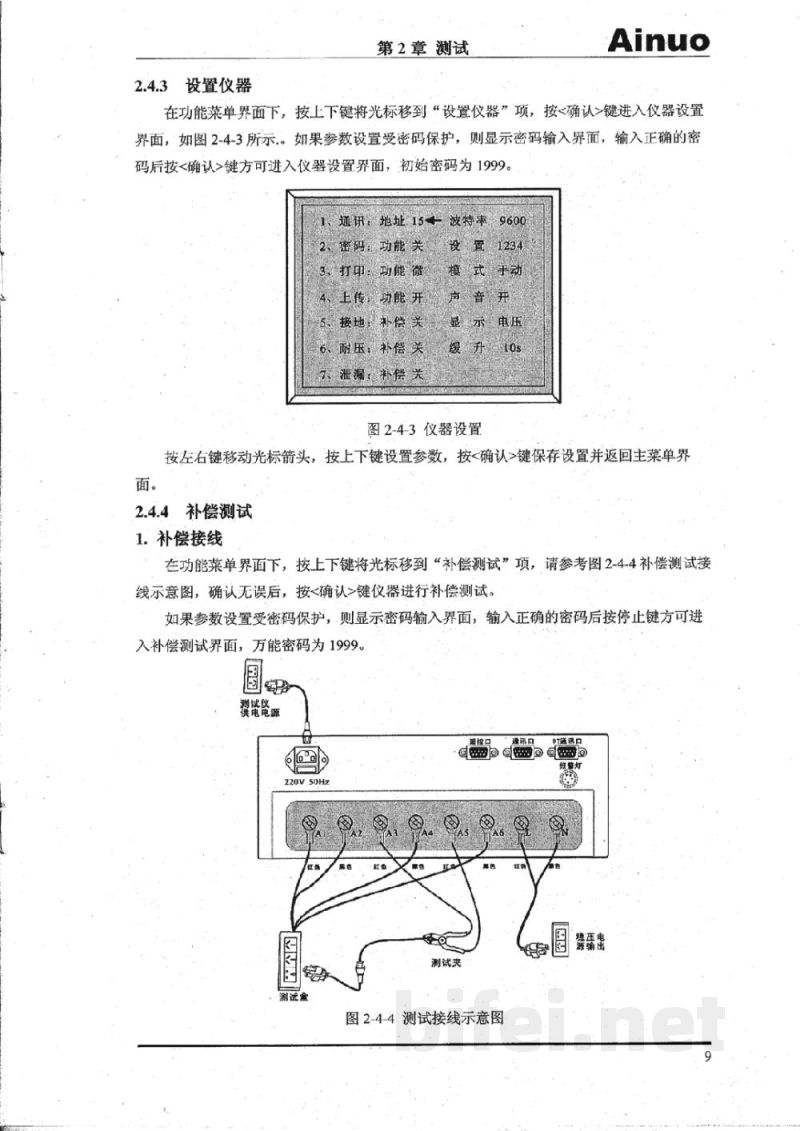

四、仪器设置（节选）
在功能菜单选择“设置仪器”，进入设置界面（初始密码1999）。
可设置参数包括：
通讯地址与波特率（默认9600）
密码功能
打印功能
上传功能
接地补偿
耐压补偿

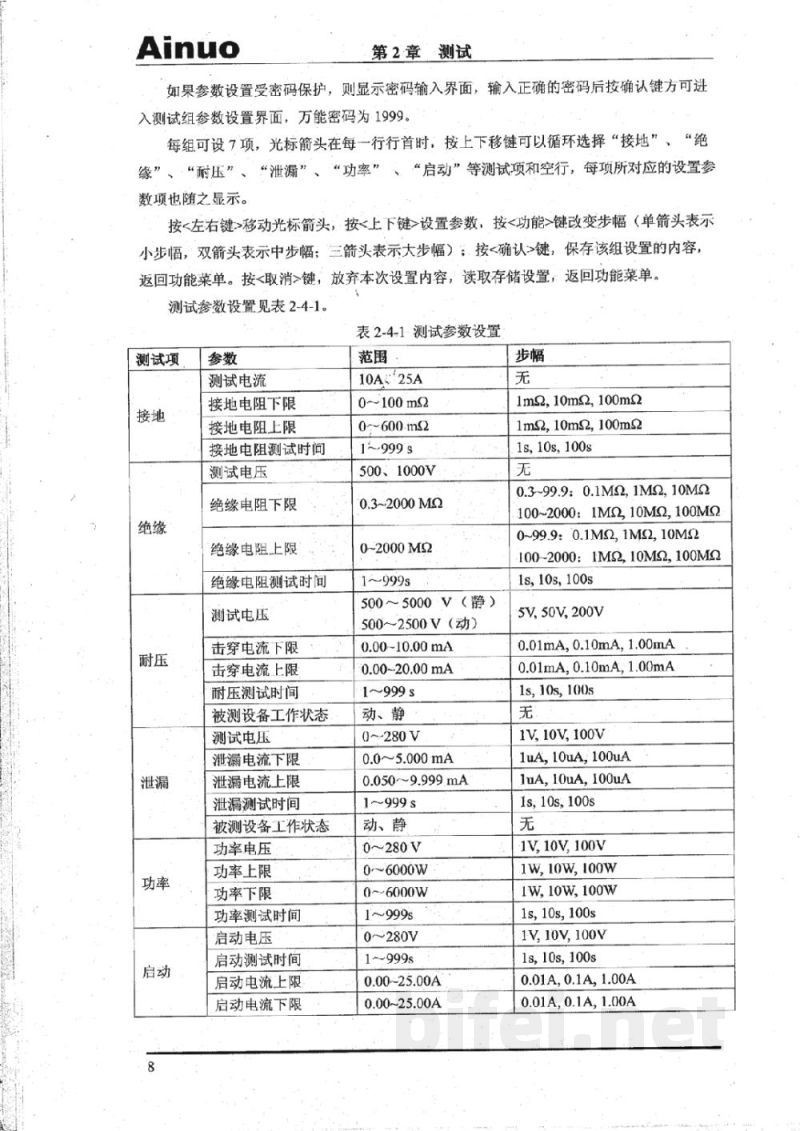

测试模式与电压设置

通过方向键调整参数，确认键保存并返回主菜单。

五、版本信息
版本：V1.3（2008年05月）
