青岛艾诺AN9640系列安全性能综合测试仪-中文说明书

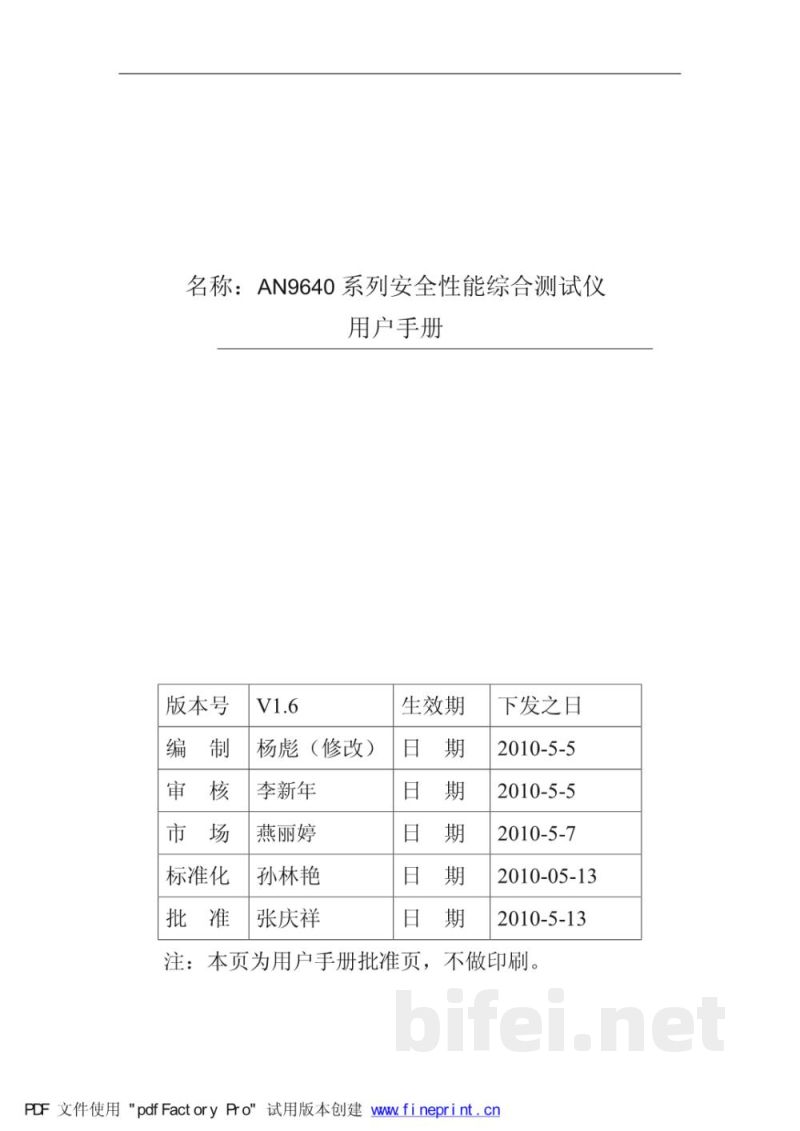

名称：AN9640系列安全性能综合测试仪用户手册（V1.6）

编制：杨彪（修改）
审核：李新年
市场：燕丽婷
标准化：孙林艳
批准：张庆祥
生效日期：2010-05-05（下发之日）

注：本页为用户手册批准页，不做印刷。

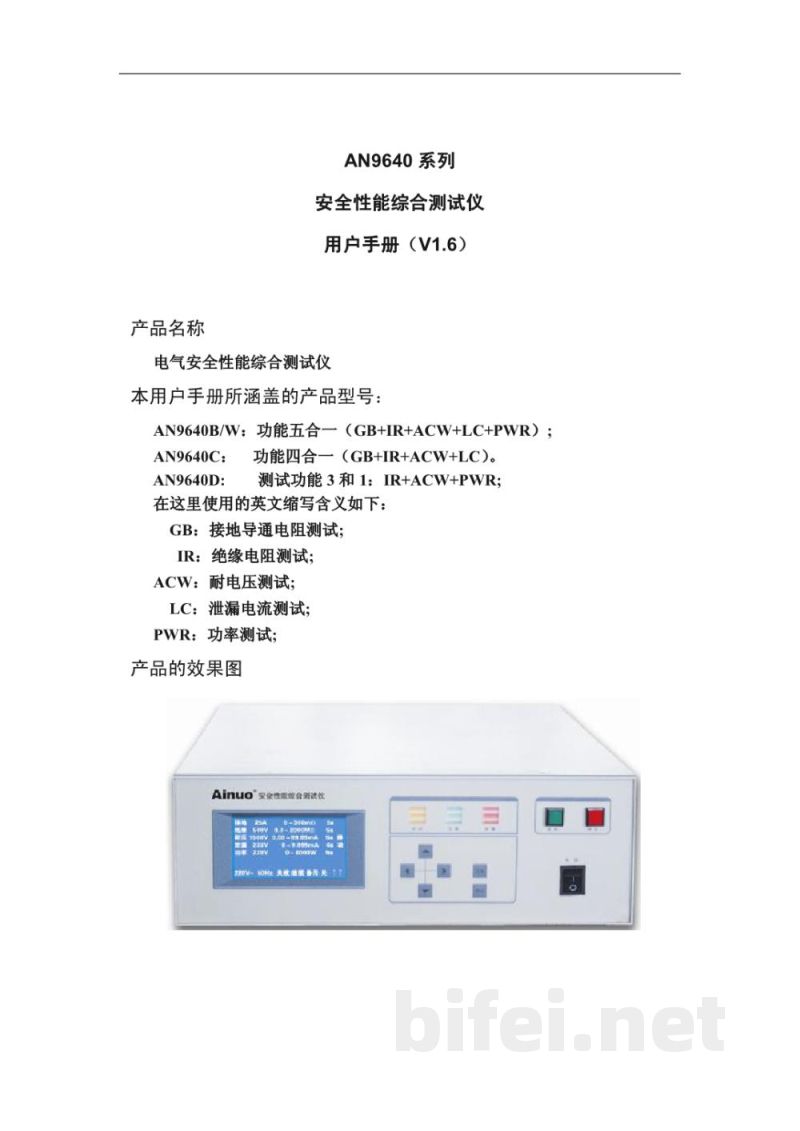

产品名称：AN9640系列安全性能综合测试仪用户手册（V1.6）

产品型号说明：
AN9640B/W：五合一功能（GB+IR+ACW+LC+PWR）
AN9640C：四合一功能（GB+IR+ACW+LC）
AN9640D：三合一功能（IR+ACW+PWR）

功能缩写说明：
GB：接地导通电阻测试
IR：绝缘电阻测试
ACW：耐电压测试
LC：泄漏电流测试
PWR：功率测试

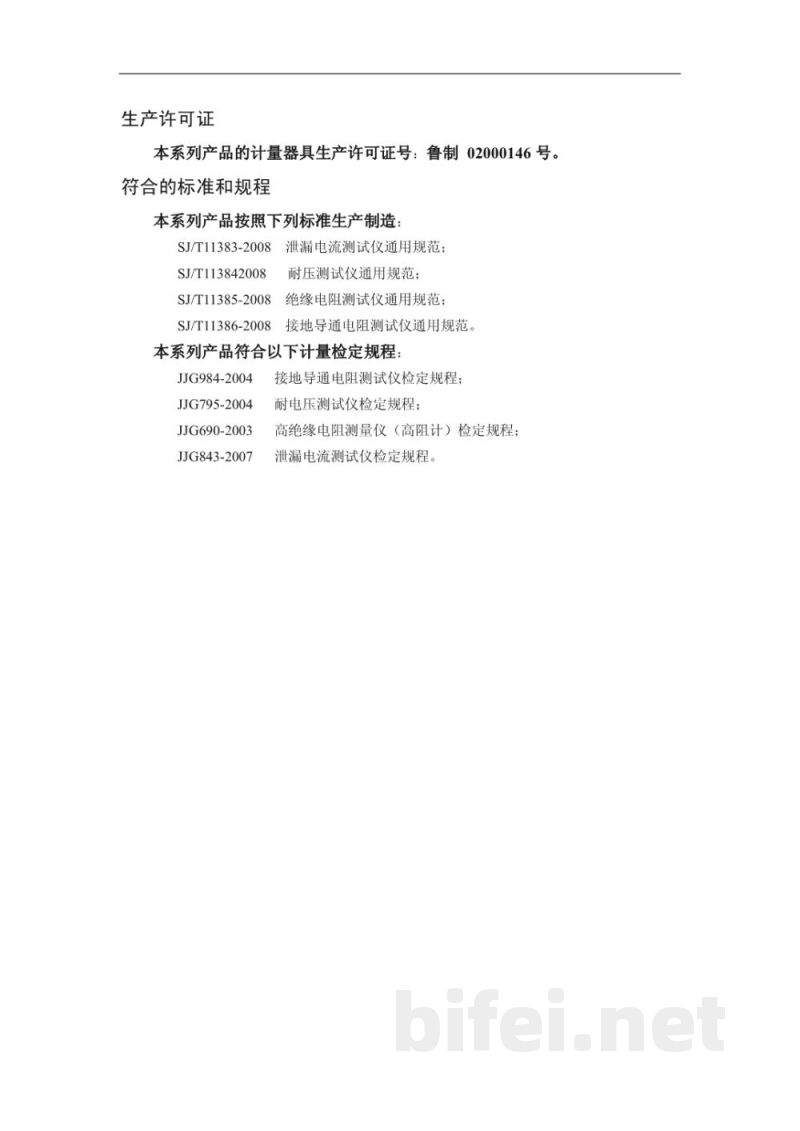

生产许可：
计量器具生产许可证号：鲁制02000146号

执行标准与规范：
SJ/T11383-2008 泄漏电流测试仪通用规范
SJ/T11384-2008 耐压测试仪通用规范
SJ/T11385-2008 绝缘电阻测试仪通用规范
SJ/T11386-2008 接地导通电阻测试仪通用规范

计量检定规程：
JJG984-2004 接地导通电阻测试仪检定规程
JJG795-2004 耐电压测试仪检定规程
JJG690-2003 高绝缘电阻测量仪（高阻计）检定规程
JJG843-2007 泄漏电流测试仪检定规程

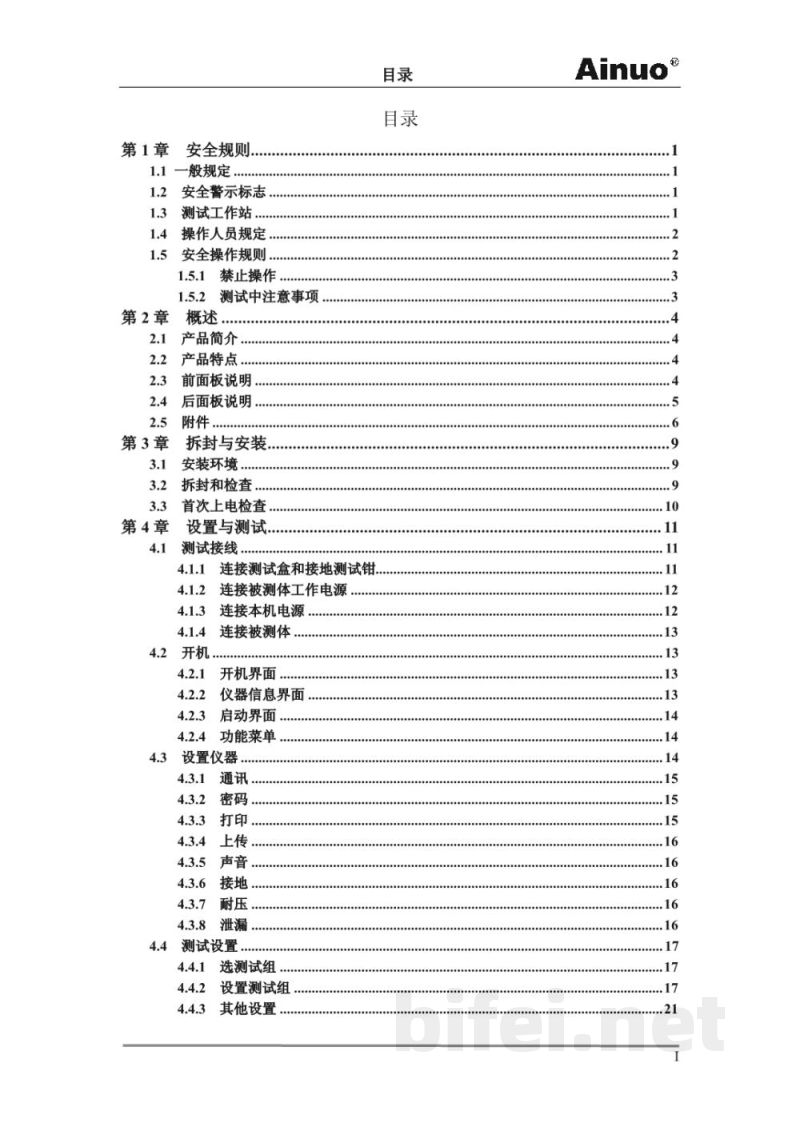

一、安全规则
1.1 一般规定
1.2 安全警示标志
1.3 测试工作站
1.4 操作人员规定
1.5 安全操作规则（含禁止操作与测试注意事项）

二、产品概述
2.1 产品简介
2.2 产品特点
2.3 前面板说明
2.4 后面板说明
2.5 附件说明

三、拆封与安装
3.1 安装环境
3.2 拆封和检查
3.3 首次上电检查

四、设置与测试
4.1 测试接线
4.1.1 连接测试盒和接地测试钳
4.1.2 连接被测体工作电源
4.1.3 连接本机电源
4.1.4 连接被测体

4.2 开机流程
4.2.1 开机界面
4.2.2 仪器信息界面
4.2.3 启动界面
4.2.4 功能菜单

4.3 仪器设置
通讯 / 密码 / 打印 / 上传 / 声音 / 接地 / 耐压 / 泄漏等参数设置

4.4 测试设置
选测试组 / 设置测试组 / 其他设置

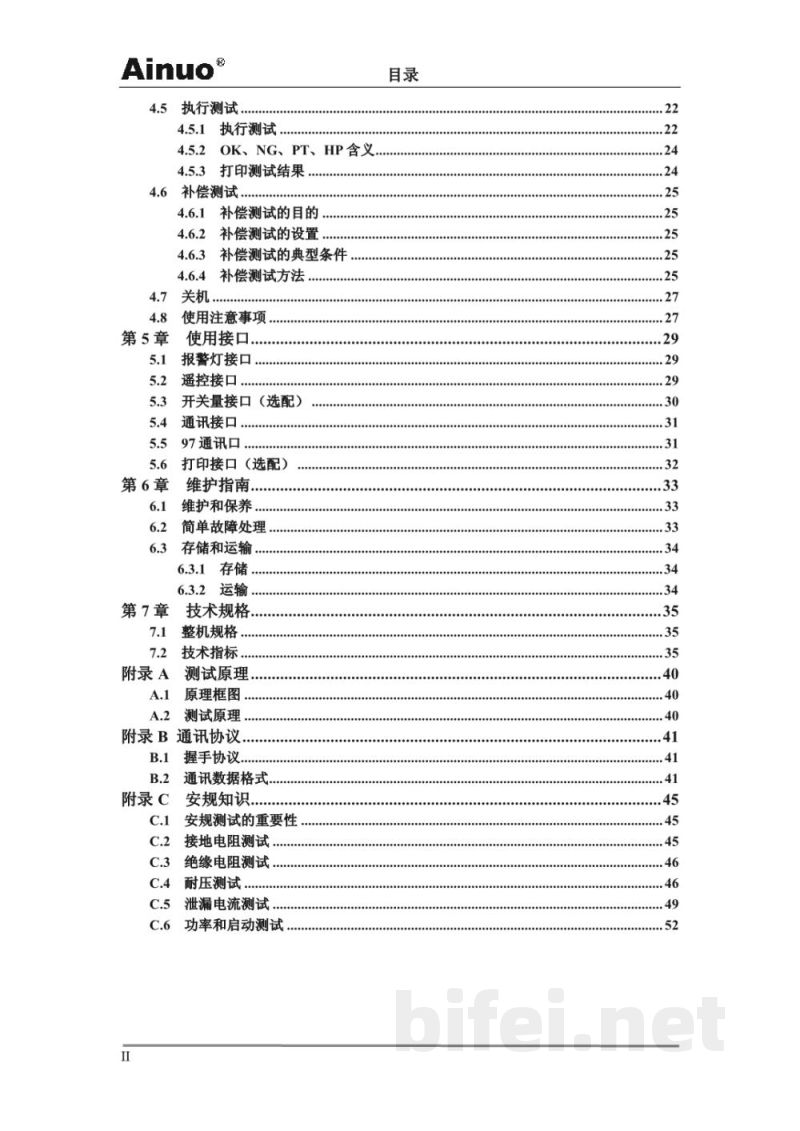

4.5 执行测试
4.5.1 测试执行流程
4.5.2 OK、NG、PT、HP含义
4.5.3 打印测试结果

4.6 补偿测试
补偿测试目的 / 设置 / 条件 / 方法

4.7 关机操作

五、使用接口
报警灯接口 / 遥控接口 / 开关量接口（选配） / 通讯接口 / RS232通讯口 / 打印接口（选配）

六、维护指南
6.1 维护和保养
6.2 简单故障处理
6.3 存储与运输（存储 / 运输）

七、技术规格
7.1 整机规格
7.2 技术指标

八、测试原理
原理框图 / 测试原理说明

九、附录
附录A 通讯协议（握手协议 / 通讯数据格式）
附录B 安规知识（接地电阻 / 绝缘电阻 / 耐压测试的重要性）
