使用说明书-北京阿尔泰 CPCI8009 同步采集卡

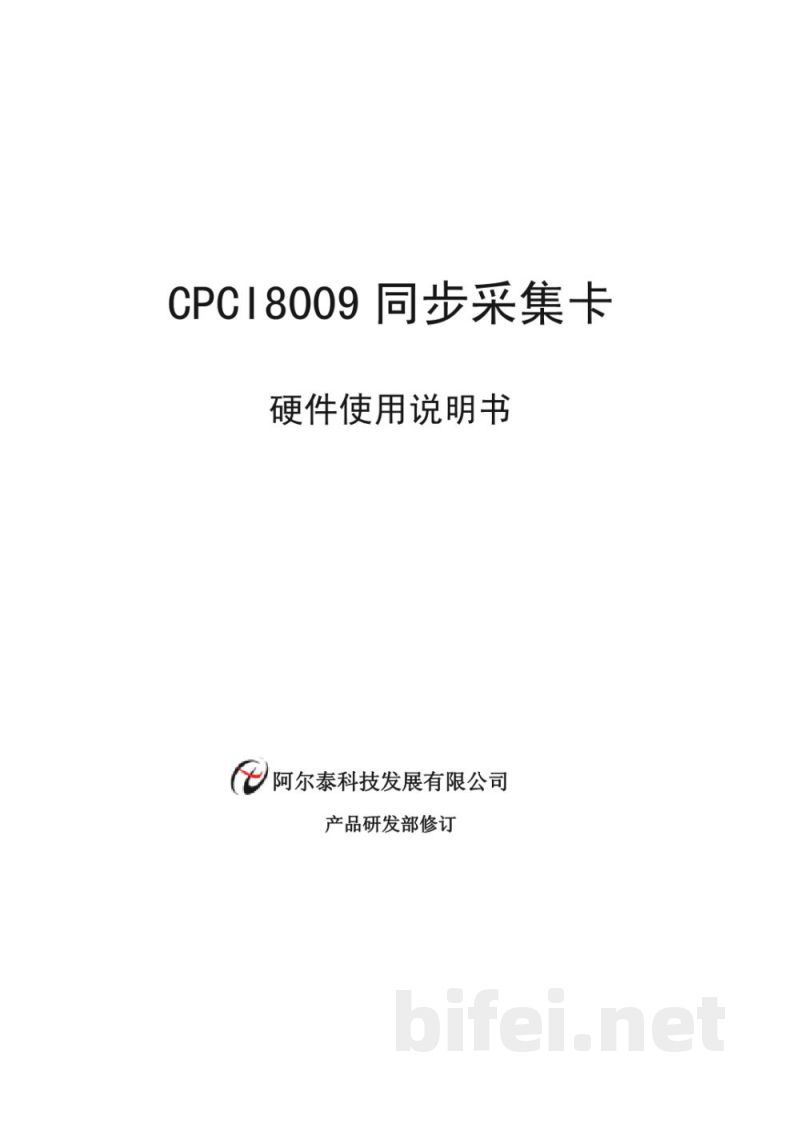

CPCI18009同步采集卡 硬件使用说明书
阿尔泰科技发展有限公司 产品研发部修订
版本：V6.00.00

第一章 功能概述

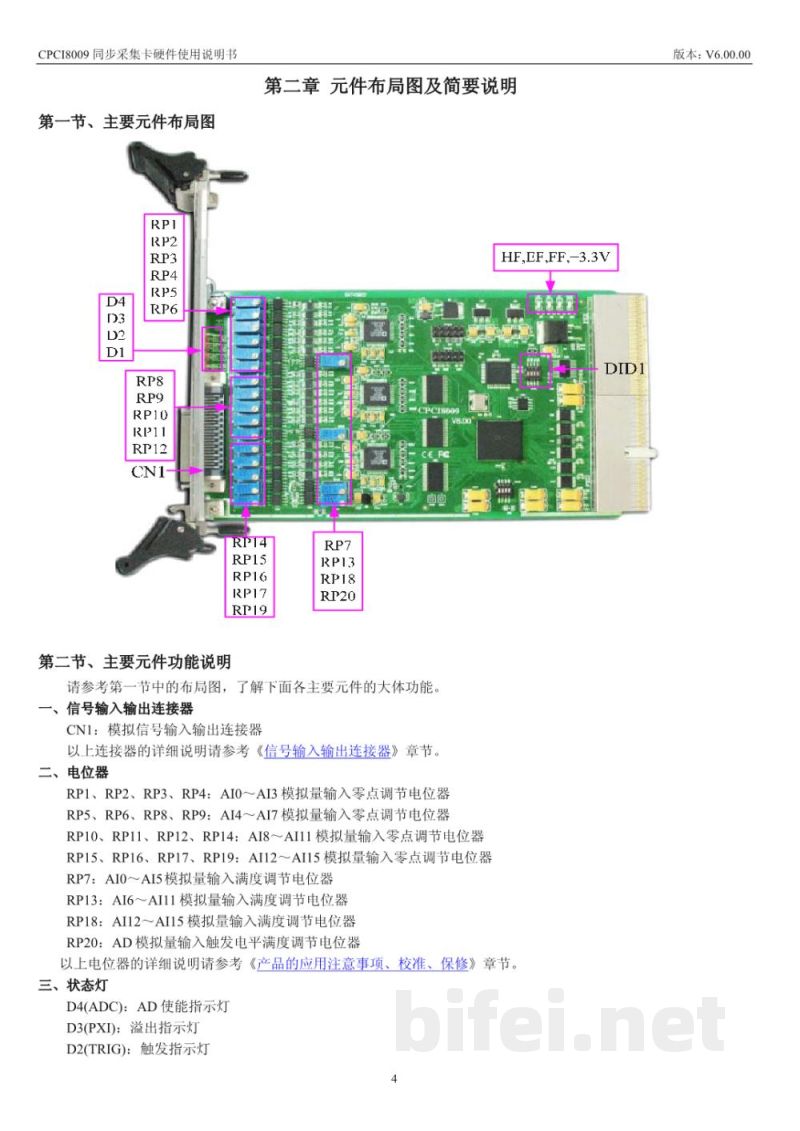

本产品CPCI8009同步采集卡是一款标准同步数据采集卡，可直接插入CPCI机箱插槽，用于测试、测量与控制系统中的数据采集、波形分析及处理，也可用于工业生产过程监控系统。该产品综合国内外同类产品优点，具有使用便捷、性能稳定及高性价比等特点。

产品主要应用领域包括：制造测试、工业测试、电子产品质量检测、信号采集、过程控制及伺服控制等。

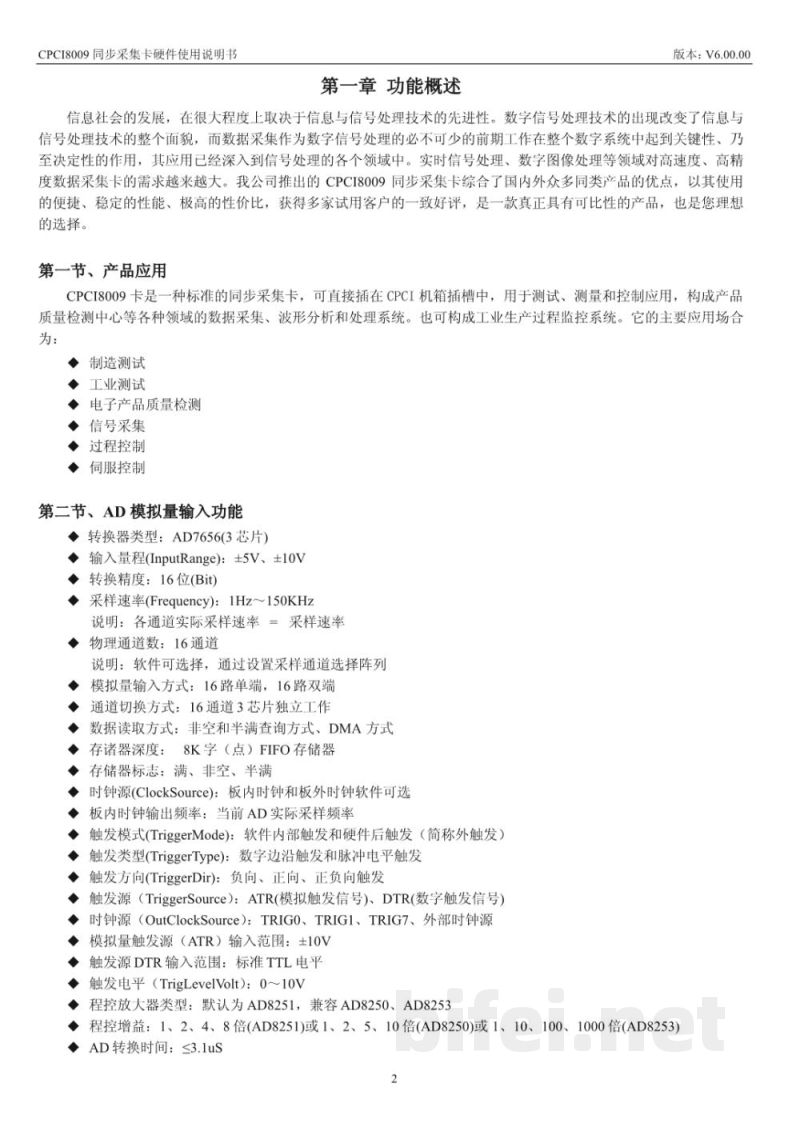

第二节 AD模拟量输入功能
AD转换器类型：AD7656（3芯片）
输入量程：±5V、±10V
转换精度：16位
采样速率：1Hz～150KHz（各通道实际采样速率=采样速率÷物理通道数）
通道数量：16通道
输入方式：16路单端或16路双端（软件可选）
通道切换方式：16通道3芯片独立工作
数据读取方式：非空与半满查询方式、DMA方式
FIFO存储器深度：8K字（点），标志包括满、非空、半满
时钟源：板内时钟与板外时钟可选
板内时钟输出频率：与当前AD实际采样频率一致
触发模式：软件内部触发、硬件外触发
触发类型：数字边沿触发、脉冲电平触发
触发方向：负向、正向、正负向触发
触发源：ATR（模拟触发信号）、DTR（数字触发信号）
时钟输出源：TRIGO、TRIG1、TRIG7及外部时钟源
模拟触发源ATR输入范围：10V
数字触发源DTR输入为标准TTL电平
触发电平：0～10V
程控放大器：默认AD8251，兼容AD8250、AD8253
程控增益：AD8251支持1/2/4/8倍，AD8250支持1/2/5/10倍，AD8253支持1/10/100/1000倍
AD转换时间：≤3.1μs
模拟输入阻抗：10MΩ
放大器建立时间：3.1μs（max）
非线性误差：±1LSB
系统测量精度：0.01%
工作温度：0℃～+50℃
存储温度：-20℃～+70℃

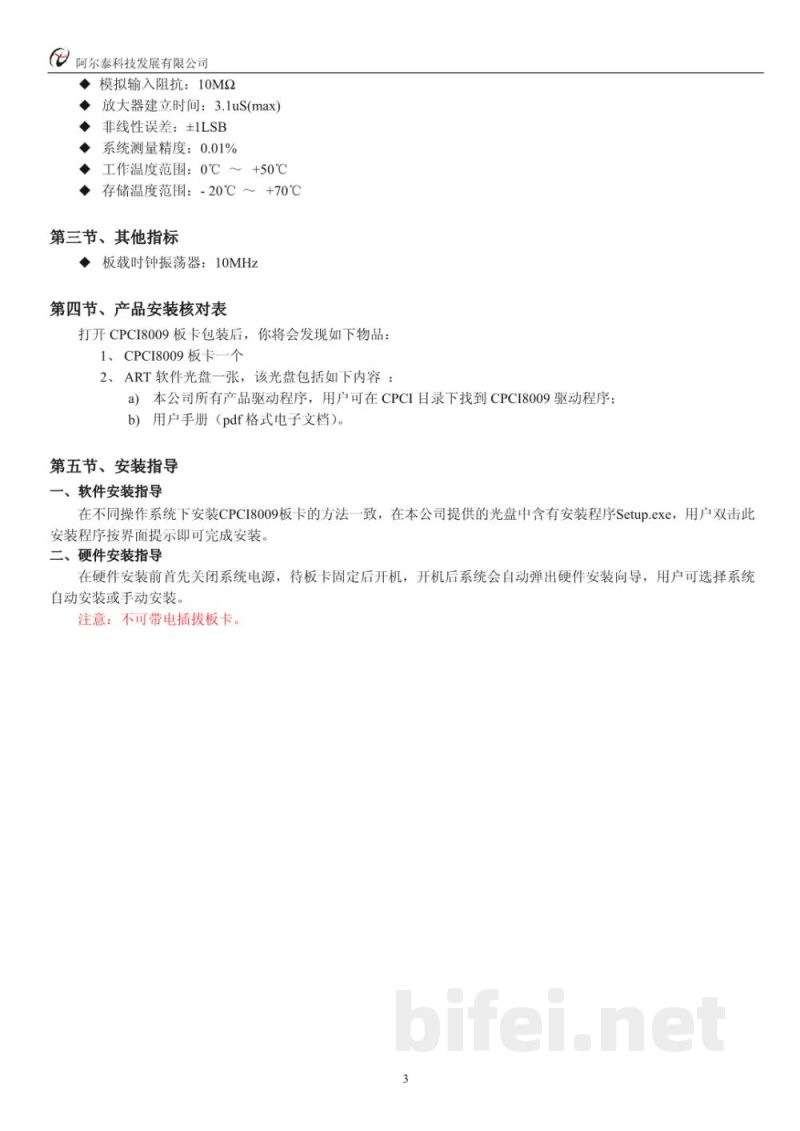

第三节 其他指标
板载时钟振荡器：10MHz

第四节 产品安装核对表
打开CPCI8009板卡包装后应包含：
1. CPCI8009板卡一块
2. ART软件光盘一张（含驱动程序及PDF用户手册）

第五节 安装指导
一、软件安装指导：在不同操作系统下安装CPCI8009板卡的方法一致，按照本公司提供的安装程序进行操作。
