使用说明书-北京阿尔泰 CPCI7204 4端口高速以太网卡

CPCI7204以太网卡硬件使用说明书
阿尔泰科技发展有限公司

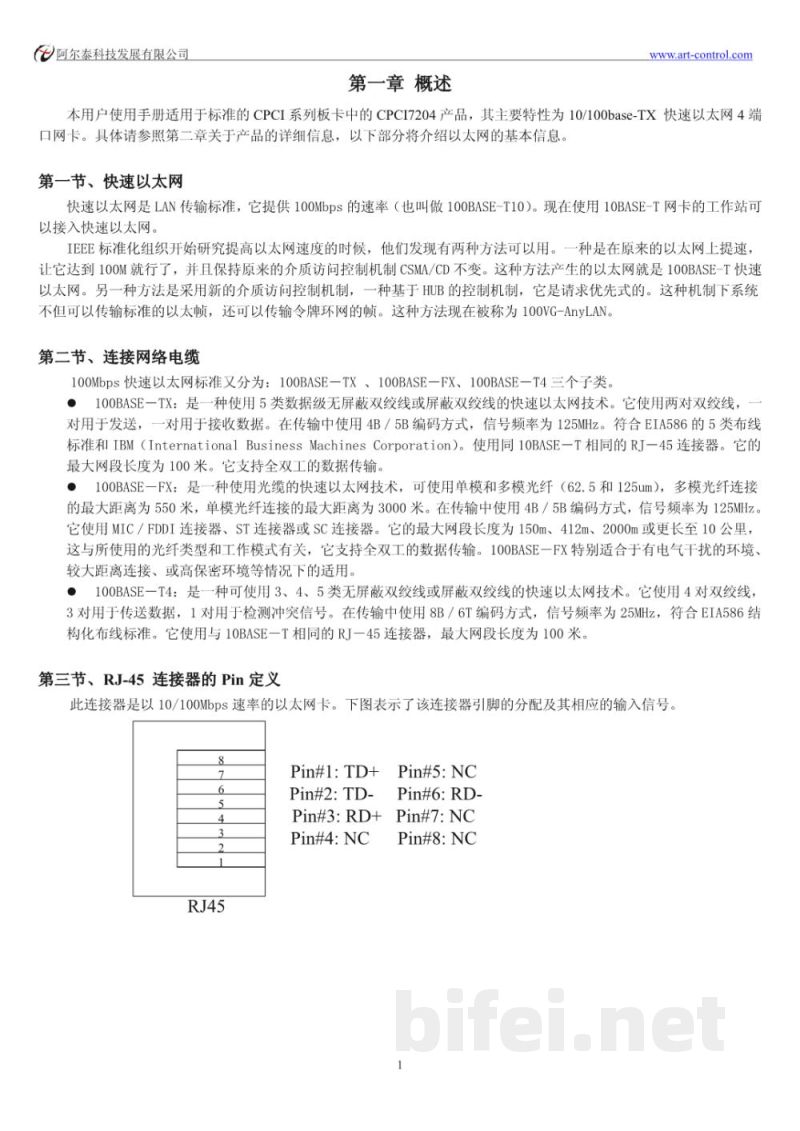

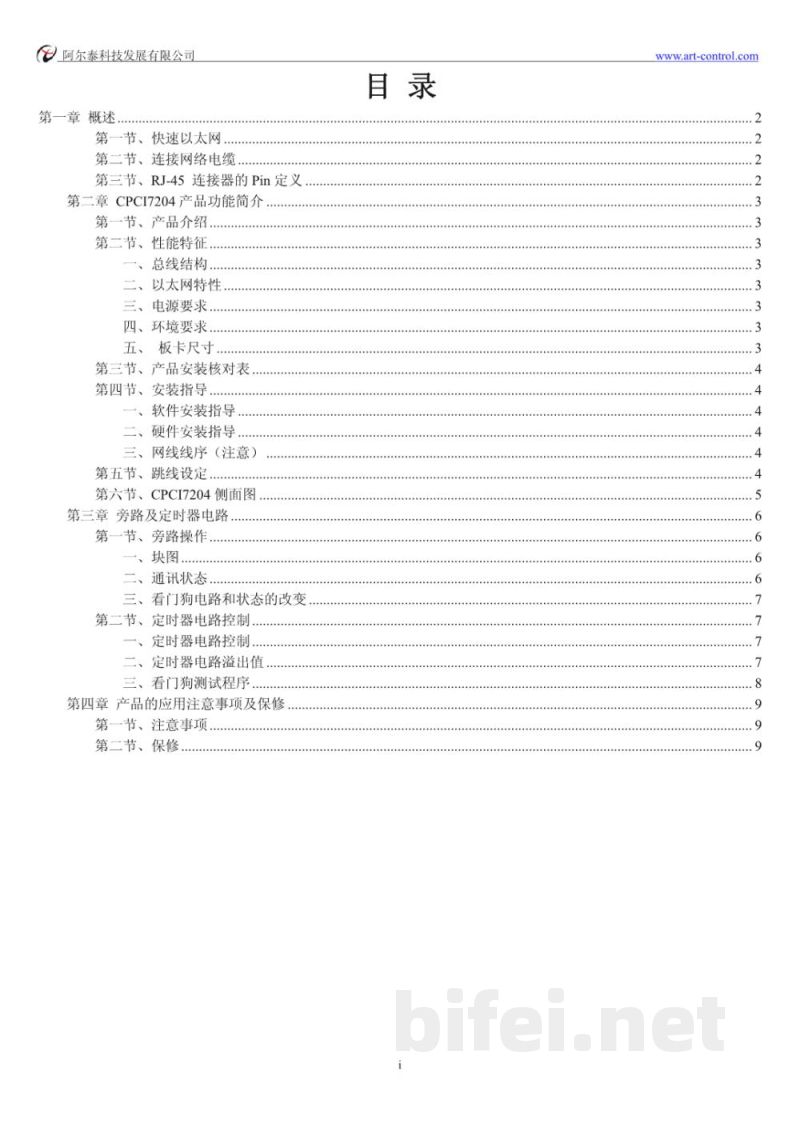

第一章 概述
本手册适用于CPCI系列板卡中的CPCI7204产品，该产品为10/100BASE-TX快速以太网4端口网卡，适用于CPCI标准总线系统。

第一节 快速以太网
快速以太网是一种LAN传输标准，提供100Mbps传输速率（100BASE-T）。在CSMA/CD介质访问控制机制下实现高速数据通信，兼容传统10BASE-T网络设备。IEEE标准定义了以太网速率提升方案，其中100BASE-T快速以太网在保持原有机制基础上提升传输速率至100Mbps。

第二节 连接网络电缆
100Mbps快速以太网包括100BASE-TX、100BASE-FX和100BASE-T4三种类型：
1. 100BASE-TX：采用5类双绞线（UTP/STP），使用两对线缆，一对发送一对接收，采用4B/5B编码，信号频率125MHz，最大传输距离100米，支持全双工通信。
2. 100BASE-FX：采用光纤传输，可使用单模或多模光纤，多模最大距离约550米，单模可达更远距离，适用于强电磁干扰或远距离环境。
3. 100BASE-T4：使用3/4/5类双绞线，4对线缆传输，采用8B/6T编码，最大距离100米。

第三节 RJ-45连接器Pin定义
RJ-45接口用于10/100Mbps以太网连接，其引脚定义如下：
Pin1：TD+
Pin2：TD-
Pin3：RD+
Pin4：NC
Pin5：NC
Pin6：RD-
Pin7：NC
Pin8：NC

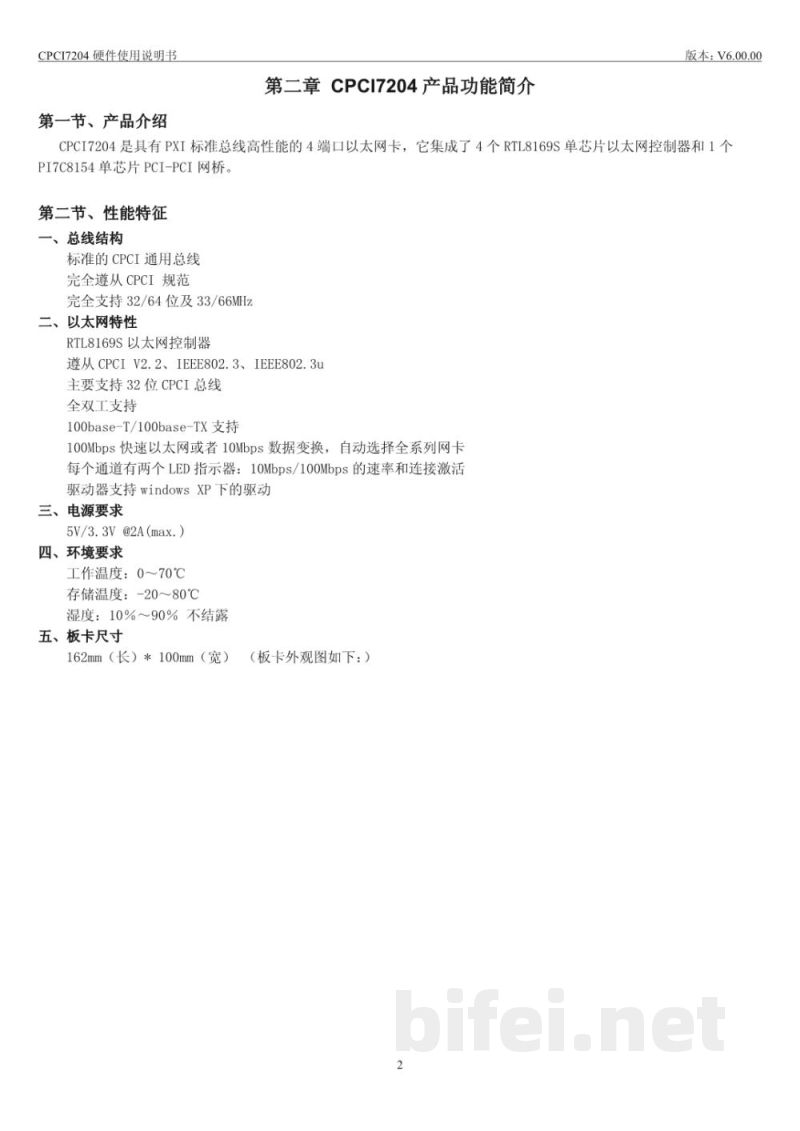

第二章 CPCI7204产品功能简介
CPCI7204为高性能4端口以太网卡，采用PXI标准总线架构，集成4个RTL8169S以太网控制器及1个PI7C8154 PCI-PCI桥接芯片。

第二节 性能特征
一、总线结构
标准CPCI通用总线
完全遵从CPCI规范
支持32/64位数据宽度及33/66MHz工作频率

二、以太网特性
采用RTL8169S以太网控制器
遵从CPCI V2.2、IEEE802.3、IEEE802.3u标准
支持全双工通信模式

三、电源要求（略）
四、环境要求（略）
五、板卡尺寸（略）

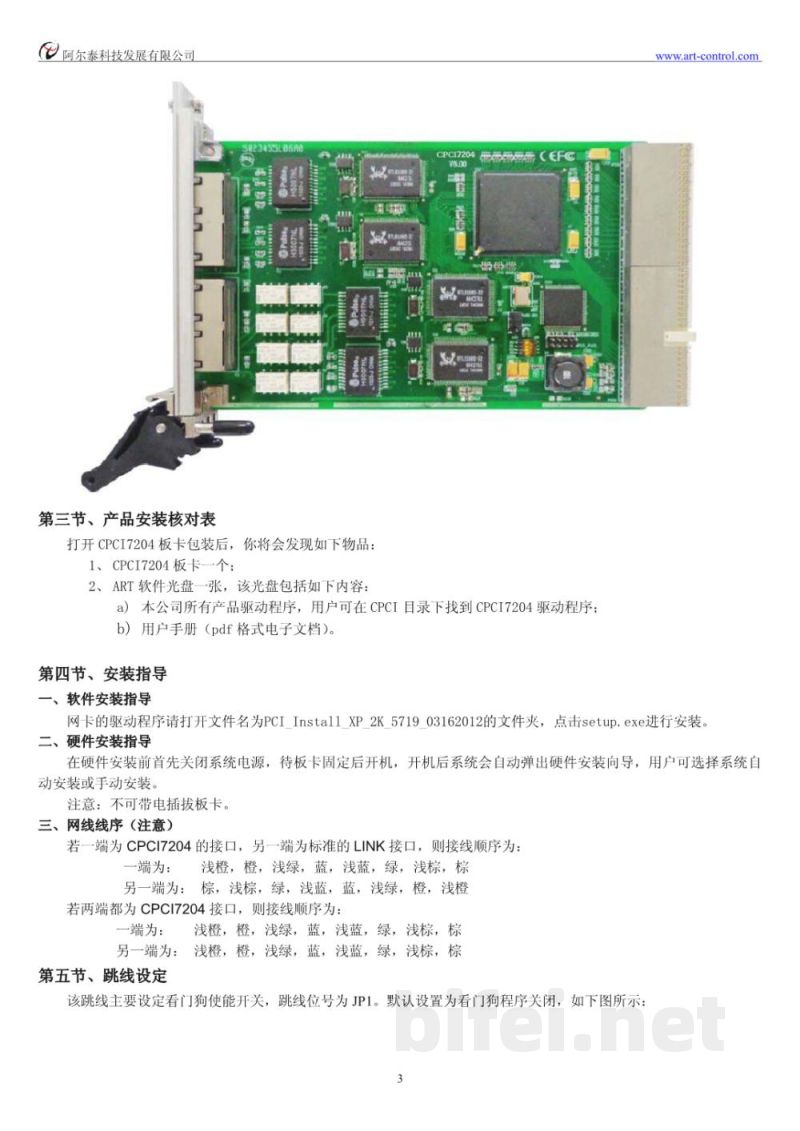

第三节 产品安装核对表
第四节 安装指导
包括软件安装指导、硬件安装指导及网线线序说明

第五节 跳线设定
第六节 CPCI7204侧面图

第三章 旁路及定时器电路
第一节 旁路操作
包含电路框图及通信状态说明，以及看门狗电路状态变化

第二节 定时器电路控制
定时器控制方法及溢出值设置，并提供看门狗测试程序说明

第四章 产品应用注意事项及保修
第一节 注意事项
第二节 保修说明
