ATTEN APS15-3A 通讯维修电源使用说明书

深圳市安泰信科技有限公司（）

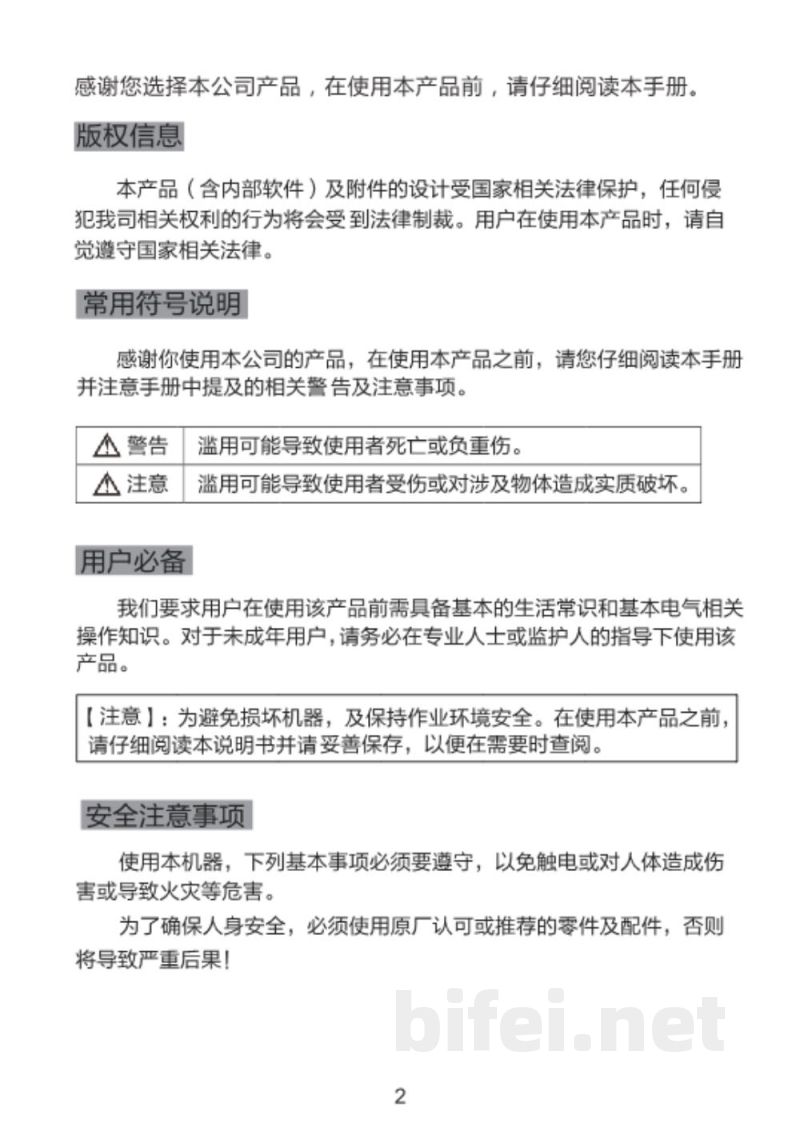

【版权与安全声明】
本产品（含内部软件）及附件的设计受国家相关法律保护，任何侵犯本公司权利的行为将依法追究责任。用户在使用本产品时应遵守相关法律法规。

使用前请仔细阅读本手册，并注意相关警告与安全事项。

常用符号说明：
- 警告：不当使用可能导致人身伤害或严重后果
- 注意：不当使用可能导致设备损坏或轻微伤害

使用者要求：
用户应具备基本电气知识，未成年人需在专业人员指导下使用。

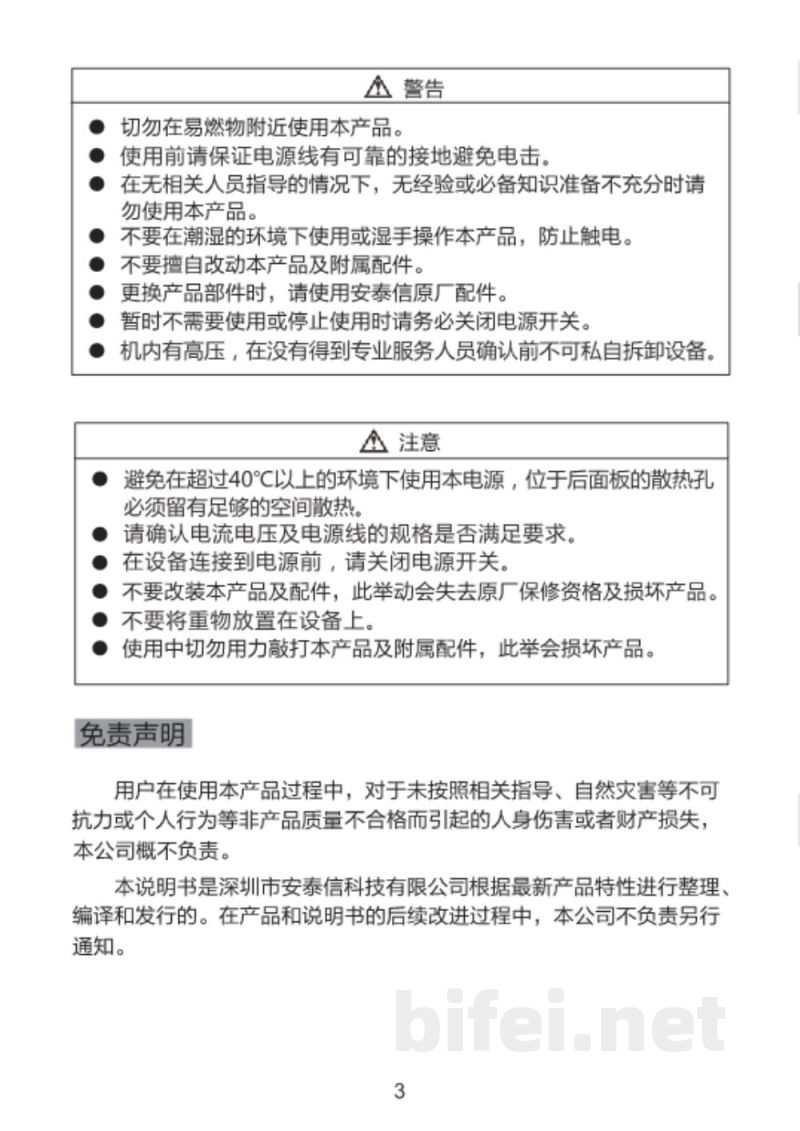

【安全注意事项】
警告：
1. 禁止在易燃环境中使用本设备
2. 必须确保电源线可靠接地以防触电
3. 无专业知识人员禁止使用或拆卸设备
4. 禁止在潮湿环境或湿手操作设备
5. 禁止擅自改装设备或配件
6. 更换配件必须使用原厂配件
7. 不使用时必须关闭电源
8. 设备内部存在高压，禁止私自拆卸

注意事项：
1. 使用环境温度应控制在40℃以下
2. 后部散热孔需保持通风空间
3. 使用前确认电压、电流及电源线规格匹配
4. 禁止在设备上放置重物
5. 使用过程中避免剧烈敲击设备

免责声明：
因未按说明书操作或不可抗力因素造成的损失，本公司不承担责任。本说明书可能随产品更新而调整，恕不另行通知。

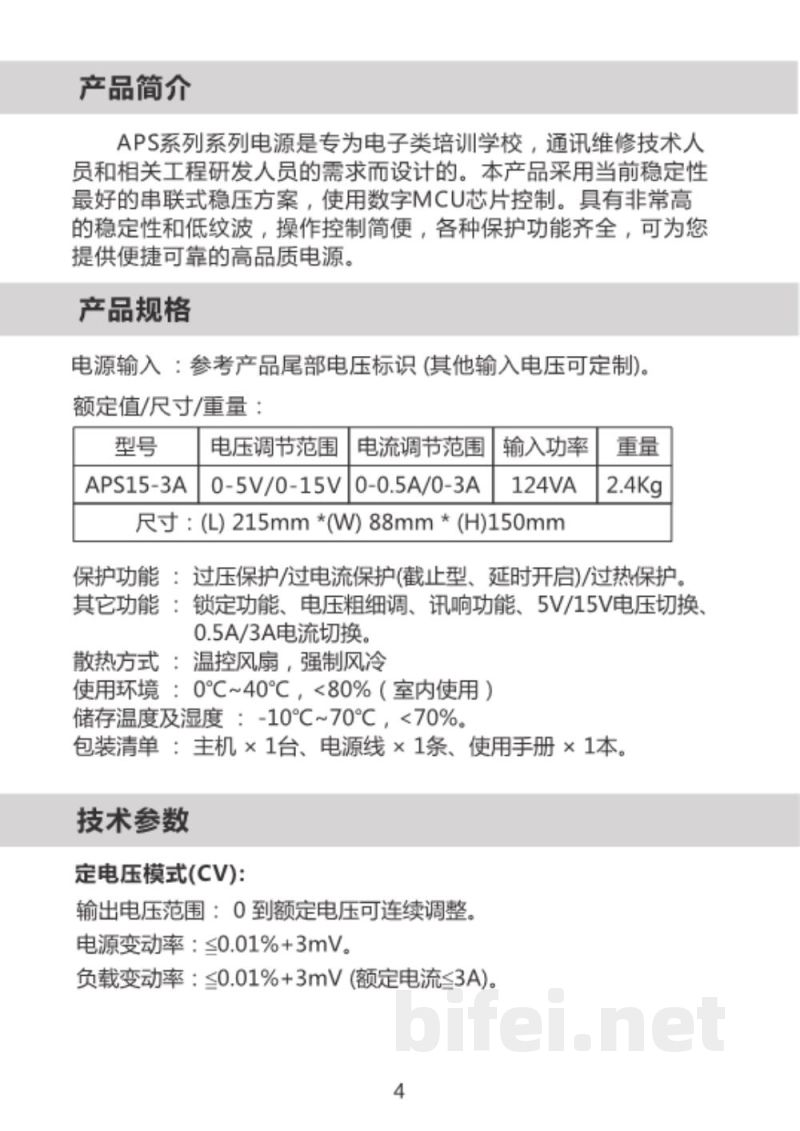

【产品简介】
APS系列电源专为电子培训、通信维修及工程研发设计，采用串联式稳压方案与MCU控制技术，具有高稳定性、低纹波及多重保护功能，操作简便可靠。

【产品规格】
型号：APS15-3A
电压调节范围：0–5V / 0–15V
电流调节范围：0–0.5A / 0–3A
输入功率：124VA
尺寸：（L）215mm ×（W）88mm ×（H）150mm
重量：2.4Kg

保护功能：
- 过压保护
- 过电流保护（截断型、延时开启）
- 过热保护

其他功能：
- 电压粗细调节
- 电压/电流档位切换
- 锁定功能
- 讯响功能

散热方式：温控风扇强制风冷
使用环境：0℃~40℃，湿度＜80%
储存环境：-10℃~70℃，湿度＜70%

包装清单：
- 主机 ×1
- 电源线 ×1
- 使用手册 ×1

【技术参数】
定电压模式（CV）：
- 输出电压：0至额定电压连续可调
- 电源变动率：≤0.01% + 3mV
- 负载变动率：≤0.01% + 3mV（≤3A）
- 恢复时间：≤120us（50%负载变化）
- 纹波噪声：≤0.5mVrms（≤1A），≤1.0mVrms（＞1A）
- 温度系数：≤300ppm/℃

显示系统：
- 双3位蓝底白字LCD显示
- 精度：±（0.5%读值 + 2位）
- 电流表：CLASS-2.5级指针表头

USB输出参数：
- 电压：固定5V输出（±5%）
- 电流：最大2.1A，过流保护截止输出

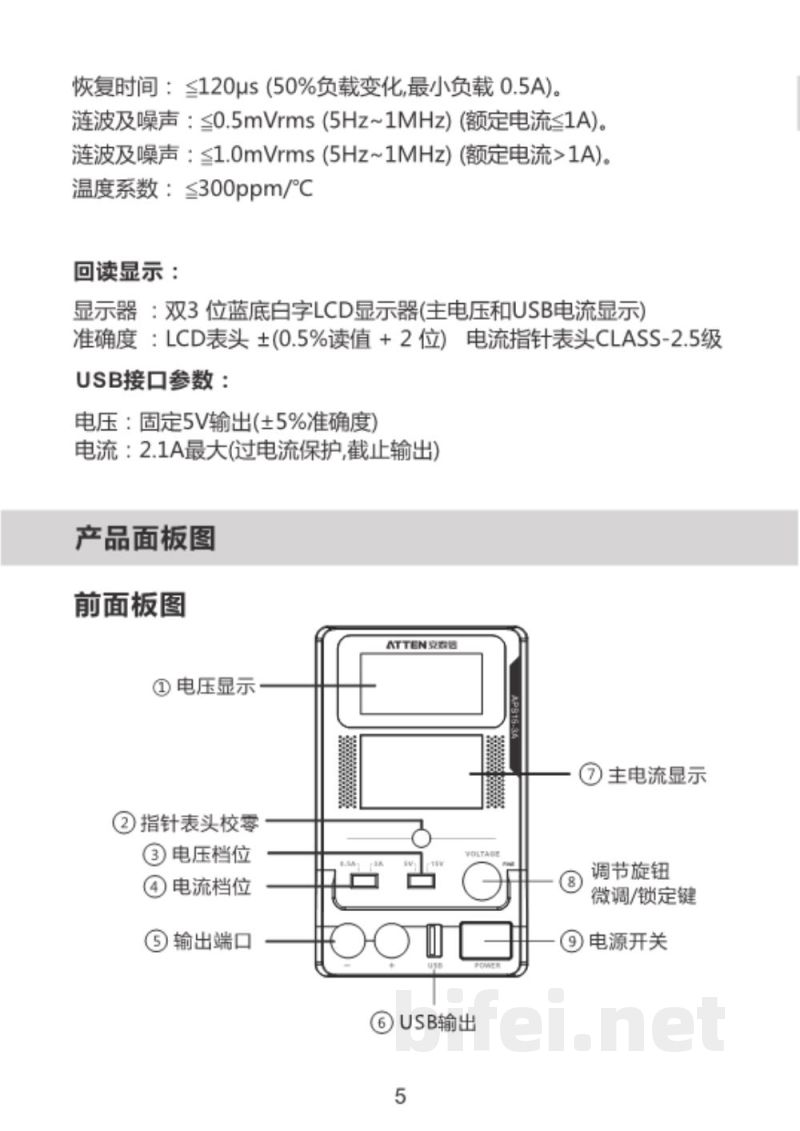

【产品面板说明】
前面板功能：
1. 电压显示
2. 主电流显示
3. 指针表头校零
4. 电压档位切换
5. 电流档位切换
6. 输出端口
7. USB输出接口
8. 调节旋钮
9. 微调/锁定键
10. 电源开关
