安泰信 TPR3003T、TPR3005T直流稳压电源-中文说明书

深圳市安泰信科技有限公司（ATTEN）
主要产品：单支烙铁、恒温电焊台、热风拆焊台、多功能维修系统、BGA返修台、直流稳压电源、直流开关电源、可编程电源

地址：广东省深圳市光明新区七号路森阳高新科技园2栋8楼
电话：0755-86021370
传真：0755-86021365
邮编：518132
网址：atten.com.cn（中文） / atten.com（英文）
邮箱：sales@atten.com.cn

THENo.1 中国仪器第一品牌
ALL COPYRIGHT RESERVED
MADE IN CHINA

ATTEN 安泰信

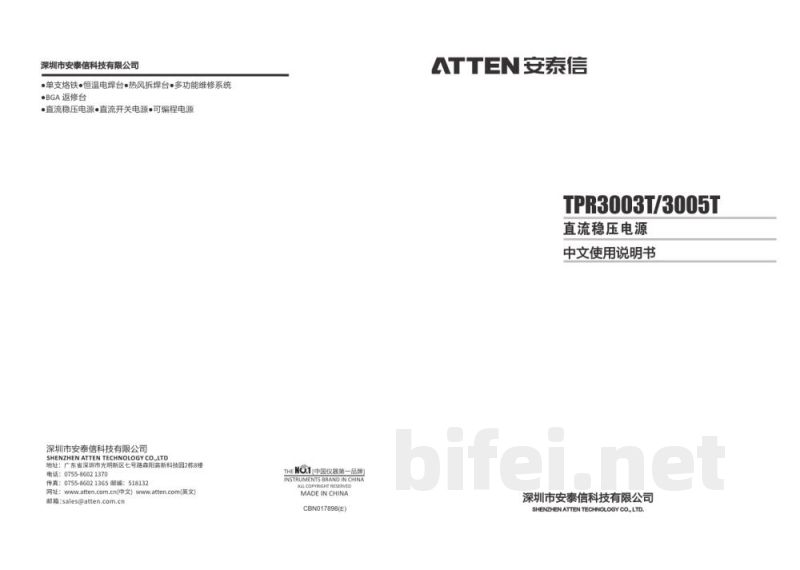

TPR3003T / TPR3005T 直流稳压电源
中文使用说明书

感谢您选择本公司产品，在使用本产品之前，请仔细阅读本手册。

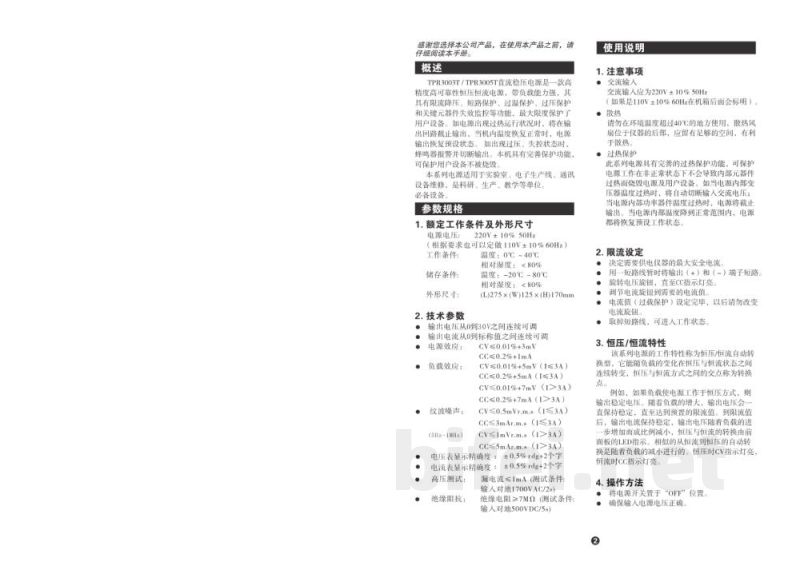

【概述】
TPR3003T/TPR3005T直流稳压电源是一款高精度、高可靠性恒压恒流电源，具备较强负载能力，并具有限流保护、短路保护、过温保护、过压保护及关键元器件失效监控等功能。可有效保护用户设备。当电源出现过热或异常状态时，将切断输出；当温度恢复正常后，自动恢复至预设状态。当出现过压或失控状态时，蜂鸣器报警并切断输出。
本产品适用于实验室、电子生产线、通信设备维修及科研教学等场景。

【参数规格】
1. 额定工作条件及外形尺寸
电源电压：220V±10% 50Hz（可定制110V±10% 60Hz）
工作环境温度：0℃~40℃
储存温度：-20℃~80℃
相对湿度：＜80%
外形尺寸：（L）275 ×（W）125 ×（H）170mm

2. 技术参数
输出电压：0~30V连续可调
输出电流：0~额定值连续可调
电源效应：CV≤0.01%+3mV
负载效应：CC≤0.2%+1mA
纹波噪声（5Hz-1MHz）：
CV≤0.5mVr.m.s（I≤3A）
CC≤3mAr.m.s（I≤3A）
CV≤1mVr.m.s（I＞3A）
CC≤5mAr.m.s（I＞3A）
电压表精度：±0.5%rdg+2digits
电流表精度：±0.5%rdg+2digits
绝缘电阻：≥7MΩ（500VDC/5）
漏电流：≤1mA（输入对地170VAC/2）

【使用说明】
1. 注意事项
交流输入应为220V±10% 50Hz（或110V±10% 60Hz机身标识为准）。
请勿在超过40℃环境下使用，后部散热风扇需保持通风空间。
本设备具备过热保护功能：当内部温度过高时自动切断输出或输入电源；温度恢复正常后自动恢复工作状态。

2. 限流设定
将输出端正负极短接，调节电流旋钮至所需最大安全电流值，当CC指示灯亮起时完成设定，随后移除短路线进入正常工作状态。

3. 恒压/恒流特性
本电源为恒压/恒流自动转换型电源，可根据负载变化在CV与CC模式间自动切换。当达到限流值时进入恒流状态，输出电压随负载变化降低；当负载减小时自动恢复恒压模式。

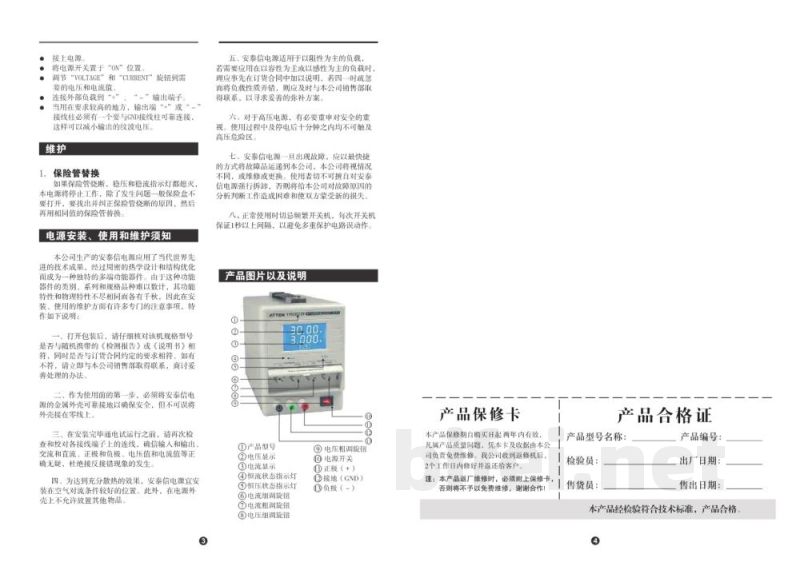

4. 操作方法
确保电源开关处于OFF状态
确认输入电压正确
连接交流电源
将电源开关置于ON
调节VOLTAGE与CURRENT旋钮至所需值
将负载连接至输出端子（+/-）
输出端子GND需按规范接地使用
