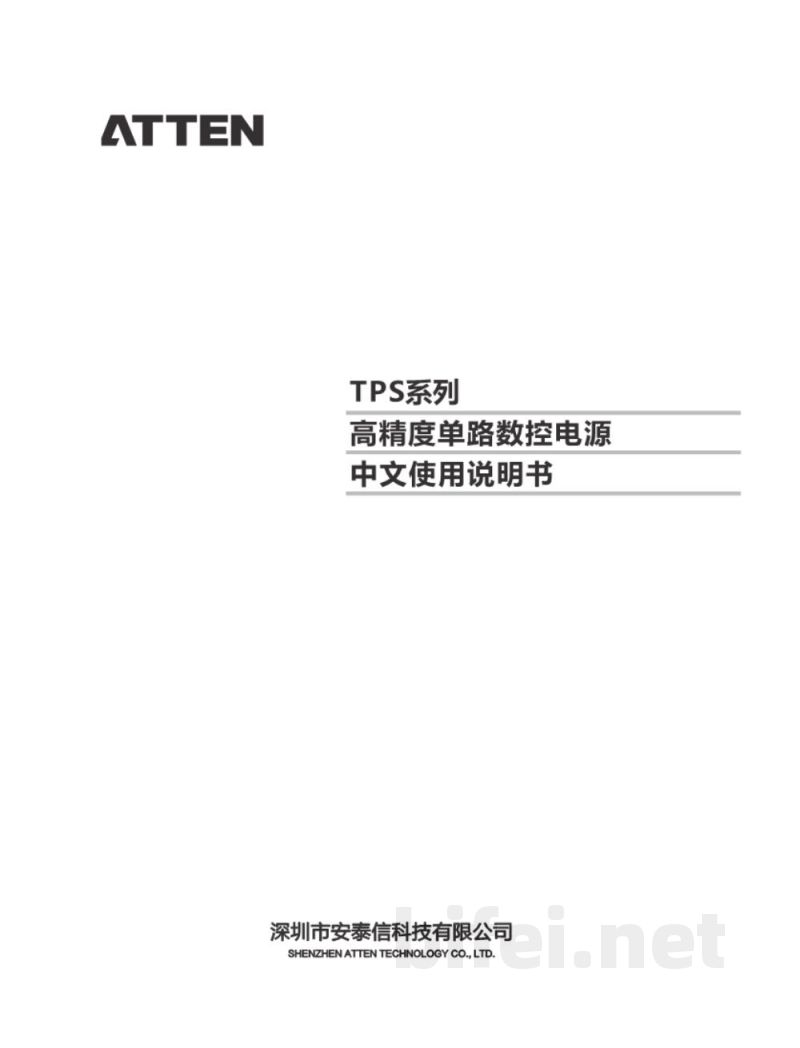

使用说明书-安泰信 高精度单路数控电源 TPS系列（TPS300P）

TPS系列高精度单路数控电源
中文使用说明书

注意事项：
为保护负载或本产品，请使用符合以下标准的保护元件（Drp）：
1. 反向电压耐量应为本产品额定输出电压的2倍以上。
2. 正向电流容量应为本产品额定输出容量的3~10倍。
3. 请尽量使用正向压降低、损耗小的器件（如肖特基二极管）。
4. Drp工作时会产生热量，请做好散热，否则可能导致元件损坏。

警告：
1. 请使用电流容量足够大的导线连接负载（满足额定输出电流）。
2. 输出端可能产生高温，请使用耐温≥85℃的绝缘导线。
3. 导线额定电压需高于本产品对地绝缘电压。
4. 输出电压超过60V存在触电风险，请谨慎操作。

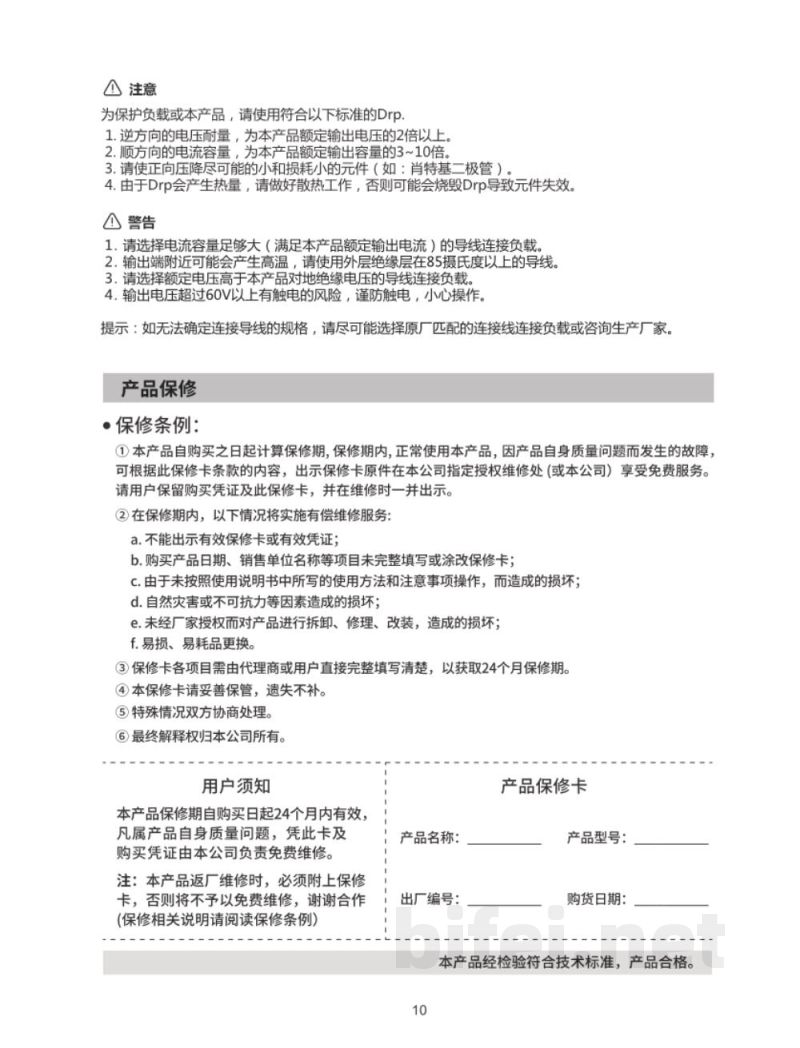

产品保修：
① 本产品自购买日起享有保修服务，保修期内因产品自身质量问题导致故障，可凭保修卡及购买凭证在授权维修点享受免费维修服务。
② 以下情况不在免费保修范围内：
a. 无有效保修卡或凭证
b. 信息不完整或被涂改
c. 未按说明书使用导致损坏
d. 自然灾害或不可抗力损坏
e. 未经授权拆卸、改装或维修
f. 易损易耗件更换
③ 保修卡需完整填写以获得24个月保修期。
④ 保修卡遗失不补。

用户须知：
产品保修期为24个月，凡属质量问题可凭保修卡及凭证维修。返厂维修必须附带保修卡，否则不予受理。

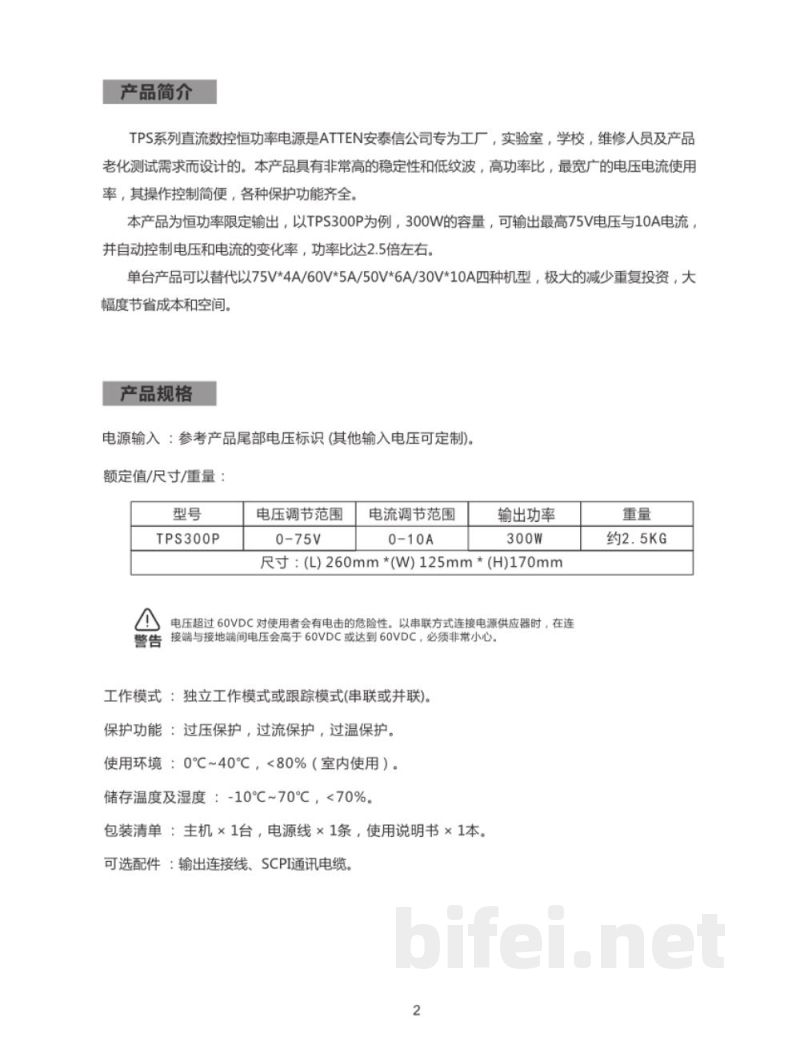

产品简介：
TPS系列直流数控恒功率电源是ATTEN安泰信为工厂、实验室、学校及维修测试设计的高稳定性电源设备，具有低纹波、高功率比及宽电压电流输出范围。恒功率输出设计以TPS300P为例，300W功率可实现最高75V/10A输出，并自动调整电压电流变化率，支持多规格电源替代，节省设备成本与空间。

产品规格：
型号：TPS300P
电压调节范围：0-75V
电流调节范围：0-10A
输出功率：300W
尺寸：260mm × 125mm × 170mm
重量：约2.5kg

警告：
电压超过60VDC时存在电击危险，多台串联时输出端电压可能超过安全范围，请谨慎操作。

工作模式：独立模式 / 跟踪模式（串联或并联）
保护功能：过压保护、过流保护、过温保护
使用环境：0℃~40℃，湿度<80%
储存环境：-10℃~70℃，湿度<70%
包装清单：主机×1、电源线×1、说明书×1
可选配件：输出连接线、SCPI通讯电缆

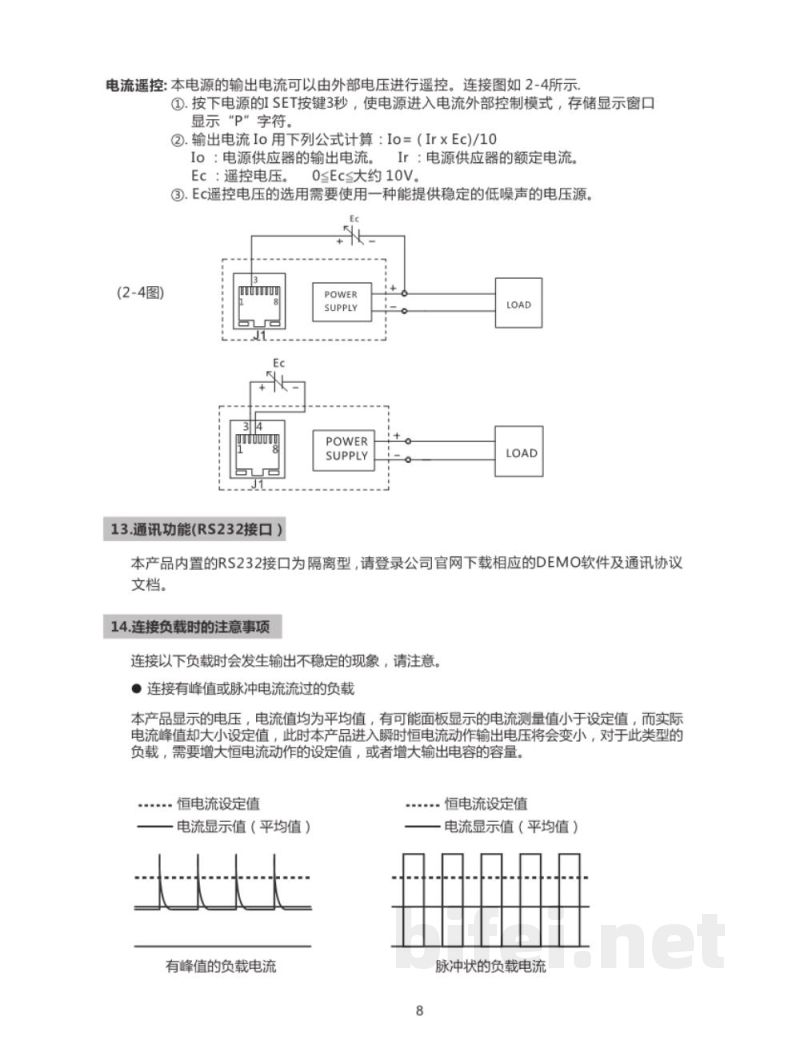

电流遥控功能：
1. 按ISET键3秒进入外部控制模式，显示“P”。
2. 输出电流计算公式：Io = (Ir × Ec) / 10
Ir：额定电流
Io：输出电流
Ec：遥控电压（0~10V）
3. 遥控电压需使用稳定低噪声电源。

通讯功能（RS232接口）：
设备内置隔离型RS232接口，可用于远程控制与数据通信，需下载对应DEMO软件及协议文档。

负载连接注意事项：
连接脉冲或峰值电流负载时可能出现输出不稳定，显示值为平均值，瞬时电流可能超过设定值，此时设备将进入恒流限制模式。
