安泰信 大功率热风维修系统 GT-8102 - 使用说明书

深圳市安泰信科技有限公司

产品系列：单支烙铁、恒温电焊台、热风拆焊台、多功能维修系统、BGA返修台、直流稳压电源、直流开关电源、可编程电源

SHENZHEN ATTEN TECHNOLOGY CO., LTD
地址：深圳市高新科技园区（OCR识别信息存在缺失）
电话：0755-86021370
传真：0755-86021365
邮编：518132
网址：aten.com.cn（中文） / atten.com（英文）
邮箱：sales@atten.com.cn

Engineer's partner 工程师的伙伴
版权所有 © ATTEN 安泰信
MADE IN CHINA

产品型号：GT-8102 热风拆焊台 使用说明书

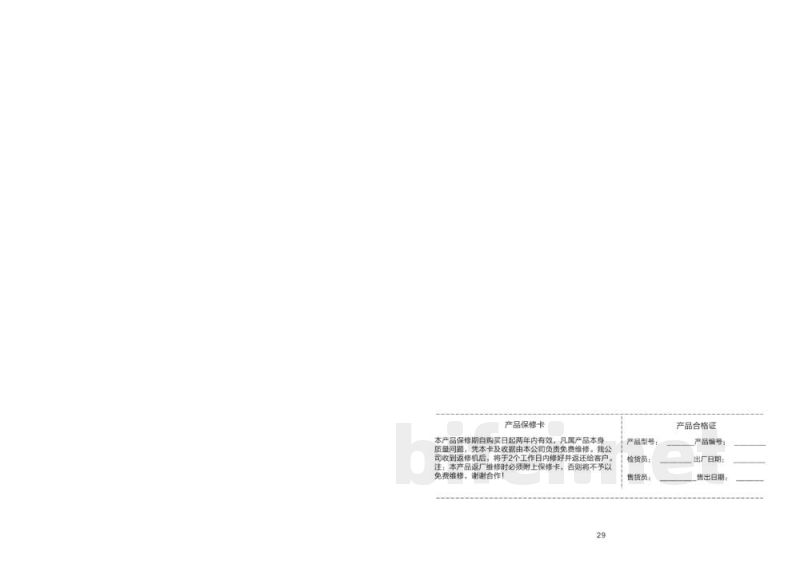

产品保修卡：
本产品自购买日起享有两年保修服务。产品本身质量问题可凭保修卡及收据享受免费维修。返厂维修必须附带保修卡，否则不予受理。
维修承诺：收到返修产品后约2个工作日内完成维修并返还客户。

产品信息填写栏：
产品型号：________
产品编号：________
检货员：________
售货员：________
出厂日期：________
售出日期：________

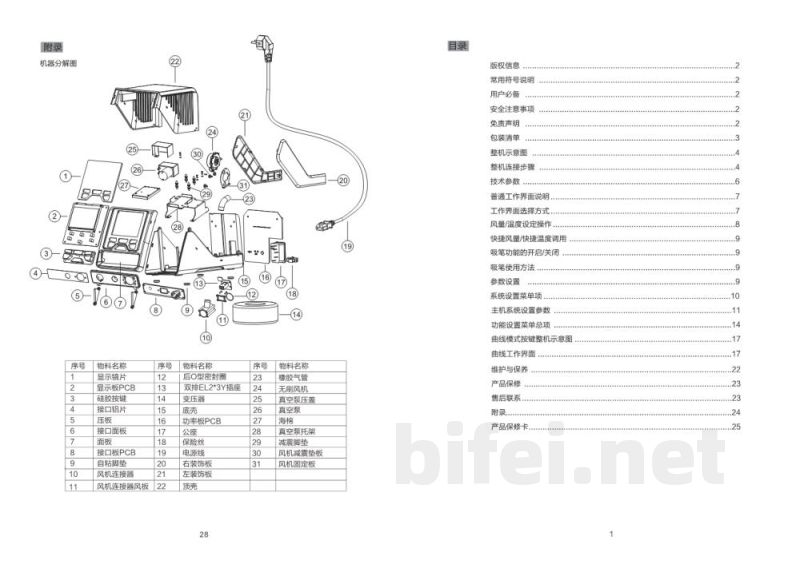

附录：机器分解图与零部件清单

主要结构部件列表：
1. 显示镜片
2. 显示板PCB
3. 硅胶按键
4. 接口铝片
5. 压板
6. 接口面板
7. 面板
8. 接口板PCB
9. 自粘脚垫
10. 风机连接器
11. 后O型密封圈
12. 双排EL2*3Y插座
13. 变压器
14. 底壳
15. 功率板PCB
16. 公座
17. 保险丝
18. 电源线
19. 右装饰板
20. 左装饰板
21. 顶壳
22. 无刷风机
23. 真空吸附组件及相关结构件（包含真空盖、海绵、托架等）
24. 减震垫与固定结构件（风机减震垫板、固定板等）

目录结构：
版权信息
常用符号说明
用户必备
安全注意事项
免责声明
包装清单
整机示意图
整机连接步骤
技术参数
工作界面说明
风量/温度设定操作
快捷风量/快捷温度调用
吸笔功能开启/关闭
参数设置
系统设置菜单
曲线模式与工作界面
维护与保养
产品保修
售后联系
附录

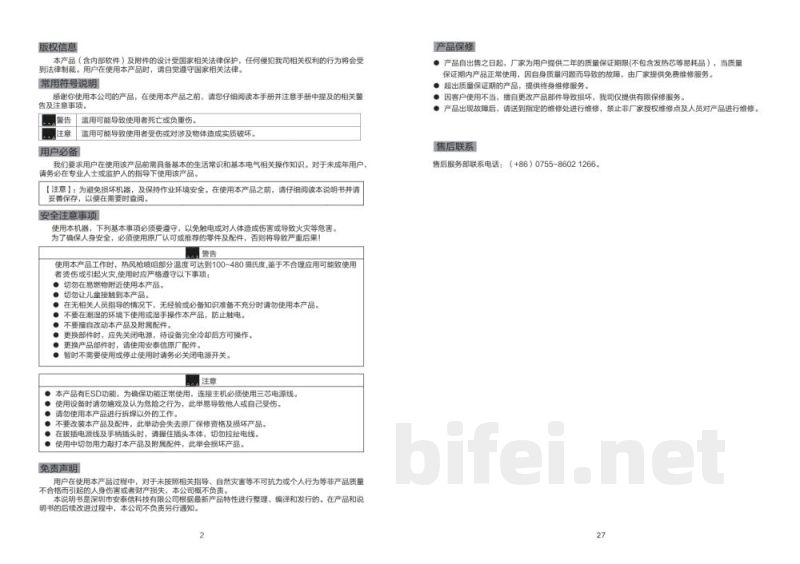

版权信息：
本产品及其内部软件受国家相关法律保护，任何侵权行为将依法追究责任。用户使用本产品应遵守相关法律法规。

常用符号说明：
警告：不当使用可能导致人员死亡或重伤
注意：不当使用可能导致人员受伤或设备损坏

用户必备：
使用者需具备基本电气知识与操作能力，未成年人需在专业人员指导下使用。

安全注意事项：
热风喷嘴温度约100–480℃，禁止在易燃环境中使用。
禁止儿童接触设备。
禁止在潮湿环境或湿手操作设备以防触电。
禁止擅自改装设备及配件。
维修或更换部件前必须断电并待设备冷却。
必须使用原厂配件，否则可能造成安全隐患或设备损坏。
使用时避免拉扯电源线或剧烈撞击设备。

免责声明：
因不当使用、自然灾害或不可抗力造成的损失，本公司不承担责任。产品后续改进恕不另行通知。

产品保修：
整机保修期为两年（易损件除外）。人为损坏或违规操作导致的故障不在免费保修范围内。

售后服务：
维修服务电话：（+86）0755-86021266

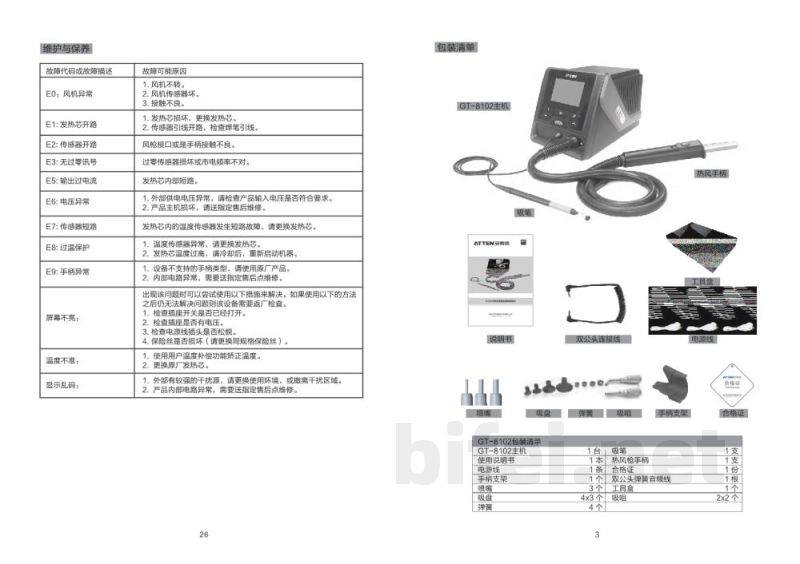

维护与保养：
建议定期检查设备运行状态，保持清洁，避免在异常环境下使用设备。

故障说明：
EO（故障代码，具体含义需参考完整技术资料）
